Fig. 4: Identifying Relay And Control Unit Locations - Rear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

DOOR

DRIVER'S DOOR



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

































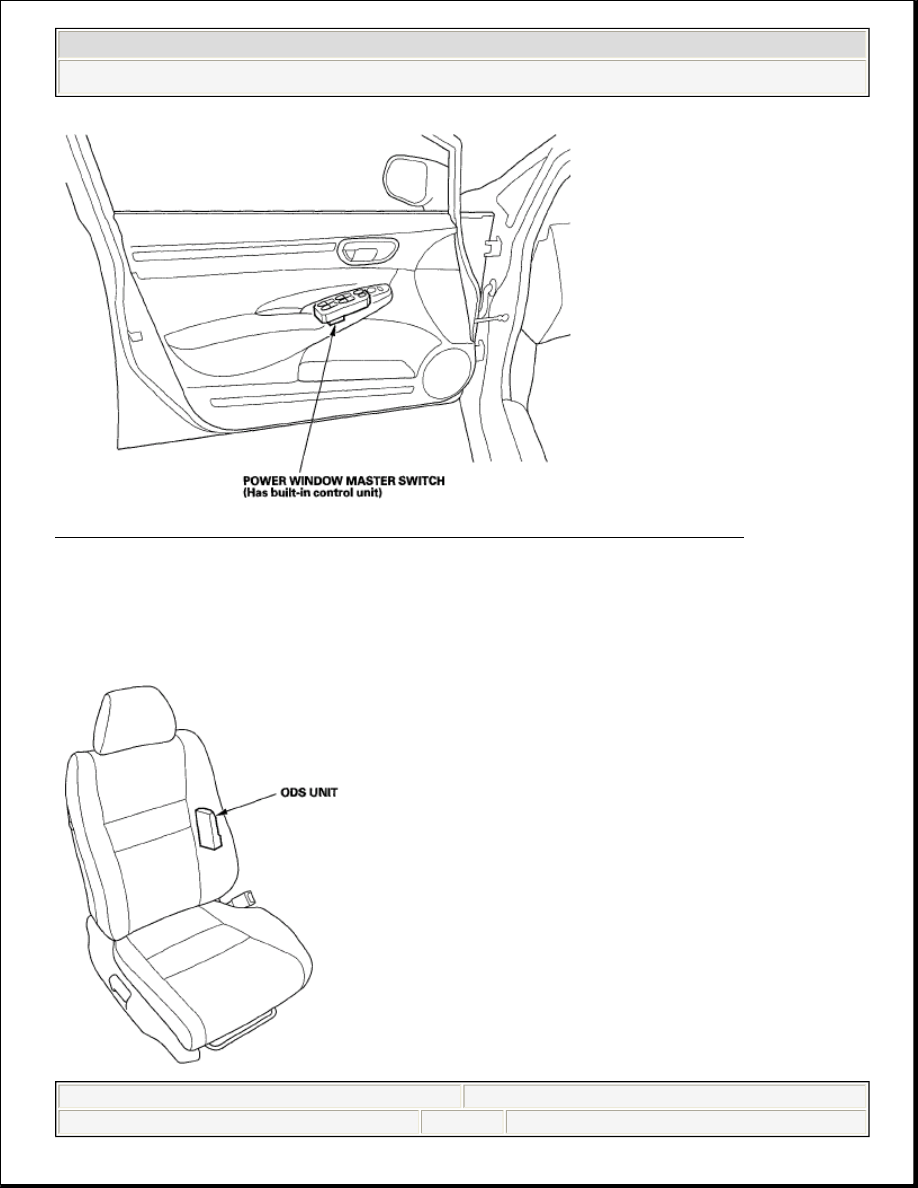

Fig. 5: Identifying Relay And Control Unit Locations - Driver Door
Courtesy of AMERICAN HONDA MOTOR CO., INC.

SEAT

FRONT PASSENGER'S SEAT



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

































Fig. 6: Identifying Relay And Control Unit Locations - Front Passenger Seat
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

































2006-08 ELECTRICAL

Relays - Civic GX

POWER RELAY TEST

Use this chart to identify the type of relay, then do the test listed for it.

RELAY IDENTIFICATION CHART

NORMALLY-OPEN TYPE

Check for continuity between the terminals

There should be continuity between the No. 1 and No. 2 terminals when battery

NOTE:

Refer to the RELAYS (EXCEPT HYBRID) article for
additional information that is not shown in this article.

Relay

Test

A/C compressor clutch relay

Normally-open type

A/C condenser fan relay
Blower motor relay
ETCS control relay
Front accessory power socket relay
Fuel shut-off solenoid valve relay
Ignition coil relay
Injector control module relay
PGM-FI main relay 1 (FI MAIN)
PGM-FI subrelay
Power window relay
Radiator fan relay
Rear window defogger relay
Starter cut relay
Fan control relay

Five-terminal type

Starter control relay



2008 Honda Civic GX

2006-08 ELECTRICAL Relays - Civic GX





2008 Honda Civic GX

2006-08 ELECTRICAL Relays - Civic GX
