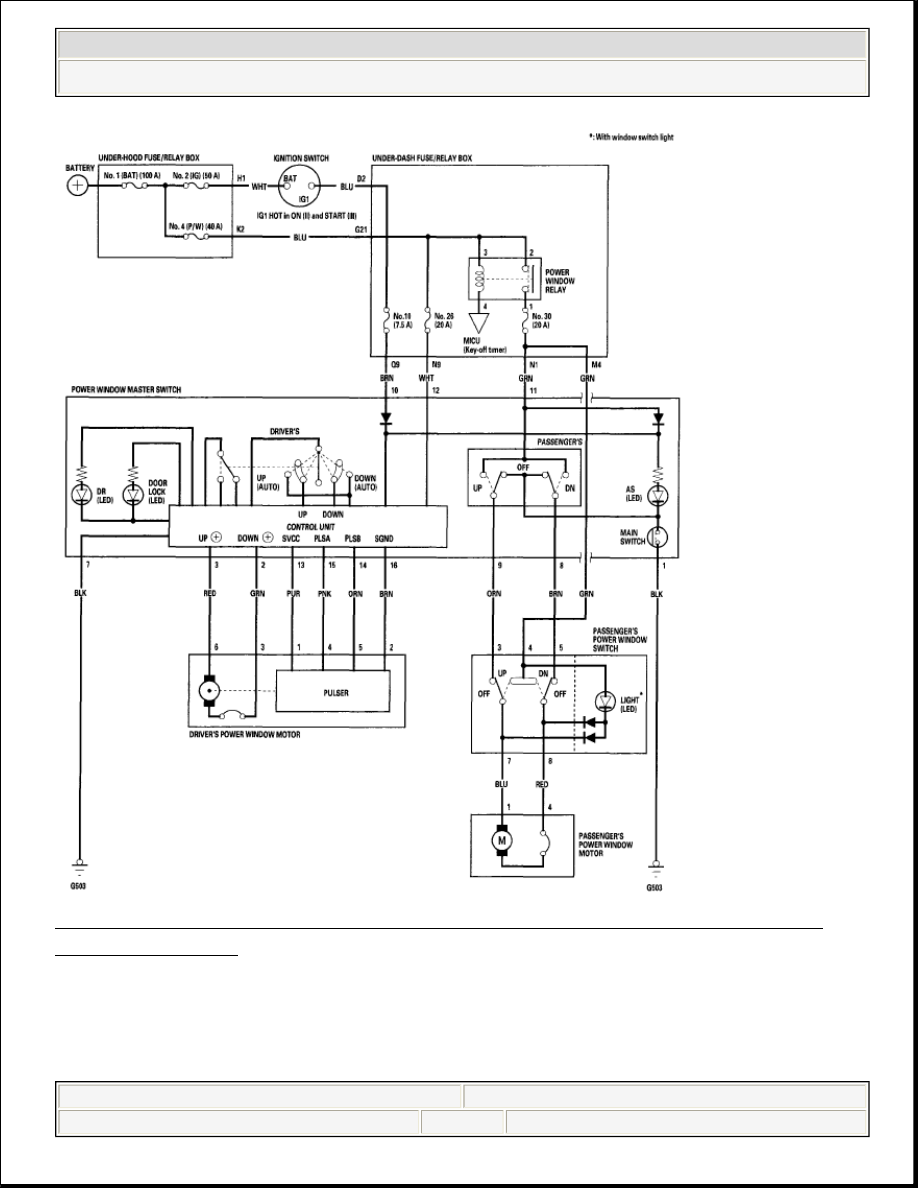

Fig. 8: Power Windows Circuit Diagram - 2-Door (With AUTO UP /AUTO
DOWN Function)

2-door (Without AUTO UP/AUTO DOWN Function)



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Windows - Civic (All Except Hybrid)

































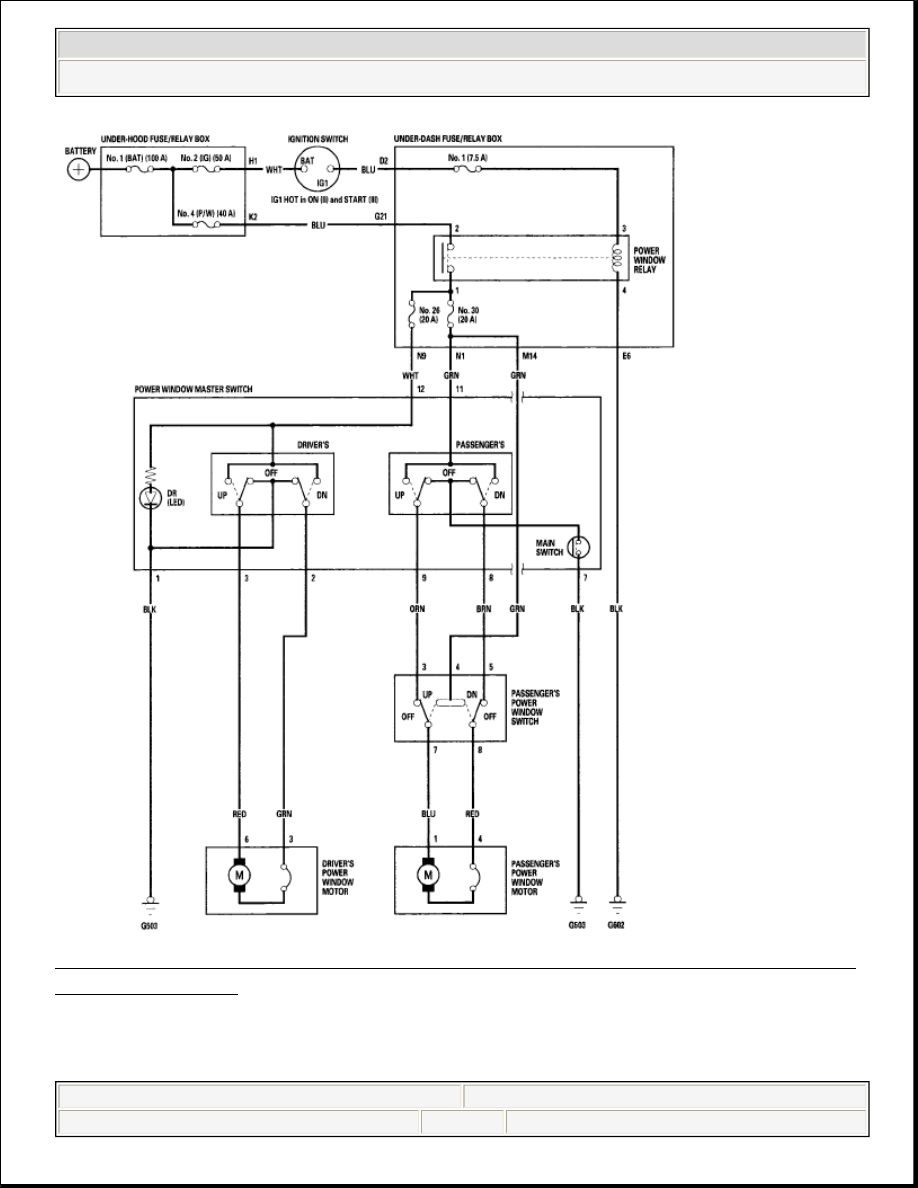

Fig. 9: Power Windows Circuit Diagram - 2-Door (Without AUTO UP /AUTO
DOWN Function)

MASTER SWITCH INPUT TEST

4-DOOR WITH AUTO UP/AUTO DOWN FUNCTION



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Windows - Civic (All Except Hybrid)

































1. Remove the master switch (A) (see MASTER SWITCH

TEST/REPLACEMENT ).

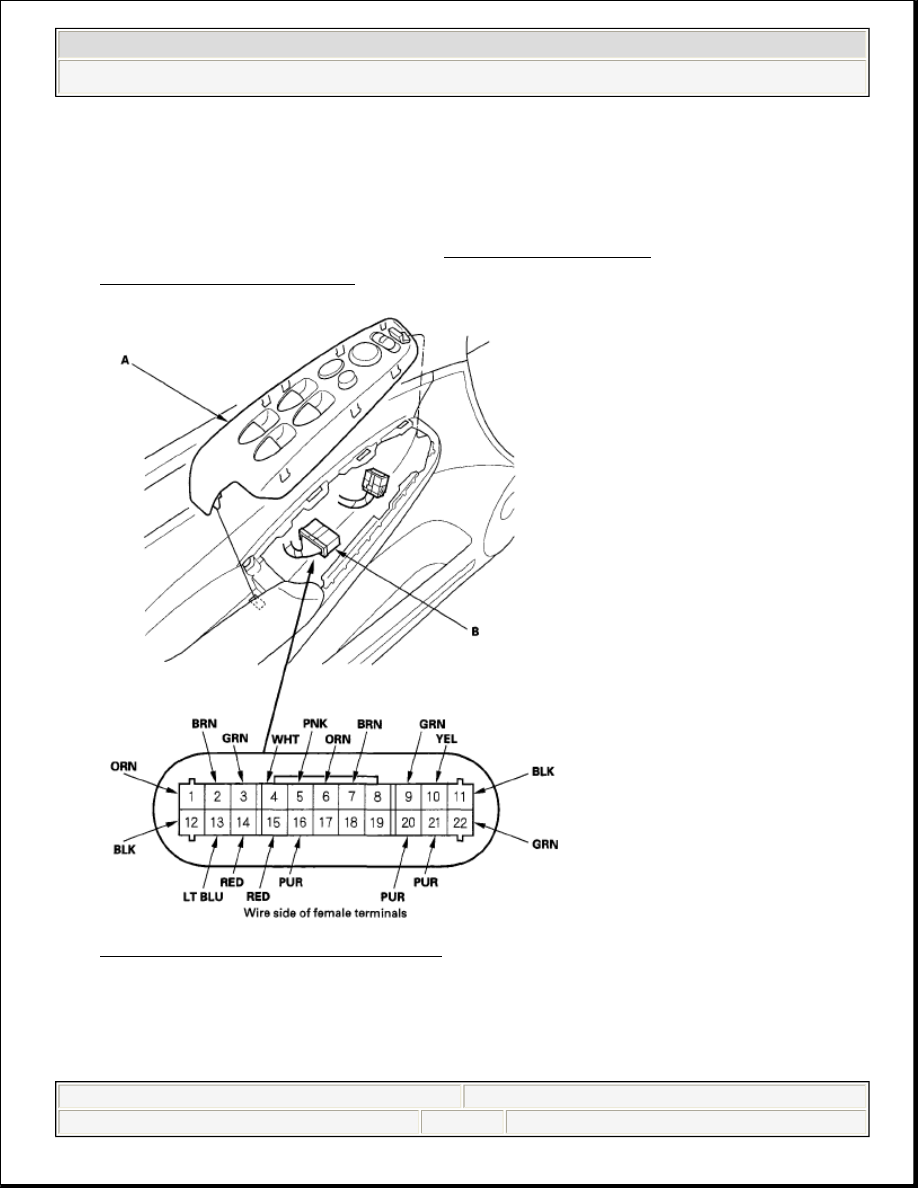

Fig. 10: Removing Master Switch

2. Disconnect the 22P connector (B) from the master switch.
3. Inspect the connector and socket terminals to be sure they are all making good

contact.

NOTE:

The power window control unit is built into the power
window master switch, and it only controls the driver's
window operations.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Windows - Civic (All Except Hybrid)



































If the terminals are bent, loose or corroded, repair them as necessary, and
recheck the system.

If the terminals look OK, make the following input tests at the connector.



If a test indicates a problem, find and correct the cause, then recheck
the system.



If all the input tests prove OK, the power window master switch must
be faulty; replace it.

4. With the master switch still disconnected, make these input tests at the

connector.

If any test indicates a problem, find and correct the cause, then recheck the
system.

If all the input tests prove OK, go to step 5.

MASTER SWITCH INPUT TEST (DISCONNECTED)

Cavity Wire

Test condition

Test: Desired

result

Possible cause if

result is not

obtained

9

GRN

Connect the No. 4 and
the No. 9 terminals and
No. 10 and No. 11
terminals momentarily
with jumper wires

Check driver's
power window
motor operation:
The window should
go down.

Faulty driver's
power window
motor

An open in the
wire

10

YEL

Connect the No. 4 and
the No. 10 terminals
and No. 9 and No. 11
terminals momentarily
with jumper wires

Check driver's
power window
motor operation:
The window should
go up.

1

ORN

Connect the No. 3 and
the No. 2 terminals and
No. 1 and No. 12
terminals momentarily
with jumper wires

Check front
passenger's power
window motor
operation: The
window should go
down.

Faulty front
passenger's
power window
motor

Faulty front
passenger's

Check front
