it from the groove using a pair of snap ring pliers.

9. Remove the transmission housing (C) and the three 14 x 20 mm dowel pins

(D).

10. Remove the reverse idler gear (A) and the reverse gear shaft (B).

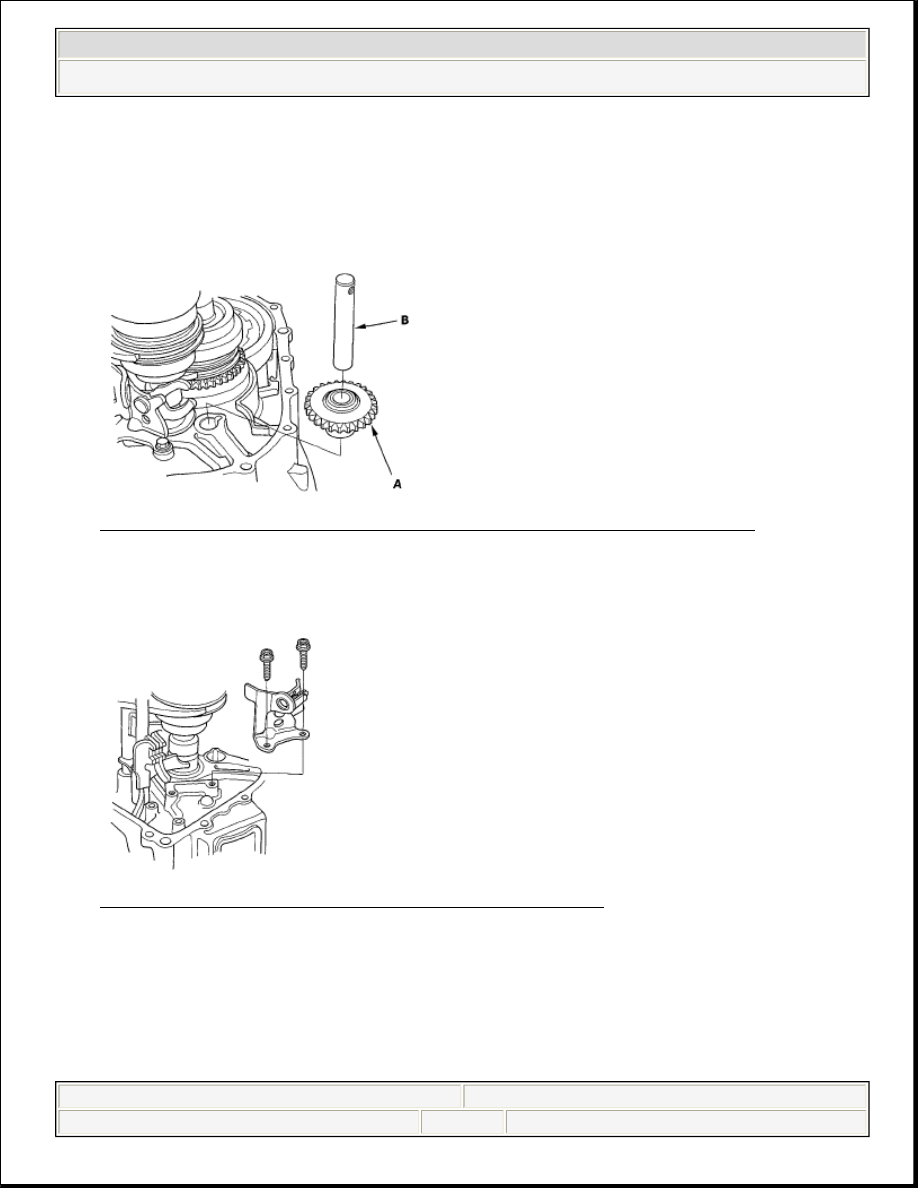

Fig. 85: Identifying Reverse Idler Gear And Reverse Gear Shaft
Courtesy of AMERICAN HONDA MOTOR CO., INC.

11. Remove the reverse shift fork.

Fig. 86: Identifying Reverse Shift Fork And Bolts
Courtesy of AMERICAN HONDA MOTOR CO., INC.

12. Apply tape to the mainshaft splines to protect the seal, then remove the

mainshaft assembly (A) and countershaft assembly (B) with the shift forks (C)
from the clutch housing (D).



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































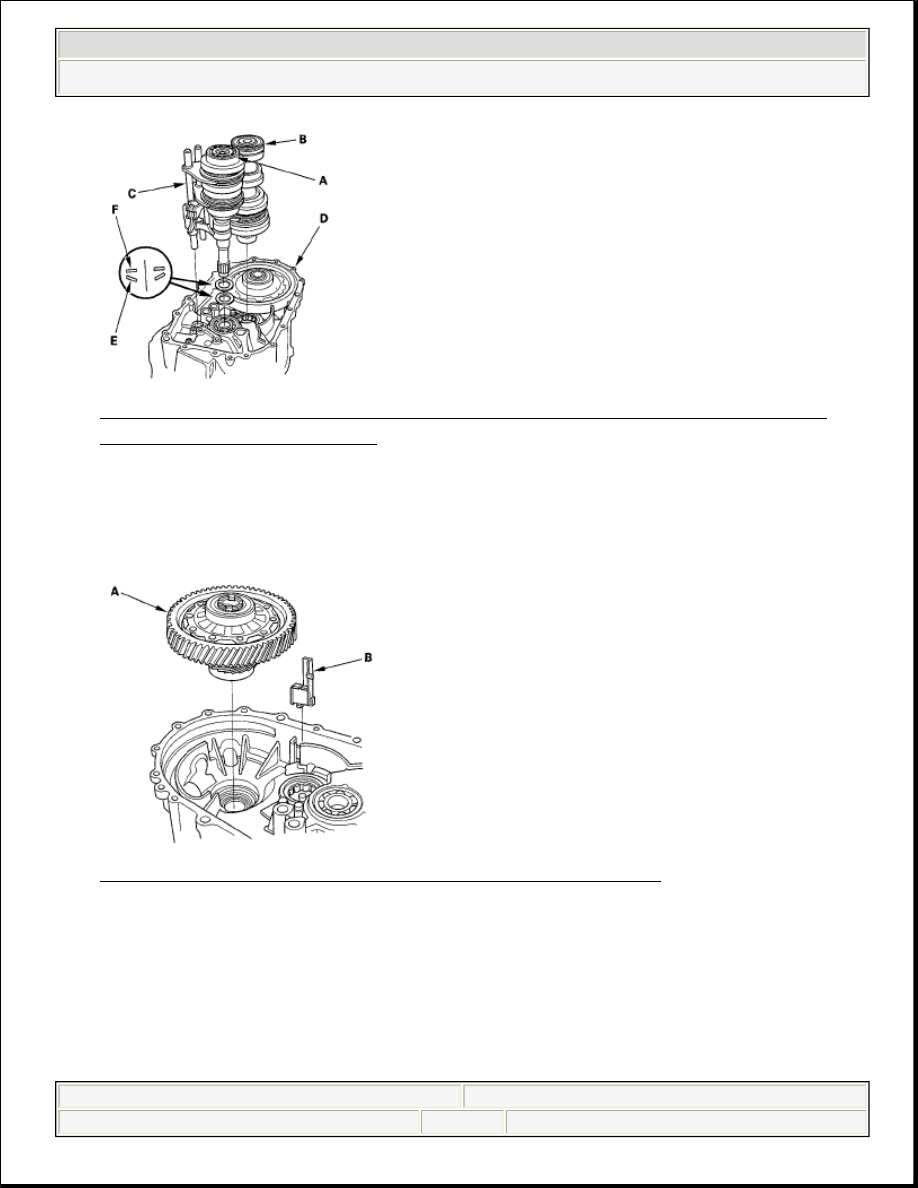

Fig. 87: Identifying Mainshaft Assembly, Countershaft Assembly. Shift
Forks And Clutch Housing
Courtesy of AMERICAN HONDA MOTOR CO., INC.

13. Remove the 28 mm spring washer (E) and 28 mm washer (F).
14. Remove the differential assembly (A) and the magnet (B).

Fig. 88: Identifying Differential Assembly And Magnet
Courtesy of AMERICAN HONDA MOTOR CO., INC.

15. Remove the oil gutter plate (A), the oil guide plate M, and the 72 mm shim (B).



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































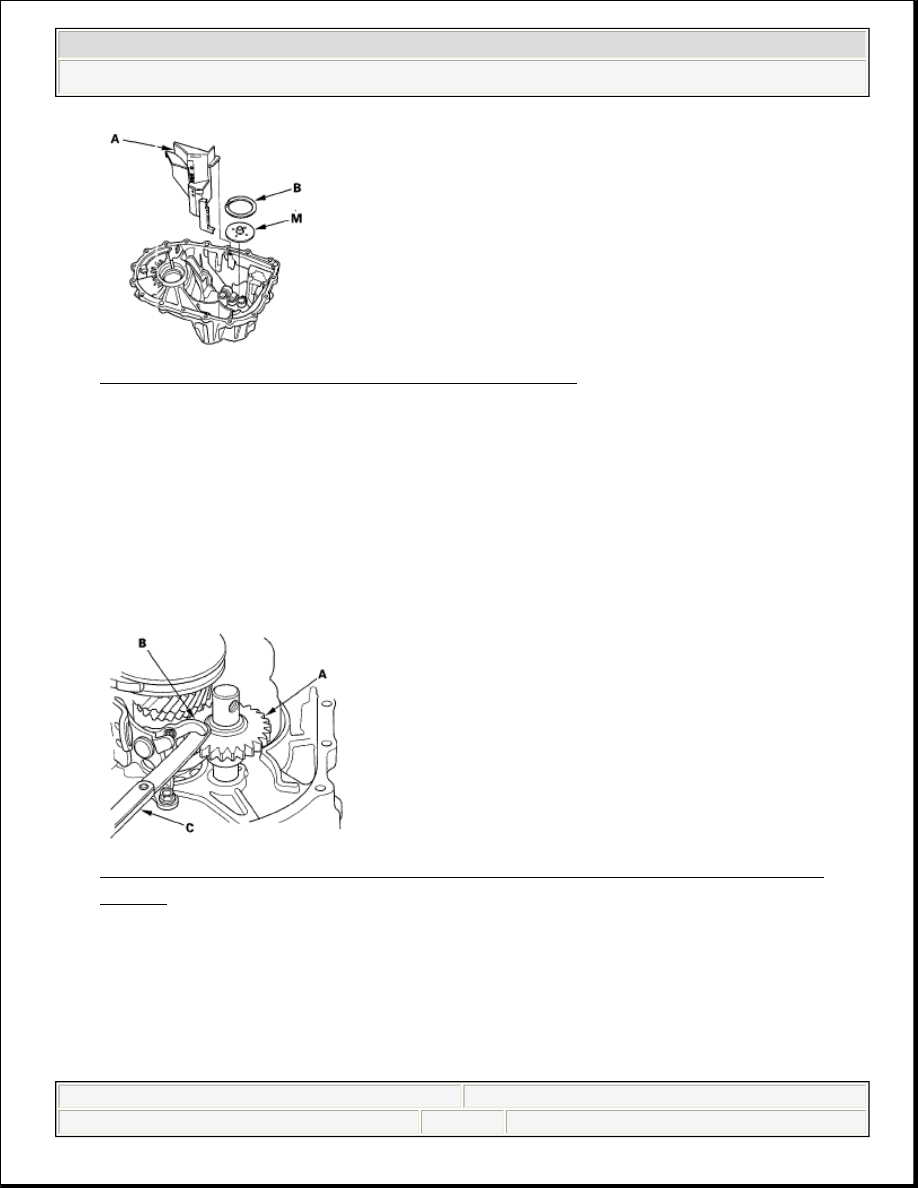

Fig. 89: Identifying Oil Gutter Plate And Shim
Courtesy of AMERICAN HONDA MOTOR CO., INC.

REVERSE SHIFT FORK CLEARANCE INSPECTION

1. Measure the clearance between the reverse idler gear (A) and the reverse shift

fork (B) with a feeler gauge (C). If the clearance is more than the service limit,
go to step 2.

Standard: 0.20-0.59 mm (0.007-0.024 in.) Service Limit: 1.3 mm (0.051 in.)

Fig. 90: Identifying Reverse Idler Gear, Reverse Shift Fork And Feeler
Gauge
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Measure the width of the reverse shift fork.

If the width is not within the standard, replace the reverse shift fork.

If the width is within the standard, replace reverse idler gear.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































Standard: 13.4-13.7 mm (0.527-0.539 in.)

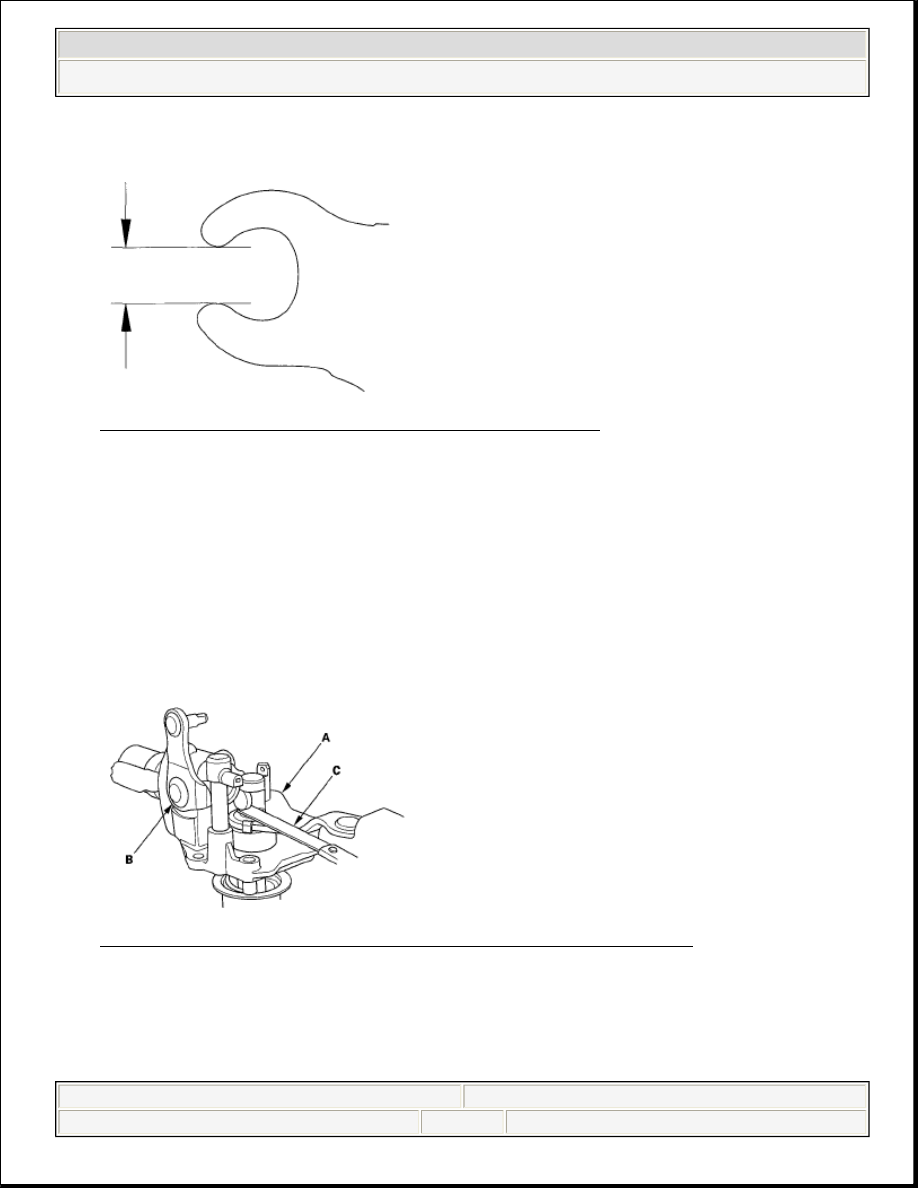

Fig. 91: Identifying Width Of Reverse Shift Fork
Courtesy of AMERICAN HONDA MOTOR CO., INC.

CHANGE LEVER CLEARANCE INSPECTION

1. Measure the clearance between the change lever (A) and the select lever (B)

with a feeler gauge (C). If the clearance is more than the service limit, go to
step 2.

Standard: 0.05-0.25 mm (0.002-0.010 in.) Service Limit: 0.50 mm (0.020
in.)

Fig. 92: Identifying Lever, Select Lever And Feeler Gauge
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Measure the groove of the change lever.

If the groove is not within the standard, replace the shift lever.
