Is there continuity?

YES -Go to step 5.

NO -Repair open in the wire between ignition coil relay 4P socket terminal No.
2 and ignition coil 3P connector terminal No. 3.

5. Check for continuity between each ignition coil 3P connector terminal No. 2

and the body ground.

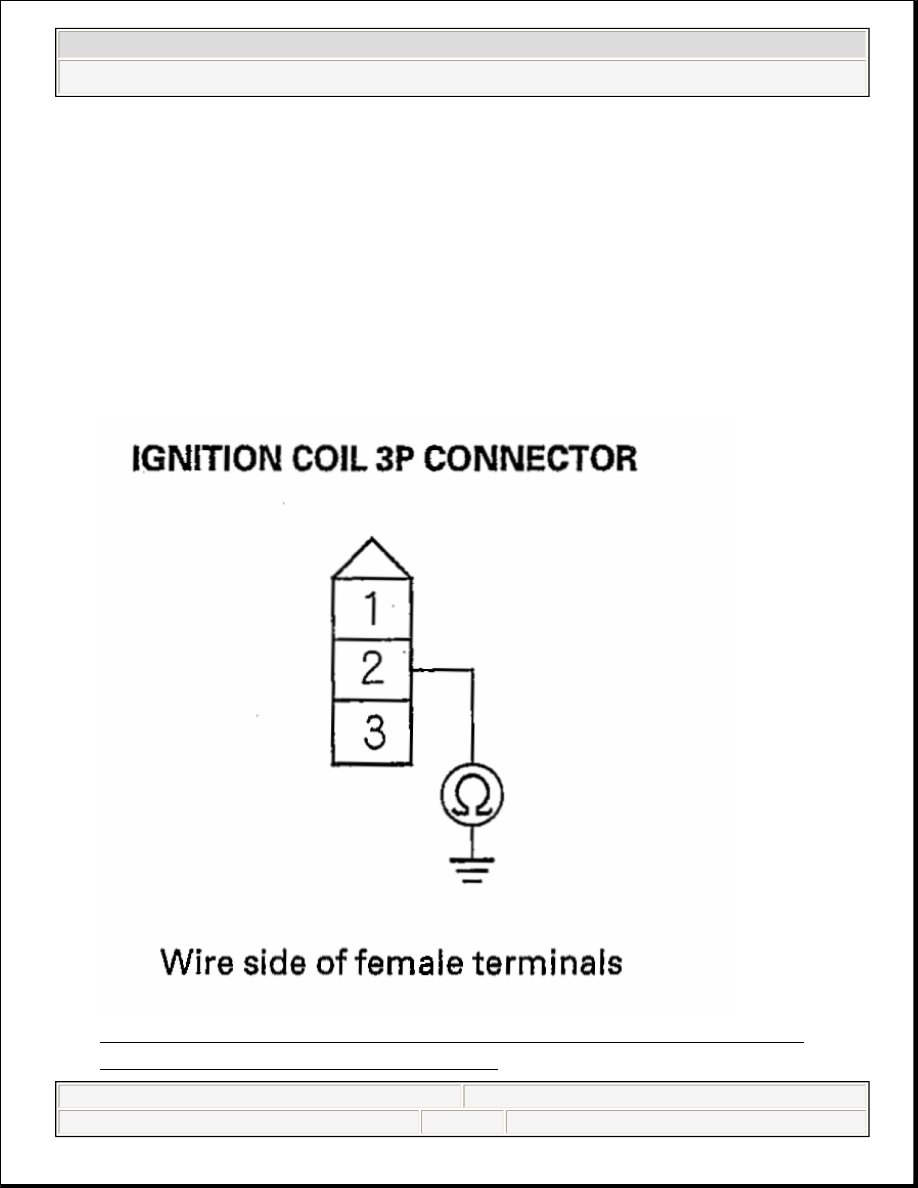

Fig. 8: Checking For Continuity Between Ignition Coil 3P Connector
Terminal No. 2 And The Body Ground



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)

































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 6.

NO -Repair open in the wire between ignition coil relay 3P socket terminal No.
2 and body ground.

6. Connect the Honda Diagnostic System (HDS) to the data link connector (DLC)

(see step 2 on HOW TO USE THE HDS (HONDA DIAGNOSTIC
SYSTEM) ).

7. Turn the ignition switch ON (II).
8. Make sure the HDS communicates with the vehicle and the engine control

module (ECM). If it doesn't, troubleshoot the DLC circuit (see DLC
CIRCUIT TROUBLESHOOTING ).

9. Jump the SCS line with the HDS, then turn the ignition switch OFF.

10. Disconnect ECM connector A (44P).
11. Check for continuity between ignition coil relay 4P socket terminal No. 3 and

body ground.

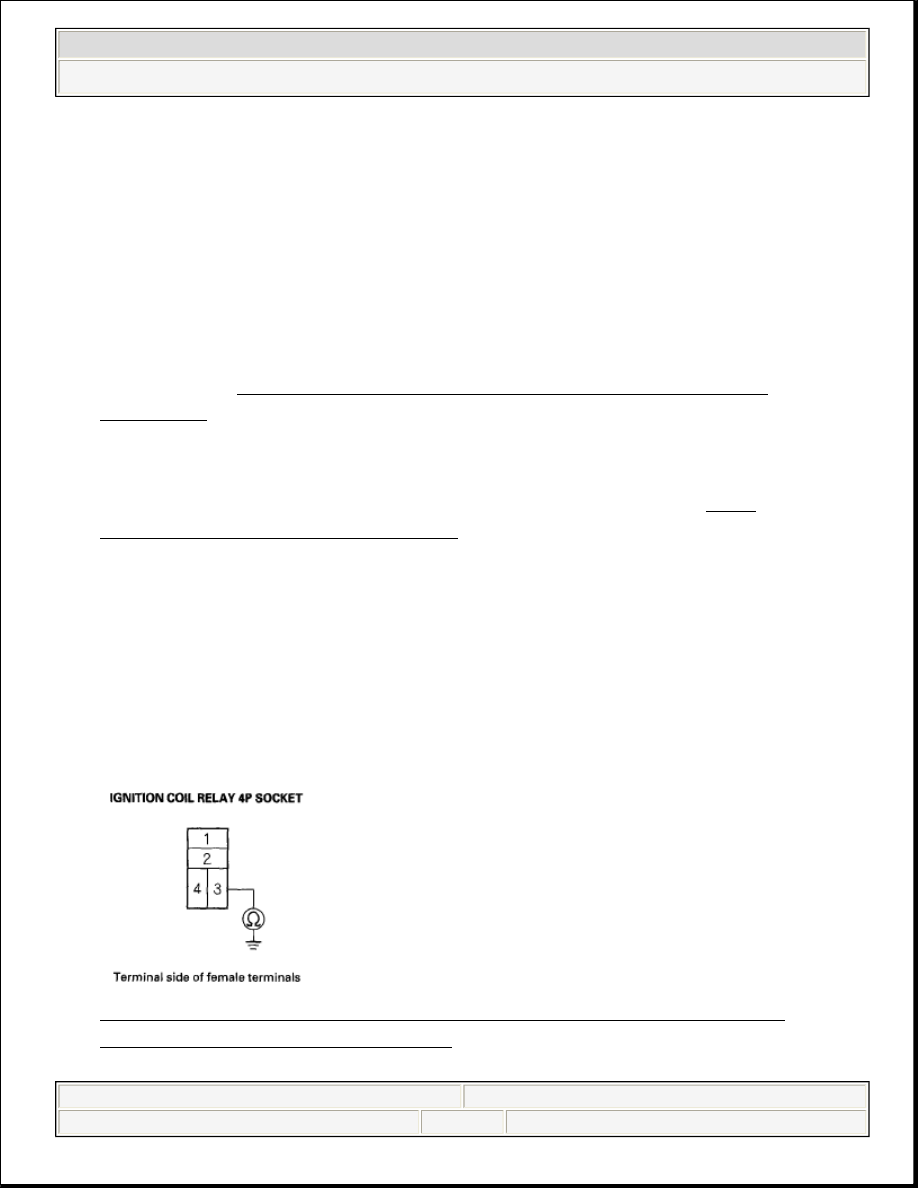

Fig. 9: Checking Continuity Between Ignition Coil Relay 4P Socket
Terminal No. 3 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

This step must be done to protect the ECM from
damage.



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)

































Is there continuity?

YES -Repair short in the wire between ignition coil relay 4P socket terminal
No. 3 and ECM (A6).

NO -Go to step 11.

12. Check for continuity between ignition coil relay 4P socket terminal No. 3 and

ECM connector terminal A6.

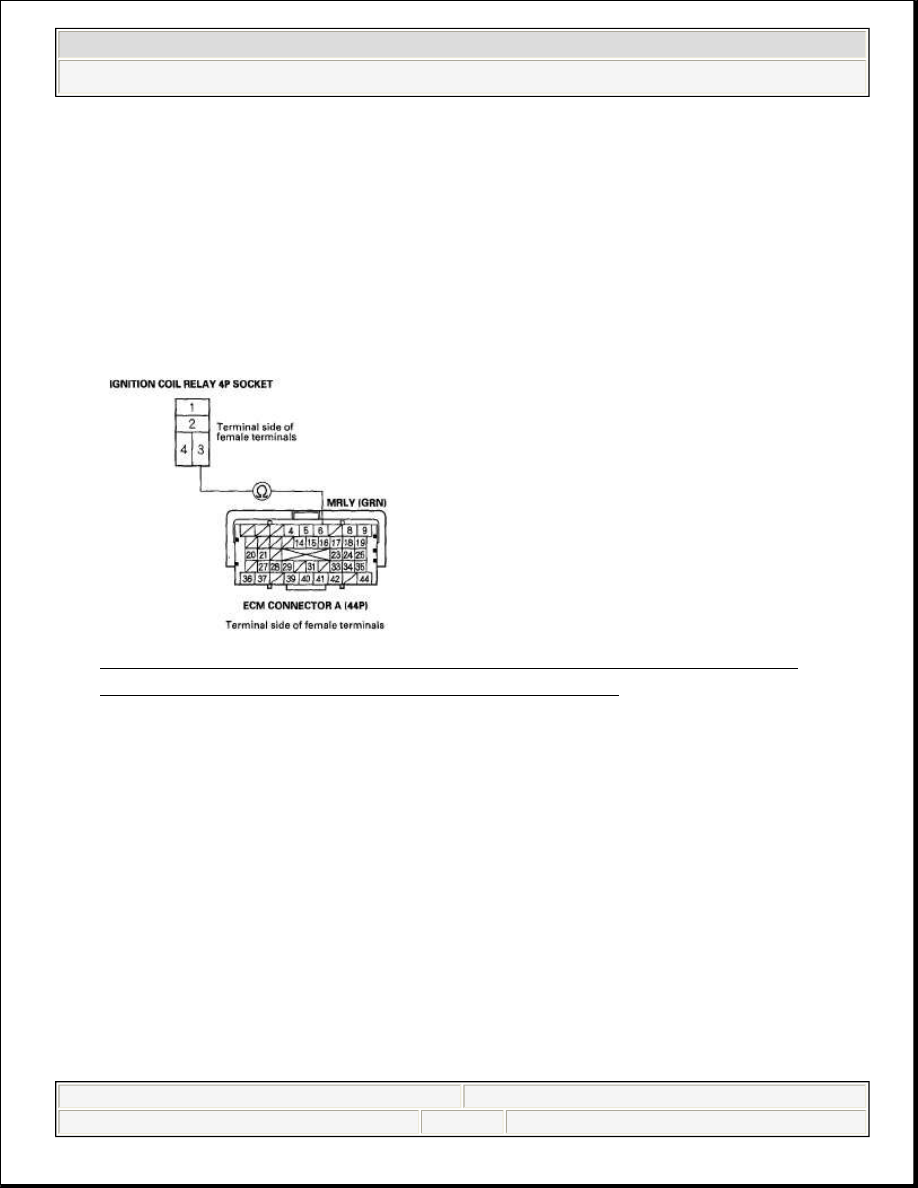

Fig. 10: Checking Continuity Between Ignition Coil Relay 4P Socket
Terminal No. 3 And ECM Connector Terminal A6
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -The system is OK at this time. Check for loose or poor connections at
the ignition coil relay and the ECM (A6).

NO -Repair open in the wire between ignition coil relay 4P socket terminal No.
3 and the ECM (A6).

SPARK PLUG INSPECTION

1. Remove the spark plugs and inspect the electrodes and ceramic insulator.

Burned or worn electrodes may be caused by:



Advanced ignition timing



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)





































Loose spark plug



Plug heat range too hot



Insufficient cooling

Fouled plugs may be caused by:



Retarded ignition timing



Oil in combustion chamber



Incorrect spark plug gap



Plug heat range too cold



Excessive idling/low speed running



Clogged air cleaner element



Deteriorated ignition coils

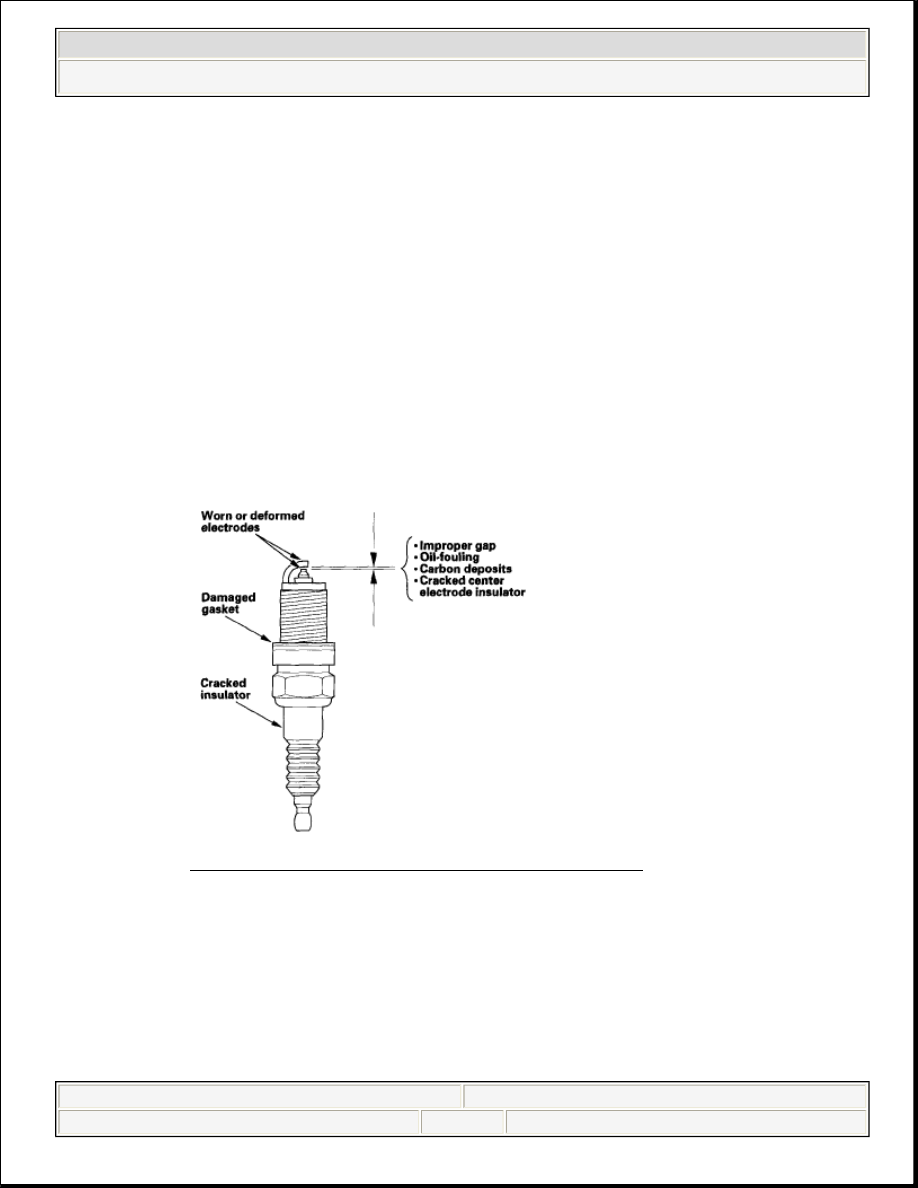

Fig. 11: Identifying Spark Plug Components
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. If the spark plug electrode is dirty or contaminated, clean the electrode with a

plug cleaner.

NOTE:

Do not use a wire brush or scrape the iridium
electrode since this will damage the electrode.



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)
