28. Turn ignition ON (II).
29. Measure the voltage between the blower motor 2P connector terminal No. 1

and body ground.

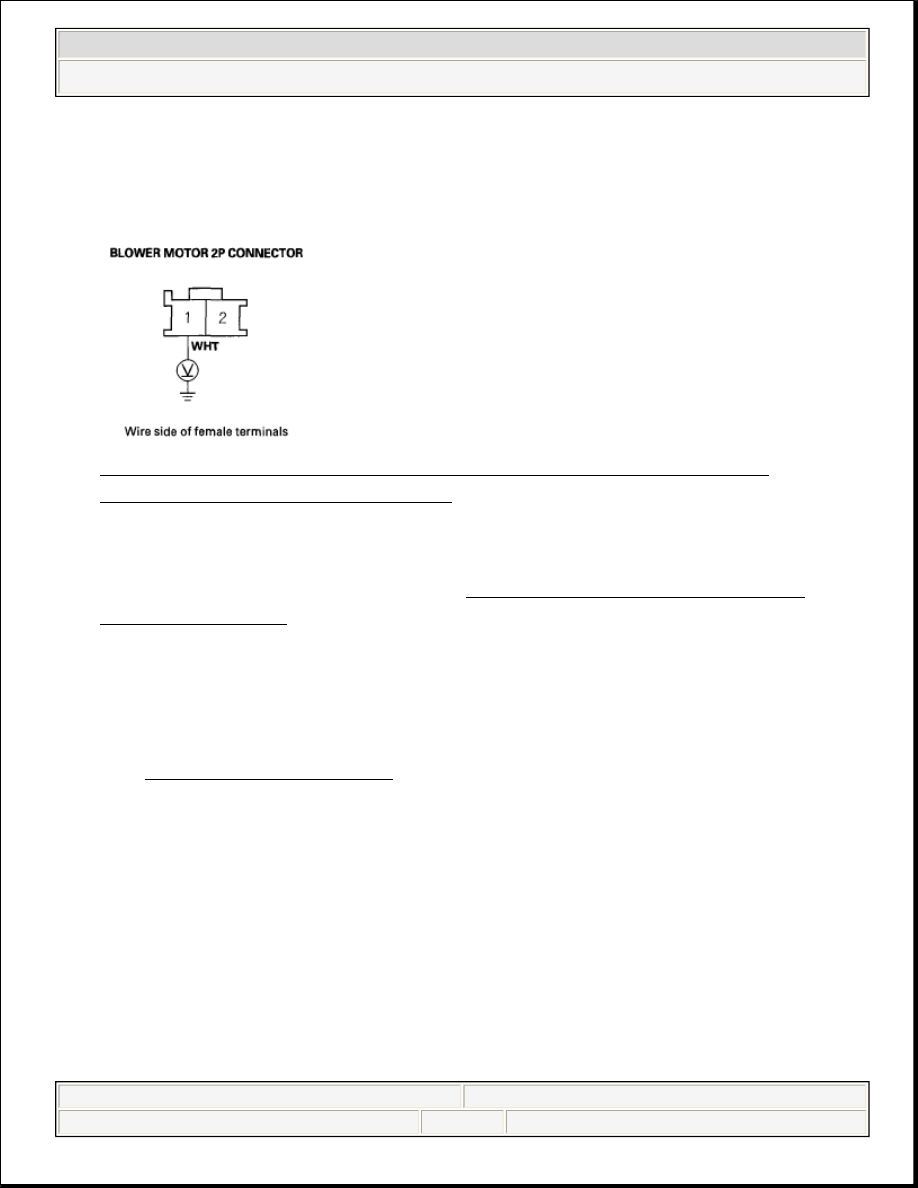

Fig. 30: Measuring Voltage Between Blower Motor 2P Connector
Terminal No. 1 And Body Ground

Is there battery voltage?

YES - Replace the blower motor (see BLOWER UNIT COMPONENT
REPLACEMENT ).

NO - Go to step 27.

30. Turn the ignition switch to LOCK (0).
31. Remove the blower motor relay from the under-hood fuse/relay box, and test it

(see POWER RELAY TEST ).

Is the relay OK?

YES - Go to step 29.

NO - Replace the blower motor relay.

32. Measure the voltage between the blower motor relay 4P socket terminal No. 1

and body ground.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































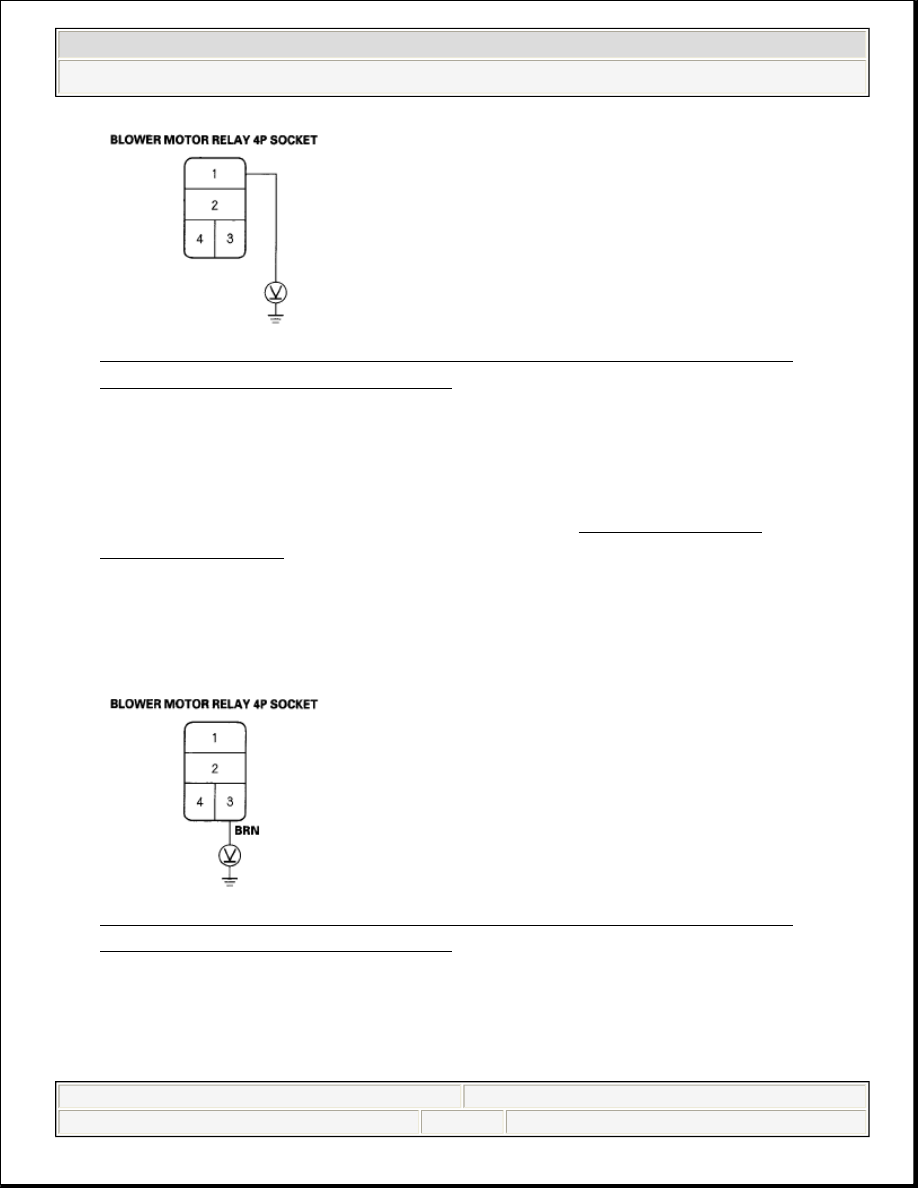

Fig. 31: Measuring Voltage Between Blower Motor Relay 4P Socket
Terminal No. 1 And Body Ground

Is there battery voltage?

YES - Go to step 30.

NO - Replace the under-hood fuse/relay box (see REMOVAL AND
INSTALLATION ).

33. Turn the ignition switch ON (II).
34. Measure the voltage between the blower motor relay 4P socket terminal No. 3

and body ground.

Fig. 32: Measuring Voltage Between Blower Motor Relay 4P Socket
Terminal No. 3 And Body Ground

Is there battery voltage?

YES - Go to step 32.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































NO - Repair open in the wire between the No. 36 (10 A) fuse in the under-dash
fuse/relay box and the blower motor relay.

35. Turn the ignition switch to LOCK (0).
36. Check for continuity between the blower motor relay 4P socket terminal No. 4

and body ground.

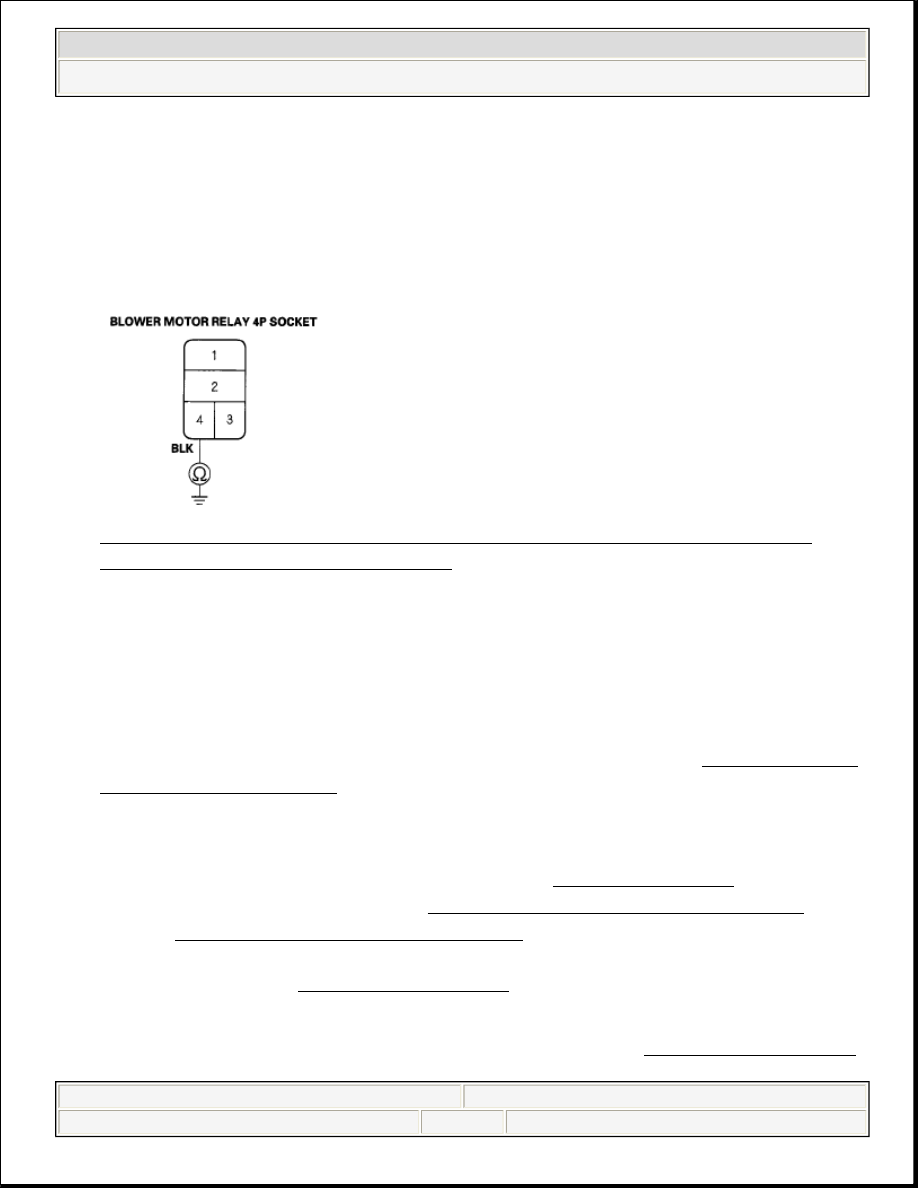

Fig. 33: Checking Continuity Between Blower Motor Relay 4P Socket
Terminal No. 4 And Body Ground

Is there continuity?

YES - Repair open in the WHT wire between the blower motor relay and the
blower motor.

NO - Check for an open in the wire between the blower motor relay and body
ground. If the wire is OK, check for poor ground at G301 (see CONNECTOR
TO HARNESS INDEX ).

DTC INDICATOR 7: HVAC CONTROL UNIT INTERNAL ERROR

1. Clear the DTC. (see CLEAR THE DTCS ).
2. Turn the ignition switch to LOCK (0), and then ON (II).
3. Do the self-diagnostic with the HVAC control unit. (see HOW TO USE THE

SELF-DIAGNOSTIC FUNCTION ).

NOTE:

Check the battery condition (see BATTERY TEST ) and the
charging system (see CHARGING SYSTEM INDICATOR
CIRCUIT TROUBLESHOOTING ).



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































4. Check for DTCs.

Is DTC 7 indicated?

YES - The HVAC control unit is faulty, replace the HVAC control unit (see
HVAC CONTROL UNIT REMOVAL AND INSTALLATION ).

NO - Intermittent failure, the HVAC control unit is OK at this time.

DTC INDICATOR 8: AN OPEN IN THE EVAPORATOR TEMPERATURE SENSOR CIRCUIT

1. Clear the DTC (see CLEAR THE DTCS ).
2. Turn the ignition switch to LOCK (0), and then ON (II).
3. Do the self-diagnostic with the HVAC control unit. (see HOW TO USE THE

SELF-DIAGNOSTIC FUNCTION ).

4. Check for DTCs.

Is DTC 8 indicated?

YES - Go to step 5.

NO - Intermittent failure, check for loose wires or poor connections on the
evaporator temperature sensor circuit.

5. Turn the ignition switch to LOCK (0).
6. Remove the evaporator temperature sensor (see EVAPORATOR CORE

REPLACEMENT ) and test it (see EVAPORATOR TEMPERATURE
SENSOR TEST ).

Is the evaporator temperature sensor OK?

YES - Go to step 7.

NO - Replace the evaporator temperature sensor (see EVAPORATOR CORE
REPLACEMENT ).

7. Disconnect the HVAC control unit 24P connector.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)
