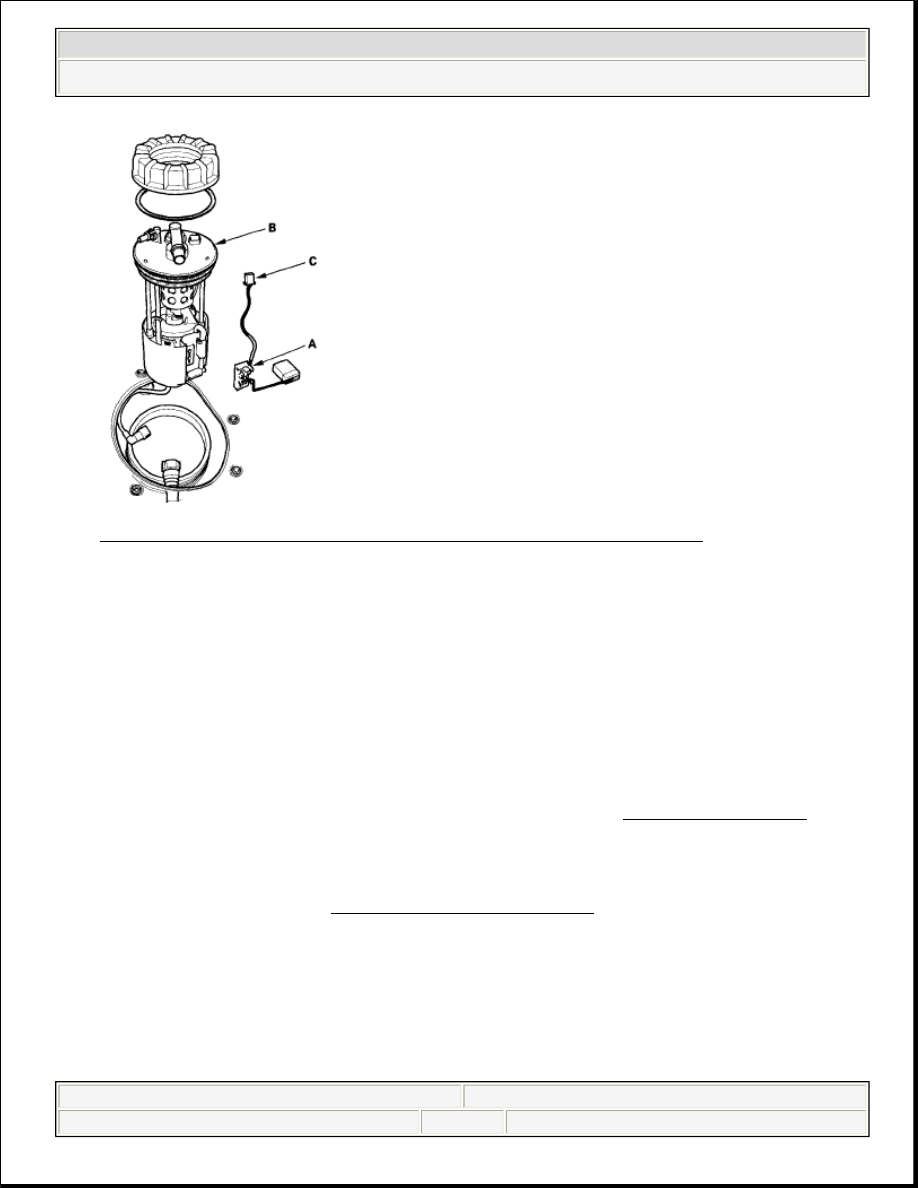

Fig. 58: Removing Fuel Level Sensor From Fuel Tank Unit
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Check these items before installing the fuel tank unit:

When connecting the wire harness, make sure the connection is secure and
the connectors (C) are firmly locked into place.

When installing the fuel gauge sending unit, make sure the connection is
secure and the connector is firmly locked into place. Be careful not to
bend or twist it excessively.

4. Install the parts in the reverse order of removal. When installing the fuel tank

unit, align the marks on the unit and the fuel tank (see INSTALLATION ).

FUEL TANK REPLACEMENT

1. Drain the fuel tank (see FUEL PRESSURE TEST ), then disconnect the fuel

tank unit 4P connector (A) and the quick-connect fitting (B).



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)



































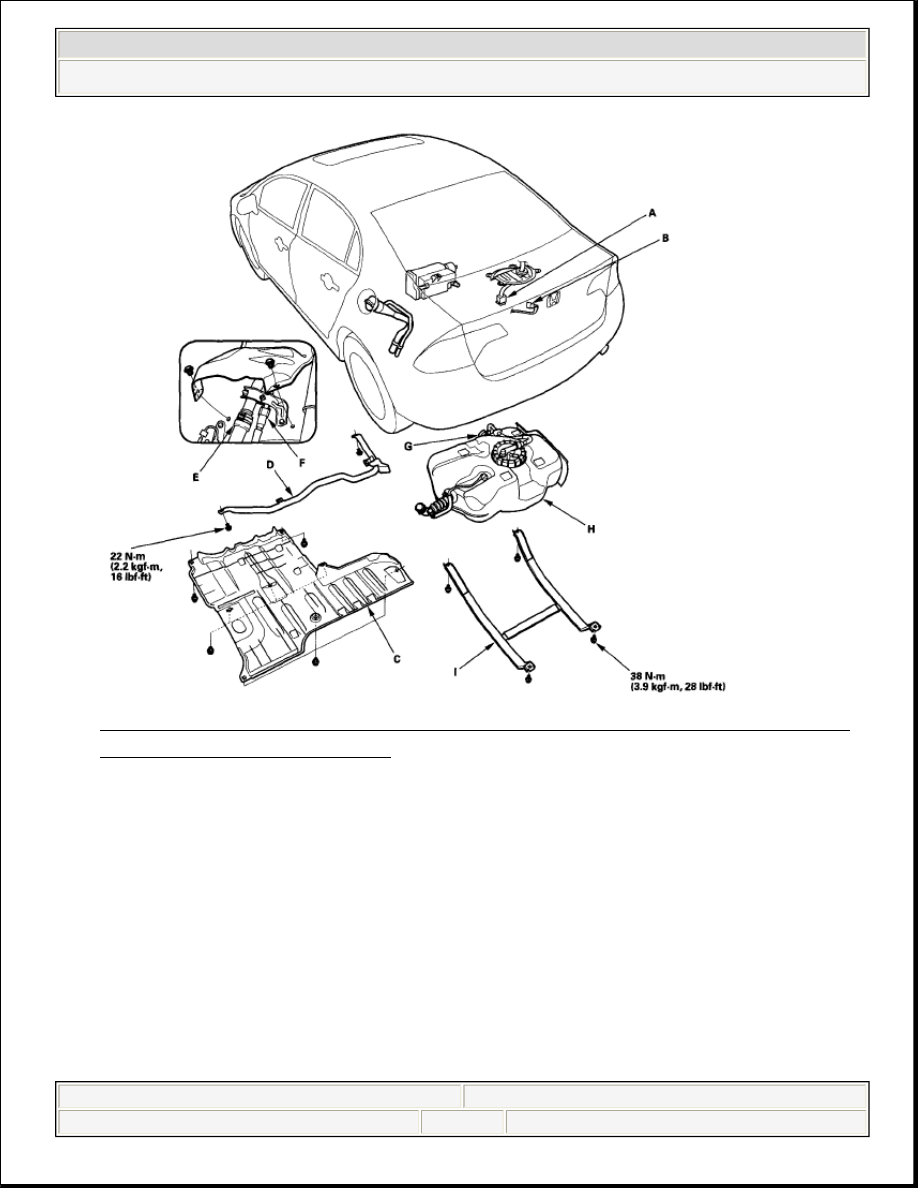

Fig. 59: Disconnecting Fuel Tank Unit 4P Connector And Quick-Connect
Fitting (With Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Lift the vehicle, and support it with jackstands.
3. Remove the cover (C), and the EVAP canister guard (D).
4. Disconnect the fuel fill tube (E). Slide back the clamps, then twist the hoses as

you pull to avoid damaging them.

5. Disconnect the quick-connect fitting (F) and the fuel tank vapor recirculation

tube (G).

6. Place a jack or other support under the tank (H).
7. Remove the strap bolts and the strap (I).
8. Remove the fuel tank.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)



































9. Install the parts in the reverse order of removal.

FUEL GAUGE SENDING UNIT TEST

1. Check the No. 10 METER (7.5 A) fuse in the under-dash fuse/relay box before

testing.

2. Check for body electrical system DTCs.

If no problem is found, go to step 3.

If DTC B1175 or B1176 is indicated, go to the indicated DTC's
troubleshooting.

3. Turn the ignition switch OFF.
4. Remove the rear seat cushion (see REAR SEAT

REMOVAL/INSTALLATION ).

5. Remove the rear floor upper cross-member (A).

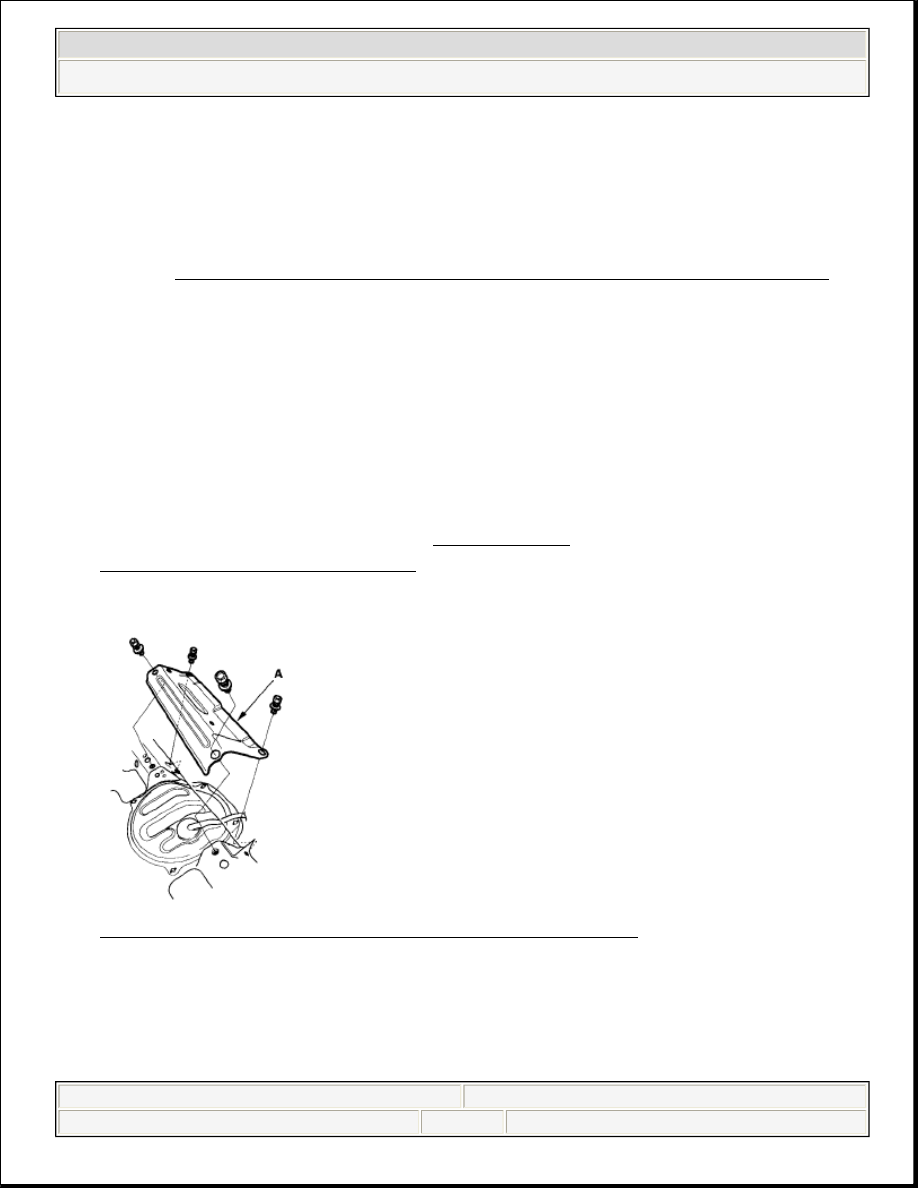

Fig. 60: Removing Rear Floor Upper Cross-Member
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Remove the access panel (A) from the floor.

NOTE:

For the fuel gauge system circuit diagram, refer to the (see
CIRCUIT DIAGRAM - GAUGE CONTROL MODULE (TACH) ).



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)



































Fig. 61: Removing Access Panel From Floor
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Disconnect the fuel tank unit 4P connector (B).
8. Measure voltage between fuel tank unit 4P connector terminals No. 1 and No.

3 with the ignition switch ON (II). There should be battery voltage.

If the voltage is OK, go to step 9.

If the voltage is not as specified, check for:



a short in the ORN (2-door: PUR) wire to ground.



an open in the ORN (2-door: PUR) or LT GRN (2-door: ORN) wire.

Fig. 62: Measuring Voltage Between Fuel Tank Unit 4P
Connector Terminals No. 1 And 3 With Ignition Switch ON (II)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

9. Turn the ignition switch OFF.
