Honda Civic. Manual - part 668

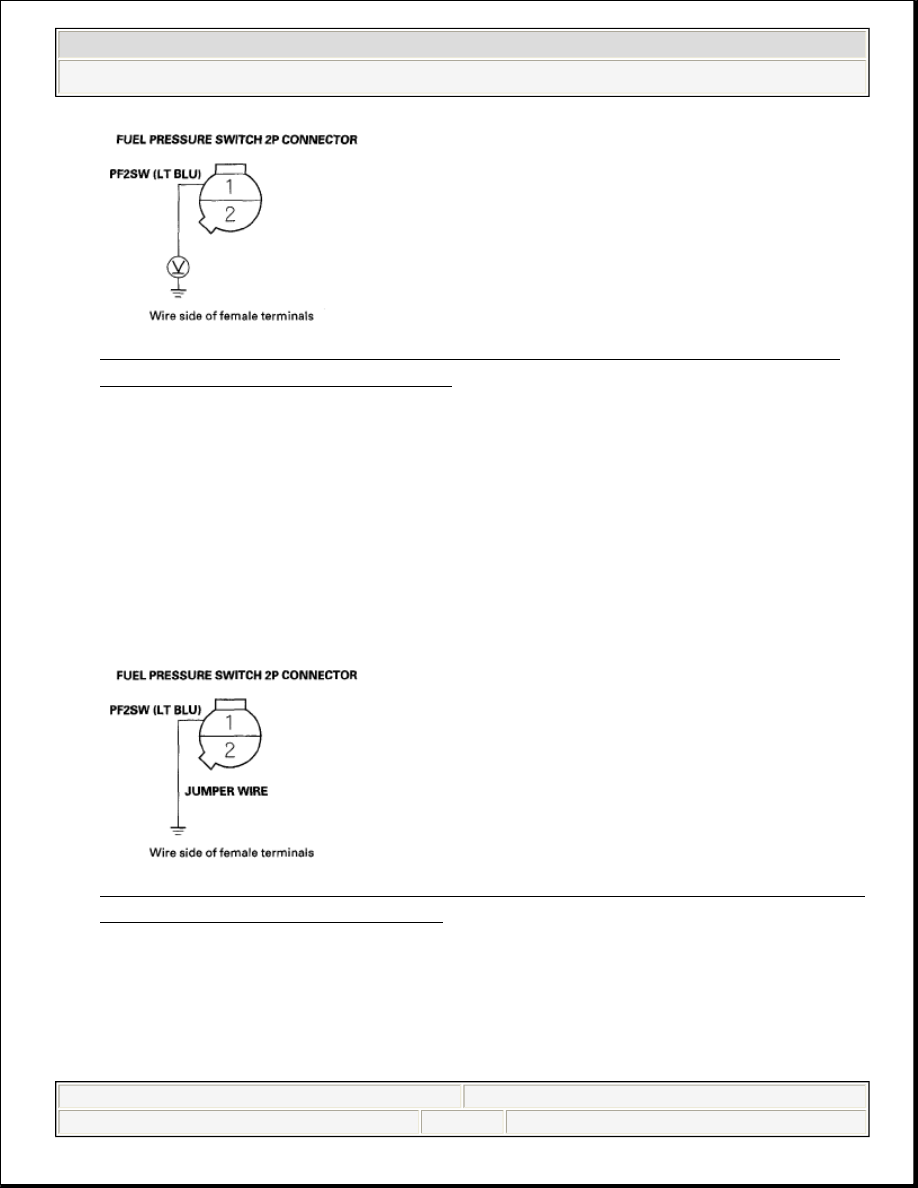

Fig. 34: Measuring Voltage Between Fuel Pressure Switch 2P Connector
Terminal No. 1 And Body Ground

Is there about 5 V?

YES -Go to step 15.

NO -Go to step 10.

10. Turn the ignition switch OFF.
11. Connect fuel pressure switch 2P connector terminal No. 1 to body ground with

a jumper wire.

Fig. 35: Connecting Fuel Pressure Switch 2P Connector Terminal No. 1 To
Body Ground With Jumper Wire

12. Jump the SCS line with the HDS.
13. Disconnect PCM connector A (44P).
14. Check for continuity between body ground and PCM connector terminal A41.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System - Civic GX



































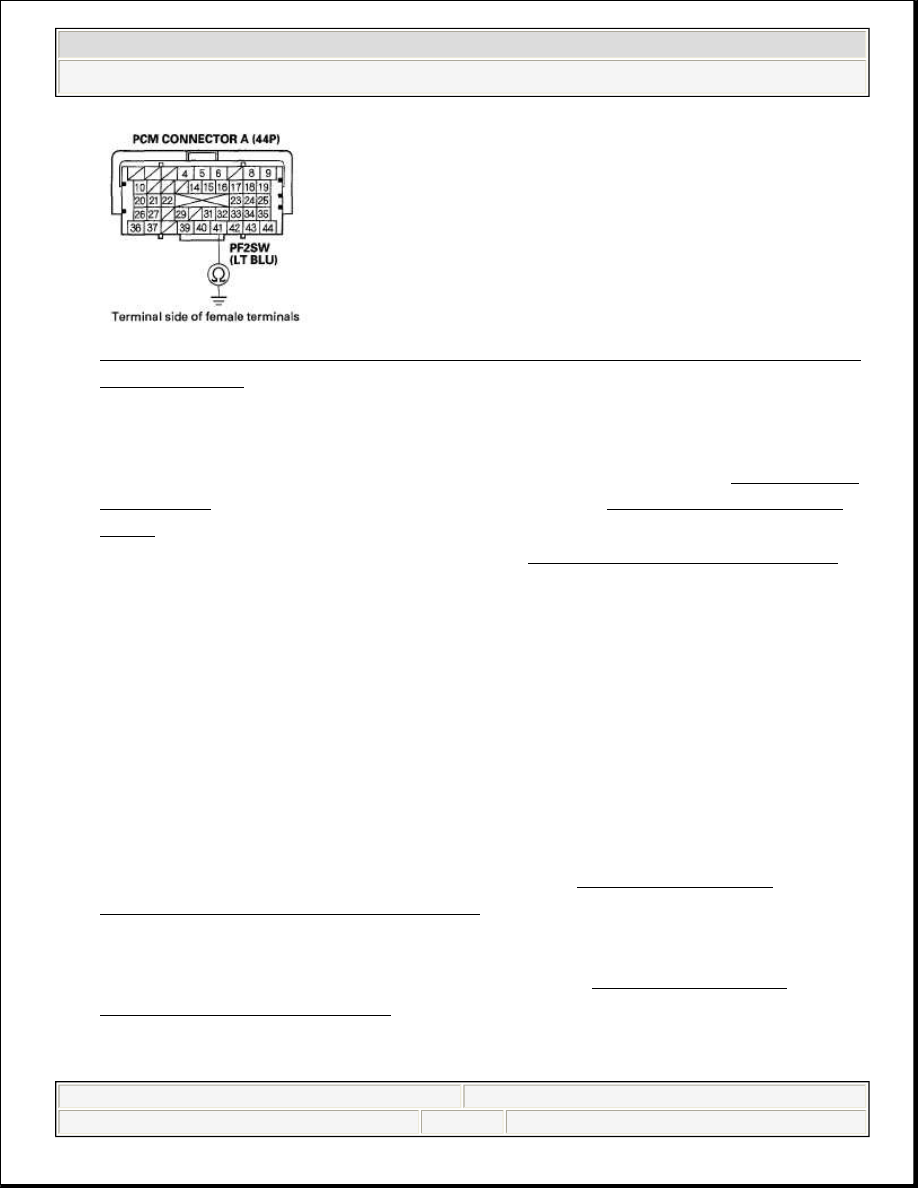

Fig. 36: Checking Continuity Between Body Ground And PCM Connector
Terminal A41

Is there continuity?

YES -Update the PCM if it does not have the latest software (see UPDATING
THE PCM ), or substitute a known-good PCM (see SUBSTITUTING THE
PCM ), then recheck. If the symptom/indication goes away with a known-good
PCM, replace the original PCM, refer to the ECM/PCM REPLACEMENT ,
then disconnect the negative cable from the battery for a few seconds to reset
the low fuel indicator.

NO -Repair open in the wire between the fuel pressure switch and the PCM
(A41), then disconnect the negative cable from the battery for a few seconds to
reset the low fuel indicator.

15. Check the FUEL RAIL PRESSURE SENSOR in the DATA LIST with the

HDS.

Is about 500 kPa indicated?

YES -Replace the fuel pressure regulator P1 (see FUEL PRESSURE
REGULATOR P1 REPLACEMENT ), then disconnect the negative cable
from the battery for a few seconds to reset the low fuel indicator.

NO -Replace the original fuel pressure switch (see FUEL PRESSURE
SWITCH REPLACEMENT ), then disconnect the negative cable from the
battery for a few seconds to reset the low fuel indicator.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System - Civic GX



































FUEL SHUT-OFF SOLENOID VALVE 1/FUEL SHUT-OFF SOLENOID VALVE
2 CIRCUIT TROUBLESHOOTING

1. Turn the ignition switch OFF.
2. Remove the driver's dashboard undercover, refer to the DRIVER'S

DASHBOARD UNDERCOVER REMOVAL/INSTALLATION .

3. Remove the fuel shut-off solenoid valve relay (A).

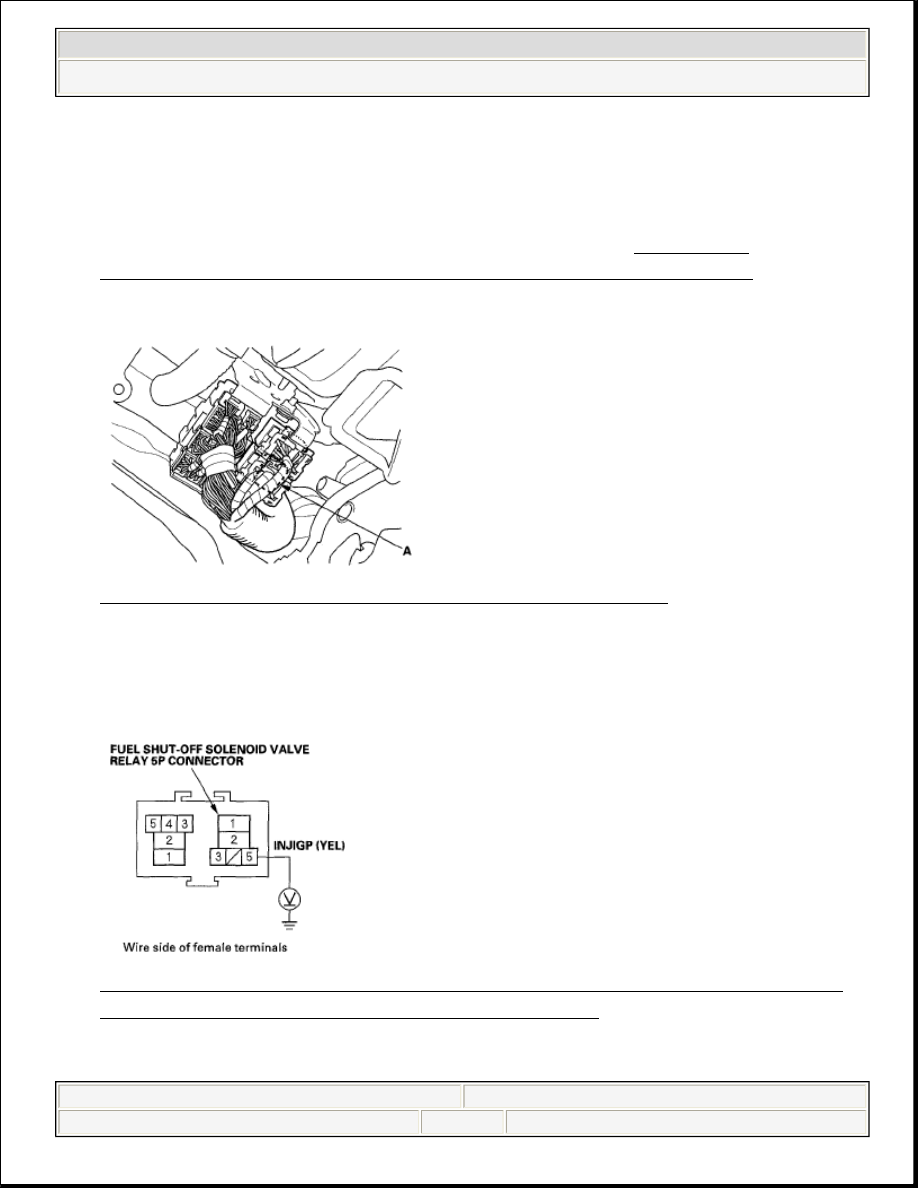

Fig. 37: Identifying Fuel Shut-Off Solenoid Valve Relay

4. Turn the ignition switch ON (II).
5. Measure voltage between fuel shut-off solenoid valve relay 5P connector

terminal No. 5 and body ground.

Fig. 38: Measuring Voltage Between Fuel Shut-Off Solenoid Valve Relay
5P Connector Terminal No. 5 And Body Ground

Is there battery voltage?



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System - Civic GX



































YES -Go to step 6.

NO -Go to step 11.

6. Measure voltage between fuel shut-off solenoid valve relay 5P connector

terminal No. 1 and body ground.

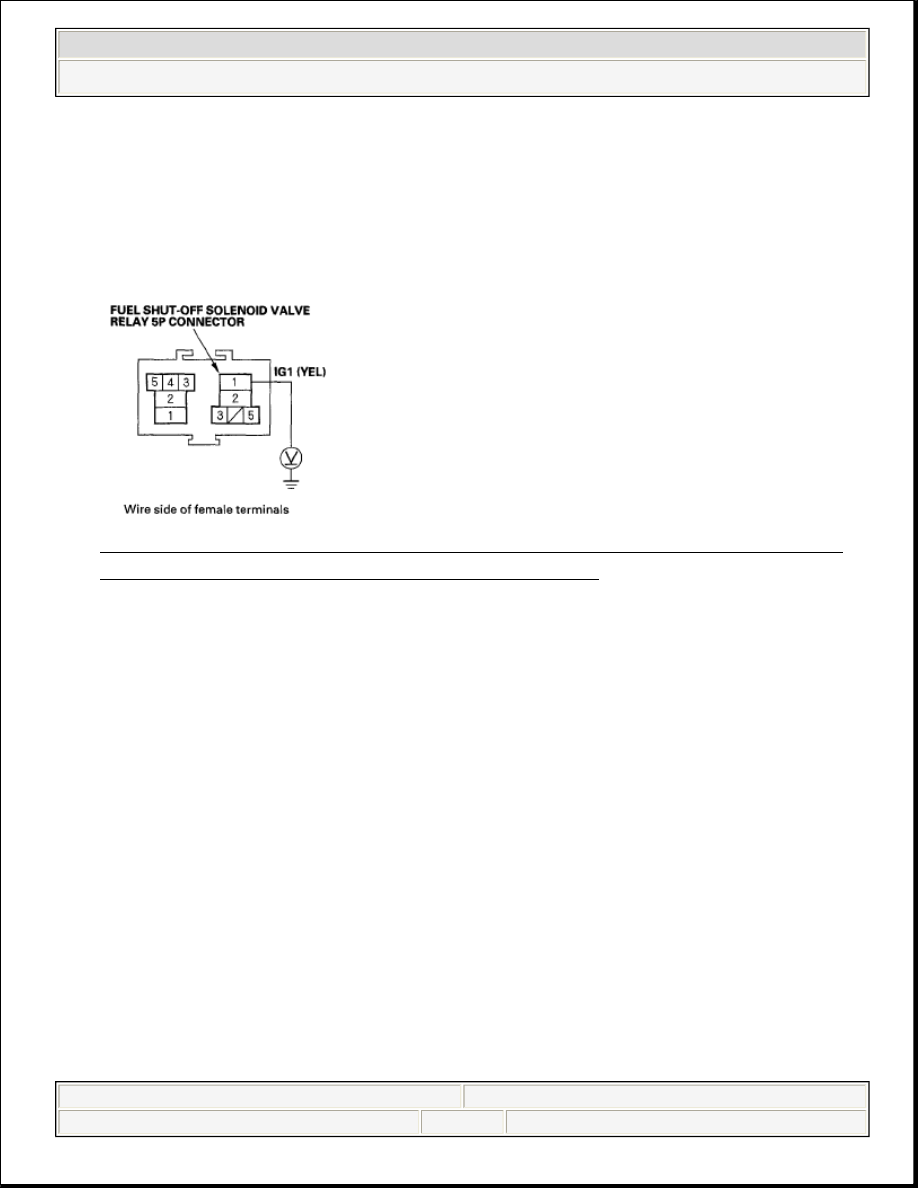

Fig. 39: Measuring Voltage Between Fuel Shut-Off Solenoid Valve Relay
5P Connector Terminal No. 1 And Body Ground

Is there battery voltage?

YES -Go to step 14.

NO -Go to step 7.

7. Turn the ignition switch OFF, then check the No. 2 FUEL PUMP (15 A) fuse

in the under-dash fuse/relay box.

Is the fuse OK?

YES -Go to step 8.

NO -

Repair short in the wire between the No. 2 FUEL PUMP (15 A) fuse and
the PCM (C36), between the No. 2 FUEL PUMP (15 A) fuse and the fuel
shut-off solenoid valve relay, or between the No. 2 FUEL PUMP (15 A)
fuse and the immobilizer control unit. Also replace the No. 2 FUEL



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System - Civic GX
