Honda Civic. Manual - part 649

2006-08 SUSPENSION

Front Suspension Civic (All Except Hybrid)

KNUCKLE/HUB/WHEEL BEARING REPLACEMENT

EXPLODED VIEW

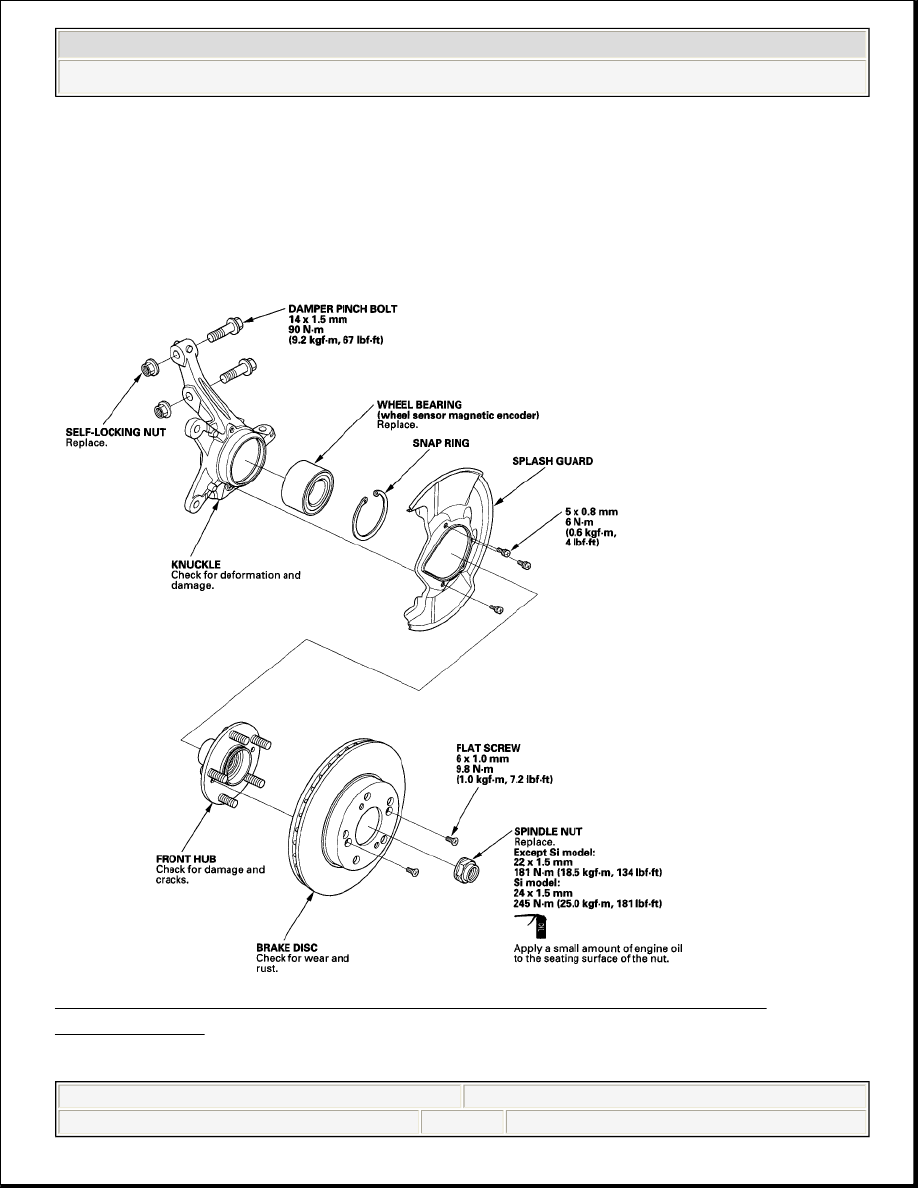

Fig. 1: Exploded View Of Knuckle/Hub/Wheel Bearing (With Torque
Specifications)

Special Tools Required



2008 Honda Civic GX

2006-08 SUSPENSION Front Suspension Civic (All Except Hybrid)





2008 Honda Civic GX

2006-08 SUSPENSION Front Suspension Civic (All Except Hybrid)































































Hub dis/assembly tool 07GAF-SD40100

Hub dis/assembly tool 07GAF-SE00100

Ball joint remover, 32 mm 07MAC-SL0A102

Ball joint remover, 28 mm 07MAC-SL0A202

Ball joint thread protector, 14 mm 071AF-S3VA000

Attachment, 62 x 68 mm 07746-0010500

Driver 07749-0010000

Attachment, 96 mm 07948-SB00101

Support base 07965-SD90100

KNUCKLE/HUB REPLACEMENT

1. Raise the front of the vehicle, and support it with safety stands in the proper

locations (see LIFT AND SUPPORT POINTS ).

2. Remove the wheel nuts (A) and the front wheel.

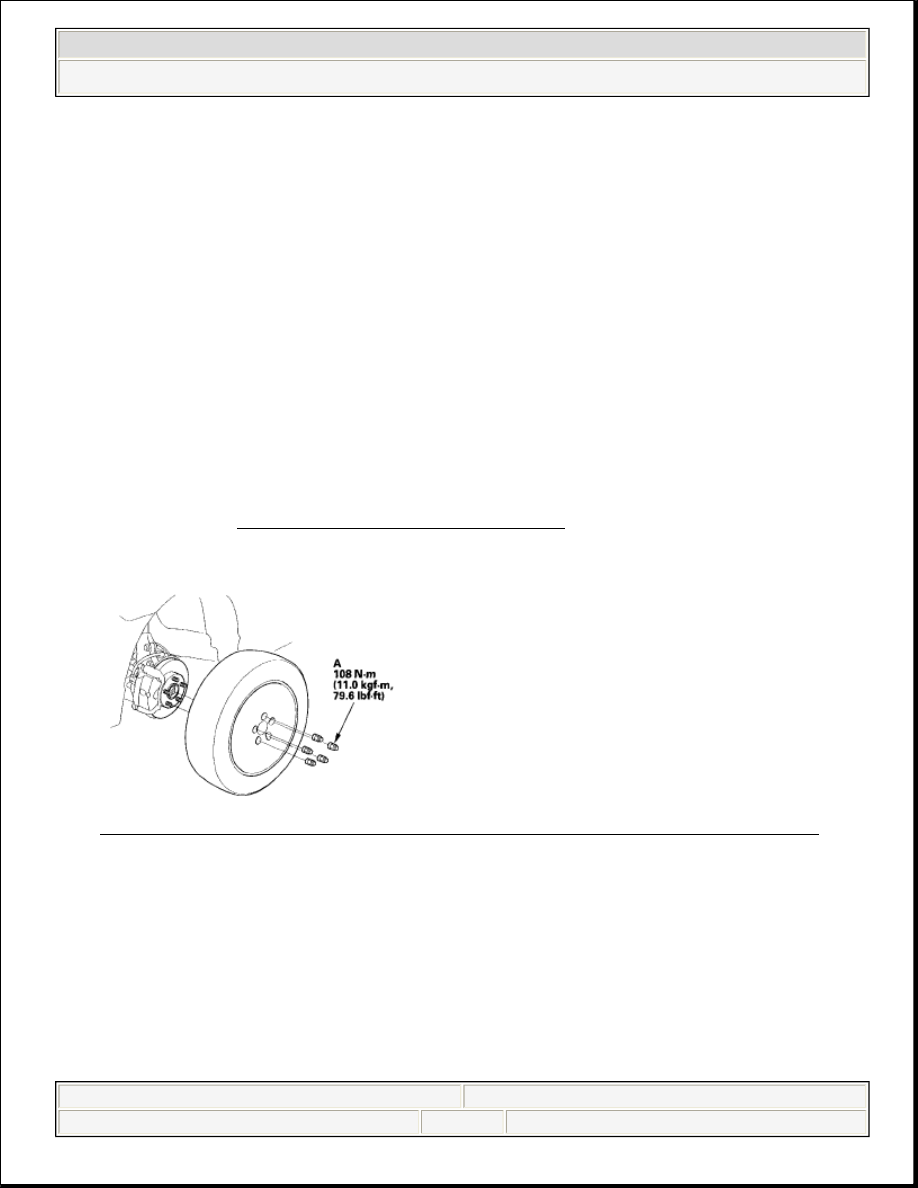

Fig. 2: Identifying Front Wheel And Nut (With Torque Specifications)

3. Remove the brake hose mounting bolt (A).



2008 Honda Civic GX

2006-08 SUSPENSION Front Suspension Civic (All Except Hybrid)

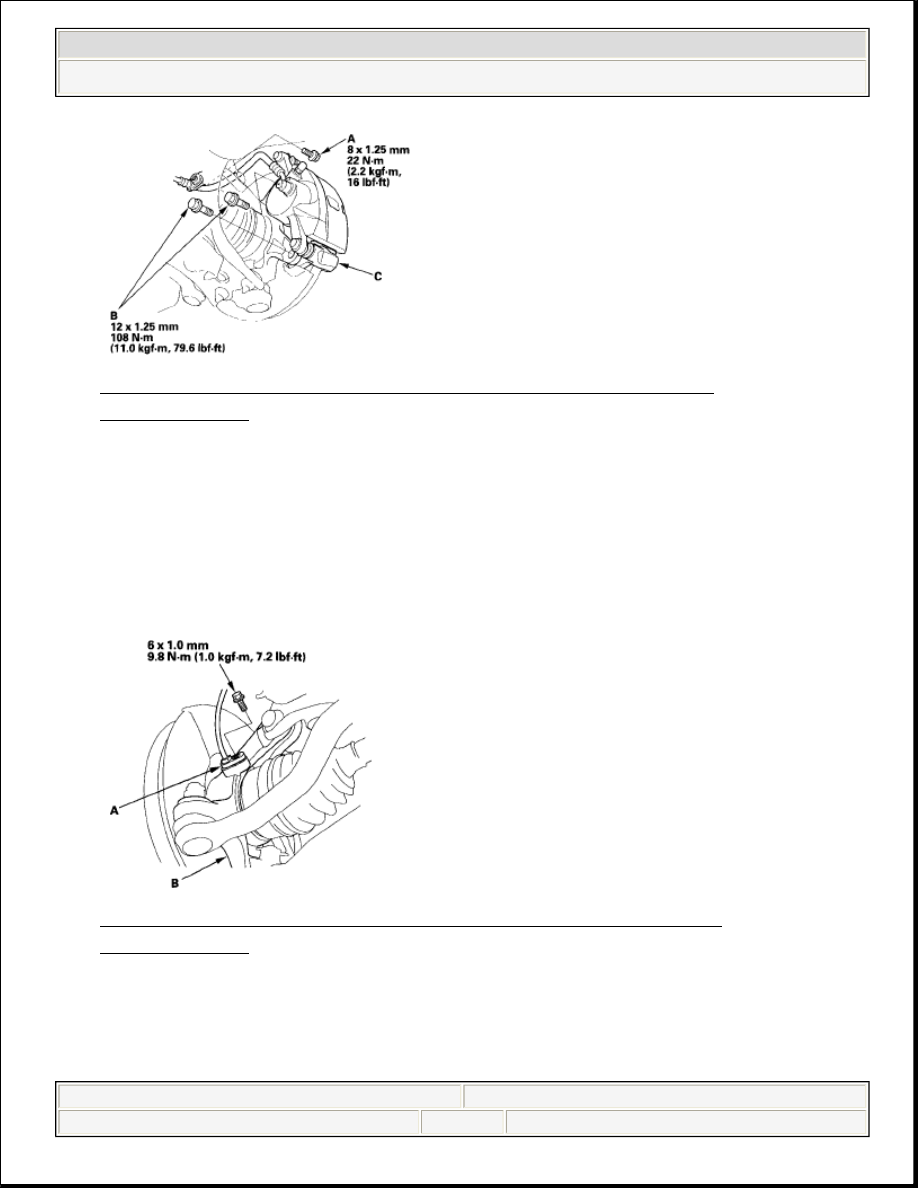

Fig. 3: Identifying Brake Hose Mounting Bolt (With Torque
Specifications)

4. Remove the brake caliper bracket mounting bolts (B), and remove the caliper

assembly (C) from the knuckle. To prevent damage to the caliper assembly or
brake hose, use a short piece of wire to hang the caliper assembly from the
undercarriage. Do not twist the brake hose excessively.

5. Remove the wheel sensor (A) from the knuckle (B). Do not disconnect the

wheel sensor connector.

Fig. 4: Identifying Wheel Sensor And Knuckle (With Torque
Specifications)

6. Raise the stake (A), then remove the spindle nut (B).



2008 Honda Civic GX

2006-08 SUSPENSION Front Suspension Civic (All Except Hybrid)

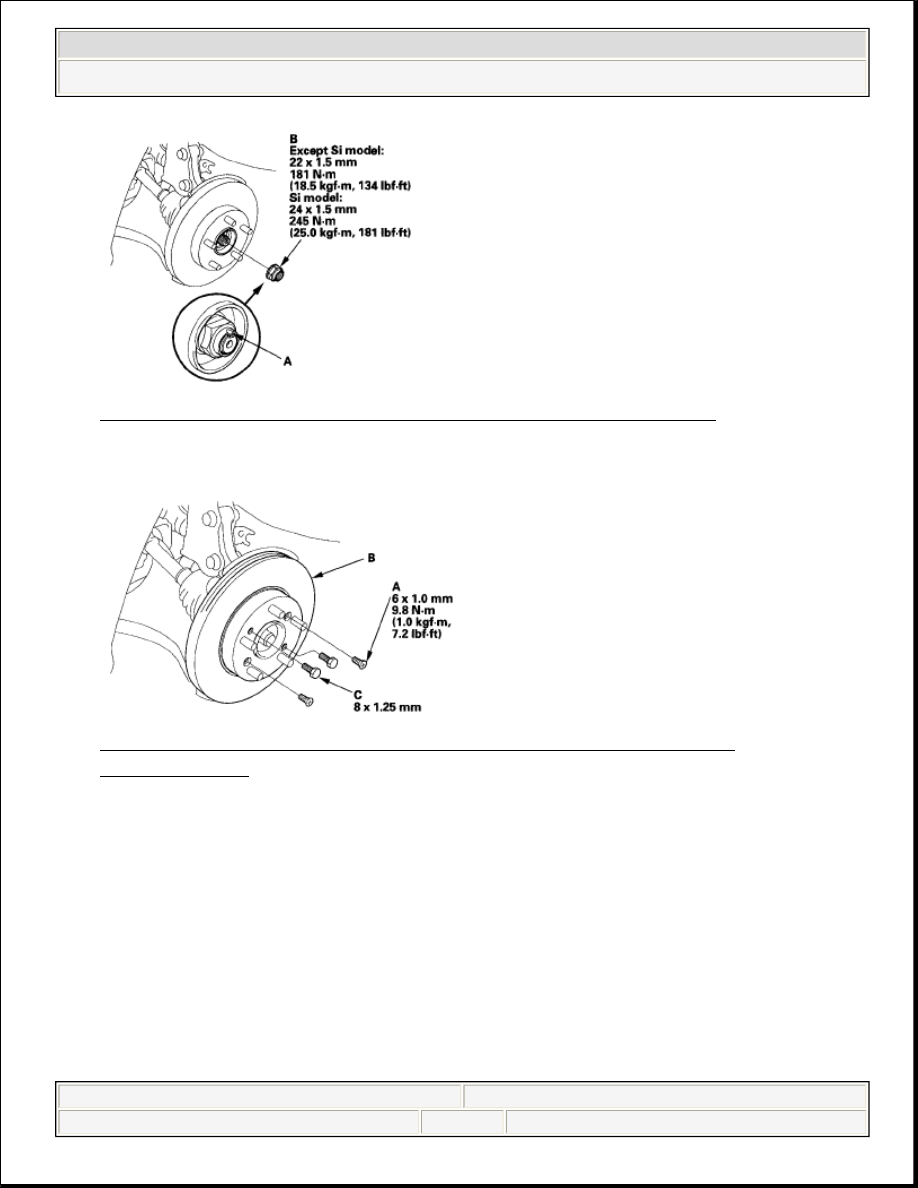

Fig. 5: Identifying Spindle Nut (With Torque Specifications)

7. Remove the 6 mm brake disc retaining screws (A).

Fig. 6: Identifying Brake Disc Retaining Screws (With Torque
Specifications)

8. Remove the brake disc (B) from the hub.

9. Check the front hub for damage and cracks.

10. Remove the cotter pin (A) from the tie-rod end ball joint, then remove the nut

(B).

NOTE:

If the brake disc has clung to the hub. Screw two 8 x
1.25 mm bolts (C) into the brake disc to push it away
from the hub. Turn each bolt 90 degrees to prevent the
brake disc from binding.



2008 Honda Civic GX

2006-08 SUSPENSION Front Suspension Civic (All Except Hybrid)
