14. Remove the jack and front subframe adapter.
15. Tighten the new front subframe body mount bracket mounting bolts on both

sides.

Fig. 41: Identifying Subframe Body Mount Bracket Mounting Bolts (With
Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

16. Install the lower torque rod, then tighten the new lower torque rod mounting

bolts in the numbered sequence shown.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

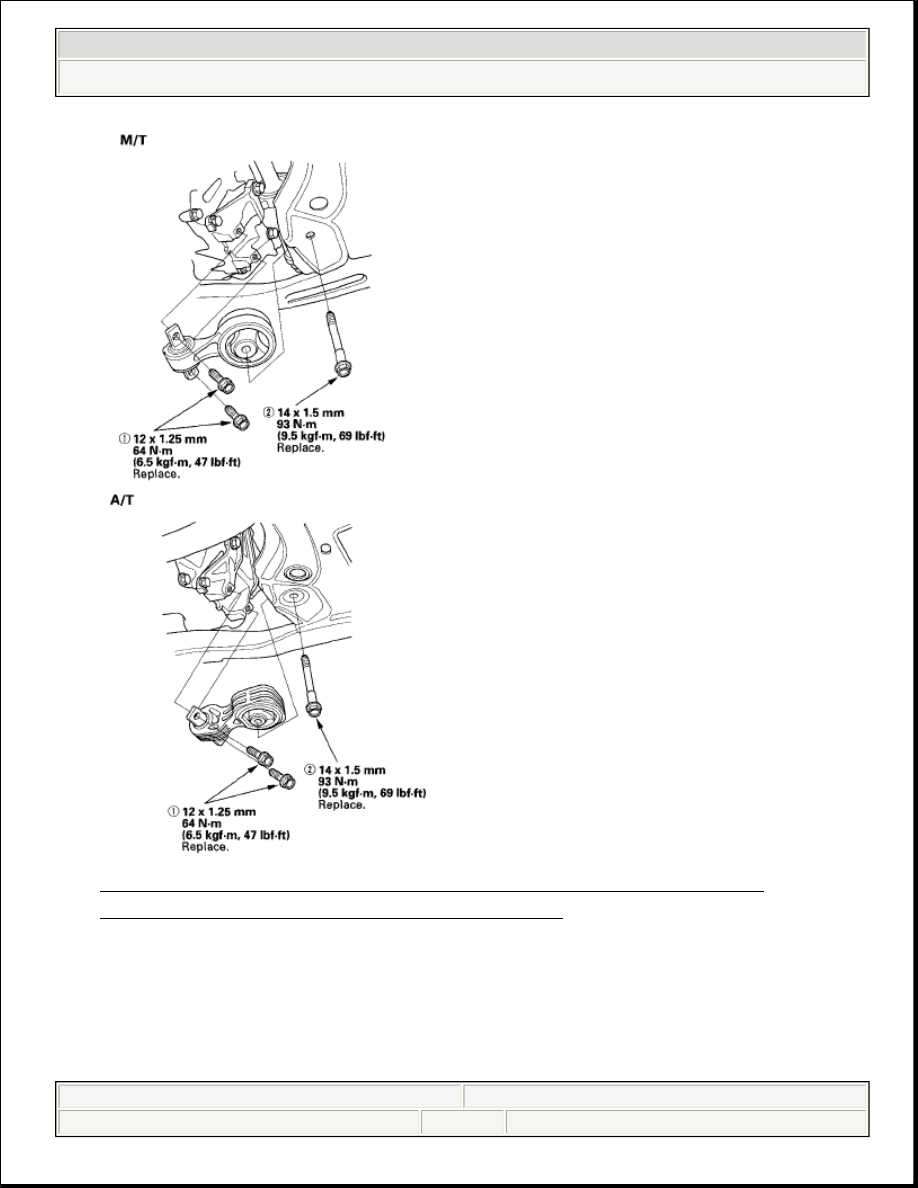

Fig. 42: Identifying Tightening Sequence For Lower Torque Rod
Mounting Bolts (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

17. Lower the vehicle on the lift, and remove the engine hanger, support eyelet,

and bolt.

18. Tighten the upper torque rod mounting bolt.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

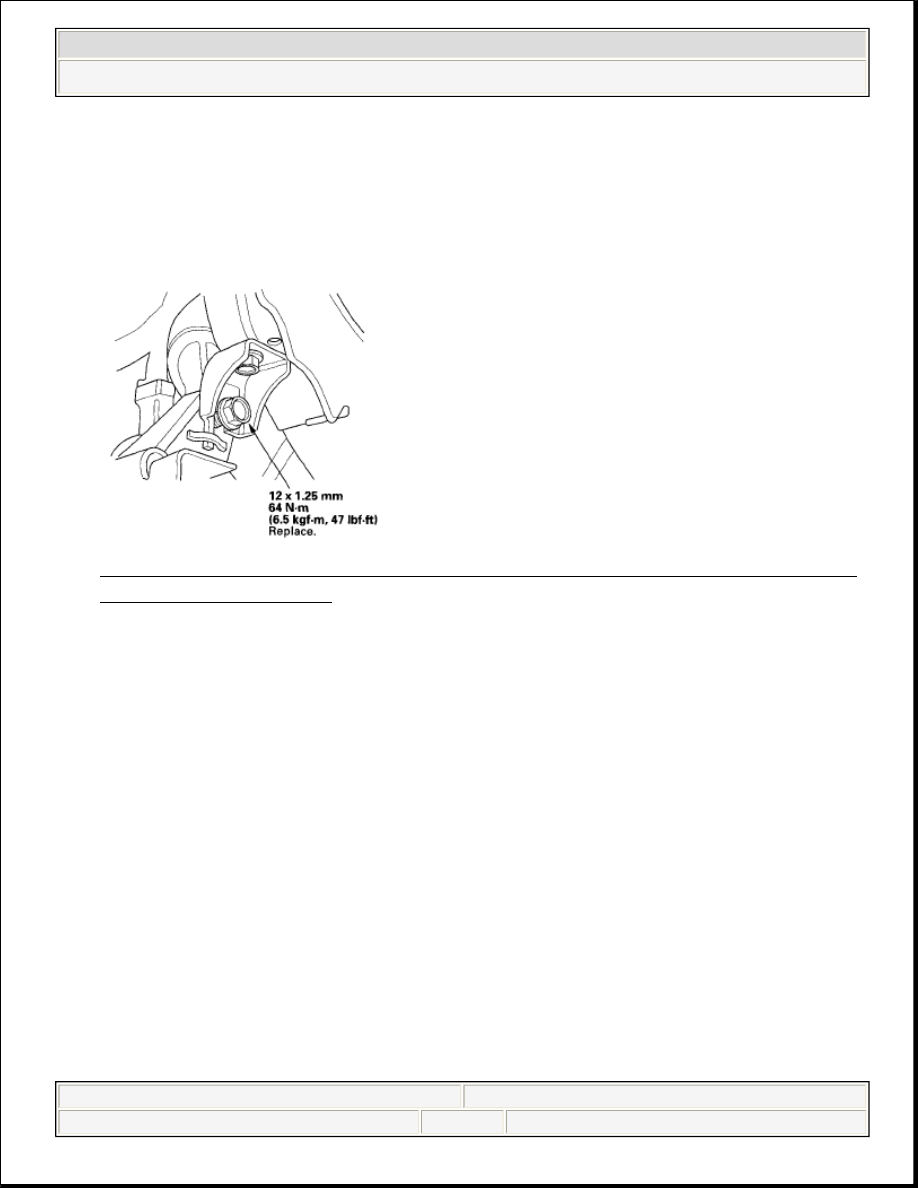

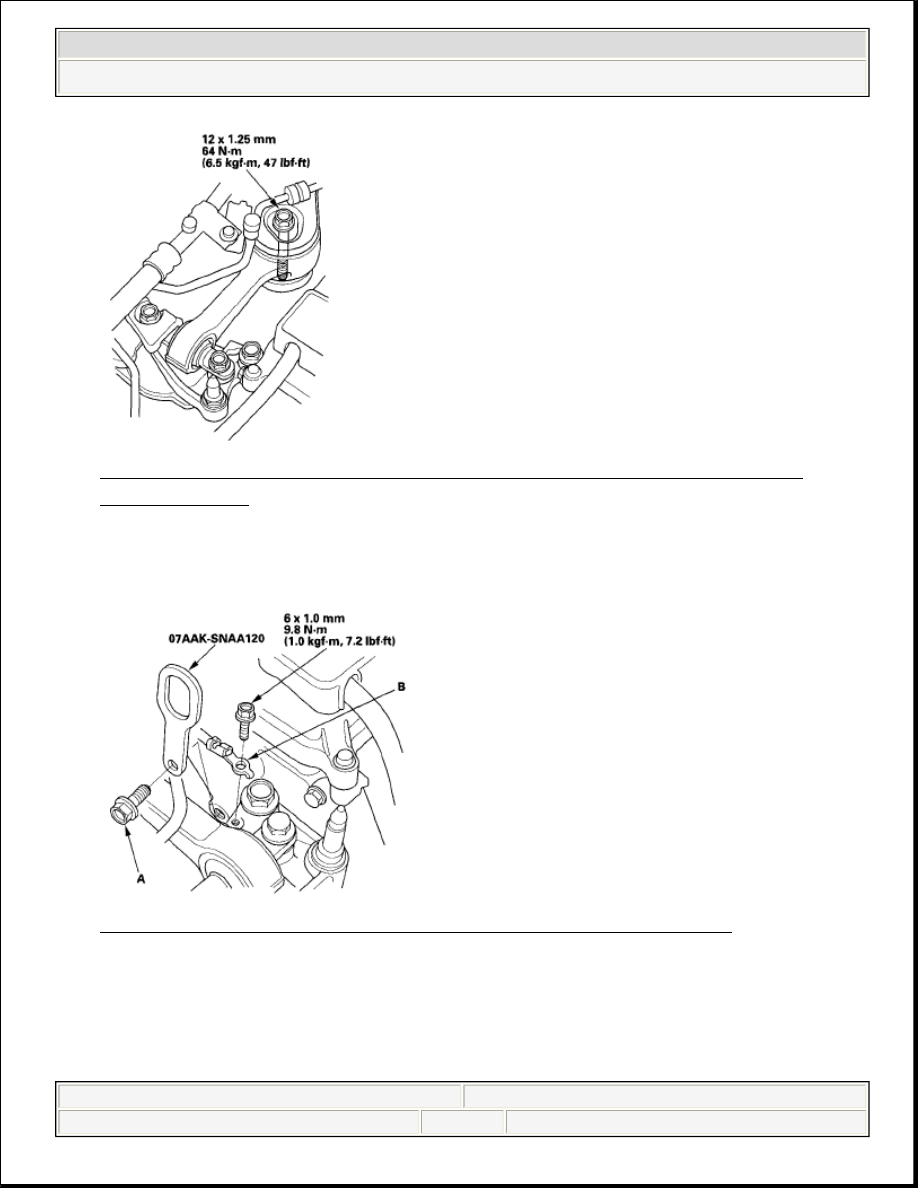

Fig. 43: Identifying Upper Torque Rod Mounting Bolt (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

19. Remove the special tool and bolt (A), then install the ground cable (B).

Fig. 44: Identifying Special Tool (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

20. Raise the vehicle on the lift to full height.
21. Install the steering gearbox stiffener (A), then tighten the steering gearbox

mounting bolt and stiffener bolt.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

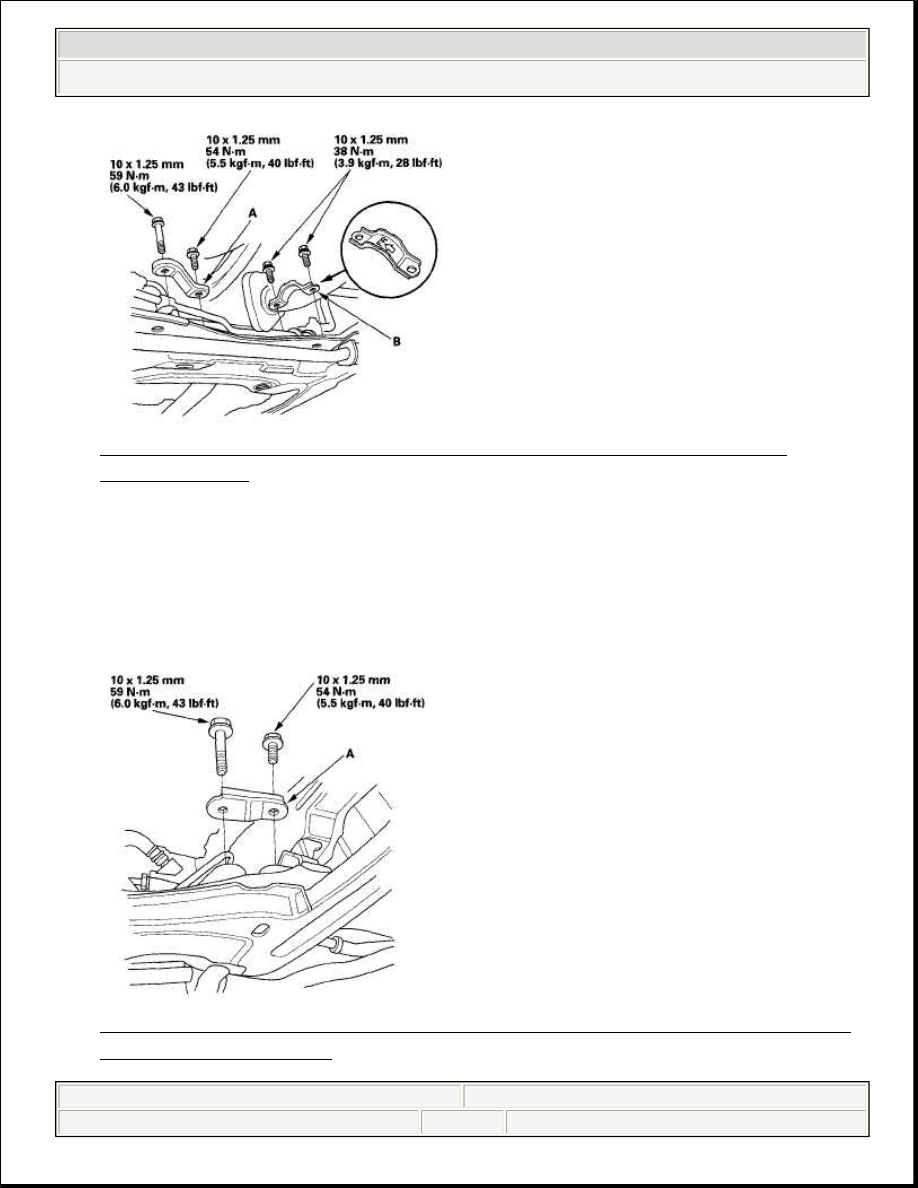

Fig. 45: Identifying Steering Gearbox Mounting Bolt (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

22. Position the "FR" mark to the front of the vehicle, then install the steering

gearbox bracket (B).

23. Install the steering gearbox stiffener (A), then tighten the steering gearbox

mounting bolt and stiffener bolt.

Fig. 46: Identifying Steering Gearbox Mounting And Stiffener Bolt (With
Torque Specifications)
