Fig. 40: Measuring Length Of Brushes
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Rotor Slip Ring Test

14. Check for continuity between the slip rings (A).

If there is continuity, go to step 15.

If there is no continuity, replace the rotor assembly.

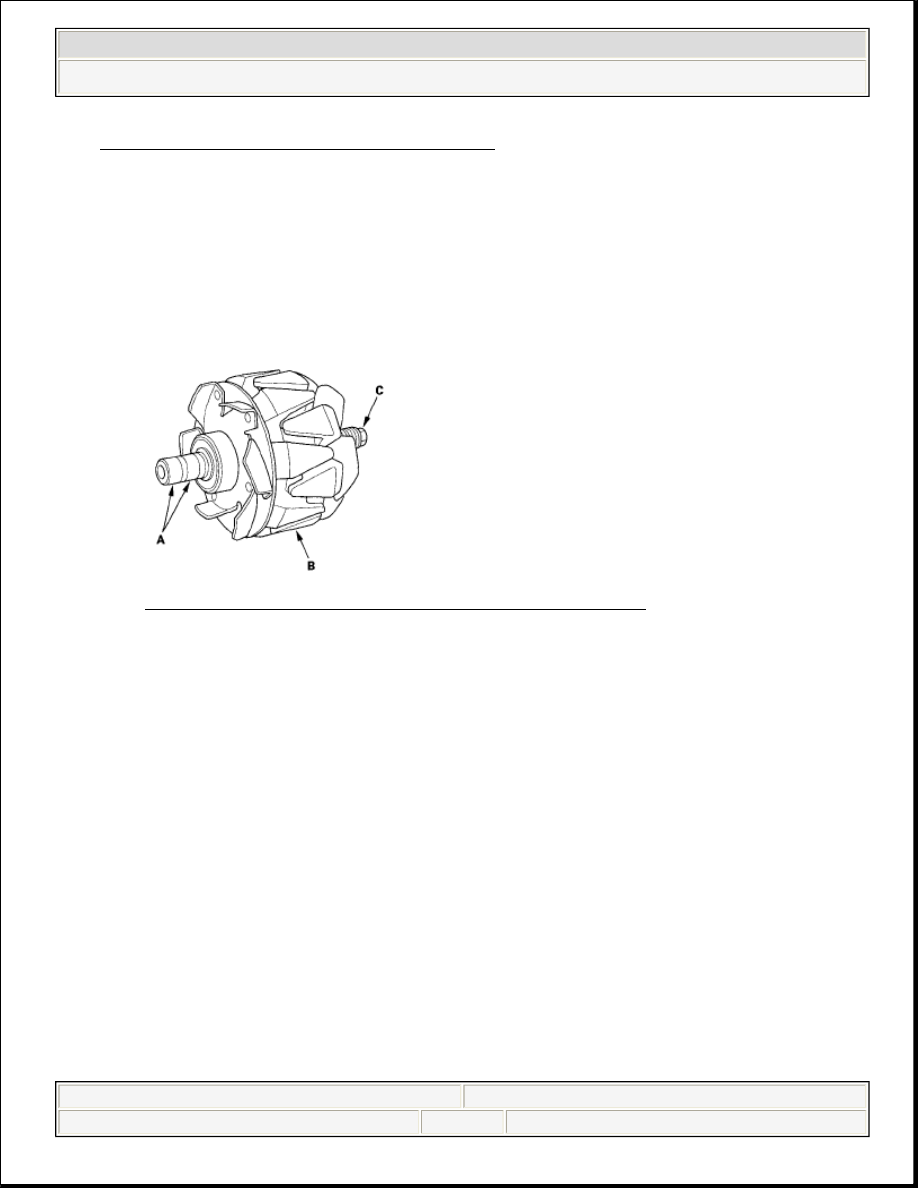

Fig. 41: Checking Continuity Between Slip Rings
Courtesy of AMERICAN HONDA MOTOR CO., INC.

15. Check for continuity between each slip ring and the rotor (B) and the rotor

shaft (C).

If there is no continuity, replace the rear housing assembly, and go to step
16.

If there is continuity, replace the rotor assembly.

Alternator Reassembly

16. If you removed the pulley, put the rotor in the drive end housing, then tighten

its locknut to 110 N.m (11.2 kgf.m, 81.0 lbf.ft).

17. Remove any grease or any oil from the slip rings.
18. Put the rear housing assembly and drive end housing/rotor assembly together,

tighten the four through bolts.

19. Push the brushes (A) in, then insert a pin or drill bit (B) (about 1.6 mm (0.06

in.) diameter) to hold them there.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)



































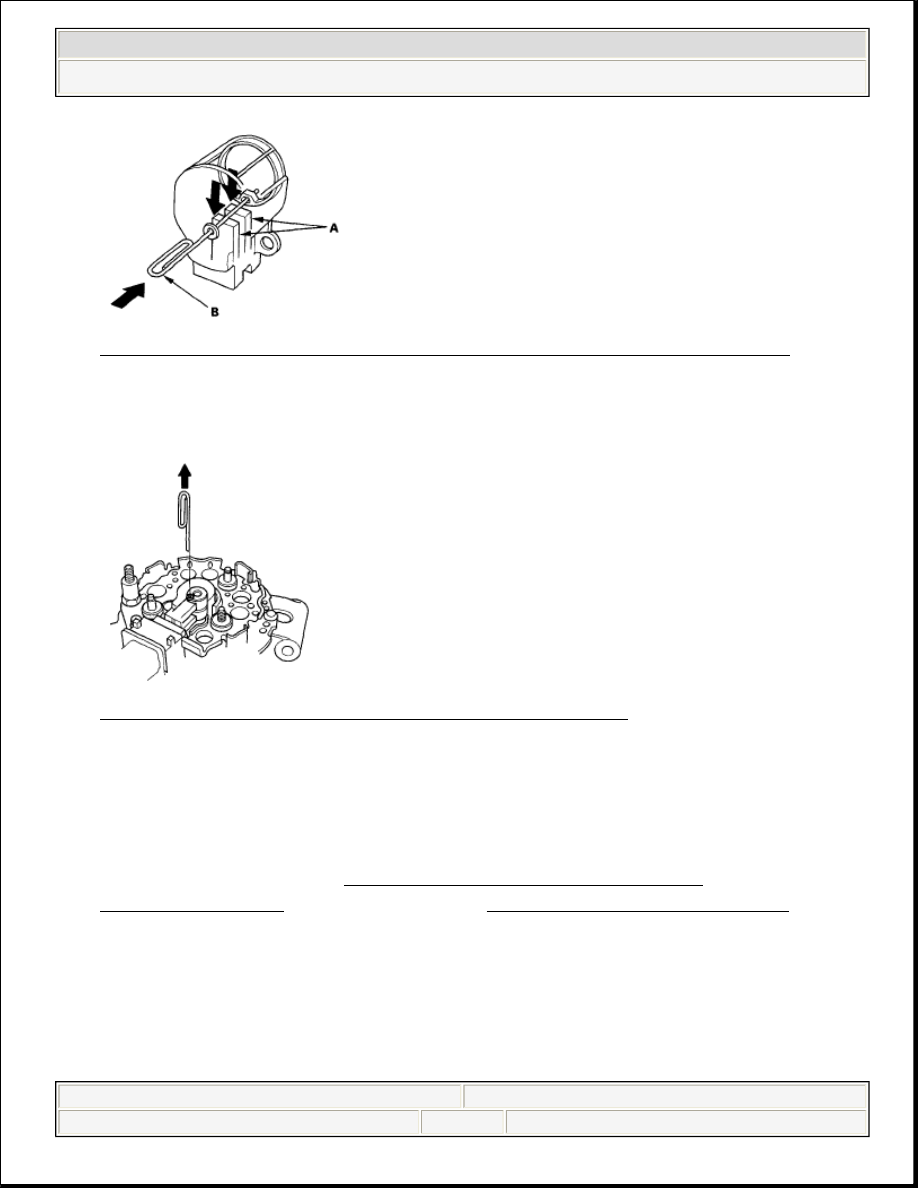

Fig. 42: Pushing Brushes In And Inserting Pin Or Drill Bit To Hold
Courtesy of AMERICAN HONDA MOTOR CO., INC.

20. Install the brush holder, and pull out the pin.

Fig. 43: Installing Brush Holder And Removing Pin
Courtesy of AMERICAN HONDA MOTOR CO., INC.

21. Install the end cover.
22. After assembling the alternator, turn the pulley by hand to make sure the rotor

turns smoothly and without noise.

23. Install the alternator (see ALTERNATOR REMOVAL AND

INSTALLATION ) and drive belt (see DRIVE BELT INSPECTION ).



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)



































2006-08 ELECTRICAL

Charging System (R18A1) - Civic (All Except Hybrid)

COMPONENT LOCATION INDEX

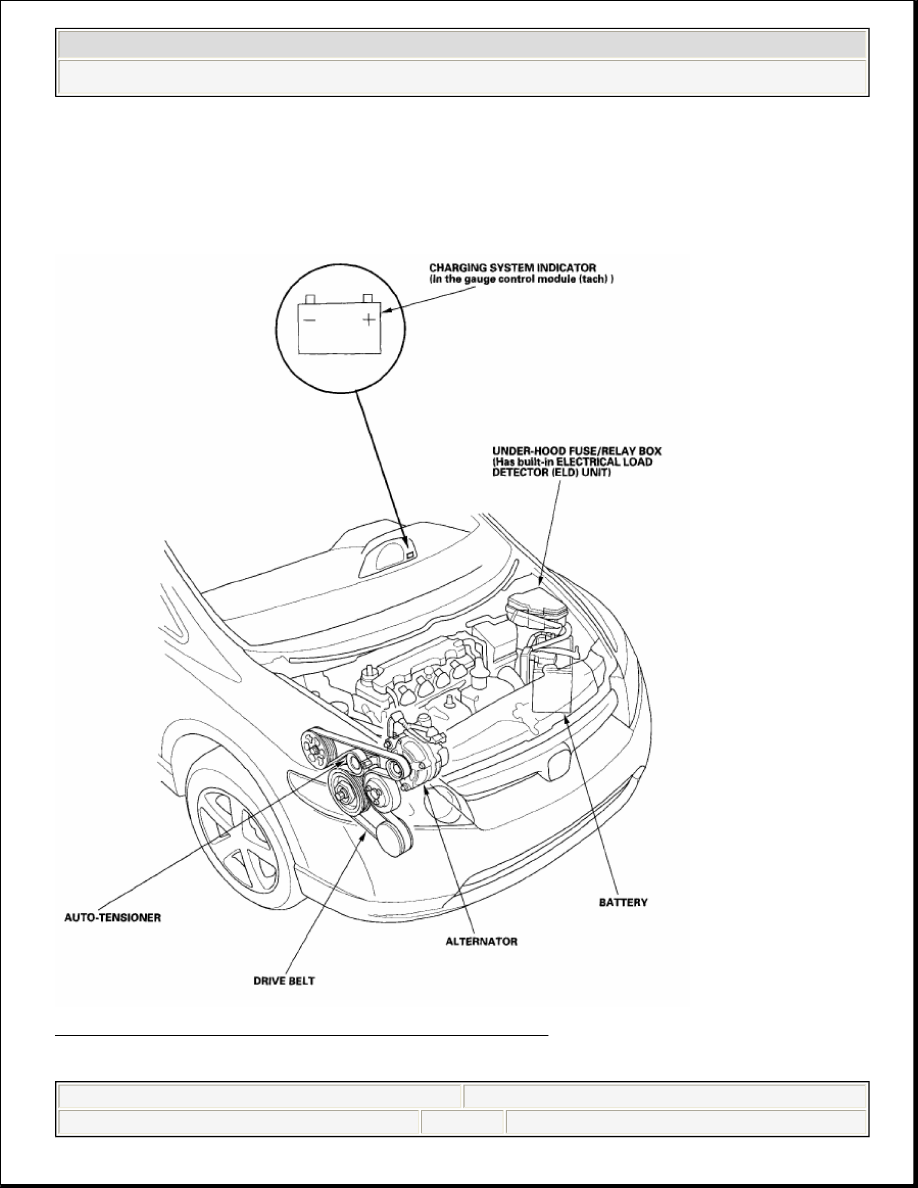

Fig. 1: Identifying Charging System Component
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)





2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)































































SYMPTOM TROUBLESHOOTING INDEX

SYMPTOM TROUBLESHOOTING INDEX

Symptom

Diagnostic procedure

Also

check

for

Charging system
indicator does not
come on with the
ignition switch ON
(II)

Troubleshoot the charging system indicator circuit
(see CHARGING SYSTEM INDICATOR
CIRCUIT TROUBLESHOOTING ).



Charging system
indicator stays on

1. Check for PGM-FI DTCs (see GENERAL

TROUBLESHOOTING INFORMATION ).

2. Troubleshoot the charging system indicator

circuit (see CHARGING SYSTEM
INDICATOR CIRCUIT
TROUBLESHOOTING ).

3. Check for a broken drive belt (see DRIVE

BELT INSPECTION ).

4. Check the drive belt auto-tensioner (see

DRIVE BELT AUTO-TENSIONER
INSPECTION ).



Battery discharged

1. Check for excessive parasitic electrical current

draw with the ignition switch off, and the key
removed. The multiplex control unit may take
up to 10 minutes to turn off (sleep mode) for
some models.

2. Check for a broken drive belt (see DRIVE

BELT INSPECTION ).

3. Check the drive belt auto-tensioner (see

DRIVE BELT AUTO-TENSIONER
INSPECTION ).

4. Troubleshoot the alternator and regulator

circuit (see ALTERNATOR AND
