16. Install a new clutch end-plate, and recheck the clearance. If the thickest clutch

end-plate is installed, but the clearance is still over the service limit, replace the
clutch discs and plates.

1ST CLUTCH REASSEMBLY

Special Tools Required

Clutch spring compressor attachment 07LAE-PX40100 or 07HAE-PL50101

Clutch spring compressor bolt assembly 07GAE-PG40200 or 07GAE-
PG4020A

1. Soak the clutch discs thoroughly in ATF for a minimum of 30 minutes.
2. Install a new O-ring (A) in the 1st clutch piston (B), and install a new O-ring

(C) on the clutch drums (D).

004

in.)

AQ

22564-RPC-
004

2.4 mm (0.094
in.)

AR

22565-RPC-
004

2.5 mm (0.098
in.)

AS

22566-RPC-
004

2.6 mm (0.102
in.)

AT

22567-RPC-
004

2.7 mm (0.106
in.)

AU

22568-RPC-
004

2.8 mm (0.110
in.)

AV

22569-RPC-
004

2.9 mm (0.114
in.)

NOTE:

Hold the spring compressor attachment in a vise with
soft jaws. Be careful not to damage the clutch drum.

Insert the spring retainer can be adjusted (center of
tolerance) to prevent damaging the spring retainer oil
seal.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

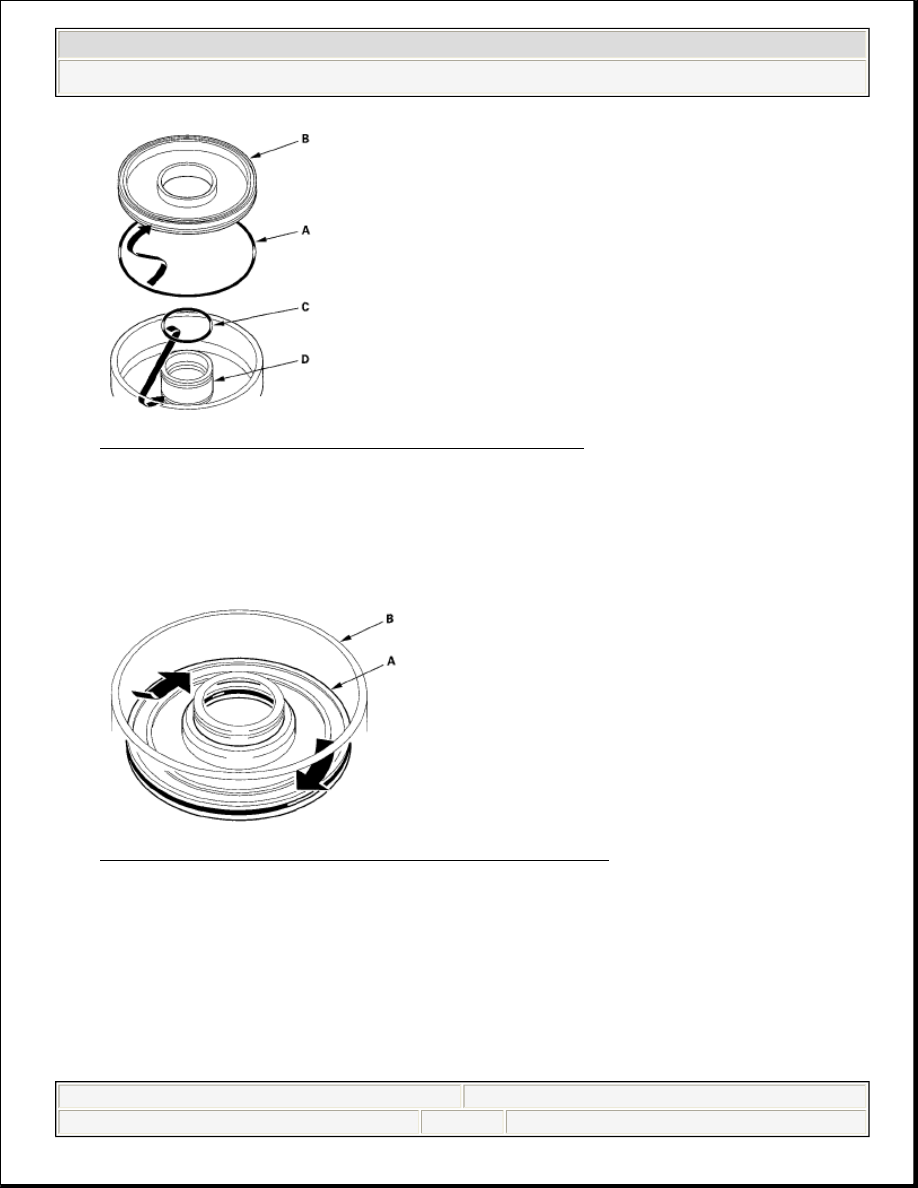

Fig. 455: Installing O-Ring In 1st Clutch Piston
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Install the clutch piston (A) in the clutch drum (B). Apply pressure and rotate

to ensure proper seating. Lubricate the piston O-ring with ATF before
installing. Do not pinch the O-ring by installing the piston with too much force.

Fig. 456: Installing Clutch Piston In Clutch Drum
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Set the return spring (A) and the spring retainer (B), and position the snap ring

(C) on the spring retainer.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

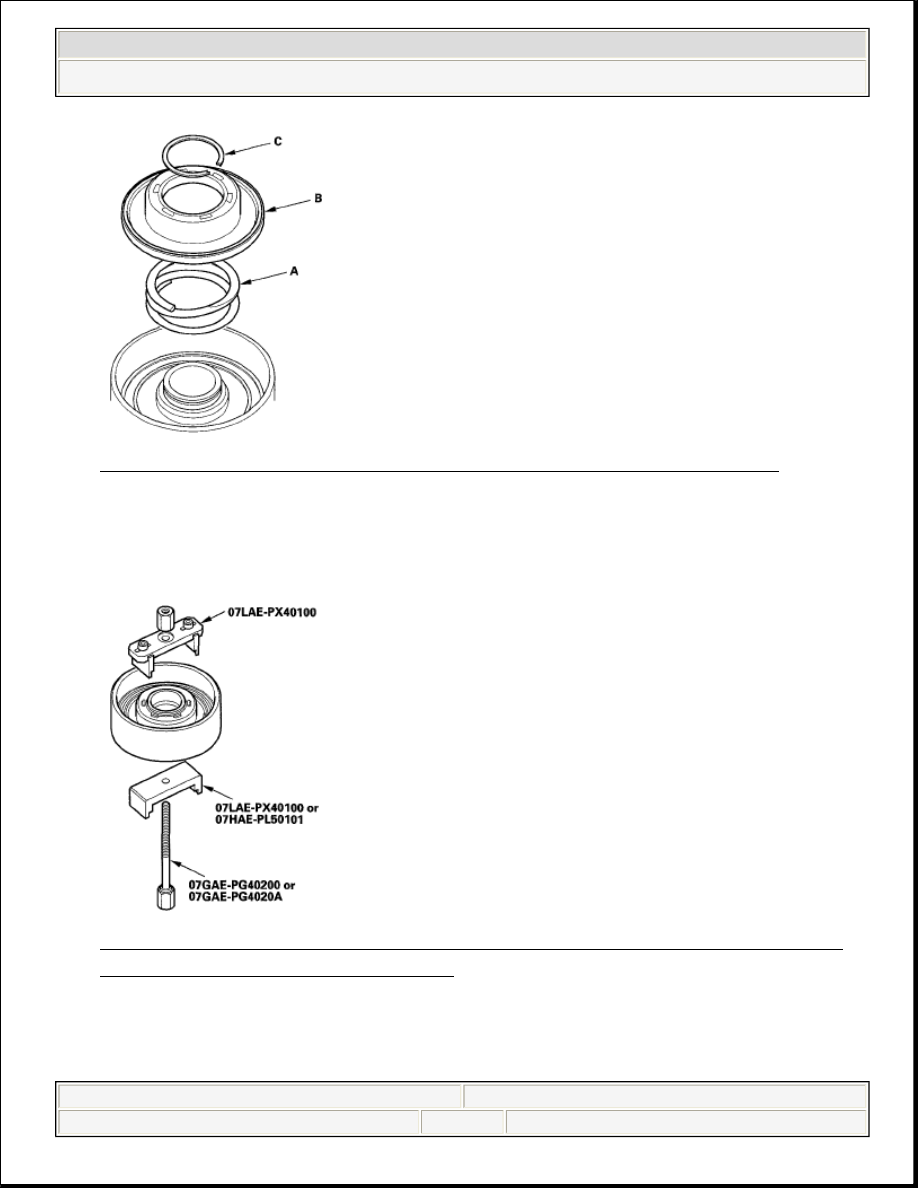

Fig. 457: Identifying Return Spring, Spring Retainer And Position
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the clutch spring compressor attachment and the clutch spring

compressor bolt assembly.

Fig. 458: Identifying Clutch Spring Compressor Attachment And Clutch
Spring Compressor Bolt Assembly
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Set the clutch spring compressor attachment (A) on the spring retainer (B) so

that it compresses the clutch return spring (C).



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

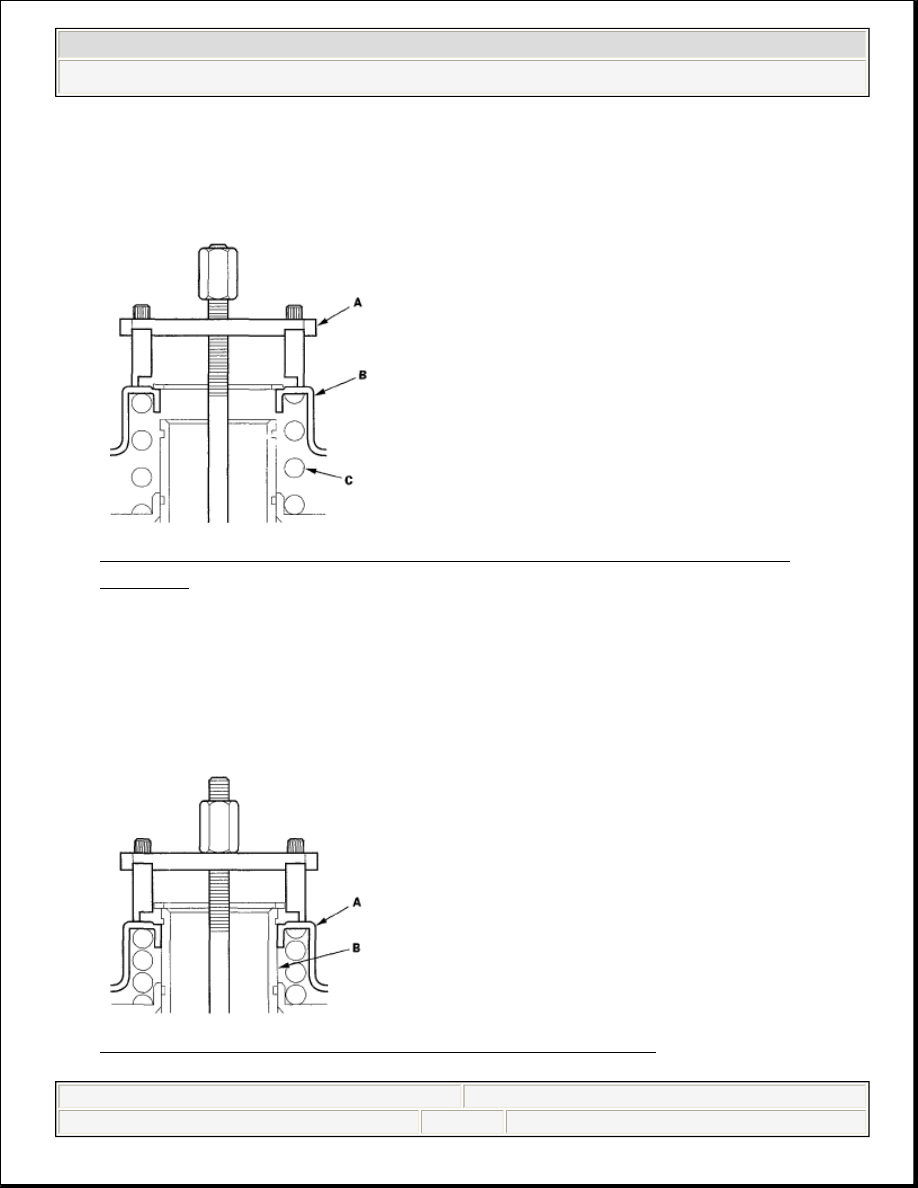

Fig. 459: Setting Clutch Spring Compressor Attachment On Spring
Retainer
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Compress the return spring carefully until the snap ring can be installed. Check

that the spring retainer (A) is properly installed on the clutch hub (B). If
improperly installed, change the position of the spring compressor attachment
and the spring retainer.

Fig. 460: Identifying Spring Retainer And Clutch Hub
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

Coat the circumference of the spring retainer and the
areas where the spring retainer contacts the clutch
piston with ATF before installation.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)
