Electronic Control

The electronic control system consists of the powertrain control module (PCM),
sensors, and seven solenoid valves. Shifting and lock-up are electronically
controlled for comfortable driving under all conditions.

The PCM receives input signals from the sensors, switches, and other control units,
processes data, and outputs signals for the engine control system and A/T control
system. The A/T control system includes shift control, grade logic control, clutch
pressure control, and lock-up control. The PCM switches the shift solenoid valves
and the A/T clutch pressure control solenoid valves to control shifting transmission
gears and lock-up torque converter clutch.

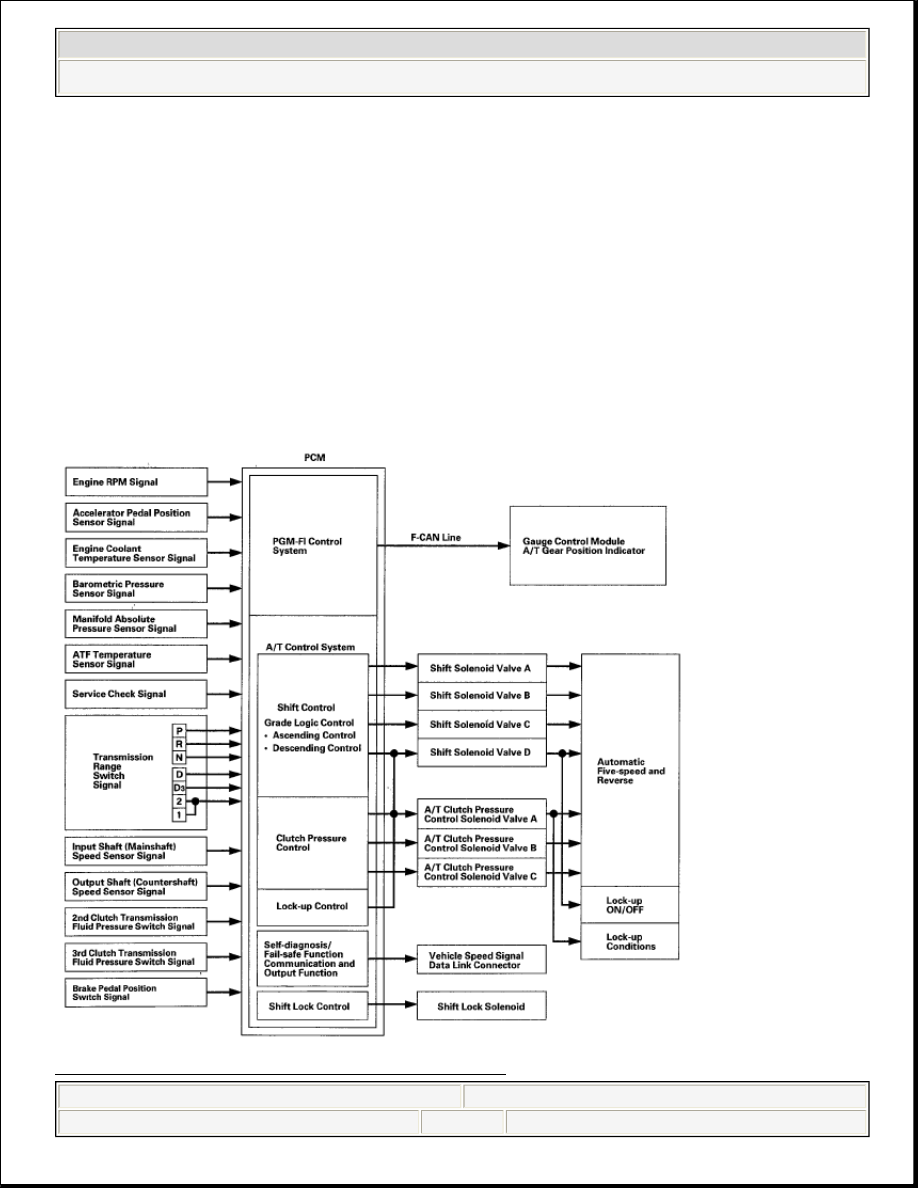

Fig. 25: Electronic Control System Diagram



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Shift Control

The PCM instantly determines which gear should be selected by various signals
sent from the sensors and the switches, and actuates shift solenoid valves A, B, C,
and D to control gear selection.

The shift solenoid valves are a normally closed type. When a shift solenoid valve is
turned ON by the PCM, its port opens and the pressure from the shift solenoid valve
(s) moves to the shift valves. When a shift solenoid valve is turned OFF by the
PCM, its port closes, cutting off the pressure to the shift valves.

The combination of driving signals to shift solenoid valves A, B, C, and D and their
respective gear position are shown in the table.

SHIFT LEVER GEAR POSITION

Shift lever

Position

Gear

Position

Shift Solenoid Valves

A

B

C

D

D, D3

Shifting from
N

OFF

OFF

OFF

OFF

Stays in 1st

OFF

ON

OFF

ON or OFF

Shifting
gears
between 1st
and 2nd

ON

ON

OFF

ON or OFF

Stays in 2nd

ON

OFF

OFF

ON or OFF

Shifting
gears
between 2nd
and 3rd

OFF

OFF

OFF

ON or OFF

Stays in 3rd

OFF

OFF

ON

ON or OFF

D

Shifting
gears
between 3rd
and 4th

ON

OFF

ON

ON or OFF



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Shift Control - Grade Logic Control

The grade logic control system has been adopted to control shifting in D. To control
shifting while the vehicle is ascending or descending a slope, the PCM compares
actual driving conditions with programmed driving conditions, based on the input
from the accelerator pedal position sensor, the throttle position sensor, the engine
coolant temperature sensor, the barometric pressure sensor, the brake pedal position
switch signal, and the shift lever position signal.

Stays in 4th

ON

ON

ON

ON or OFF

Shifting
gears
between 4th
and 5th

OFF

ON

ON

ON or OFF

Stays in 5th

OFF

ON

OFF

ON or OFF

2

2nd

ON

OFF

OFF

ON or OFF

1

1st

OFF

ON

OFF

ON or OFF

N

Neutral

OFF

OFF

OFF

OFF

R

Shifting from
P and N

OFF

OFF

ON

ON

Stays in
reverse

OFF

ON

ON

ON

Reverse
inhibit
control

ON

OFF

ON

OFF

P

Park

OFF

OFF

OFF

ON



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

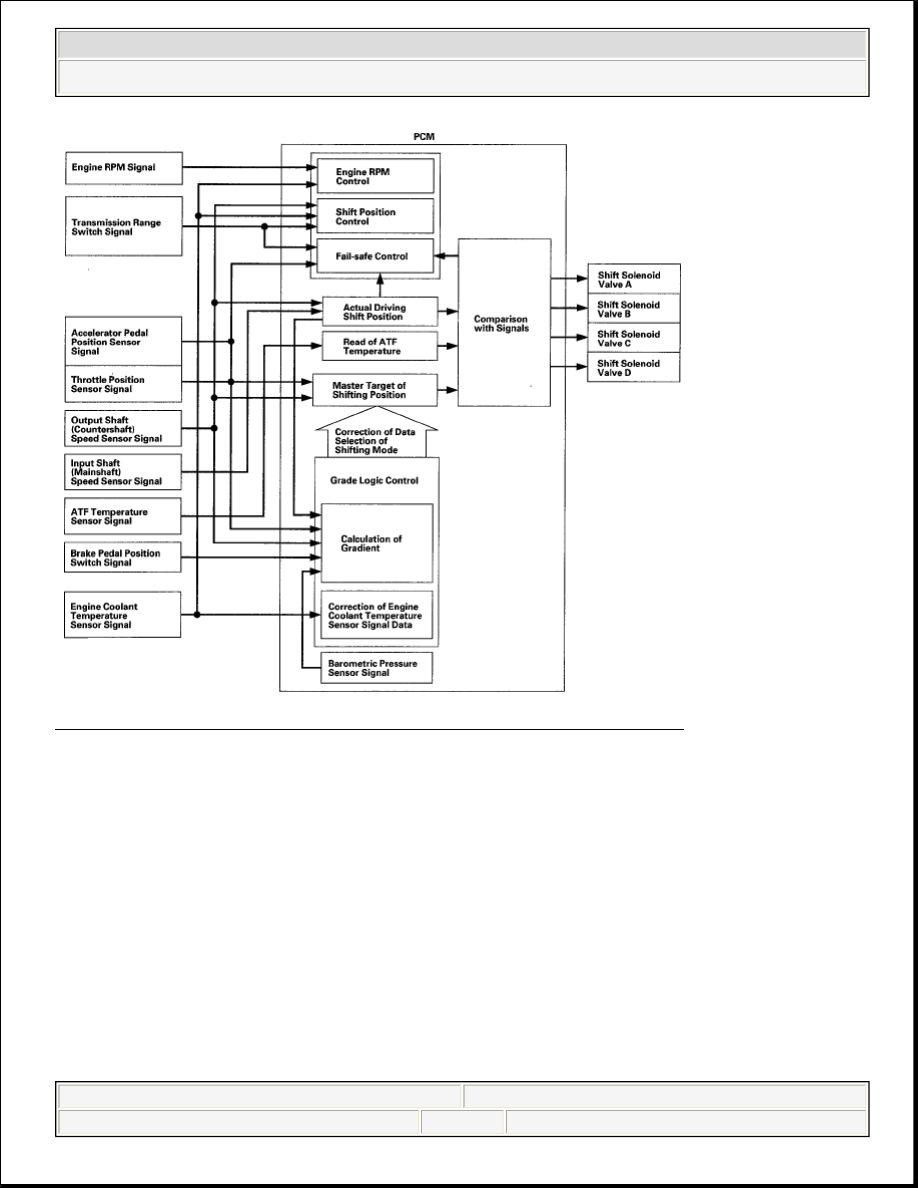

Fig. 26: Shift Control - Grade Logic Control System Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Grade Logic Control: Ascending Control

When the PCM determines that the vehicle is climbing a hill in D, the PCM extends
the engagement area of 2nd gear, 3rd gear, and 4th gear to prevent the transmission
from frequently shifting between 2nd and 3rd gears, between 3rd and 4th gears, and
between 4th and 5th gears, so the vehicle can run smooth and have more power
when needed.

NOTE:

Shift commands stored in the PCM between 2nd and 3rd
gears, between 3rd and 4th gears, and between 4th and 5th
gears, enable the PCM to automatically select the most
suitable gear according to the magnitude of a gradient.
