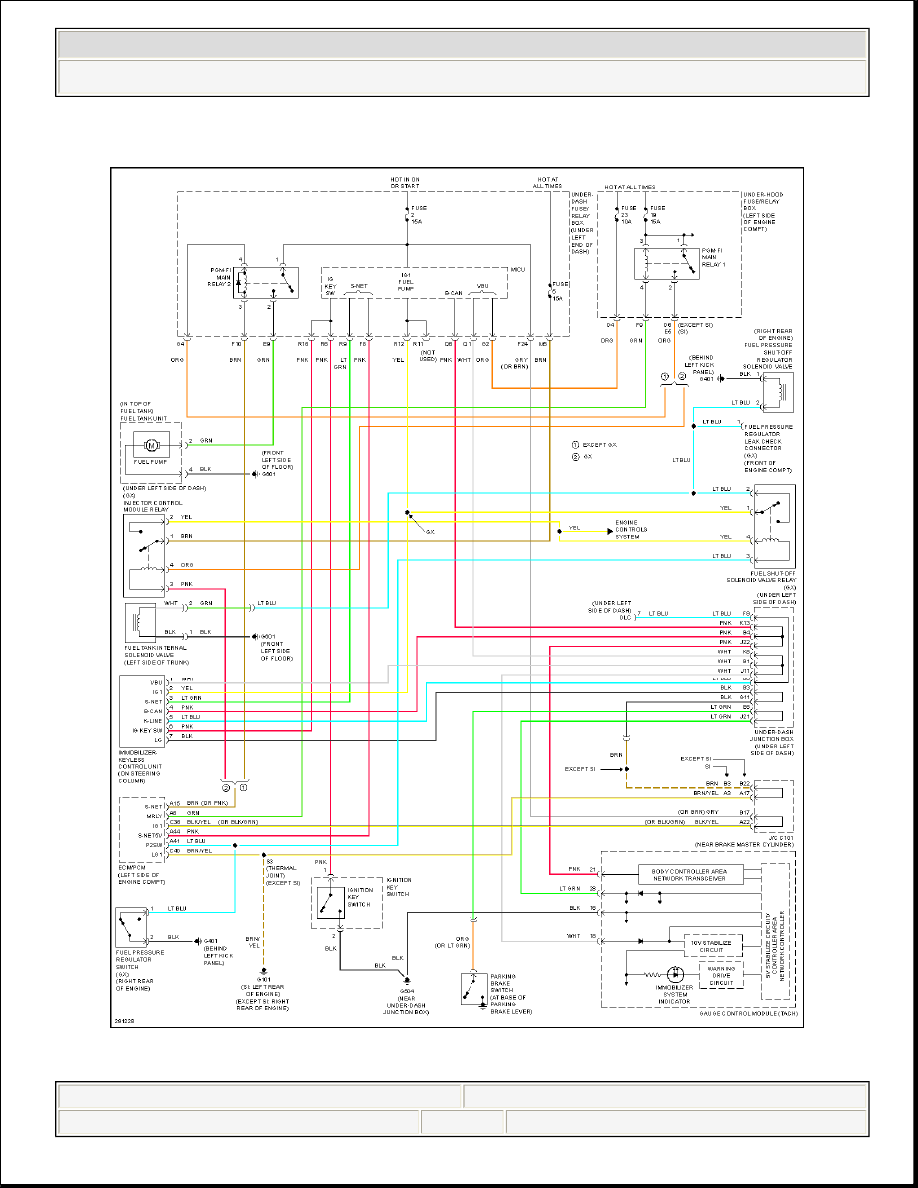

Fig. 12: Forced Entry Circuit, Hybrid (2 of 2)



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic

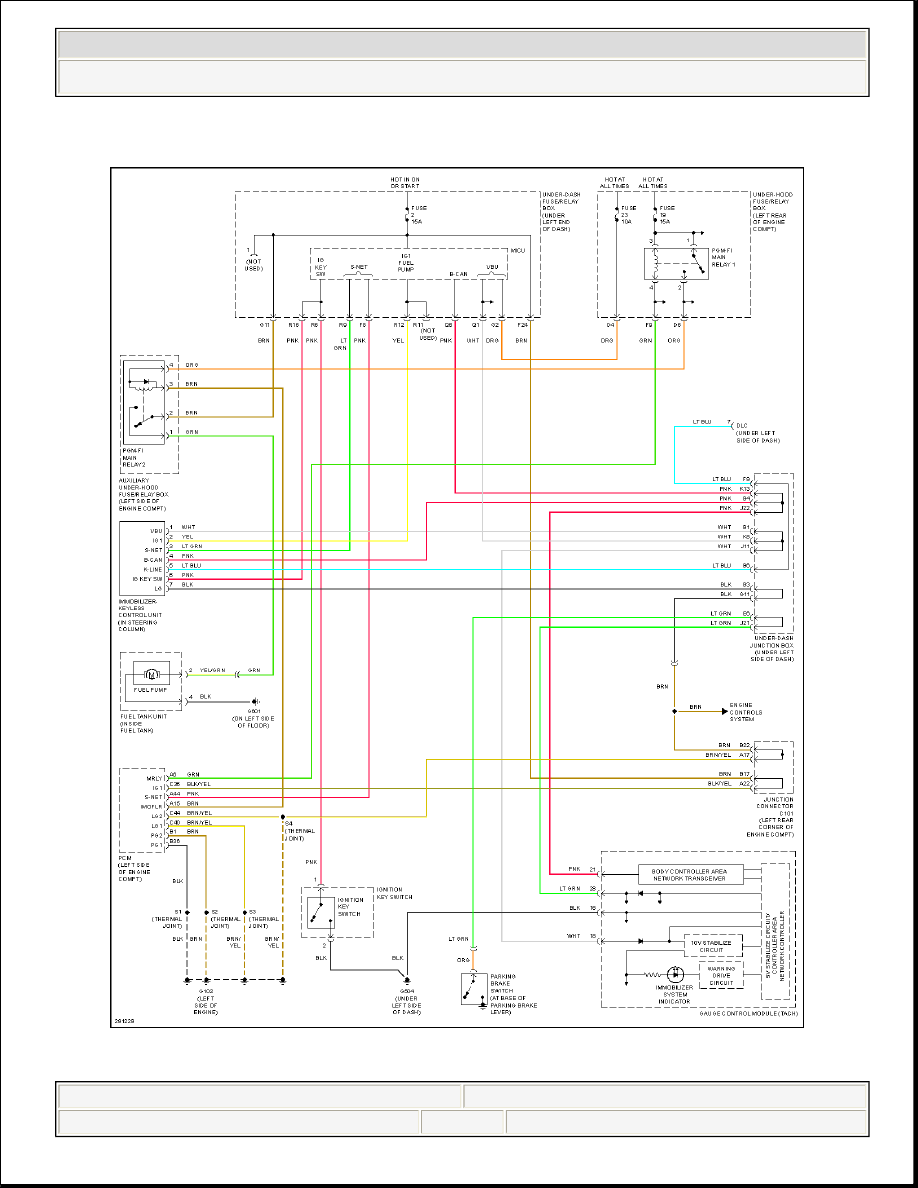

Fig. 13: Immobilizer Circuit, Except Hybrid



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic
