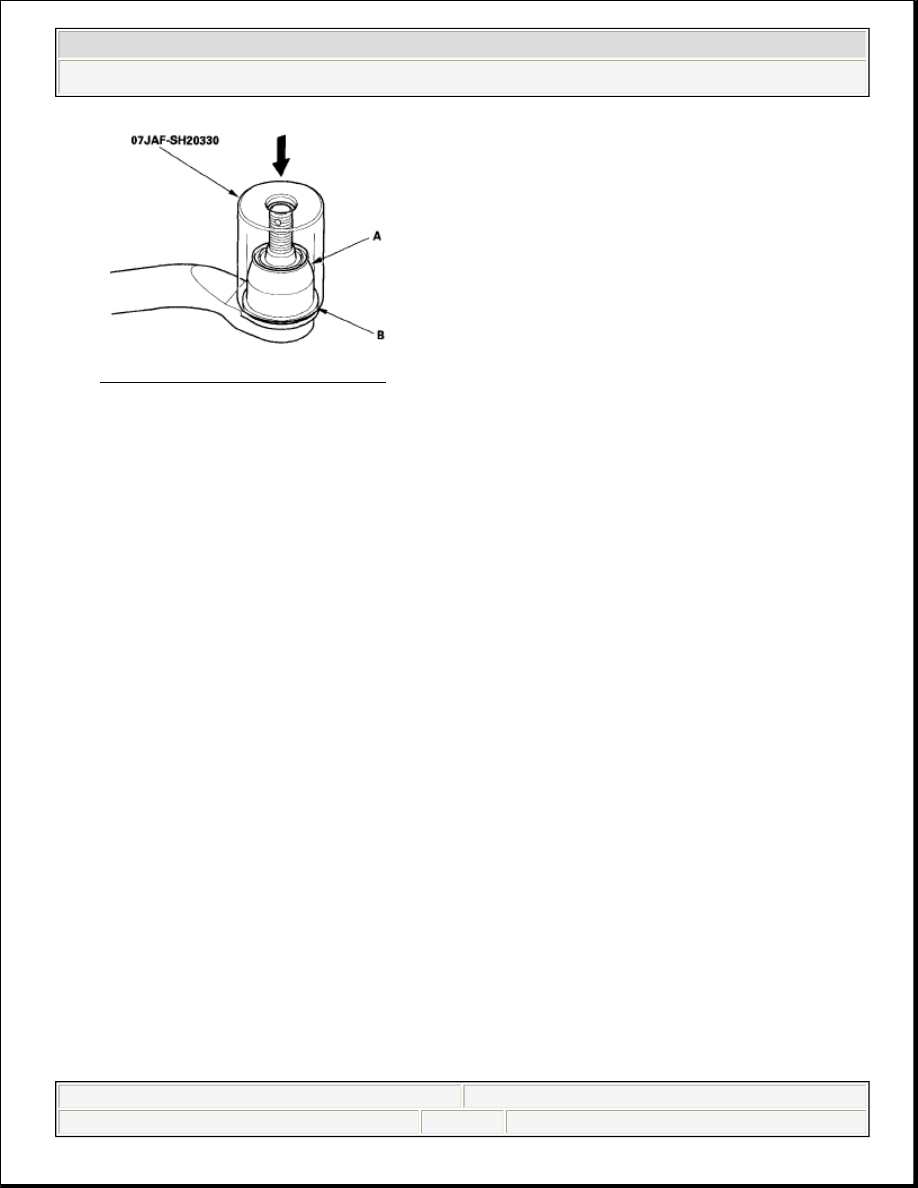

Fig. 34: Installing New Boot



2008 Honda Civic EX

2006-08 STEERING Steering - Civic (All Except Hybrid)



































2006-08 ELECTRICAL

Under-dash Fuse/Relay Box - Civic (Except Hybrid & Si)

REMOVAL AND INSTALLATION

SRS components are located in this area. Review the SRS component locations (see
COMPONENT LOCATION INDEX ) and the precautions and procedures (see
PRECAUTIONS AND PROCEDURES ) in the SRS before doing repairs or
service.

REMOVAL

1. Make sure you have the anti-theft code for the audio or the navigation system,

then write down the audio presets.

2. Make sure the ignition switch is OFF.
3. Disconnect the negative battery cable, then disconnect the positive cable, and

wait at least 3 minutes.

4. Remove the driver's dashboard lower cover (see DRIVER'S DASHBOARD

LOWER COVER REMOVAL/INSTALLATION ).

5. Disconnect the connectors from the fuse side of the under-dash fuse/relay box

(A).

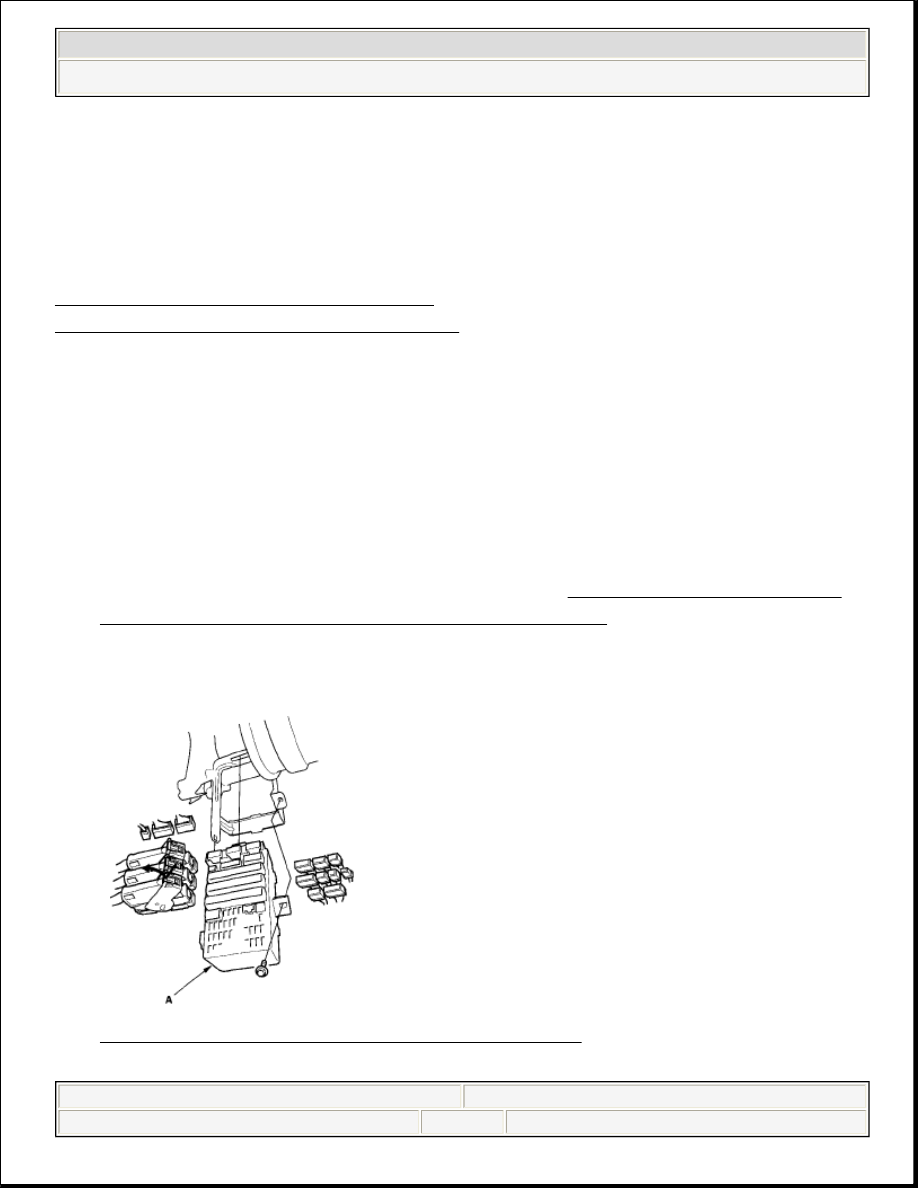

Fig. 1: Identifying Under-Dash Fuse/Relay Box



2008 Honda Civic GX

2006-08 ELECTRICAL Under-dash Fuse/Relay Box - Civic (Except Hybrid & Si)





2008 Honda Civic GX

2006-08 ELECTRICAL Under-dash Fuse/Relay Box - Civic (Except Hybrid & Si)































































6. Remove the mounting bolt, and pull the fuse/relay box away from the body.
7. Disconnect the connectors from the back side of the under-dash fuse/relay box,

then remove the under-dash fuse/relay box.

8. Carefully remove the relays by prying under the base of the relay.

INSTALLATION

1. Install the relays and connect the connectors to the under-dash fuse/relay box,

then install the under-dash fuse/relay box in the reverse order of removal.

2. Install the removed parts in the reverse order of removal.
3. Connect the positive cable to the battery, then connect the negative cable to the

battery.

4. Register the immobilizer system with the HDS (see IMMOBILIZER-

KEYLESS CONTROL UNIT INPUT TEST ).

5. Enter the anti-theft code for the audio or the navigation system, then enter the

customer's audio presets, and set the clock.

6. Confirm that all systems work properly.

NOTE:

Do not use pliers. Pliers will damage the relays, which
could cause the engine to stall or not start.

NOTE:

The IMOES unit is built into the MICU which is part of
the under-dash fuse/relay box. Because of this
construction, the IMOES must be registered, or the
vehicle will not start.



2008 Honda Civic GX

2006-08 ELECTRICAL Under-dash Fuse/Relay Box - Civic (Except Hybrid & Si)

































2006-08 ELECTRICAL

Under-hood Fuse/Relay Box - Civic (Except Hybrid & Si)

REMOVAL AND INSTALLATION

REMOVAL

1. Make sure you have the anti-theft code for the audio or the navigation system,

then write down the audio presets.

2. Make sure the ignition switch is OFF.
3. Disconnect the negative battery cable, then disconnect the positive cable, and

wait at least 3 minutes.

4. Remove the screws (A) for the alternator and battery cable terminals from the

under-hood fuse/relay box.

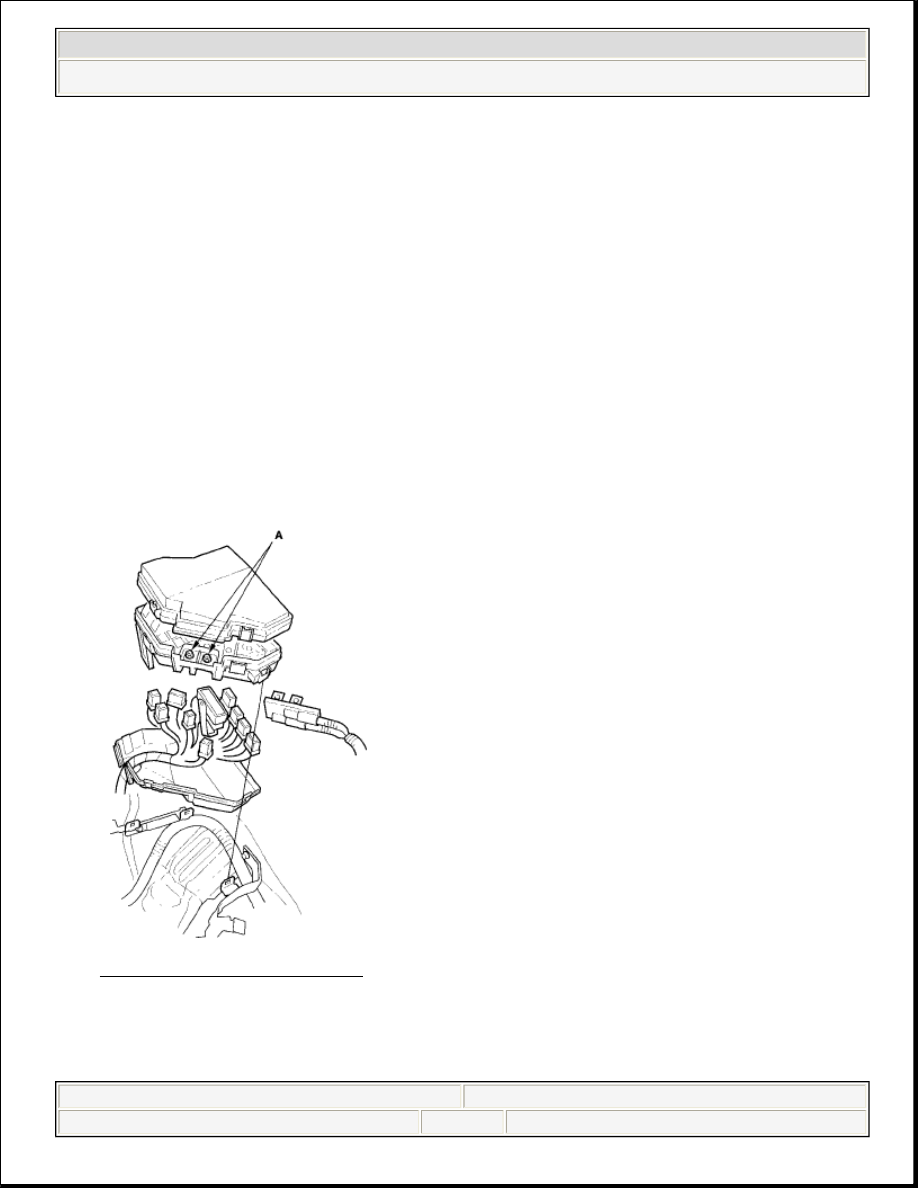

Fig. 1: Identifying Screws

5. Remove the bottom cover from the under-hood fuse/relay box.
6. Disconnect the connectors from the under-hood fuse/relay box.
