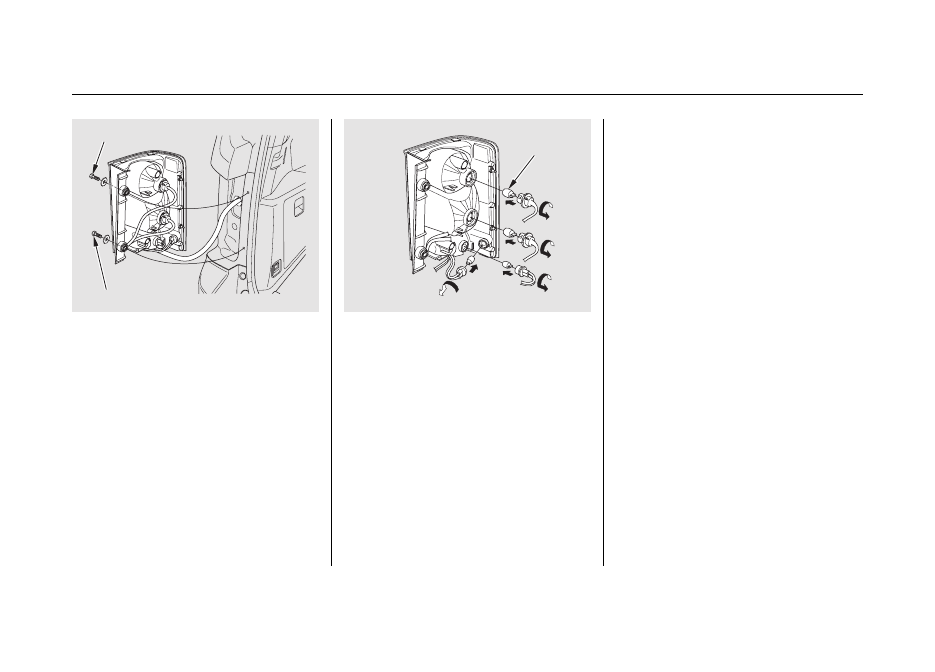

2.   Отверните два болта и снимите задний

комбинированный фонарь в сборе с
задней стойки.

3.   Определите, какая из трех или четырех

ламп перегорела: лампа стоп-сигнала/
заднего габаритного фонаря, лампа
фонаря заднего хода, лампа указателя
поворота или лампа бокового габаритного
фонаря (для некоторых моделей).

4.   Поверните патрон на четверть оборота

против часовой стрелки и выньте его.

5.   Не поворачивая лампу, извлеките ее из

патрона.

6.   Вставьте новую лампу в патрон до упора.

7.   Включите освещение и проверьте

исправность новой лампы.

8.   Вставьте патрон в комбинированный

фонарь и поверните его по часовой
стрелке до фиксации.

9.   Установите задний комбинированный

фонарь в сборе на место. Надежно
заверните два болта.

Приборы освещения и световой сигнализации

БОЛТ

БОЛТ

ЛАМПА

385

Техническое обслуживание автомобиля

Боковые повторители указателей поворота
(Для некоторых вариантов исполнения
автомобиля)
В наружных зеркалах заднего вида имеются
встроенные боковые указатели поворота.
При необходимости замены ламп этих
фонарей, обратитесь на сервисную станцию
официального дилера Honda.

Замена лампы фонаря освещения заднего
регистрационного знака

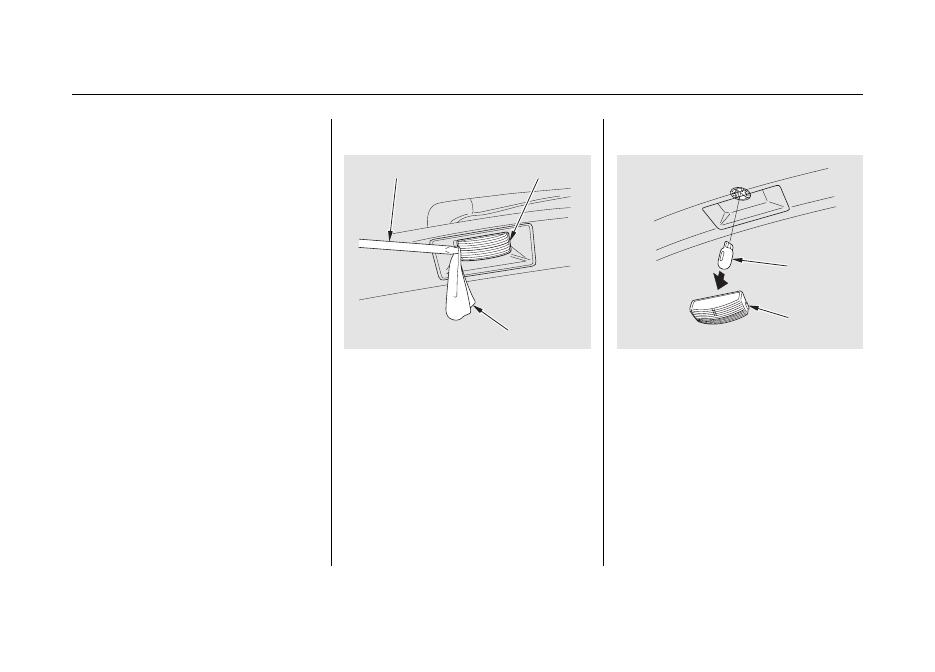

1.   Обернув небольшую отвертку с плоским

жалом куском ткани во избежание
царапин, вставьте жало отвертки между
левым краем рассеивателя и корпусом
фонаря. Рассеиватель отделится от
корпуса фонаря.

2.   Не поворачивая лампу, извлеките ее из

патрона. Вставьте в патрон новую лампу и
нажмите на нее до упора.



3.   Включите габаритные фонари и проверьте

исправность новой лампы.

4.   Установите рассеиватель на корпус

фонаря, учитывая, что первой должна
устанавливаться его правая сторона.
Нажмите на левую сторону рассеивателя
до щелчка.

Приборы освещения и световой сигнализации

ЛАМПА

РАССЕИВАТЕЛЬ

ОТВЕРТКА

РАССЕИВАТЕЛЬ

ТКАНЬ

386

Техническое обслуживание автомобиля

Замена лампы дополнительного верхнего
стоп-сигнала

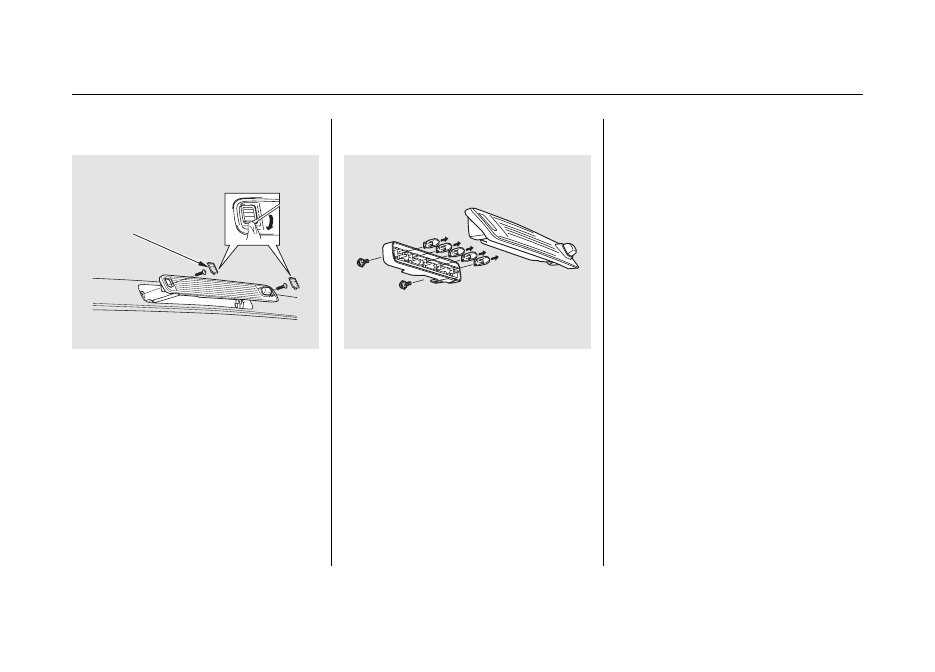

1.   Подложите кусок ткани на край сегмента

рассеивателя. Снимите каждый сегмент
рассеивателя, аккуратно поддев его
небольшой отверткой с плоским жалом.

2.   Отверните винты, расположенные под

каждым сегментом рассеивателя.

3.   Снимите фонарь в сборе с двери

багажного отделения.

4.   Отверните два крепежных винта.

5.   Снимите рассеиватель с фонаря.

6.   Не поворачивая лампу, извлеките ее из

патрона. Вставьте новую лампу в патрон
до упора.

7.   Установите рассеиватель обратно на

фонарь и заверните крепежные винты.

8.   Включите освещение и проверьте

исправность новой лампы.

9.   Установите фонарь в сборе на дверь

багажного отделения. Установите на
место винты и надежно заверните
их. Установите на место сегменты
рассеивателя.

Приборы освещения и световой сигнализации

СЕГМЕНТ РАССЕИВАТЕЛЯ

387

Техническое обслуживание автомобиля

Замена ламп в плафонах освещения салона
Плафоны освещения салона, индивидуаль-
ного освещения, подсветки косметического
зеркала, встроенного в солнцезащитный
козырек и подсветки дверных порогов разби-
раются одним и тем же способом, однако в
них используются различные лампы.

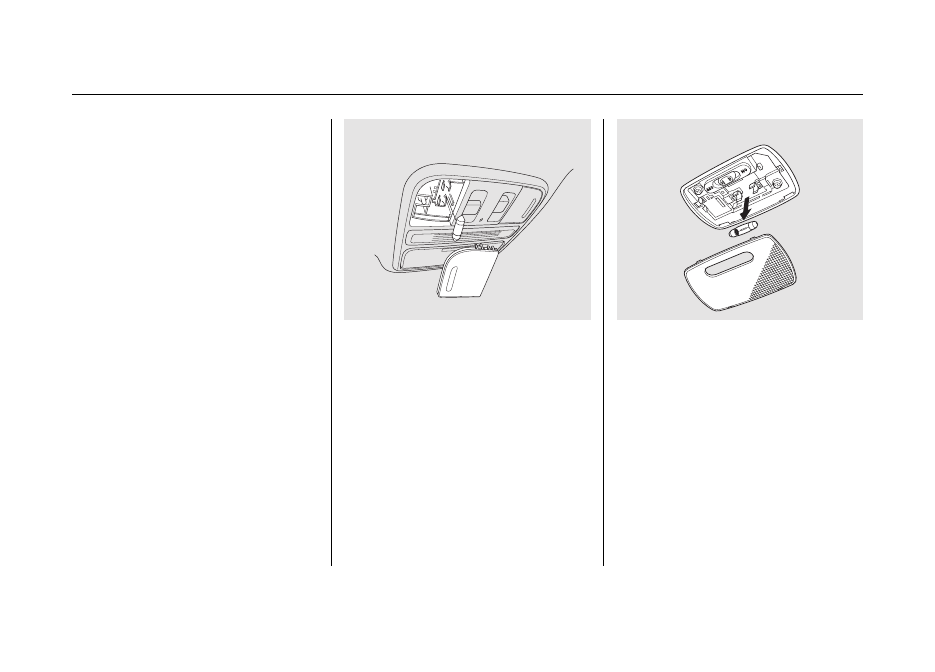

1.   Снимите рассеиватель плафона, просунув

пилку для ногтей или небольшую
отвертку под кромку рассеивателя и
нажав на отвертку, как на рычаг. Не
нажимайте на кромку корпуса плафона,
окружающую рассеиватель.

Передний верхний плафон /Плафоны мест-
ного освещения:
Подденьте задний край рассеивателя.

Плафон освещения багажного отделения:
Подденьте задний край рассеивателя.

(Продолжение на следующей странице)

Приборы освещения и световой сигнализации

ПЕРЕДНИЙ ВЕРХНИЙ ПЛАФОН /
ПЛАФОНЫ МЕСТНОГО ОСВЕЩЕНИЯ

ПЛАФОН ОСВЕЩЕНИЯ
БАГАЖНОГО ОТДЕЛЕНИЯ
