У

странение неисправностей в пу

ти

384

Предохранители

Расположение предохранителей

Если не работает какое-либо электрическое оборудование,
то поверните ключ зажигания в положение LOCK



(Блокировка)

*1

 и проверьте исправность предохранителей.

Расположение предохранителей приведено на крышке блока
предохранителей. Определите расположение предохраните-
ля, который может являться причиной неисправности, по его
номеру и схеме на крышке блока предохранителей.

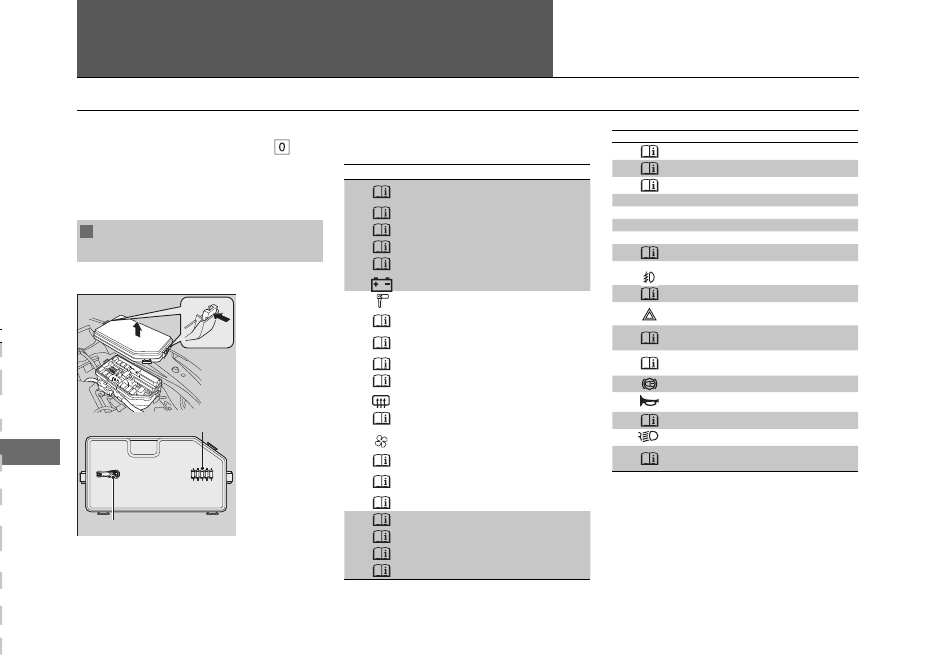

    Главный блок предохранителей

в моторном отсеке

Блок расположен рядом с аккумуляторной батареей.
Чтобы открыть блок, нажмите на лапки фиксаторов.

*1

: Автомобили, оснащенные системой доступа в автомобиль

без ключа, оборудованы кнопкой ПУСКА/ОСТАНОВКИ ДВИГА-
ТЕЛЯ, а не замком зажигания.

Защищаемые электрические цепи



и номинальный ток предохранителей

Защищаемая цепь

1

Электрический усилитель рулевого управ-

ления (EPS)

Свечи накаливания*

Насос системы ABS/VSA

ABS/VSA FSR

ST/MG SW

Главный предохранитель

2



Ключ зажигания

Главный предохранитель блока 1

Главный предохранитель блока 2

Главный предохранитель фар

DC/DC 1

Обогреватель заднего стекла

DC/DC 2

Электродвигатель вентилятора

системы вентиляции

Омыватель фар*

Электродвигатель вспомогательного

вентилятора

Электродвигатель основного вентилятора

3

PTC Heater 1*

PTC Heater 2*

PTC Heater 3*

PTC Heater 4*

Защищаемая цепь

4

IGPS

5

Предохранитель ST MOT, STRLD

6

Индикатор подогревателя топлива*

7

—

—

8

—

—

9

—

—

10

—

11

Фонарь заднего хода 2

12

Противотуманные фары*

13

—

14

Аварийная световая сигнализация

15

IGP 2*

Датчик LAF*

16

Катушка зажигания*

IGP 2*

17

Стоп-сигнал

18

Звуковой сигнал

19

—

20

Правая фара (ближний свет)

21

Главный предохранитель

системы впрыска топлива

* Для некоторых вариантов исполнения автомобиля

Запасные предохранители

Пинцет для извлечения предохранителей

385

У

странение неисправностей в пу

ти

 Предохранители

 Расположение предохранителей

Защищаемая цепь

22

DBW*

Back Up FIECU*

23

Левая фара (ближний свет)

24

Омыватель фар*

25

Муфта MG

26

Главный предохранитель омывателя

27

Главный предохранитель маломощных

ламп

28

Освещение салона

29

Фонарь заднего хода

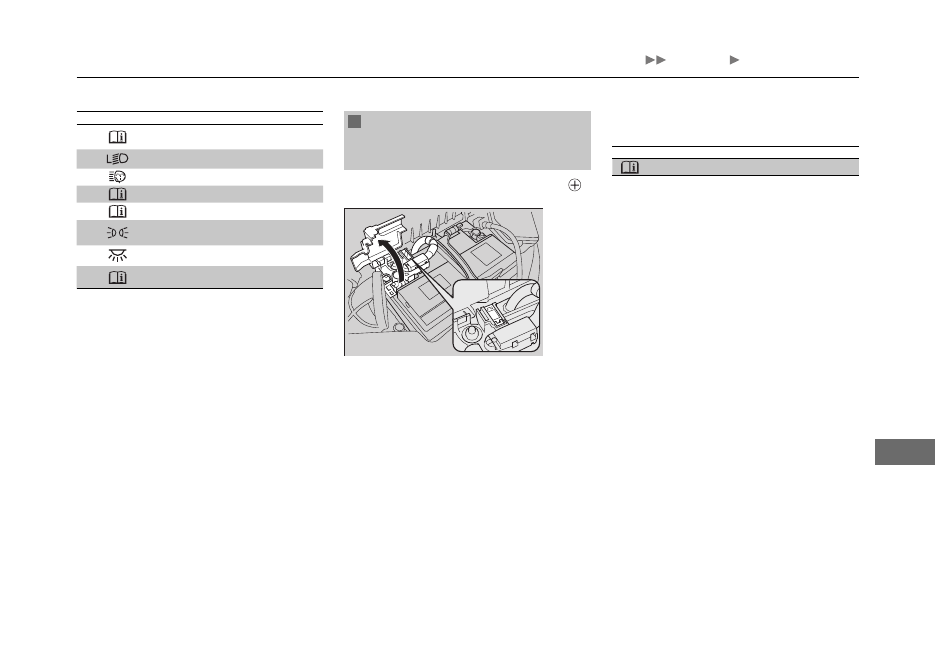

    Дополнительный блок

предохранителей в моторном
отсеке

Блок расположен рядом с положительным выводом



аккумуляторной батареи.

Поднимите крышку.
Замена этого предохранителя должна производиться
специалистами дилерского центра.

Расположение предохранителя приведено на крышке
блока предохранителей.

Защищаемые электрические цепи



и номинальный ток предохранителей

Защищаемая цепь

Аккумуляторная батарея

* Для некоторых вариантов исполнения автомобиля

Продолжение на следующей странице

У

странение неисправностей в пу

ти

386

 Предохранители

 Расположение предохранителей

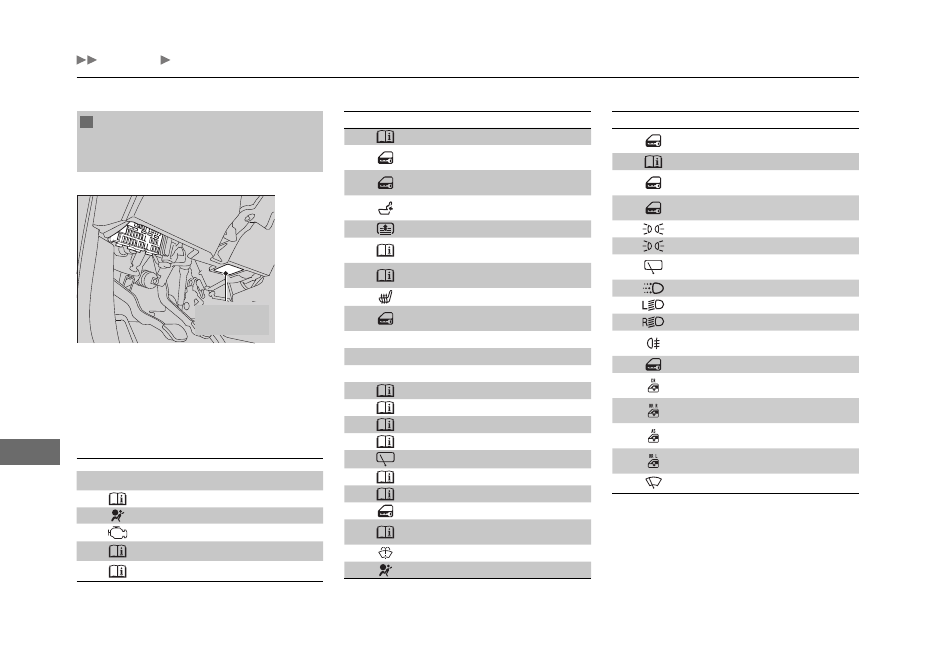

    Внутренний блок предохра-

нителей, расположенный
с водительской стороны

Блок расположен под панелью управления.

Расположение предохранителей приведено в табличке,
расположенной под рулевой колонкой.
Определите расположение предохранителя, который
может являться причиной неисправности, по его номеру
и схеме, приведенной в табличке.

Защищаемые электрические цепи



и номинальный ток предохранителей

Защищаемая цепь

1

—

—

2

ACG

3

SRS

4

Fuel Pump

5

Sub Fuse Box

6

Option

Защищаемая цепь

7

VB SOL*

8

Моторедуктор дверного замка 2

(разблокировка)

9

Моторедуктор дверного замка 1

(разблокировка)

10

Поясничная поддержка*, боковая под-

держка*

11

Солнцезащитная шторка*

12

Электрическая розетка

(в отделении центральной консоли)

13

Электрическая розетка

(в багажном отделении)*

14

Обогреватели сидений*

15

Моторедуктор замка водительской двери

(разблокировка)

16

—

—

17

—

—

18

—

—

19

ACC

20

Блокировка ключа зажигания ACC

21

Дневное наружное освещение

22

Система отопления и кондиционирования

23

Очиститель заднего стекла*

24

Дополнительный блок предохранителей

25

ACC*

26

—

27

Электрическая розетка

(на передней консоли)

28

Омыватель*

29

ODS

Защищаемая цепь

30

Моторедуктор замка водительской двери

(блокировка)

31

Smart*

32

Моторедуктор дверного замка 2 (блоки-

ровка)

33

Моторедуктор дверного замка 1 (блоки-

ровка)

34

Маломощные лампы

35

Освещение

36

Главный предохранитель очистителя за-

днего стекла*

37

Дневное наружное освещение

38

Левая фара (дальний свет)

39

Правая фара (дальний свет)

40

Индикатор включения заднего противо-

туманного фонаря

41

Замки дверей

42

Электрический стеклоподъемник двери

водителя

43

Электрический стеклоподъемник боковой

задней правой двери

44

Электрический стеклоподъемник двери

переднего пассажира

45

Электрический стеклоподъемник боковой

задней левой двери

46

Очиститель ветрового стекла

Табличка со схемой
расположения
предохранителей

* Для некоторых вариантов исполнения автомобиля

387

У

странение неисправностей в пу

ти

 Предохранители

 Расположение предохранителей

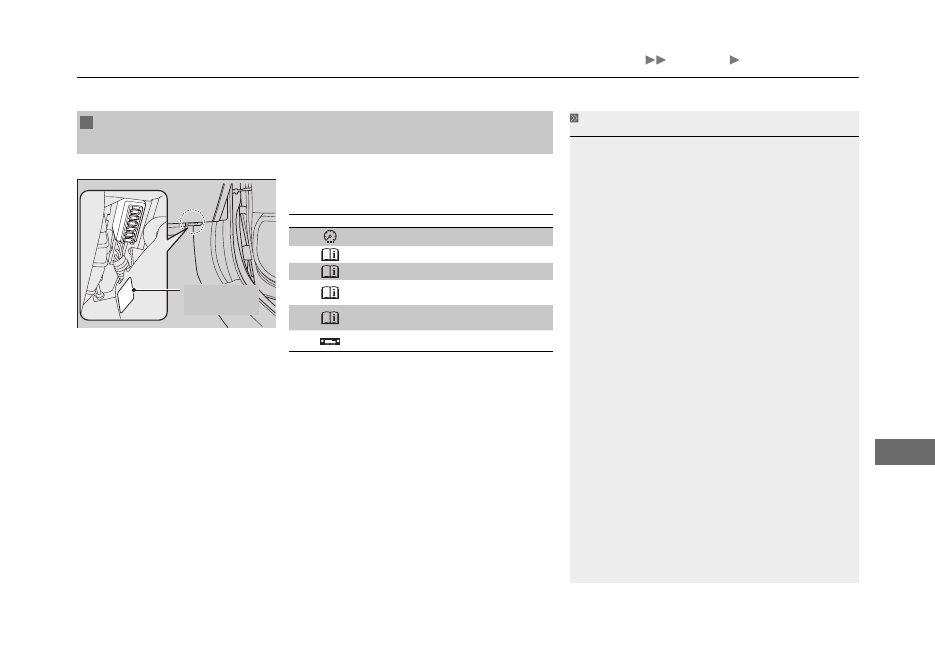

    Внутренний блок предохранителей, расположенный

с пассажирской стороны

Блок расположен под панелью управления с пассажирской стороны.

Табличка со схемой
расположения
предохранителей

Защищаемые электрические цепи и номинальный



ток предохранителей

Защищаемая цепь

1

Приборная панель

2

Системы ABS/VSA

3

MICU

4

Главный предохранитель

фонаря заднего хода 2

5

Аудиосистема в положении

выключателя зажигания ACC

6

Аудиосистема

 Внутренний блок предохранителей, расположенный

  с пассажирской стороны

Расположение предохранителей приведено на боковой



панели.
Определите расположение предохранителя, который может являться
причиной неисправности, по его номеру и схеме, приведенной в
табличке.
