Hafei Lobo. Service Manual - part 2

HAFEI

LOBO

POLEA, CIGÜEÑAL - REEMPLAZAR

1332100

0.6

A -  CON EL AIRE ACONDICIONADO

133210A

0.1

PARTE TRASERA DE CORREA DENTADA DE CUBIERTA - REEMPLAZAR

1332300

1.6

A- CON DIRECCION HIDRAULICA

13323A

0.6

B - CON EL AIRE ACONDICIONADO

133230B

0.1

CORREA DE TIEMPO - REEMPLAZAR

1332500

1.1

A- CON DIRECCION HIDRAULICA

133250A

0.2

B - CON EL AIRE ACONDICIONADO

133250B

0.1

4

CORREA TIEMPO - AJUSTE

1332700

1.4

TENSOR, CORREA DENTADA - REEMPLAZAR

1332900

1.4

Inc.: CORREA DENTADA DE R Y DE I, UNA CUBIERTA MÁS BAJA, MOTOR
AJUSTA.
A- CON DIRECCION HIDRAULICA

133290A

0.1

B - CON EL AIRE ACONDICIONADO

133290B

0.1

PIÑÓN, SINCRONIZACIÓN DEL CIGÜEÑAL - REEMPLAZAR

1333100

1.4

Inc.: CORREA DENTADA DE R Y DE I, UNA CUBIERTA MÁS BAJA, MOTOR
AJUSTA.
A- CON DIRECCION HIDRAULICA

133310A

0.6

B - CON EL AIRE ACONDICIONADO

133310B

0.1

PIÑÓN DEL CIGÜEÑAL - REEMPLAZAR

1333300

1.5

Inc.:  CORREA DENTADA DE R Y DE I, IGNICIÓN TIEMPO
A- CON DIRECCION HIDRAULICA

133330A

0.6

B - CON EL AIRE ACONDICIONADO

133330B

0.1

BOMBA Y/O JUNTA, LÍQUIDO REFRIGERANTE - REEMPLAZAR

1333500

2.1

A- CON DIRECCION HIDRAULICA

133350A

0.1

B - CON EL AIRE ACONDICIONADO

133350B

0.3

9

SENSOR POSICCON DEL CIGÜEÑAL - REEPLAZAR

1333700

0.3

10

CUBIERTA, CORREA DE IMPULSIÓN DEL ÁRBOL DE LEVAS -
REEMPLAZAR

1334100

0.9

MOTOR

IR A 1

MOTOR B

IR A B

INICIO

INICIO

1B - 21

1

2

7

8

DESCRIPCIÓN DE OPERACIÓN

No

CODIGO

OPERACIÓN

3

5

6

POLEA Y BOMBA DE AGUA

MOTOR DE HAFEI LOBO  MECÁNICO – POLEA Y BOMBA DE AGUA   (133)

HAFEI

LOBO

1

MONTAJE, MOTOR (FRENTE EL DERECHO) - REEMPLAZAR

1380100

0.9

1380300

0.9

3

MONTAJE, CAJA (FRENTE - IZQUIERDO) - REEMPLAZAR

138500

0.5

MONTAJE, CAJA (CENTRO - POSTERIOR) - REEMPLAZAR

1380700

0.9

A - CAJA AUTOMATICA

138070A

0.4

5

MONTAJE, MOTOR (CENTRO - FRENTE) - REEMPLAZAR

1380800

-

PROTECTOR MOTOR - REEMPLAZO

DERECHO

1382100

0.3

IZQUIERDO

1382200

0.3

CENTRO

1382300

-

MOTOR

IR A 1

MOTOR B

IR A B

INICIO

INICIO

6

4

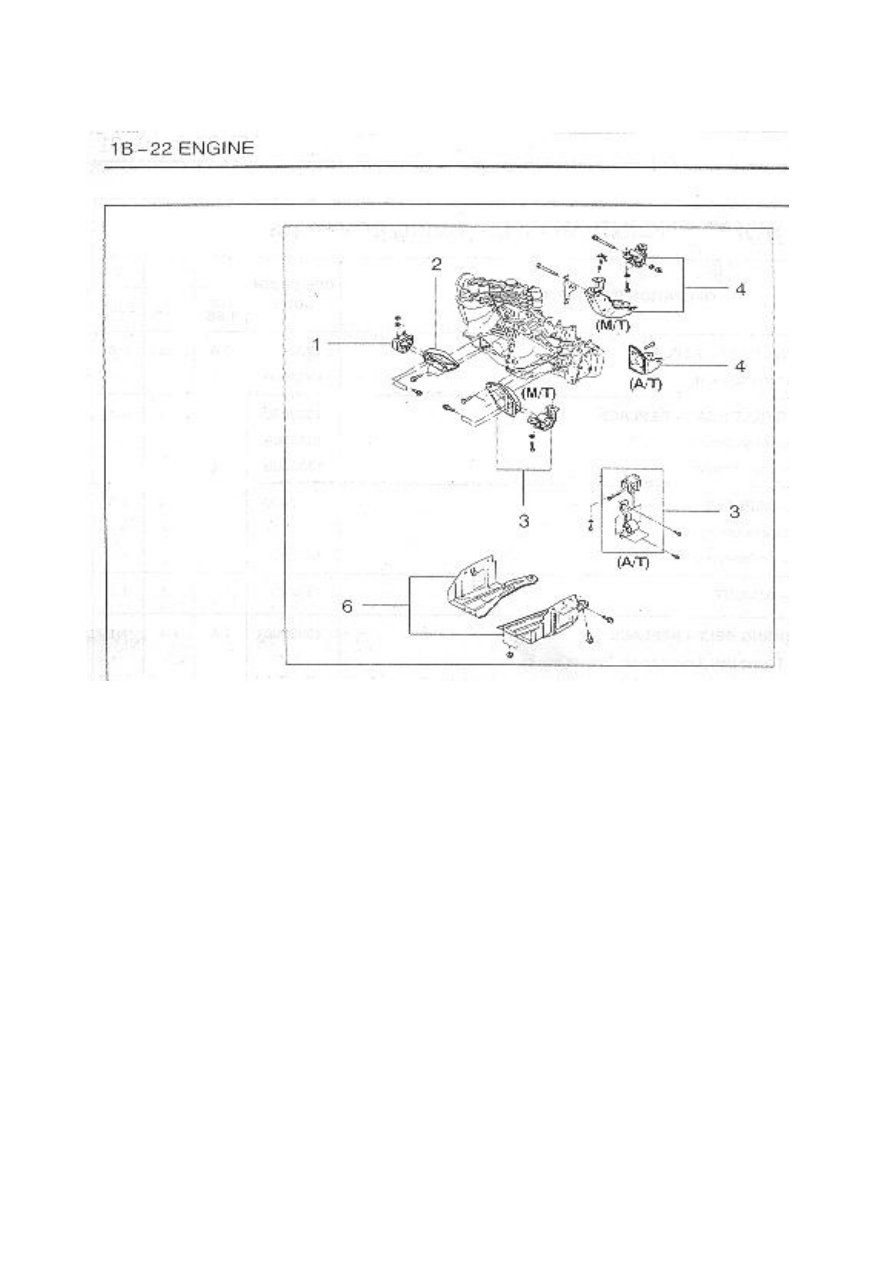

MOTOR DE HAFEI LOBO  MECÁNICO - MONTAJE SOPORTE MOTOR  (138)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2

SOPORTE, MONTAJE DE MOTOR (FRENTE EL DERECHO) -
REEMPLAZAR

1B – 23

SOPORTE MOTOR

1D - 3

RADIADOR

IR A 1D-3

1D - 5

VENTILADOR

IR A 1D-5

1D - 7

MANGUERA Y FRASCO EXPANSIÓN

IR A 1D-7

1D – 9

TERMÓSTATO

IR A 1D-9

1 D

REFRIGERACION

HAFEI

LOBO

1

MARTILLO O ENCHUFE, DREN DEL RADIADOR - REEMPLAZAR

1410300

0.4

ASAMBLEA DEL RADIADOR - REEMPLAZAR

1410500

0.8

A - CON CAJA AUTOMATICA

141050A

0.1

SISTEMA DE ENFRIAMIENTO - FLUJO

1411700

0.8

REFRIGERACION

IR  1D

MOTOR

IR A 1

INICIO

INICIO

No

1D - 3

1 RADIADOR

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2

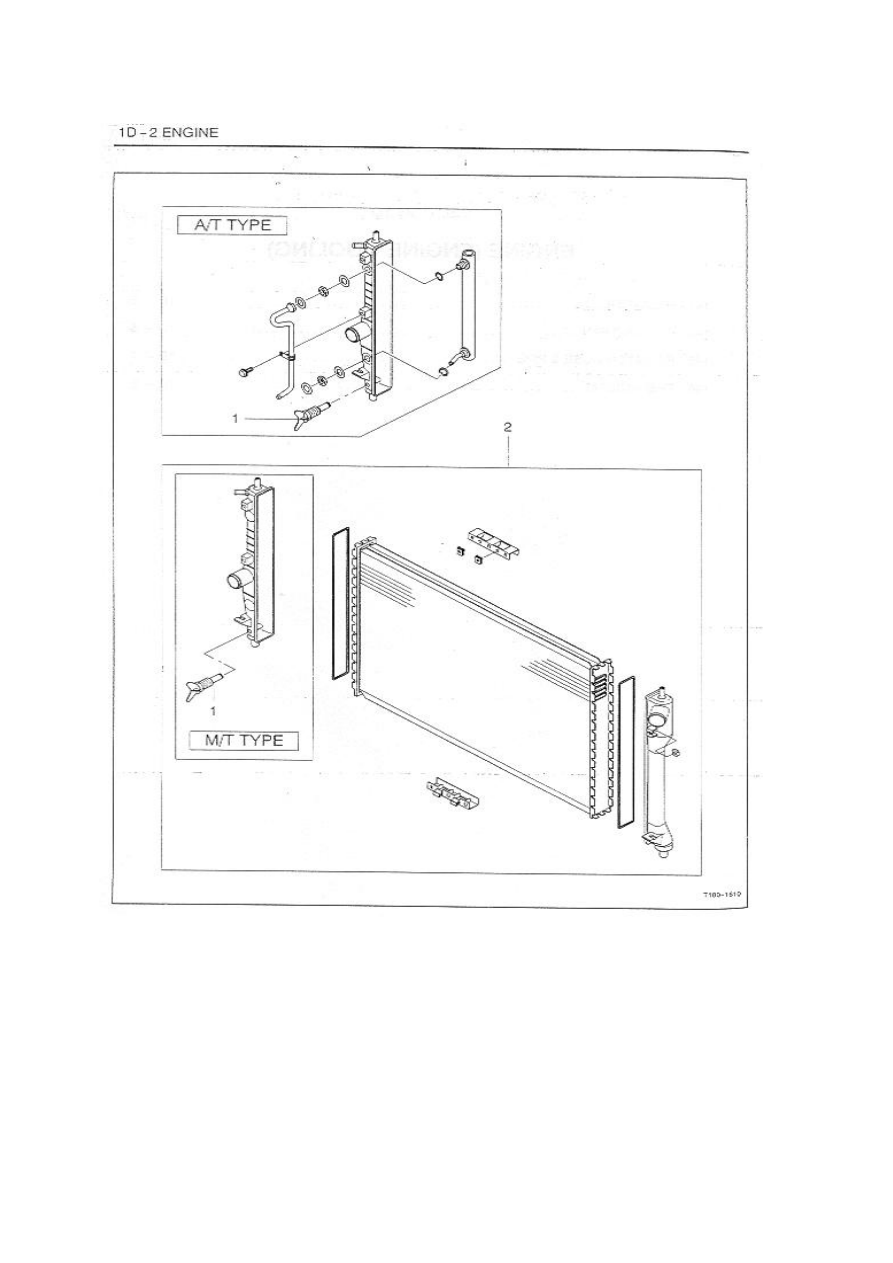

REFRIGERACION DEL MOTOR - RADIADOR  (141)

HAFEI

LOBO

1

SOPORTE, RADIADOR (SUPERIOR) - REEMPLAZAR

1430300

0,2

1430500

0.3

1430700

0.4

A - SHROUD, VENTILADOR RADIADOR (TODAS)

143070A

0.1

MOTOR Y/O LÁMINA, VENTILADOR ELÉCTRICO - REEMPLAZAR

DERECHA

1431100

0.4

IZQUIERDA

1431200

0.4

AMBOS

1431300

0.5

REFRIGERACION

IR  1D

MOTOR

IR A 1

INICIO

INICIO

3

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

CUBIERTA, VENTILADOR DEL RADIADOR (UNA SOLA PIEZA) -
REEMPLAZAR

1D - 5

VENTILADOR

4

2

DESVIACIÓN Y/O SELLO, RADIADOR (MÁS BAJO) - REEMPLAZAR

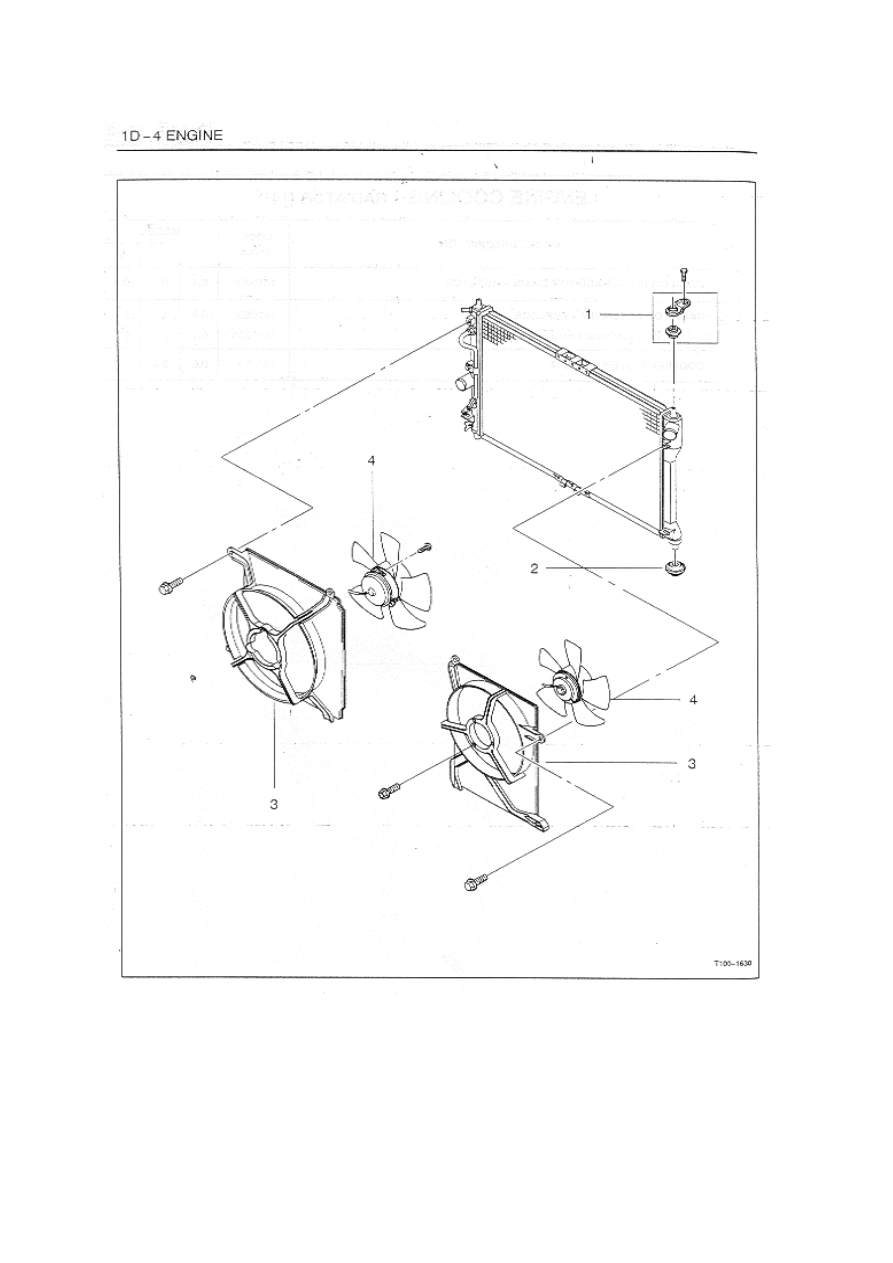

REFRIGERACION DEL MOTOR - VENTILADOR (143)

No

HAFEI

LOBO

1

TUBO, DESBORDAMIENTO - REEMPLAZAR

1450300

0.2

1450400

0.4

3

ABRAZADERA, MANGUERA DEL RADIADOR - REEMPLAZAR

1450500

0.4

A - POR CADA UNA ADICIONAL

145050A

0.1

MANGUERA,  LÍQUIDO REFRIGERADOR SUPERIOR DEL MOTOR -
REEMPLAZAR

1450700

0.4

MANGUERA, UN LÍQUIDO REFRIGERADOR MÁS BAJO DEL MOTOR -
REEMPLAZAR

1450800

0.4

MANGUERA, AMBO LÍQUIDO REFRIGERADOR DEL MOTOR -
REEMPLAZAR

1450900

0.5

MANGUERA, REFRIGERADOR (TUBO A BOMBEAR) - SUBSTITUYEN

1451100

0.7

MANGUERA, REFRIGERADOR (TUBO AL DEPÓSITO) - SUBSTITUYEN

1451200

0.4

TUBO, REFRIGERACION - REEMPLAZAR

1452100

0.9

MANGUERA, CALENTADOR DE ENTRADA - REEMPLAZAR

1453100

0.5

MANGUERA, CALENTADOR DE SALIDA - REEMPLAZAR

1453200

0.5

MANGUERA, CALENTADOR TODAS - REEMPLAZAR

1453300

0.6

6

TAPA, RADIADOR - REEMPLAZAR

1454100

0.2

7

INSTALE TUBOS, BOMBA DEL RADIADOR - REEMPLAZAR

1454300

0.9

8

DISTRIBUIDOR DE AGUA - REEMPLAZAR

1454500

0.5

1454700

0.5

REFRIGERACION

IR  1D

MOTOR

IR A 1

INICIO

INICIO

DEPÓSITO, LÍQUIDO REFRIGERADOR DEL RADIADOR - REEMPLAZAR

4

5

9

MANGUERA, CUERPO DE VÁLVULA REGULADORA (ALIMENTACIÓN) -
SUBSTITUYEN

1D - 7

MANGUERA Y FRASCO EXPANSIÓN

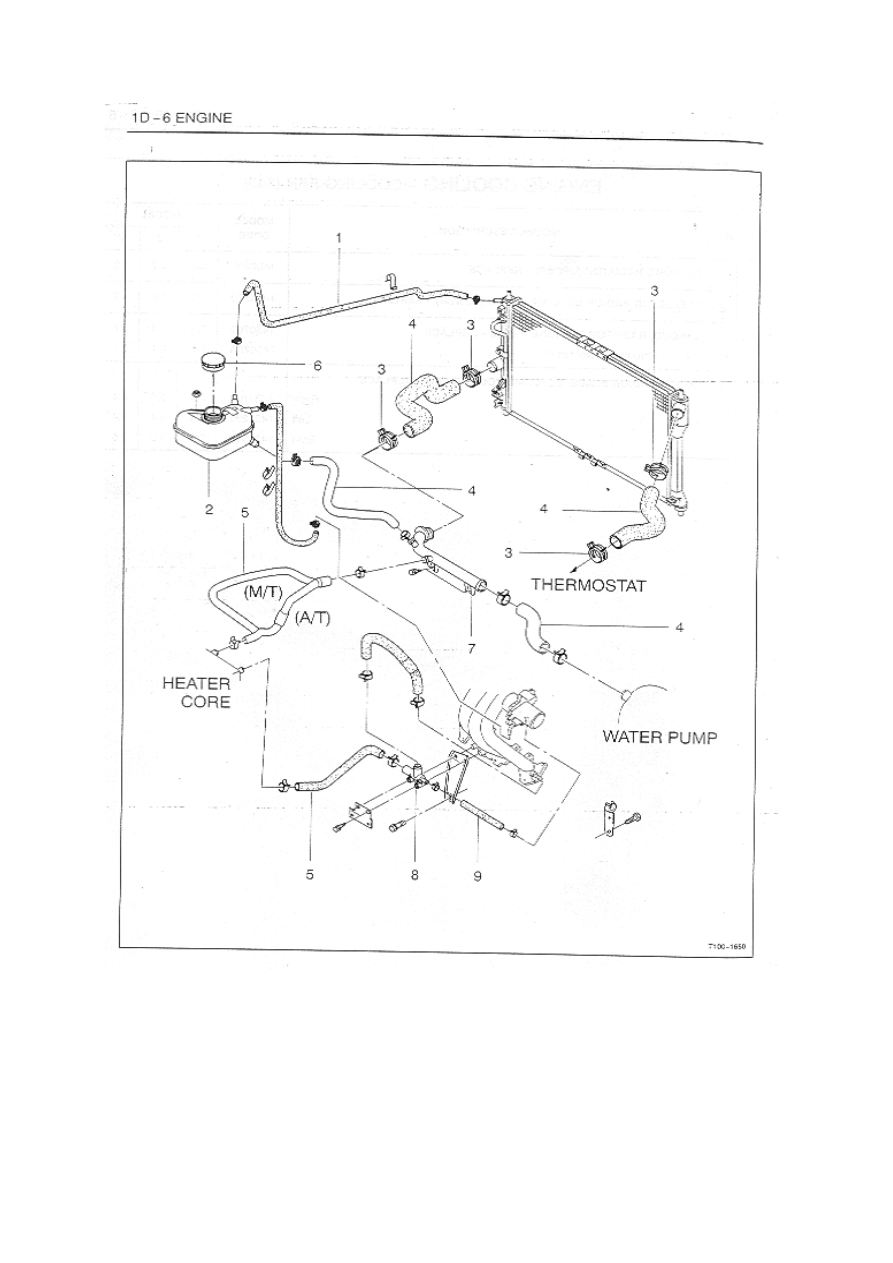

REFRIGERACION DEL MOTOR - MANGUERA Y FRASCO DEL RADIADOR  (145)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2

HAFEI

LOBO

1

EL TERMÓSTATO, SALIDA Y/O EMPAQUE - SUBSTITUYEN

1480300

2.4

2

CUBIERTA, TERMÓSTATO - REEMPLAZAR

1480700

2.4

REFRIGERACION

IR  1D

MOTOR

IR A 1

INICIO

INICIO

1D – 9

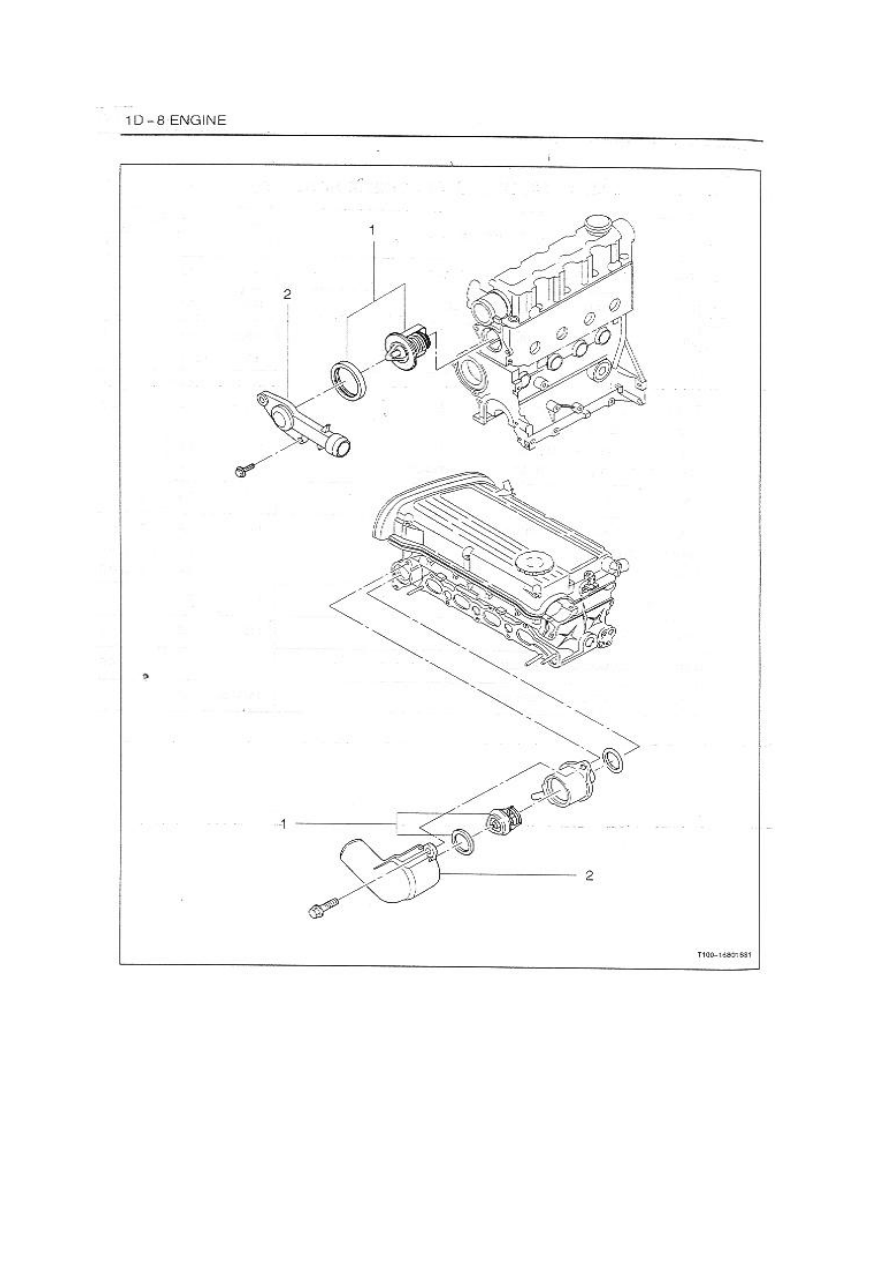

REFRIGERACION DEL MOTOR - TERMÓSTATO  (148)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

TERMÓSTATO

1E - 3

CABLE Y DISTRIBUIDOR DE IGNICIÓN

IR A 1E-3

1E - 5

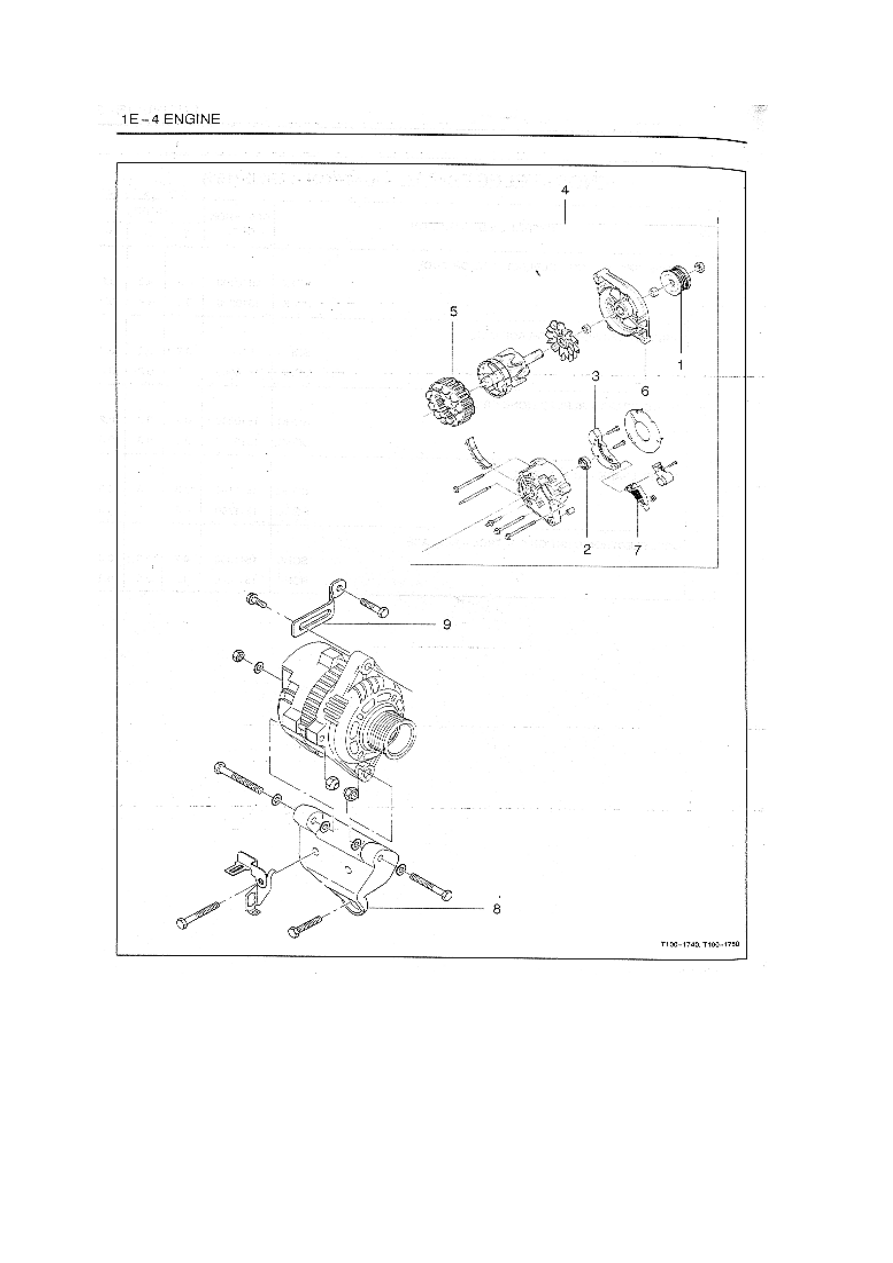

ALTERNADOR

IR A 1E-5

1E - 7

MOTOR DE ARRANQUE

IR A 1E-7

1E - 9

BATERÍA

IR A 1E-9

1E – 11

FUSIBLE Y RELAIS

IR A 1E-11

1E

MOTOR ELECTRICO

HAFEI

LOBO

CABLES, BUJIA - REEMPLAZAR ( UNA O DOS)

1510100

0.2

CABLES, BUJIA - REEMPLAZAR ( TODOS)

1510400

0.2

BUJIA - REEMPLAZAR (UNA O DOS)

1510800

0.2

BUJIA - REEMPLAZAR (TODAS)

1511100

0.3

3

BOBINA - REEMPLAZAR

1511300

0.2

MOTOR ELECTRICO

1E

MOTOR

IR A 1

INICIO

INICIO

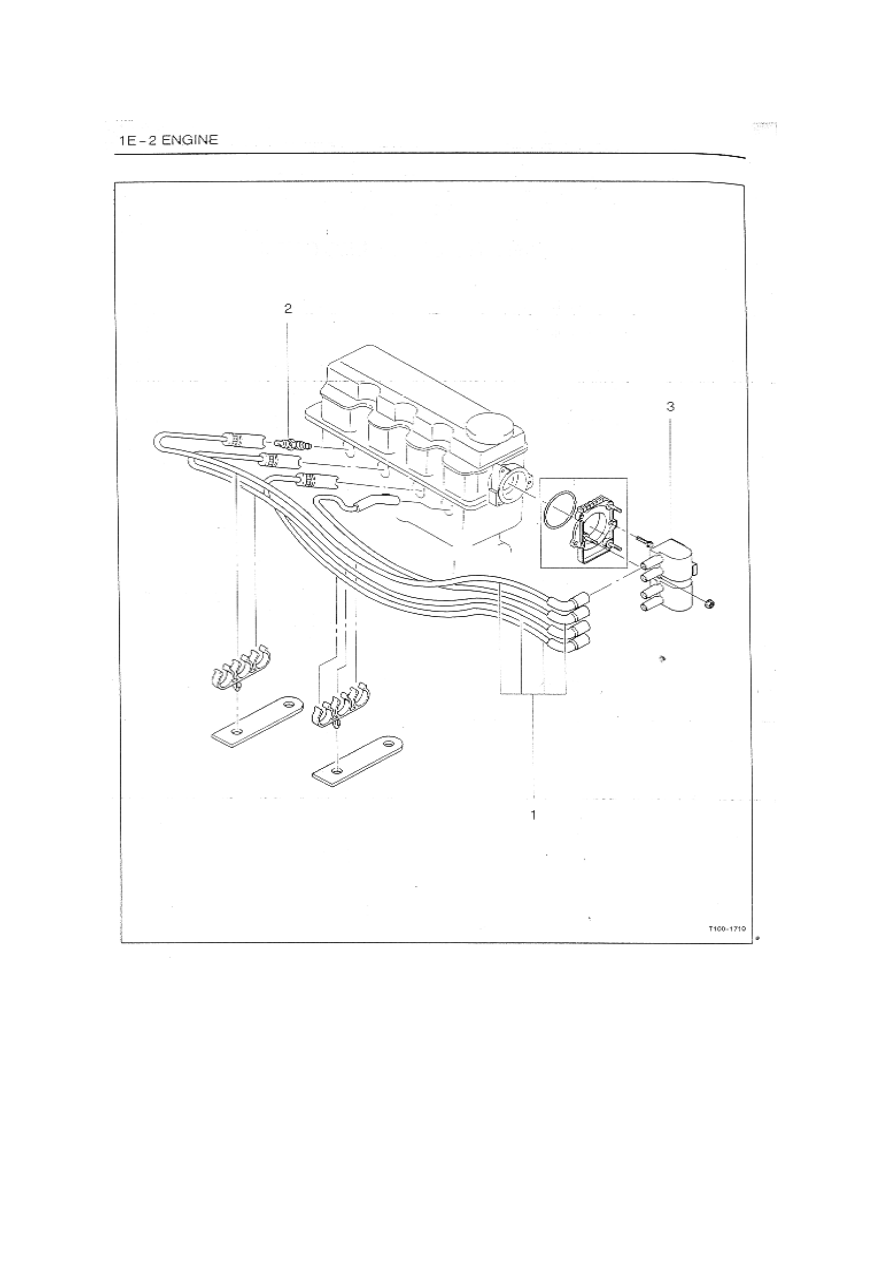

MOTOR ELÉCTRICO - CABLE Y DISTRIBUIDOR DE IGNICIÓN  (151)

1E - 3

CABLE Y DISTRIBUIDOR DE IGNICIÓN

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

2
