HAFEI BRIO. Руководство - часть 79

4). Измерить клапанный зазор с помощью шаблона согласно следующей процедуре.

(1). Измерить клапанный зазор в зоне клапанов (1) и (7).

(2). Повернуть коленчатый вал на 90° по часовой стрелке с помощью накидного гаечного
ключа 17 мм.

(3). Убедиться, что кулачки распределительного вала в зоне клапанов, для которых
измеряется зазор, находятся в нормальном положении (в данном случае это относится к
клапанам (3) и (8)), если нет, поворачивать коленчатый вал до тех пор, пока коленчатый
вал не установиться в нормальное положение относительно регулировочной прокладки.

(4). Соответственно описанию операций (2) и (3) проверить зазор для клапанов (4) и (6).

(5). Соответственно описанию операций (2) и (3) проверить зазор для клапанов (2) и (5).

Если величина зазора выходит за пределы диапазона допустимых значений, заменять
регулировочные прокладки до тех пор, пока не будет достигнут заданный зазор или
предел толщины прокладок (заданные значения приведены в таблице 4-24).

Таблица 4-24



На холодном двигателе (15-25

°C)

На горячем двигателе (60-
68

°C)

Впускной 0,21-0,27

Клапанный
зазор (мм)

Выпускной

0,17-0,23

0,20-0,26



* Замена регулировочной прокладки клапанного зазора.

1). Повернуть коленчатый вал до закрывания клапана, на котором заменяется
регулировочная прокладка, затем повернуть толкатель клапана до положения, как
показано на Рис. 4-137.

2). Повернуть коленчатый вал до открывания клапана, на котором заменяется
регулировочная прокладка, затем снять болт крепления крышки подшипника
распределительного вала, для которого производится замена регулировочной прокладки.

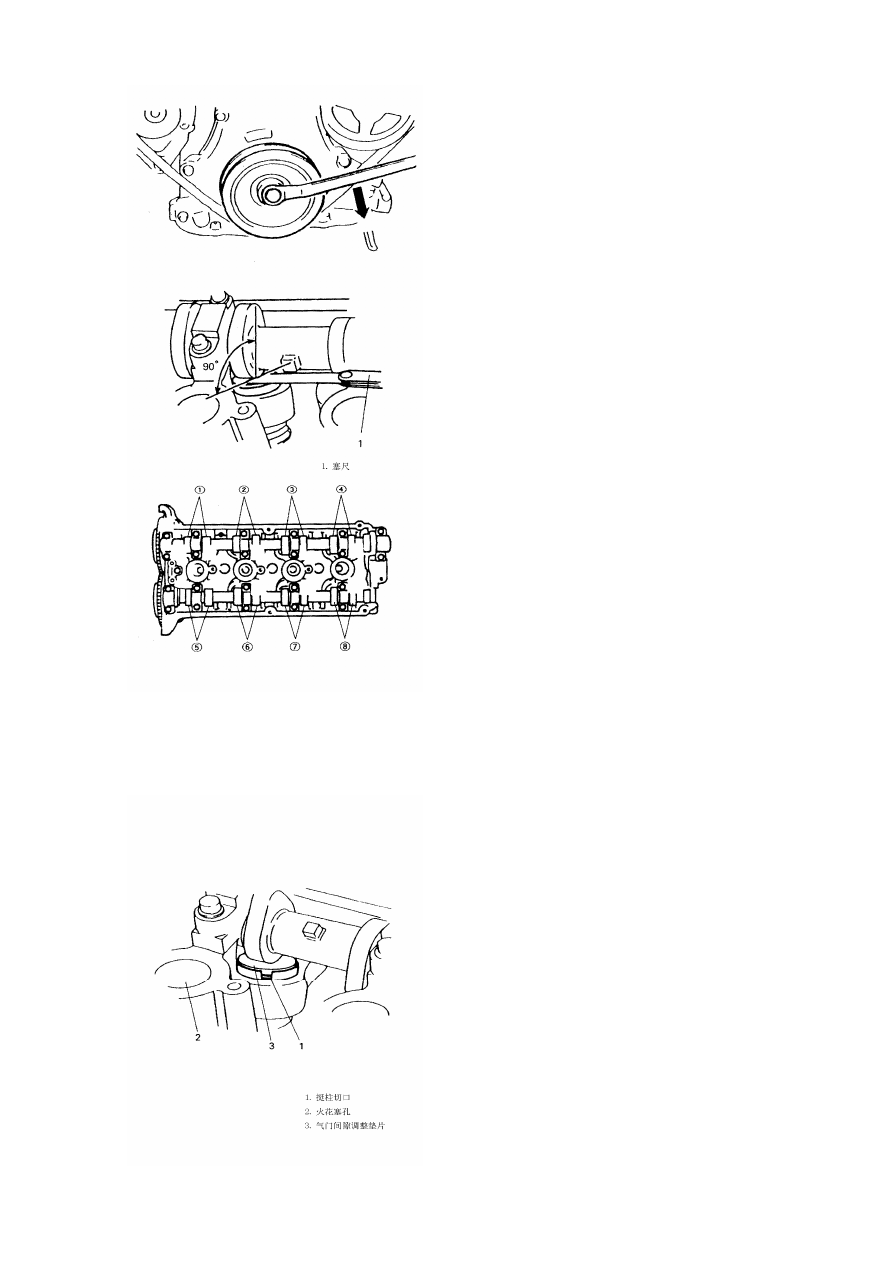

Рис. 4-136.

1. Линейка.



Рис. 4-137.

1. Кромка толкателя клапана; 2. Отверстие для свечи зажигания; 3. Прокладка
регулировки клапанного зазора.

3). Как показано на Рис. 4-138, установить специальный инструмент.

Специальный инструмент.

(A): держатель толкателя клапана.

Предупреждение:

Не прижимать специальный инструмент с усилием к регулировочной прокладке.

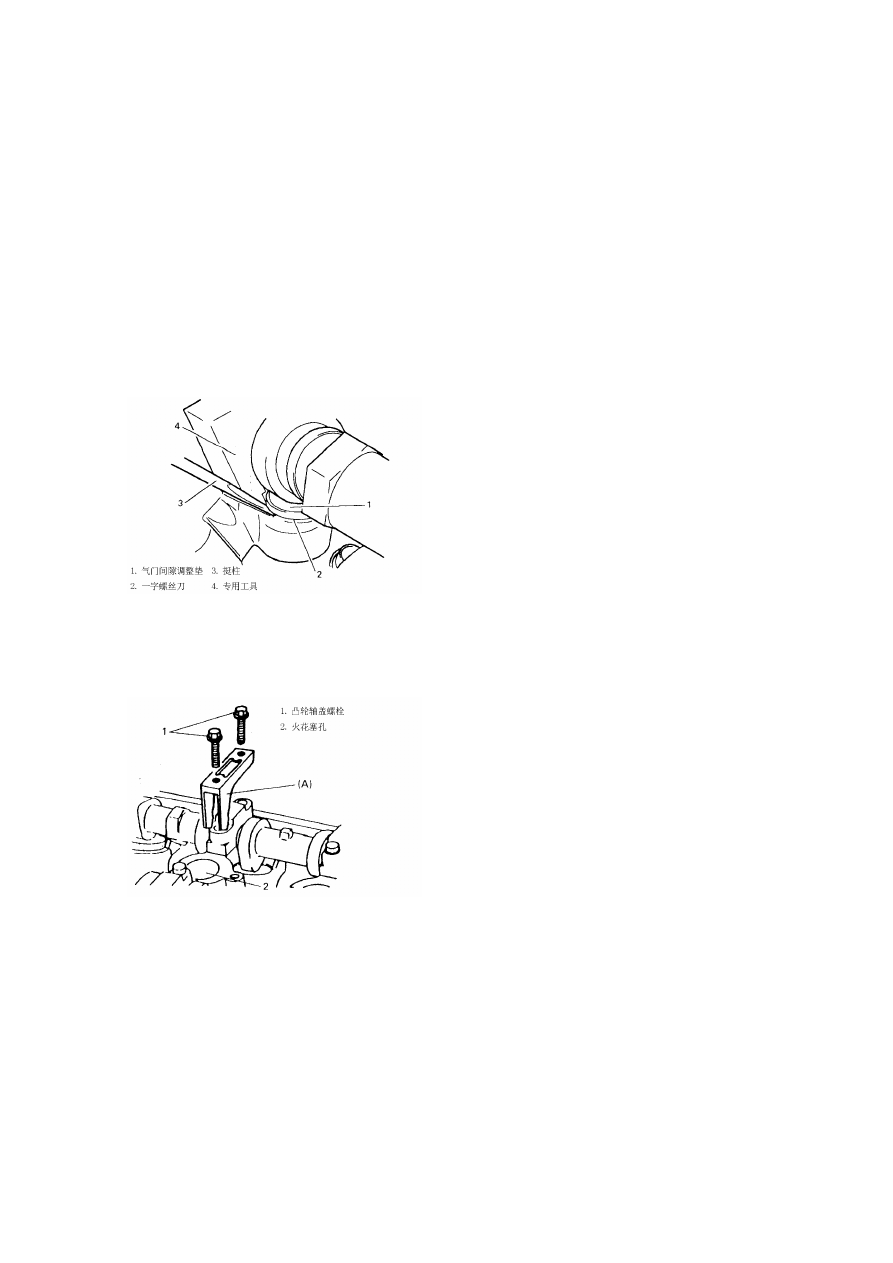

Рис. 4-138.

1. Болт крышки распределительного вала; 2. Отверстие для свечи зажигания.



Рис. 4-139.

1. Прокладка регулировки клапанного зазора; 2. Отвертка с плоской головкой; 3.
Толкатель клапана.

4). Как показано на Рис. 4-139, повернуть распределительный вал примерно на 90°по
часовой стрелке, вынуть регулировочную прокладку.

5). Измерить толщину заменяемой регулировочной прокладки, после чего рассчитать
толщину новой прокладки по следующей формуле.

A=B+C-0,20 мм.

A: толщина новой регулировочной прокладки (мм).

B: толщина заменяемой регулировочной прокладки (мм).

C: Как показано на Рис. 4-140, измерить клапанный зазор (мм).

6). Выбрать регулировочную прокладку по таблице 4-25, установить ее на толкатель
клапана.

Предупреждение:

В процессе установки следить за тем, чтобы сторона регулировочной прокладки с буквами
была обращена в сторону толкателя.

7). Как показано на Рис. 4-141, повернуть распределительный вал против часовой стрелки,
открыть клапан и снять специальный инструмент.

Таблица толщин регулировочных прокладок (мм).

Таблица 4-25

.

8). Затянуть болты до момента затяжки, указанного в спецификации, проверить
регулировку клапанного зазора, как показано на Рис. 4-142.

Момент затяжки: (a): 11 Н*м.

9). После проверки и регулировки зазоров всех клапанов, собрать весь узел в
последовательности, обратной процедуре разборки.



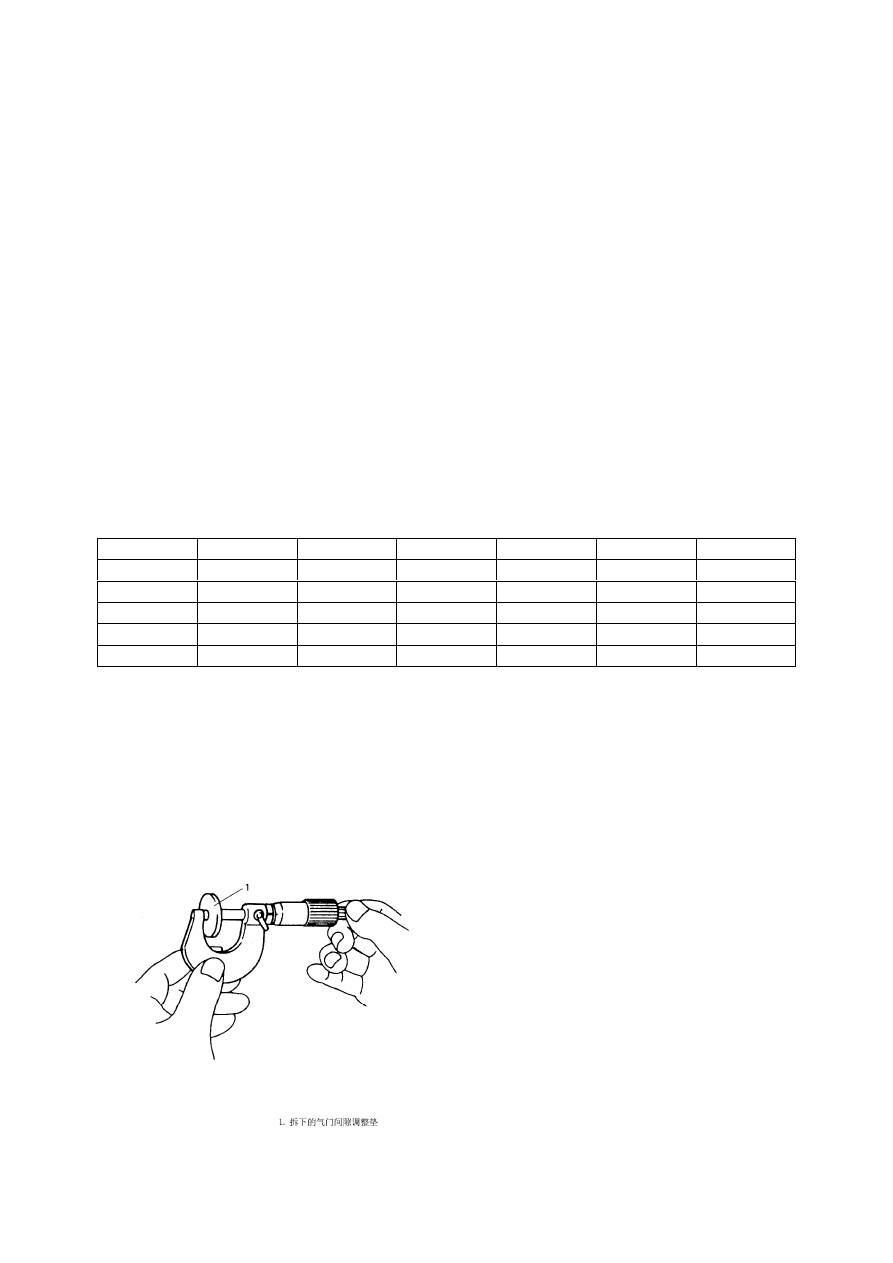

Рис. 4-140.

2,18 2,30 2,42 2,54 2,66 2,78 2,90
2,20 2,32 2,44 2,56 2,68 2,80 2,92
2,22 2,34 2,46 2,58 2,70 2,82 2,94
2,24 2,36 2,48 2,60 2,72 2,84 2,96
2,26 2,38 2,50 2,62 2,74 2,86 2,98
2,28 2,40 2,52 2,64 2,76 2,88 3,00
