Процедура проверки №4 описана в таблице 20-33 и показана на рисунке 20-80.

Таблица 20-33.

Лампы освещения салона не выключаются (хотя
выключатель освещения салона находится в
положении ‘OFF’)

Причины возникновения неисправности.

Короткое замыкание в кабельной шине, либо
неисправны дверные выключатели.

- Неисправность дверных выключателей.
- Неисправность кабельной шины.



Проверить на разъеме B-55 панели

перемычек.

- Отсоединить разъем, измерить со стороны

кабельной шины.

- Проводимость между контактом 15 и

массой кузова автомобиля.

Норма: проводимость отсутствует.

Нормально Æ

Вынуть контакты всех выключателей.

Проверить, горит ли лампа освещения

внутри салона. Если горит, заменить

выключатели.

Ненормально ↓



Нет ↓

Проверить кабельную шину между панелью

перемычек и лампой освещения внутри

салона. Ненормально – отремонтировать.



Проверить кабельную шину между панелью

перемычек и дверными выключателями.

Ненормально – отремонтировать.



Рисунок 20-80.

Процедура проверки №5 описана в таблице 20-34 и показана на рисунке 20-81.

Таблица 20-34.

Проверка входных контуров всех дверных выключателей.



Импульсная проверка с помощью

устройства MUT-II.

Проверить сигнал на входе всех дверных

выключателей.

Норма: при переключении выключателя из

положения OFF в положение ON и наоборот

устройство MUT-II выдает одиночный

звуковой сигнал.

Ненормально

Æ

Проверить контакты B-55, C-06, C-03, B-13,

C-12, C-15. Ненормально –

отремонтировать.





Нормально ↓





Проверить признаки неисправности.





Ненормально ↓





Проверить кабельную шину между

электронным блоком управления системы

контроля времени и аварийной

сигнализации и всеми дверными

выключателями. Ненормально –

отремонтировать.





Нормально ↓





Проверить признаки неисправности.





Ненормально ↓





Заменить электронный блок управления

системы контроля времени и аварийной

сигнализации.

Рисунок 20-81.

Глава 20. Электрооборудование



912

20.17. Передние противотуманные фары.

1. Демонтаж и установка.

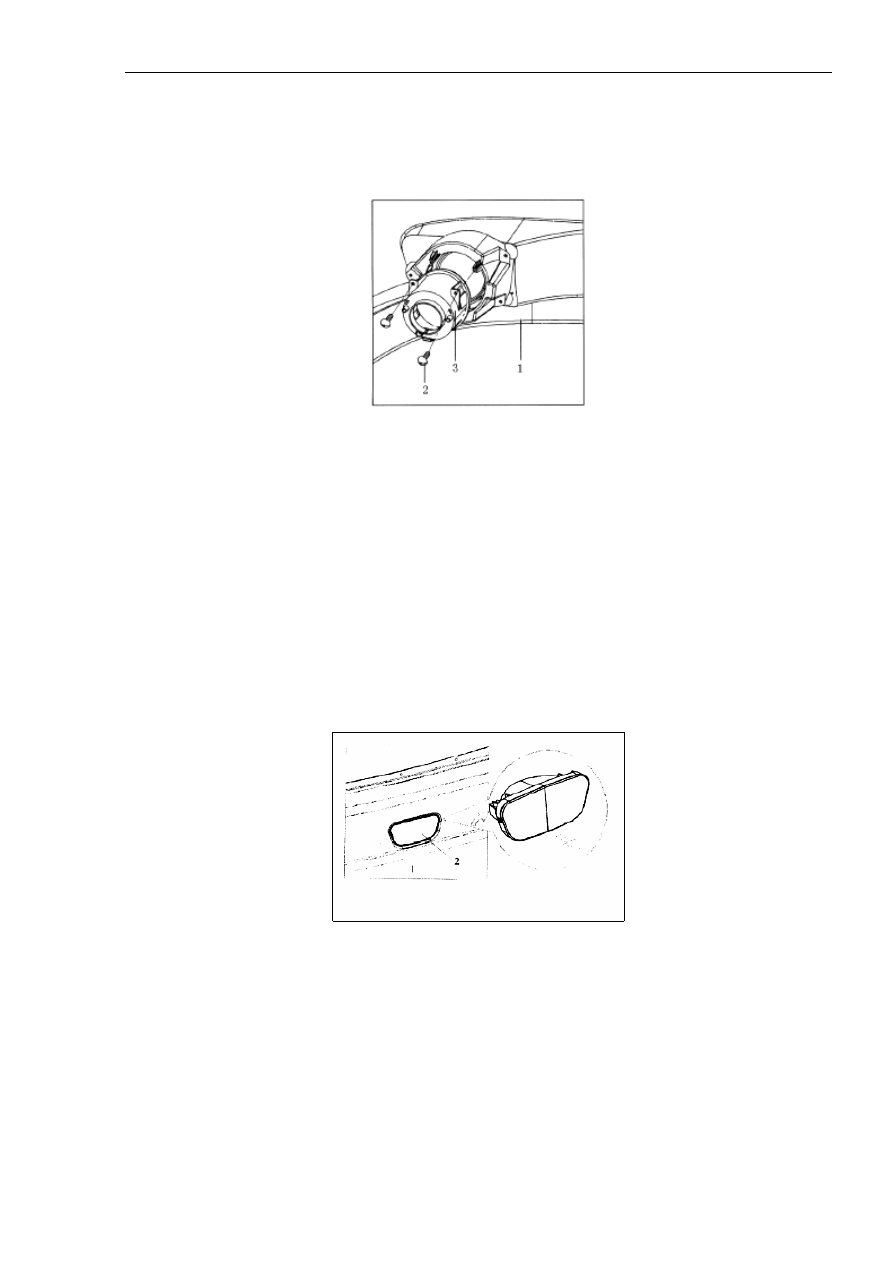

См. рисунок 20-82.



Рисунок 20-82.

Надписи на рисунке: 1. Передний бампер. 2. Самонарезающий винт. 3. Передняя
противотуманная фара.

Последовательность установки.

Установка выполняется в последовательности, обратной процедуре демонтажа.

20.18. Задние противотуманные фары.

1. Демонтаж и установка.

См. рисунок 20-83.



Рисунок 20-83.

Надписи на рисунке: 1. Задний бампер. 2. Задняя противотуманная фара.

Последовательность установки.

Установка выполняется в последовательности, обратной процедуре демонтажа.

Глава 20. Электрооборудование



913

20.19. Стеклоочистители и омыватель переднего ветрового
стекла.

1. Параметры для технического обслуживания.

Параметры для технического обслуживания приведены в таблице 20-35.

Таблица 20-35.

Параметр

Стандартное

значение (мм)

С левой стороны 34+/-5

Положение остановки стеклоочистителей в сборе относительно
ветрового стекла.
Расстояние от переднего торца щетки стеклоочистителя до
декоративного элемента капота двигателя (декоративной панели
вентиляции, с левой стороны).
Расстояние от декоративной накладки шарнира капота двигателя (с
правой стороны) до торца щетки стеклоочистителя.

С правой стороны 30+/-5



2. Специальный ремонтный инструмент.

См. таблицу 20-36.

Таблица 20-36.

Инструмент

Номер части

Наименование

Назначение



MB991502

Устройство
MUT-II

- Проверка кодов неисправностей.
- Проверка сигналов на входе электронного блока
управления системы контроля времени и аварийной
сигнализации.



MB991529

Кабель для
диагностической
проверки

- Проверка кодов неисправностей.
- Проверка сигналов на входе электронного блока
управления системы контроля времени и аварийной
сигнализации.



3. Поиск и устранение неисправностей.

1). Функции диагностики.

Основные моменты проверки входных параметров (электронная система контроля
времени и аварийной сигнализации).

(1). Подключить устройство MUT-II или вольтметр к разъему для подключения
диагностической аппаратуры, выполнить проверку параметров на входе (см. описание
способов поиска и устранения неисправностей, а также важнейших моментов проверки в
разделе 20A.1).

(2). Выполняется проверка параметров на входе следующих выключателей:

Выключатель стеклоочистителей:

- положение режима LO;
- положение режима HI;
- положение режима INT.

Глава 20. Электрооборудование



914

Выключатель омывателя стекла.

Внимание:

В случае невозможности определения любого из сигналов с помощью устройства MUT-II
необходимо прежде всего проверить состояние цепи диагностики.

2). Классификация признаков неисправностей.

См. таблицу 20-37.

Таблица 20-37.

Признаки неисправностей

Номер процедуры

проверки

Не устанавливается соединение с устройством MUT-II.

См. описание в
разделе 20A.24

Не работают стеклоочистители. 1
Не работают стеклоочистители в режиме LO.

2

Не работают стеклоочистители в режиме HI.

3

Стеклоочистители не работают с интервалами при установке выключателя в
положение режима INT (при этом стеклоочистители работают нормально в режимах
LO и HI).

4

После установки выключателя в положение OFF стеклоочистители не
останавливаются (но при этом работают с низкой частотой).

5

После установки выключателя в положение OFF стеклоочистители останавливаются
не в заданном положении.

6

При нажатии кнопки выключателя омывателя стекла омыватель не включается (при
этом дворники работают нормально).

7

При замыкании выключателя стеклоочистителей они не включаются (при этом
омыватель стекла работает нормально).

8



3). Процедуры поиска и устранения неисправностей.

Процедура проверки №1 описана в таблице 20-38 и показана на рисунке 20-84.

Таблица 20-38.

Не работают стеклоочистители.

Причины возникновения неисправности.

Возникла неисправность в контуре замыкания
выключателя стеклоочистителей, нарушены
контакты разъемов кабельной шины, неисправен
электропривод стеклоочистителей, неисправен
передний электронный блок управления.

- Неисправен комбинированный переключатель.
- Плохой контакт разъемов или повреждение
кабельной шины.
- Неисправен электропривод стеклоочистителей.
- Неисправен передний электронный блок
управления.



Выводится ли устройством MUT-II код

неисправности электронного блока управления

системой контроля времени и аварийной

сигнализации?

Да Æ

См. таблицу классификации

неисправностей.

Нет ↓





Проверить с помощью устройства MUT-II

параметры на входе выключателя

стеклоочистителей (режимы LO и HI).

Ненормально

Æ

Проверить сигнальный контур

выключателей стеклоочистителей и

омывателя ветрового стекла.
