Глава 18. Принадлежности кузова и салона



775

Пылезащитное уплотнение капота двигателя. 6. Опорный стержень капота двигателя. 7.
Втулка крепления. 8. Зажим крепления. 9. Шарнир капота двигателя в сборе. 10. Сварной
капот двигателя в сборе.

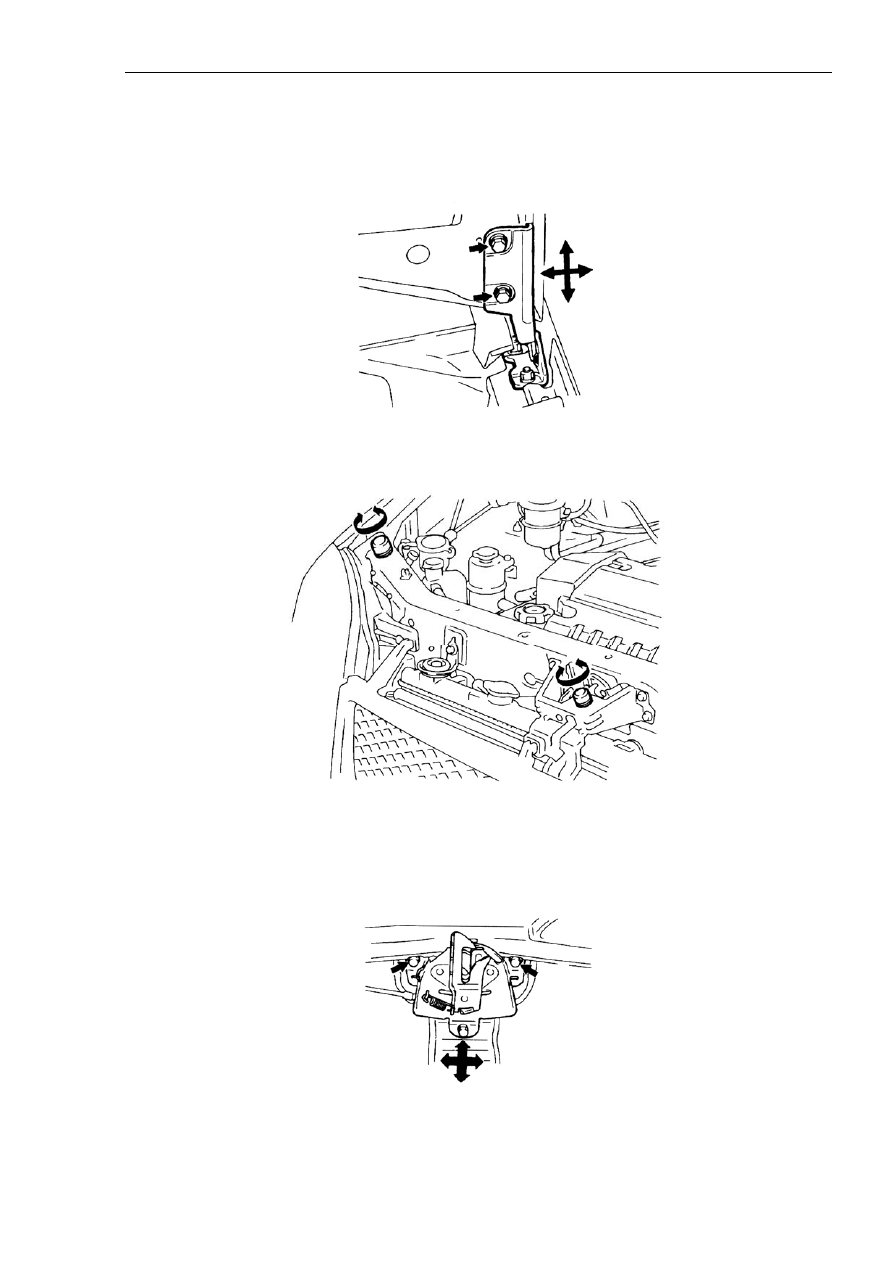

Регулировка зазора по периметру капота двигателя.



Регулировка высоты капота двигателя.



Регулировка зацепления скобы и замка капота двигателя.

См. рисунок 18-13.



Глава 18. Принадлежности кузова и салона



776

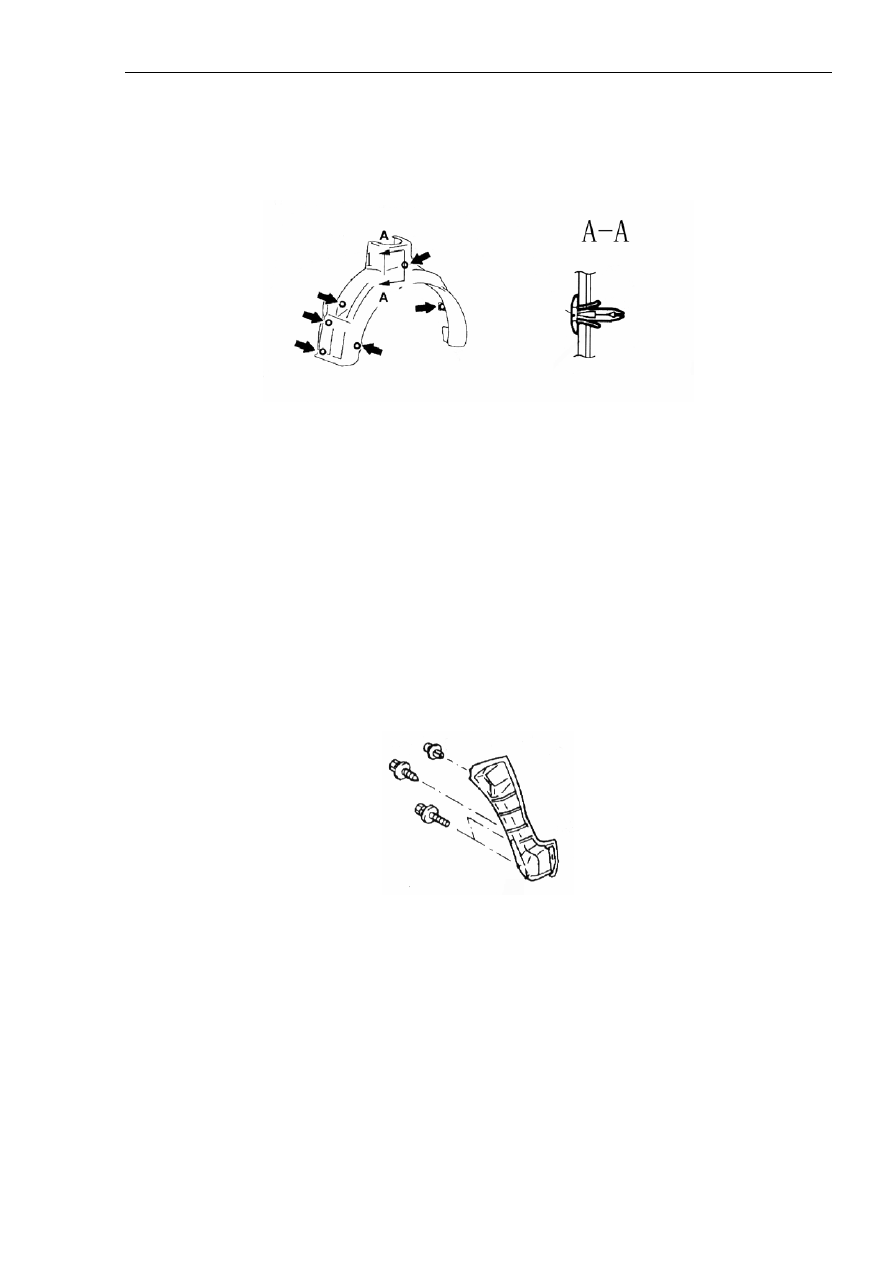

18.8.  Демонтаж  и  установка  грязезащитной  панели  переднего
колеса.

1. Последовательность установки грязезащитной панели переднего
колеса.



1. Приставить грязезащитную панель к кузову автомобиля в правильном монтажном
положении.

2. Прикрепить панель к кузову с помощью пластмассовых зажимов, вставив их в
направлении, обозначенном на рисунке стрелками.

2. Последовательность демонтажа.

Демонтаж грязезащитной панели переднего колеса выполняется в последовательности,
обратной процедуре установки.

18.9.  Демонтаж  и  установка  грязезащитной  панели  заднего
колеса.

Выполняется, как показано на рисунке.



18.10. Ремни безопасности.

1. Описание.

Ремни безопасности делятся на передние и задние ремни безопасности в сборе. Они
относятся к системам безопасности автомобиля и предназначены для предотвращения или
уменьшения тяжести травм водителя и пассажиров в случае резкого торможения
автомобиля или столкновения. Передний ремень безопасности состоит из натяжителя
переднего ремня безопасности в сборе, замка переднего ремня безопасности в сборе и
ползуна. Задний ремень безопасности в сборе состоит из натяжителя заднего ремня
безопасности в сборе, замка заднего ремня безопасности в сборе, двухточечного ремня
безопасности в сборе и коробки ремня безопасности в сборе.

Глава 18. Принадлежности кузова и салона



777

2. Демонтаж, разборка.

1). Передний ремень безопасности в сборе.

(1). Снять крышку верхней точки крепления ремня безопасности, открутить болт M12 и
снять ремень.

(2). Снять верхнюю внутреннюю декоративную накладку центральной стойки и нижнюю
внутреннюю декоративную накладку центральной стойки.

(3). Открутить два болта M12, которые предназначены для крепления ползуна ремня
безопасности, снять ползун ремня безопасности.

(4). Открутить самонарезающие винты в верхней точке крепления натяжителя ремня
безопасности и болт M12 в нижней точке, снять натяжитель.

(5). Открутить болт M12 в точке крепления замка ремня безопасности на переднем кресле,
снять замок.

(6). Снять разъем для подключения диагностического оборудования, который расположен
снизу под передним креслом (только для ремня безопасности водителя).

2). Задний ремень безопасности в сборе.

(1). Снять крышку верхней точки крепления ремня безопасности, открутить болт M12.

(2). Снять внутреннюю декоративную накладку задней обвязки кузова.

(3). Открутить самонарезающие винты в верхней точке крепления натяжителя ремня
безопасности и болт M12 в нижней точке, снять натяжитель.

(4). Свернуть коврик, открутить от пола болт M12, снять ремень.

(5). Открутить два болта M12, предназначенные для крепления двухточечного ремня
безопасности к задним креслам, снять двухточечный ремень безопасности..

(6). Открутить два болта M12, предназначенные для крепления замка ремня безопасности
к задним креслам, снять замок.

3. Установка.

1). Передний ремень безопасности.

(1). Закрутить болт M12 крепления замка ремня безопасности на переднем кресле. Момент
затяжки - 44±10 Н*м.

(2). Установить разъем для подключения диагностического оборудования снизу под
передним креслом (только для ремня безопасности водителя).

(3). Прикрутить натяжитель ремня безопасности в верхней точке крепления с помощью
самонарезающих винтов и в нижней точке крепления – с помощью болта M12, закрутив
болт до момента затяжки 44±10 Н*м, установить натяжитель ремня безопасности.

Глава 18. Принадлежности кузова и салона



778

(4). Установить ползун ремня безопасности на внутренней панели с помощью двух болтов
M12. Момент затяжки - 44±10 Н*м.

(5). Установить верхнюю декоративную накладку центральной стойки и нижнюю
декоративную накладку центральной стойки.

(6). Прикрепить ремень в верхней точке к ползуну с помощью болта M12. Момент
затяжки - 44±10 Н*м. Затем установить декоративную крышку верхней точки крепления
ремня безопасности.

2). Задний ремень безопасности в сборе.

(1). Установить коробку ремня безопасности.

(2). Прикрутить натяжитель ремня безопасности в верхней точке крепления с помощью
самонарезающих винтов и в нижней точке крепления – с помощью болта M12, закрутив
болт до момента затяжки 44±10 Н*м, установить натяжитель ремня безопасности.

(3). Установить нижнюю внутреннюю декоративную накладку задней обвязки кузова.

(4). Прикрепить ремень в верхней точке крепления с помощью болта M12. Момент
затяжки - 44±10 Н*м. Затем установить декоративную крышку верхней точки крепления
ремня безопасности.

(5). С помощью болта M12 прикрепить ремень безопасности в нижней точке крепления к
полу кузова. Момент затяжки - 44±10 Н*м.

(6). С помощью двух болтов M12 прикрепить двухточечный ремень безопасности к
задним креслам. Момент затяжки - 44±10 Н*м.

(7). С помощью трех болтов M12 прикрепить замок ремня безопасности к задним креслам.
Момент затяжки - 44±10 Н*м.

Отрегулировать и проверить работу передних и задних ремней безопасности после
установки. Не допускается заклинивание ремней.

Предупреждение:

Водитель и пассажиры должны надевать ремни безопасности при движении автомобиля.

18.11.  Люк  заливной  горловины  топливного  бака  и  замок  люка
заливной горловины топливного бака.

1. Общее описание.

Водитель может открыть люк заливной горловины топливного бака, используя для этого
ручку, установленную на кронштейне под приборной панелью. Операция открывания
люка простая, и выполняется быстро.

Люк заливной горловины топливного бака в сборе состоит из наборного болта, крышки
люка заливной горловины топливного бака и блока пружинной пластины в сборе. Замок
люка заливной горловины топливного бака в сборе состоит из самонарезающего винта,
