Глава 16. Тормозная система



671



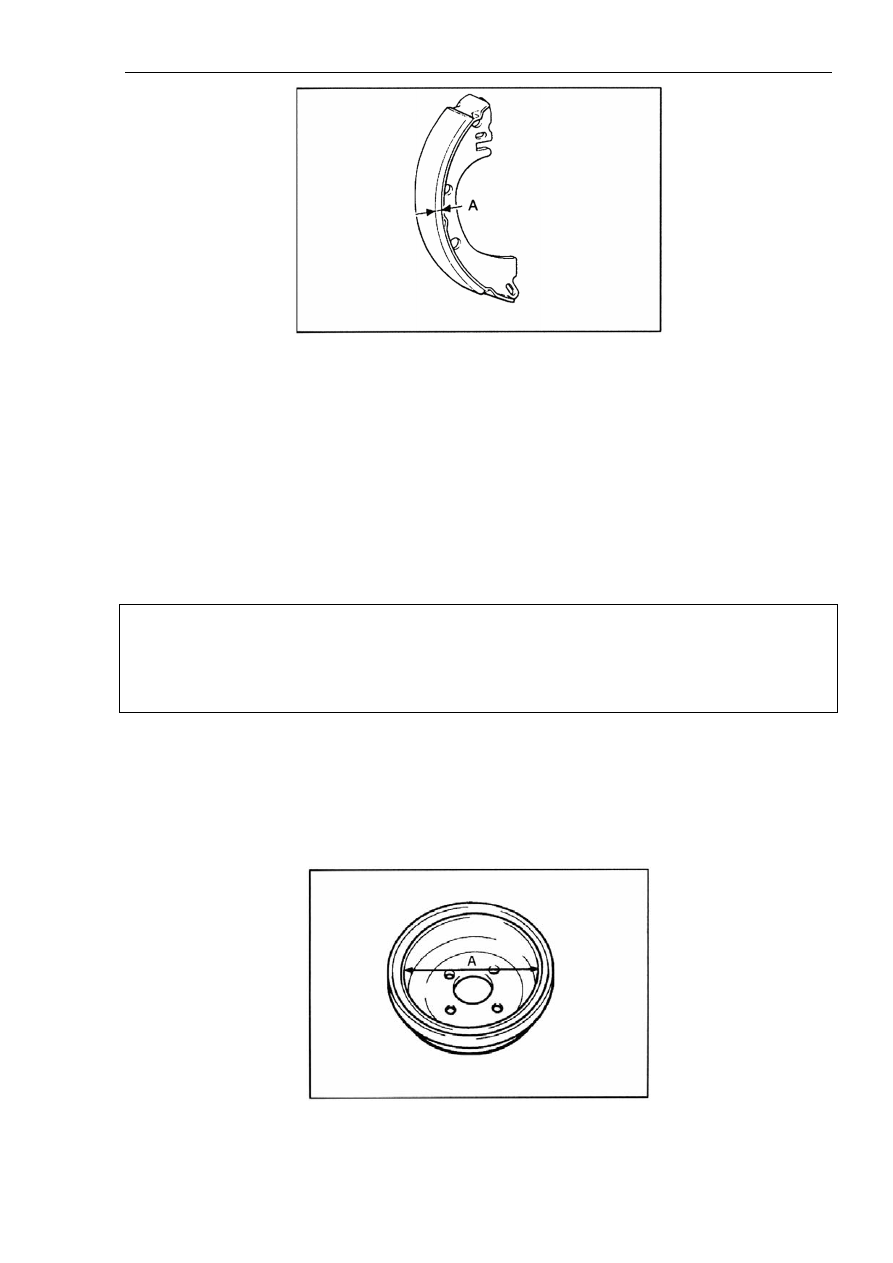

Рисунок 16-23.

Стандартное значение: 5,5 мм.

Предельно допустимое эксплуатационное значение: 1,0 мм.

(3). Если толщина тормозной колодки с фрикционной накладкой достигла предельно
допустимого эксплуатационного значения, заменить тормозные колодки в сборе с
фрикционными накладками с левой и с правой стороны автомобиля. Важнейшие моменты
установки тормозных колодок с фрикционными накладками в сборе приведены в разделе
с описанием барабанного тормозного механизма задних колес.

Внимание:

Если толщина фрикционных накладок тормозных колодок с одной стороны автомобиля
значительно отличается от толщины накладок с другой стороны, необходимо проверить
скольжение поршня в тормозных цилиндрах.

* Проверка внутреннего диаметра тормозного барабана.

(1). Снять тормозной барабан.

(2). Измерить в двух местах внутренний диаметр тормозного барабана, как показано на
рисунке  16-24.



Рисунок 16-24.

Глава 16. Тормозная система



672

Стандартное значение (A): 203 мм.

Предельно допустимое эксплуатационное значение (A): 205 мм.

(3). Если внутренний диаметр тормозного барабана достиг предельно допустимого
эксплуатационного значения или в случае обнаружения неровностей на фрикционной
поверхности, необходимо заменить тормозной барабан.

* Проверка зазора между тормозными колодками и поверхностью
тормозного барабана.

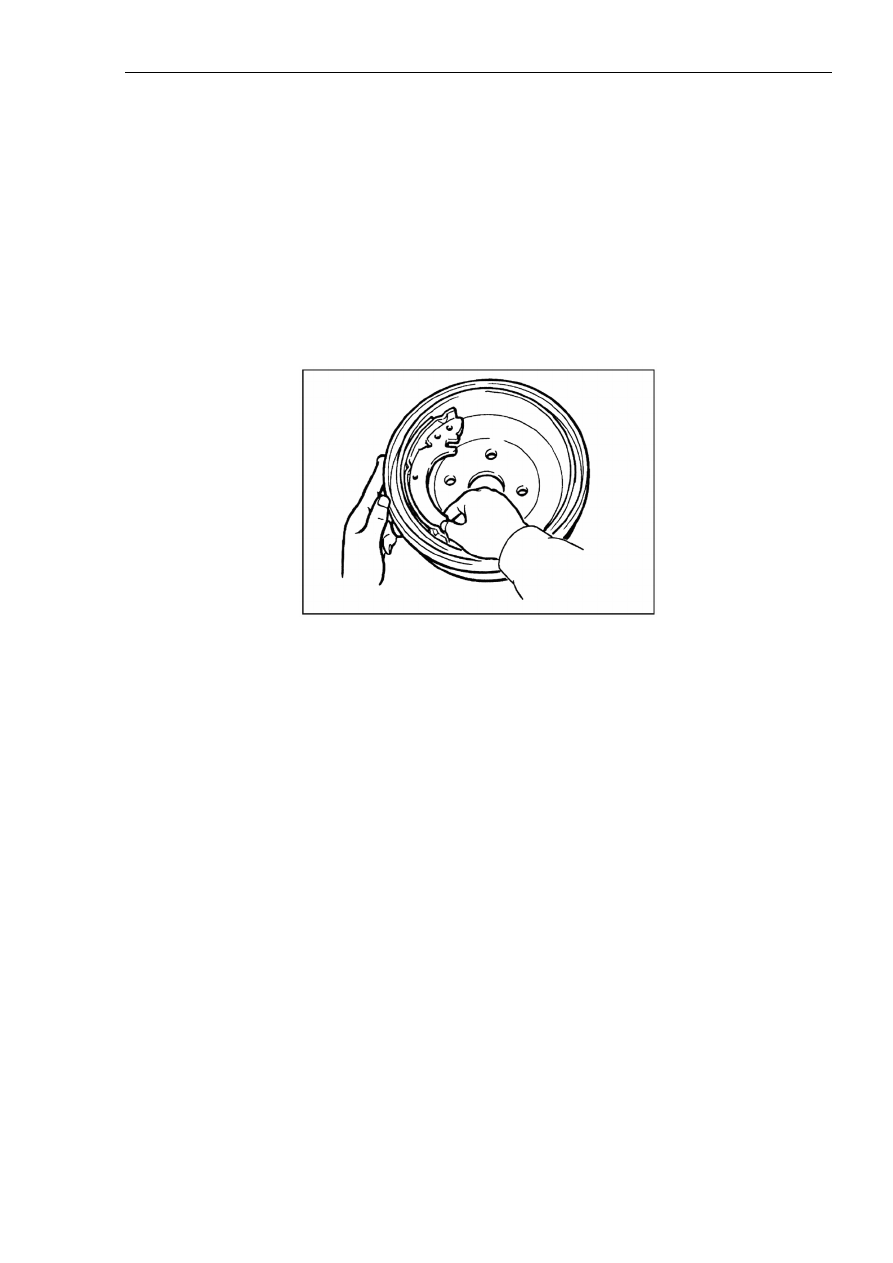

(1). Снять тормозные колодки с фрикционными накладками в сборе, как показано на
рисунке 16-25.



Рисунок 16-25.

(2). Нанести на внутреннюю поверхность тормозного барабана красящий порошок,
притереть тормозную колодку с фрикционной накладкой в сборе к поверхности
тормозного барабана, проверить след.

(3). В случае обнаружения значительных отклонений от нормы заменить тормозные
колодки с накладками или тормозной барабан.

(4). После завершения проверки удалить красящий порошок с проверяемых поверхностей.

6. Педаль тормоза.

1). Демонтаж и установка.

Последовательность демонтажа показана на рисунке 16-26.

Операции, выполняемые после установки.

Отрегулировать положение педали тормоза.

Глава 16. Тормозная система



673



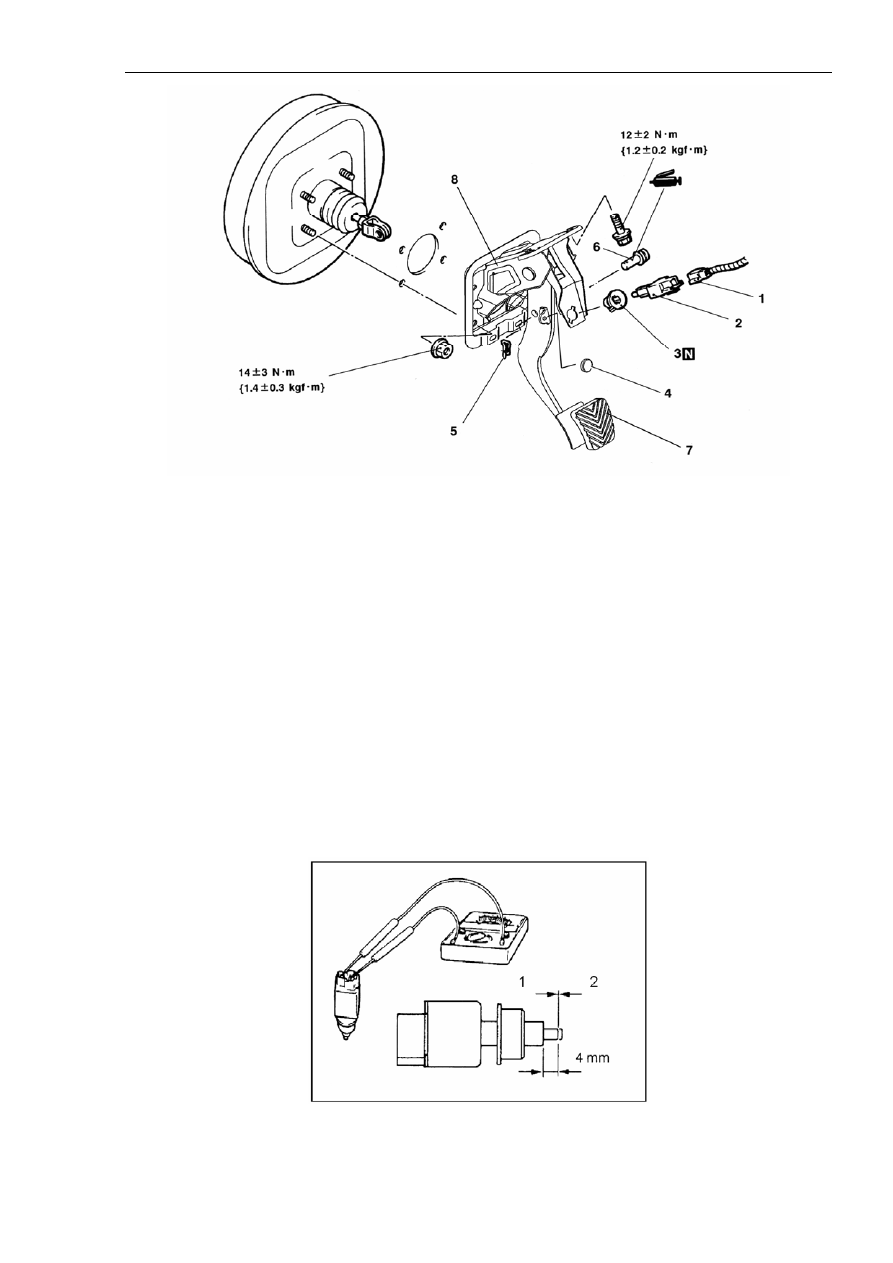

Рисунок 16-26.

Надписи на рисунке: 1. Разъем кабельной шины. 2. Выключатель светового тормозного
сигнала. 3. Регулятор. 4. Ограничитель. 5. Зажимной шплинт. 6. Шплинт в сборе. 7.
Накладка педали тормоза. 8. Педаль тормоза в сборе.

2). Проверка.

Проверка проводимости выключатель тормозного сигнала.

(1). Подсоединить к контактам выключателя тормозного сигнала ампервольтомметр
(установленный в режим измерения электрического сопротивления).

(2). Нажать цилиндрический шток выключателя на величину, указанную на рисунке 16-27.
в этом положении проводимость должна отсутствовать. При отпускании штока
проводимость выключателя должна восстанавливаться. Если эти условия выполняются,
выключатель тормозного сигнала работает нормально.



Рисунок 16-27.

Глава 16. Тормозная система



674

Надписи на рисунке: 1. Проводимость отсутствует. 2. Проводимость присутствует.

7. Главный цилиндр гидравлического усилителя тормозной системы.

1). Демонтаж и установка.

Последовательность демонтажа показана на рисунке 16-28.

Операции, выполняемые до начала демонтажа.

- Слить тормозную жидкость.

Операции, выполняемые после завершения установки.

- Залить тормозную жидкость, стравить воздух из тормозной системы.

- Отрегулировать положение педали тормоза.



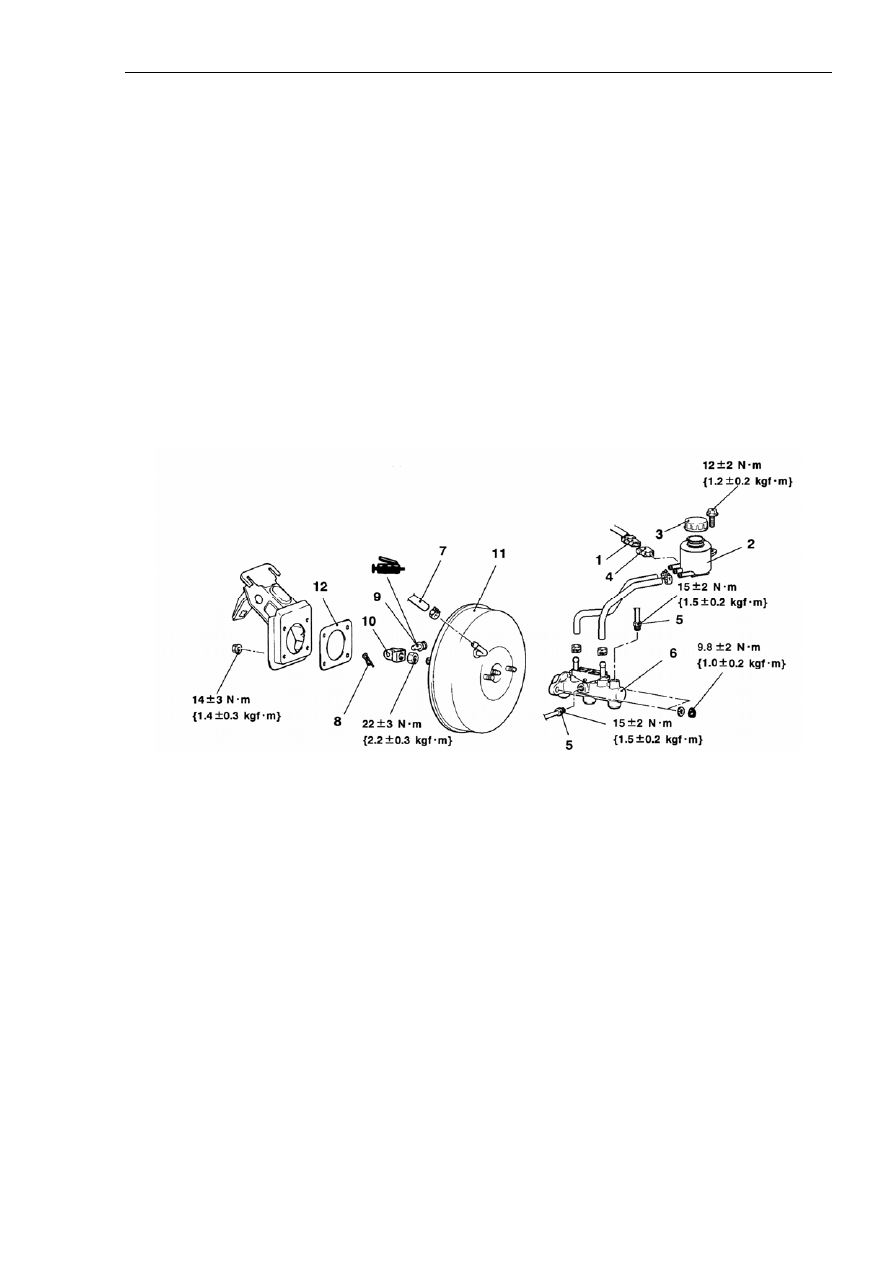

Рисунок 16-28.

Надписи на рисунке: 1. Разъем проводки датчика уровня тормозной жидкости. 2. Бачок с
тормозной жидкостью. 3. Крышка бачка с тормозной жидкостью. 4. Датчик уровня
тормозной жидкости. 5. Тормозная трубка. 6. Главный цилиндр. 7. Гибкий вакуумный
шланг (с встроенным однонаправленным клапаном). 8. Зажим. 9. Шплинт в сборе. 10.
Серьга толкателя усилителя. 11. Тормозной усилитель. 12. Уплотнительная прокладка.

2). Важнейшие моменты установки.

(1). Установка гибкого вакуумного шланга.

Плотно насадить гибкий вакуумный шланг до упора в основание штуцера вакуумного
соединения двигателя, затем закрепить шланг с помощью пружинного хомута.

(2). Проверка и регулировка длины выступающей части толкателя.

1. Измерить размер ‘A’ (см. рисунок 16-29).
