Глава 14A. Передняя подвеска



627

3). Важнейшие моменты установки.

(1). Закрутить самоконтрящуюся гайку таким образом, чтобы длина выступающей части
монтажного болта переднего успокоителя соответствовала диапазону стандартных
значений (см. рисунок 14A-12).



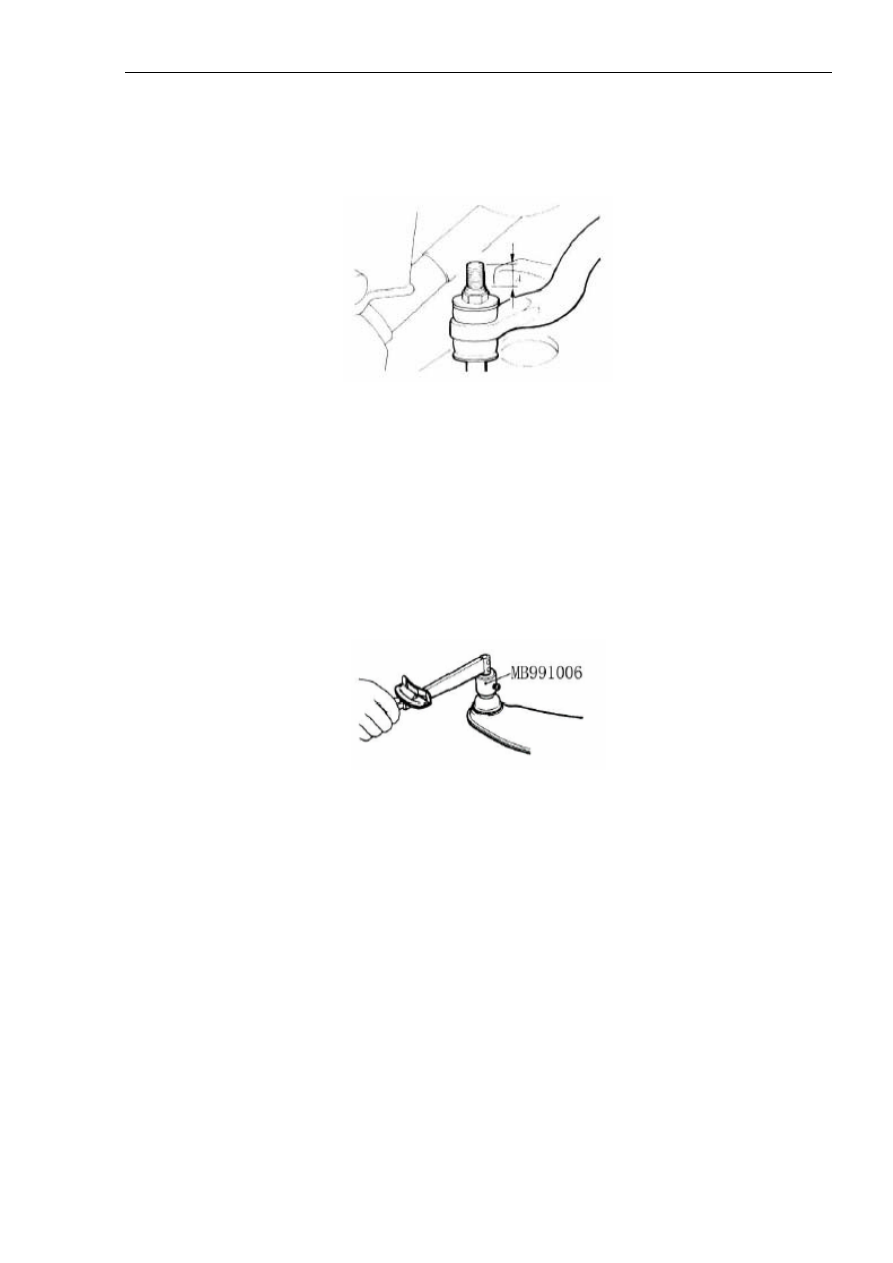

Рисунок 14A-12.

Стандартное значение: 20,5-23,5 мм.

4). Проверка.

(1). Проверка крутящего момента привода вращения шаровой опоры переднего
маятникового рычага (см. рисунок 14A-13).

1. Несколько раз качнуть шаровую опору, измерить момента привода вращения шаровой
опоры с помощью специального ремонтного инструмента.



Рисунок 14A-13.

Стандартное значение: 0-3,9 Н*м.

2. Если фактическое значение по результатам измерения выходит за пределы диапазона,
регламентированного спецификацией, заменить передний маятниковый рычаг в сборе.

3. Если не удается получить заданное значение крутящего момента, проверить шаровую
опору маятникового рычага на предмет ослабления затяжки или образования зазора. В
случае отсутствия указанных явлений узел допускается к эксплуатации.

(2). Проверка пыльника шаровой опоры переднего маятникового рычага.

1). Прижать пыльник пальцем, проверить его на предмет образования трещин и
механических повреждений.

2). В случае обнаружения трещин или механических повреждений пыльника необходимо
заменить передний маятниковый рычаг в сборе.

Глава 14A. Передняя подвеска



628

Внимание:

Повреждение или растрескивание пыльника может стать причиной повреждения шаровой
опоры.

Если пыльник поврежден в процессе выполнения операций технического обслуживания,
он подлежит обязательной замене.

(3). Замена пыльника шаровой опоры.

Если в результате ошибочных действий в процессе выполнения операций технического
обслуживания пыльник оказался поврежден, заменить его согласно следующей процедуре,
см. рисунок 14A-14.



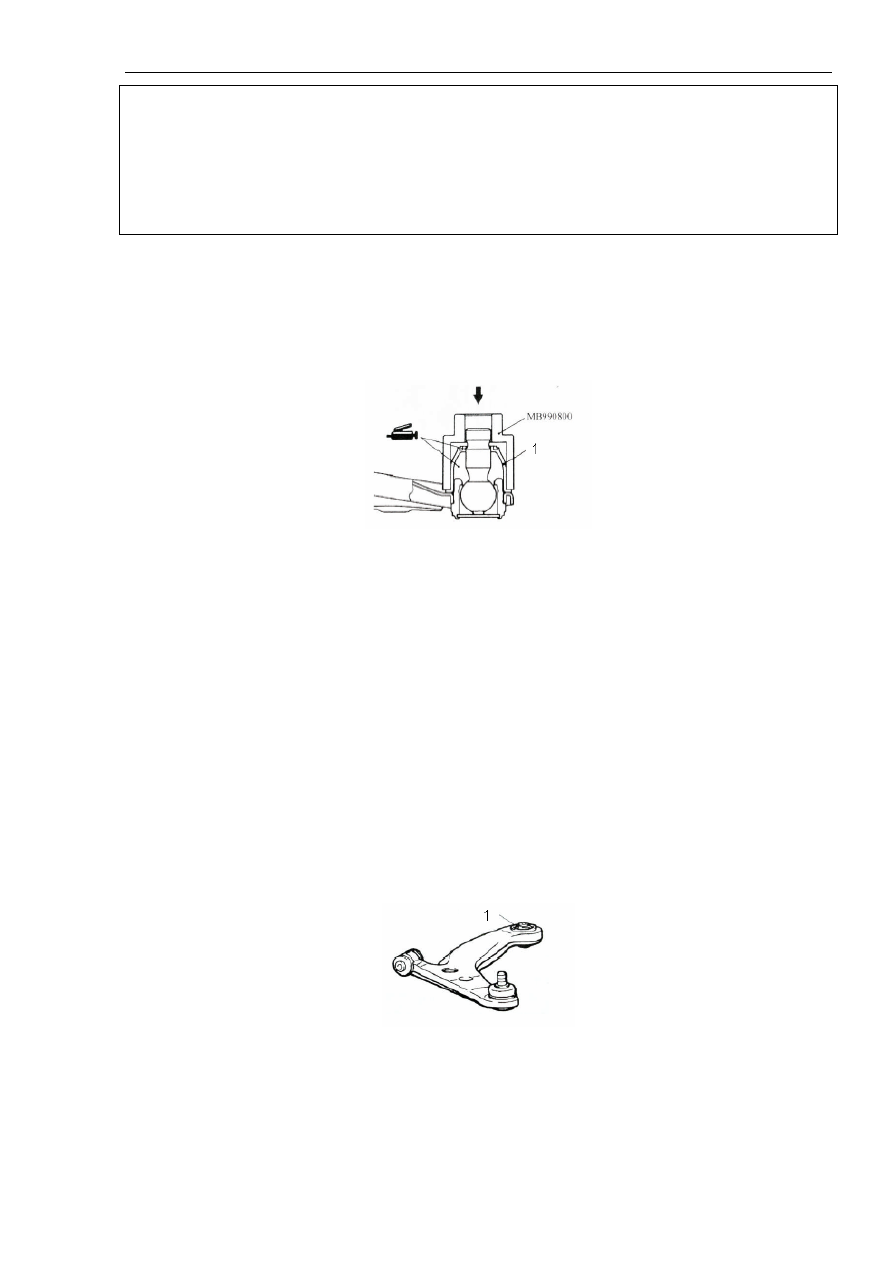

Рисунок 14A-14.

Надписи на рисунке: 1. Пыльник.

1). Снять пыльник.

2). Закачать консистентную смазку во внутреннюю полость пыльника и смазать ей кромки
пыльника.

3). Установить пыльник в заданное положение на соединение переднего маятникового
рычага в сборе с помощью специального ремонтного инструмента.

4). Прижать пыльник пальцем, проверить его на предмет образования трещин и
механических повреждений.

Замена втулки (см. рисунки 14A-15, 14A-16, 14A-17).



Рисунок 14A-15.

Надпись на рисунке: 1. Втулка.

Глава 14A. Передняя подвеска



629

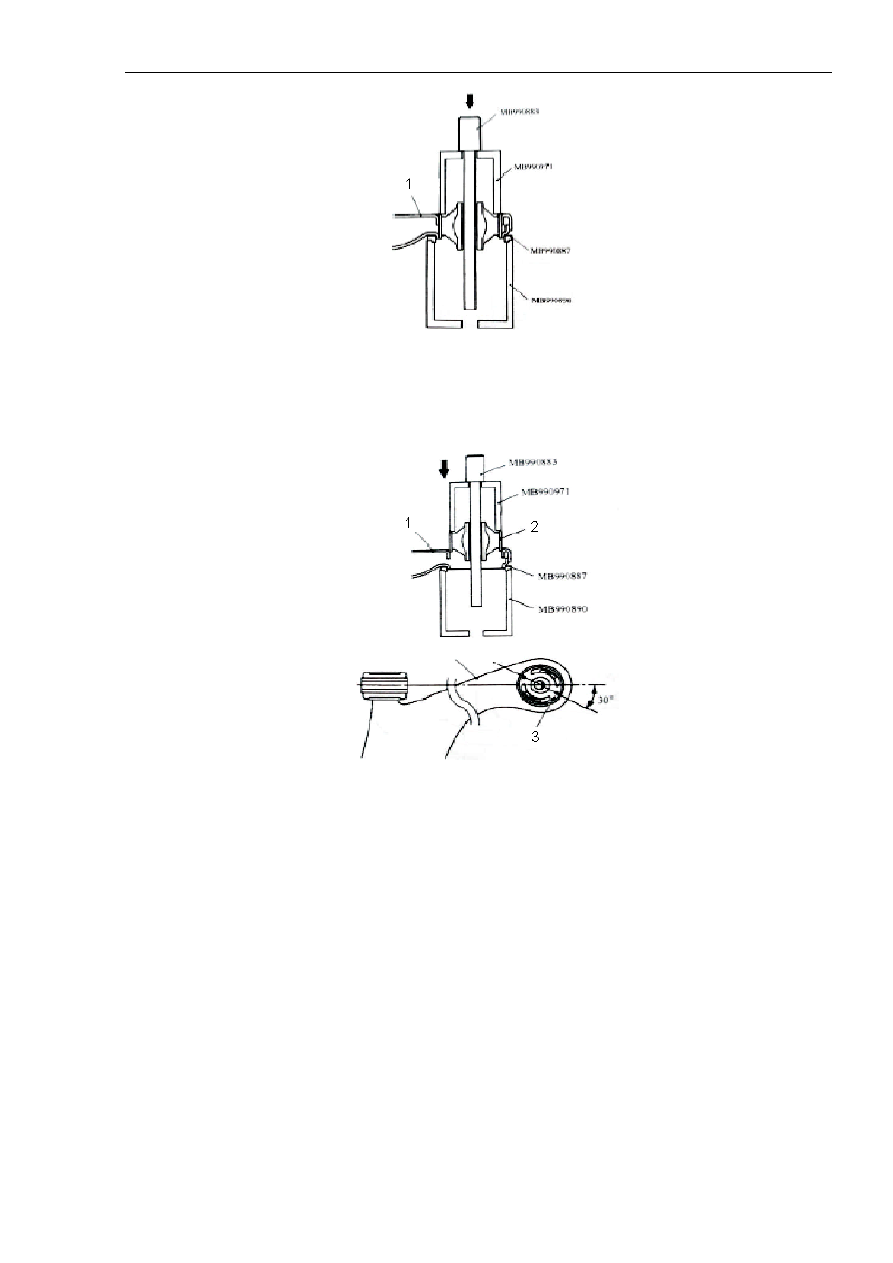

Рисунок 14A-16.

Надписи на рисунке: 1. Нижний маятниковый рычаг в сборе.



Рисунок 14A-17.

Надписи на рисунке: 1. Нижний маятниковый рычаг в сборе. 2. Наружная втулка. 3.
Выступ.

Замена втулки с задней стороны выполняется согласно следующей процедуре:

1. Вынуть втулку с помощью специального ремонтного инструмента.

2. Запрессовать новую втулку с помощью специального ремонтного инструмента.

3. Расположить выступ втулки в направлении, как показано на рисунке 14A-17.

4. Торец внутренней полости втулки должен быть установлен заподлицо с поверхностью
переднего маятникового рычага.

Глава 14A. Передняя подвеска



630

14A.7. Передний успокоитель.

1. Демонтаж и установка.

Внимание:

1. Перед демонтажем колеса рулевого управления и подушек безопасности необходимо
изучить раздел «на что следует обращать особое внимание» в главе 19, а также описание
модулей подушек безопасности и часовой пружины в части касающейся. Кроме того,
необходимо установить передние колеса в положение прямолинейного движения, вынуть
ключ из замка зажигания. Невыполнение указанных выше операций может привести к
повреждению часовой пружины системы подушек безопасности. В результате этого
возможен отказ подушек безопасности, что создаст угрозу получения водителем
серьезных травм в случае аварии.

2. Соединения, помеченные символом ‘*’, затягиваются временно. Окончательная затяжка
данных соединений до заданного момента выполняется после опускания автомобиля с
подъемника на поверхность.

Операции, выполняемые до начала демонтажа.

- Снять модуль подушек безопасности колеса рулевого управления.

- Снять переднюю балку.

- Снять переднюю секцию выхлопной трубы.

Операции, выполняемые после завершения установки.

- Установить переднюю секцию выхлопной трубы.

- Установить переднюю балку.

- Установить модуль подушек безопасности колеса рулевого управления.

- Прижать пыльник пальцем, проверить его на предмет образования трещин и
механических повреждений.

- Убедиться, что колесо рулевого управления установлено в положение прямолинейного
движения.

- Проверить и отрегулировать балансировку передних колес.

Последовательность демонтажа.

Последовательность демонтажа показана на рисунке 14A-18.
