Hafei Princip. Руководство - часть 103

Автоматическая коробка переключения передач



419

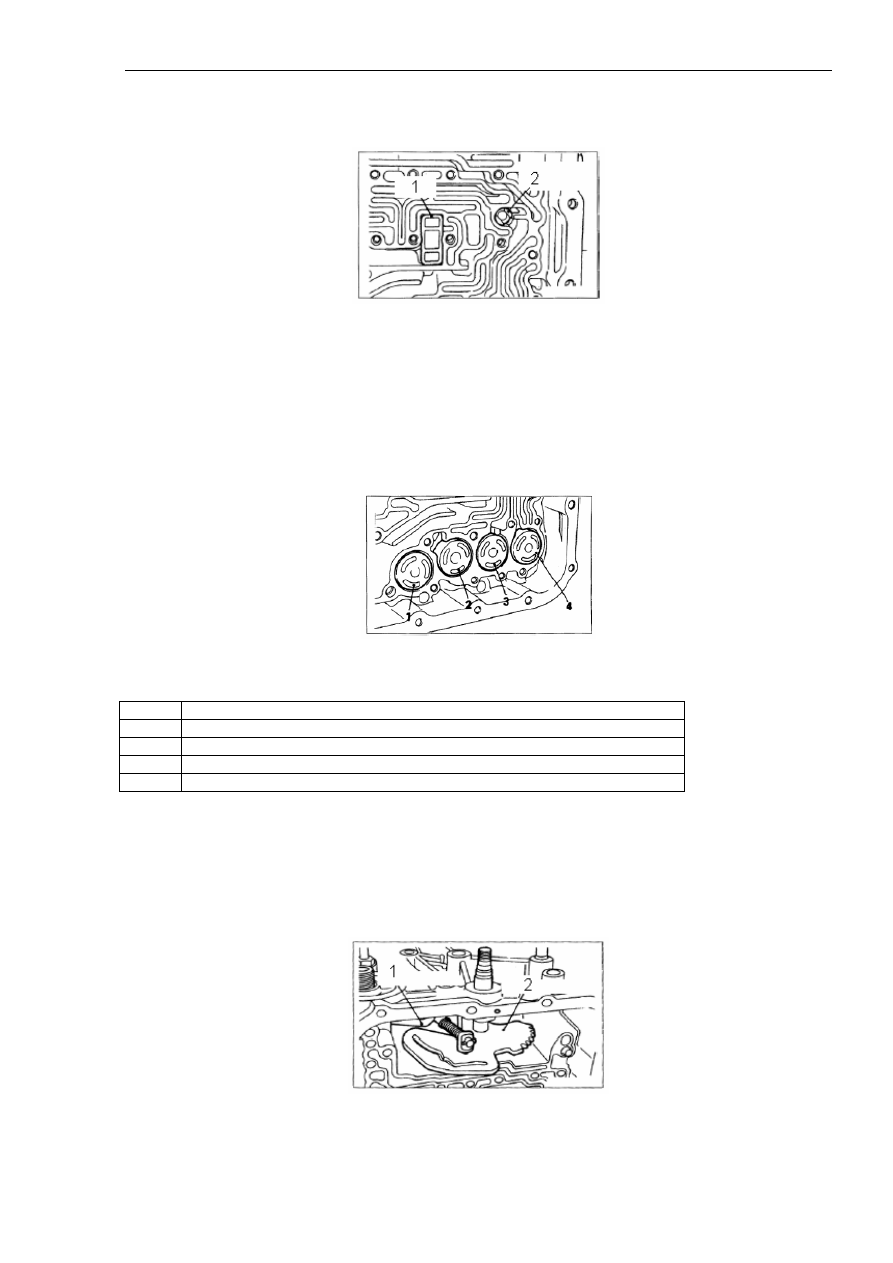

(17). Снять фильтр грубой очистки моторного масла и сальник обоймы второго
стопорного механизма, как показано на рисунке  11А-17.



Рисунок 11А-17.

Надписи на рисунке: 1. Фильтр грубой очистки. 2. Сальник обоймы второго стопорного
механизма.

(18). Снять поршни и пружины всех аккумулирующих амортизаторов, как показано на
рисунке  11А-18.



Рисунок 11А-18.

№ п/п

Наименование

1

Для стопорного механизма пониженной передачи – передачи заднего хода

2

Для замедляющей муфты сцепления

3

Для второго стопорного механизма

4

Для разгонной муфты сцепления



(19). Снять ролики вала рычага ручного переключения передач.

(20). Снять рычаг ручного переключения передач и тягу собачки стояночной передачи,
как показано на рисунке  11А-19.



Рисунок 11А-19.

Надписи на рисунке: 1. Тяга собачки стояночной передачи. 2. Рычаг ручного управления.

Автоматическая коробка переключения передач



420

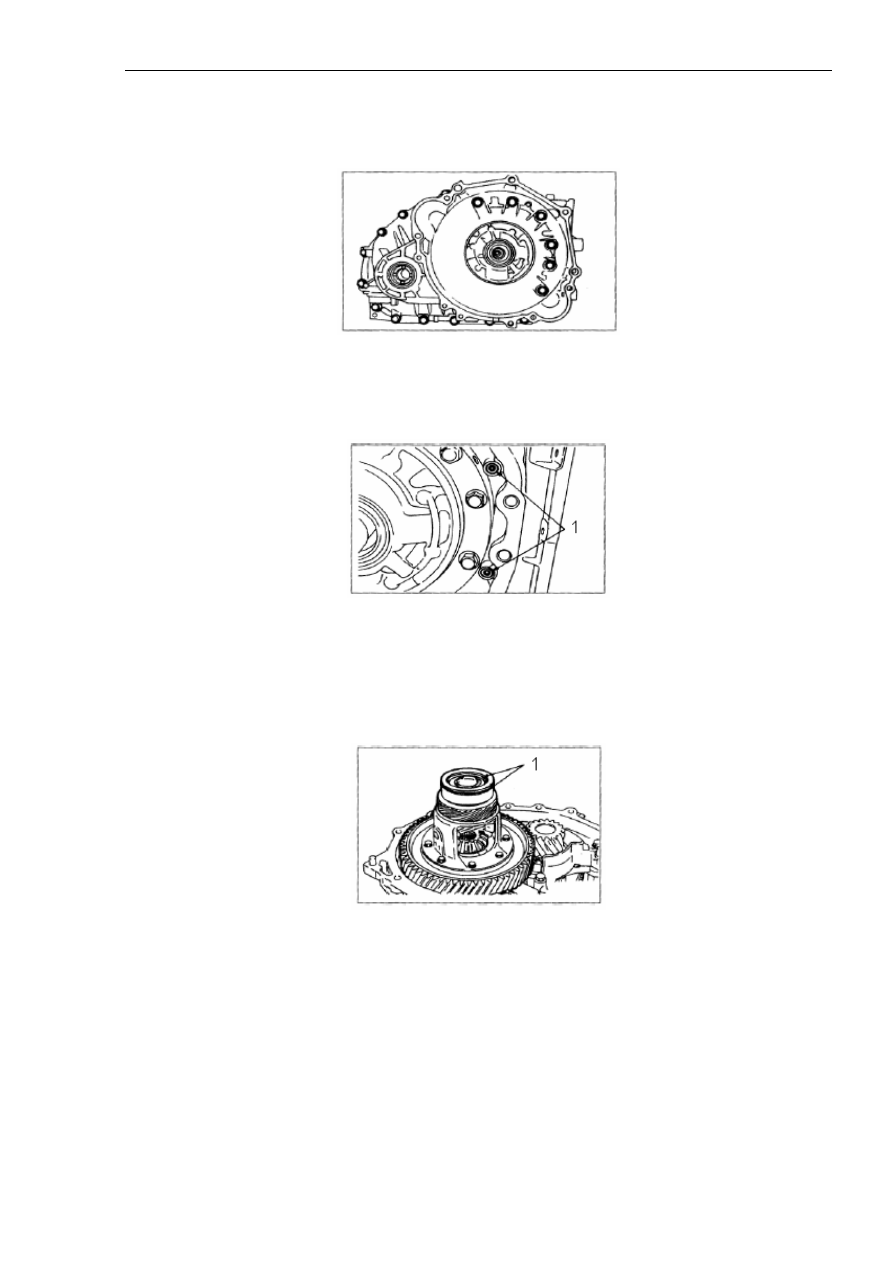

(21). Открутить монтажные болты корпуса гидравлического трансформатора крутящего
момента (18 штук), затем снять корпус гидравлического трансформатора крутящего
момента, как показано на рисунке  11А-20.



Рисунок 11А-20.

(22). Снять кольцевые уплотнения (две штуки), как показано на рисунке  11А-21.



Рисунок 11А-21.

Надписи на рисунке: 1. Кольцевое уплотнение.

(23). Снять дифференциал и разделительную прокладку, как показано на рисунке  11А-22.



Рисунок 11А-22.

Надписи на рисунке: 1. Разделительная прокладка.

(24). Снять масляный фильтр, как показано на рисунке  11А-23.

Автоматическая коробка переключения передач



421



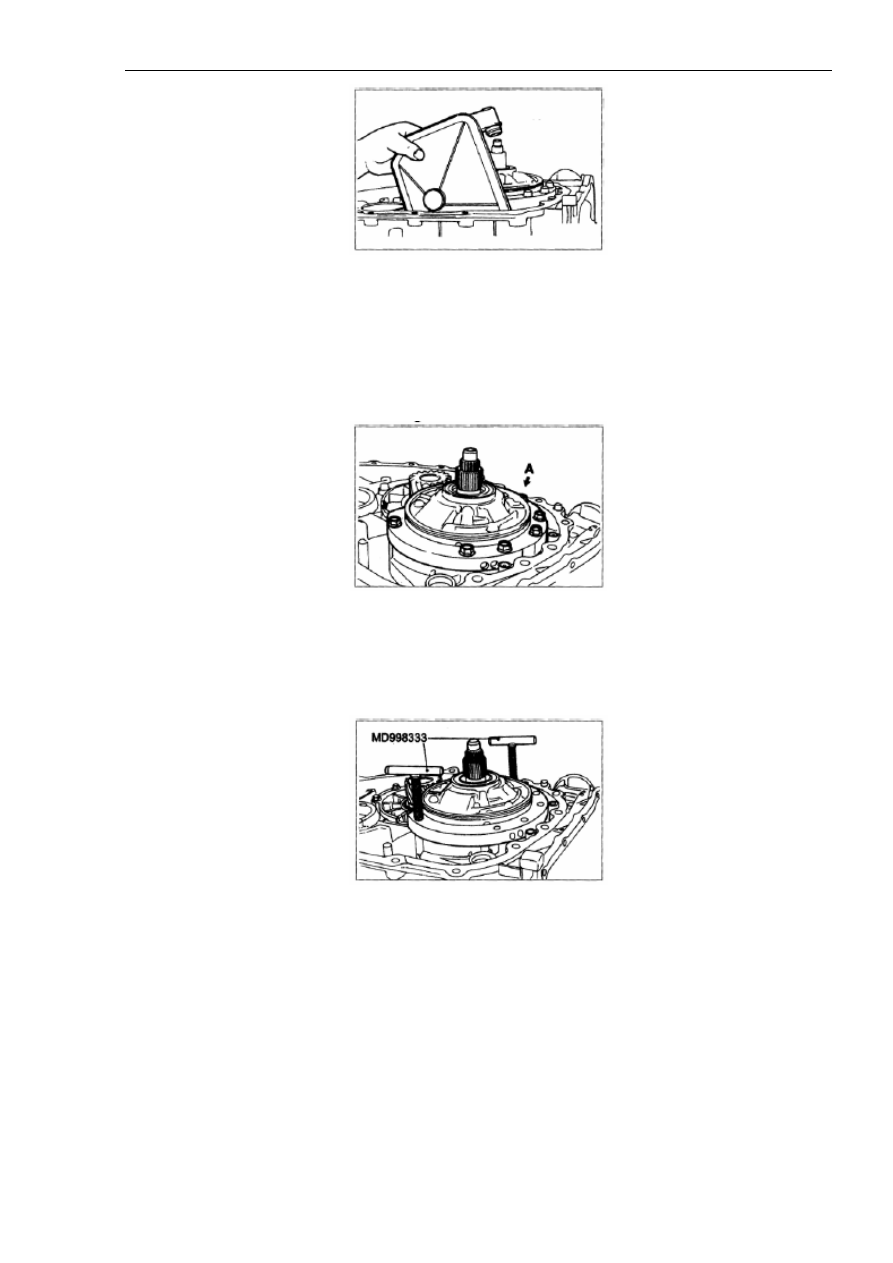

Рисунок 11А-23.

(25). Открутить монтажные болты масляного насоса (шесть штук).

(26). Вставить в отверстие ‘A’ специальный ремонтный инструмент (MD998333), как
показано на рисунке  11А-24.



Рисунок 11А-24.

(27). Закрутить специальный ремонтный инструмент и снять масляный насос, как
показано на рисунке  11А-25.



Рисунок 11А-25.

(28). Снять прокладку масляного насоса.

(29). Снять стопорную шайбу №1, как показано на рисунке  11А-26.

Автоматическая коробка переключения передач



422



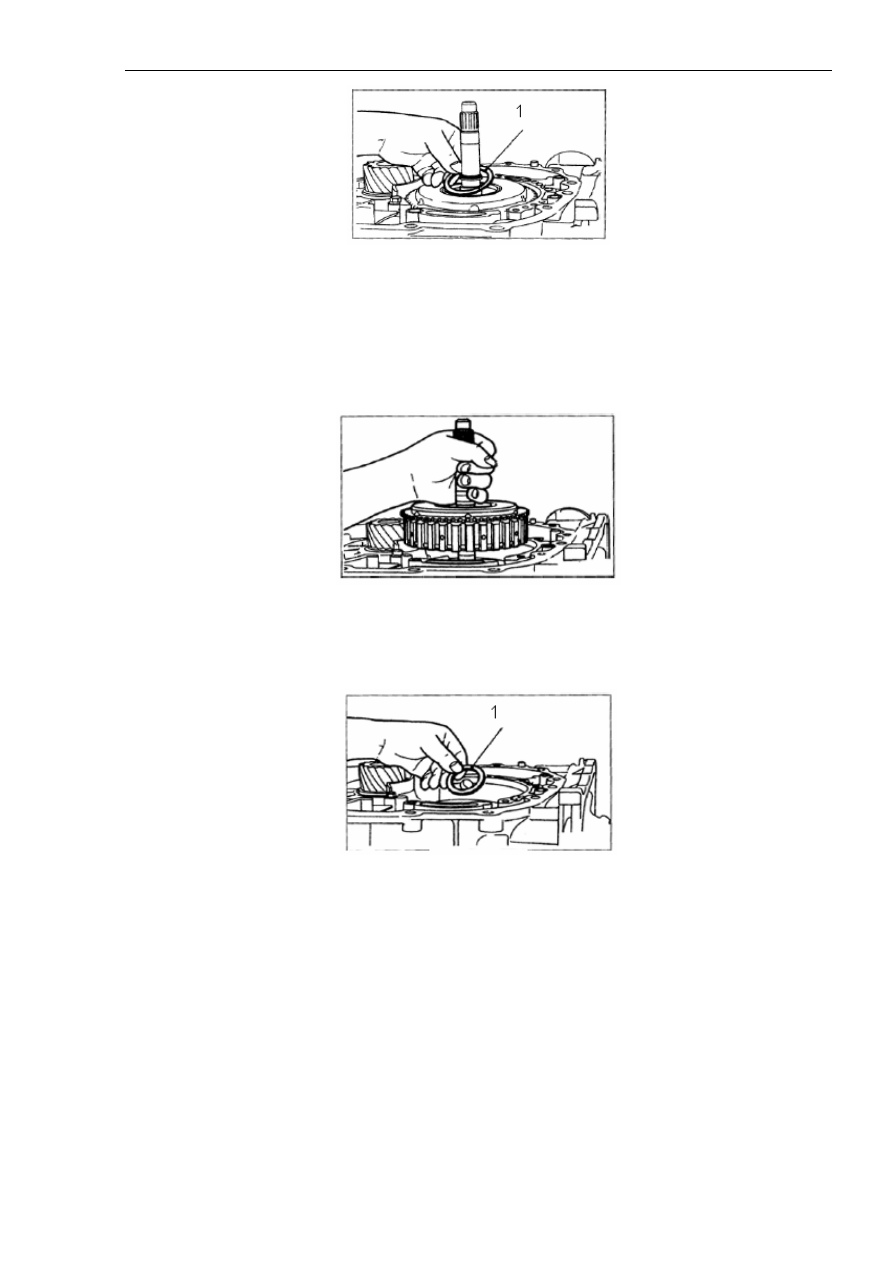

Рисунок 11А-26.

Надписи на рисунке: 1. Стопорная шайба №1.

(30). Зафиксировать входной вал, затем снять замедляющую муфту сцепления, как
показано на рисунке  11А-27.



Рисунок 11А-27.

(31). Снять стопорный подшипник №2, как показано на рисунке  11А-28.



Рисунок 11А-28.

Надписи на рисунке: 1. Стопорный подшипник.

(32). Снять ступицу замедляющей муфты сцепления, как показано на рисунке  11А-29.
