C: длина поршневого пальца.

D: толщина малой головки шатуна.

b. Рассчитать величину L по следующей формуле:

2

)

(

)

(

D

B

C

A

L

−

−

−

=



c. Вставить в поршневой палец толкатель (специальный ремонтный инструмент), затем
установить направляющую втулку A (специальный ремонтный инструмент).

d. Во время установки поршневого пальца и шатуна нанесенные на этих деталях метки
передней стороны должны быть обращены в одну сторону.

e. Нанести на наружную цилиндрическую поверхность поршневого пальца тонкий слой
моторного масла.

f. Начиная с направляющей втулки A, последовательно вставить направляющую втулку A,
поршневой палец и толкатель со стороны метки передней стороны на поршне.

g. Вставить направляющую втулку B в направляющую втулку A. Величина зазора между
кромками двух втулок должна составлять 3 мм плюс значение L, рассчитанное по
формуле, приведенной выше (см. рисунок 4-48).



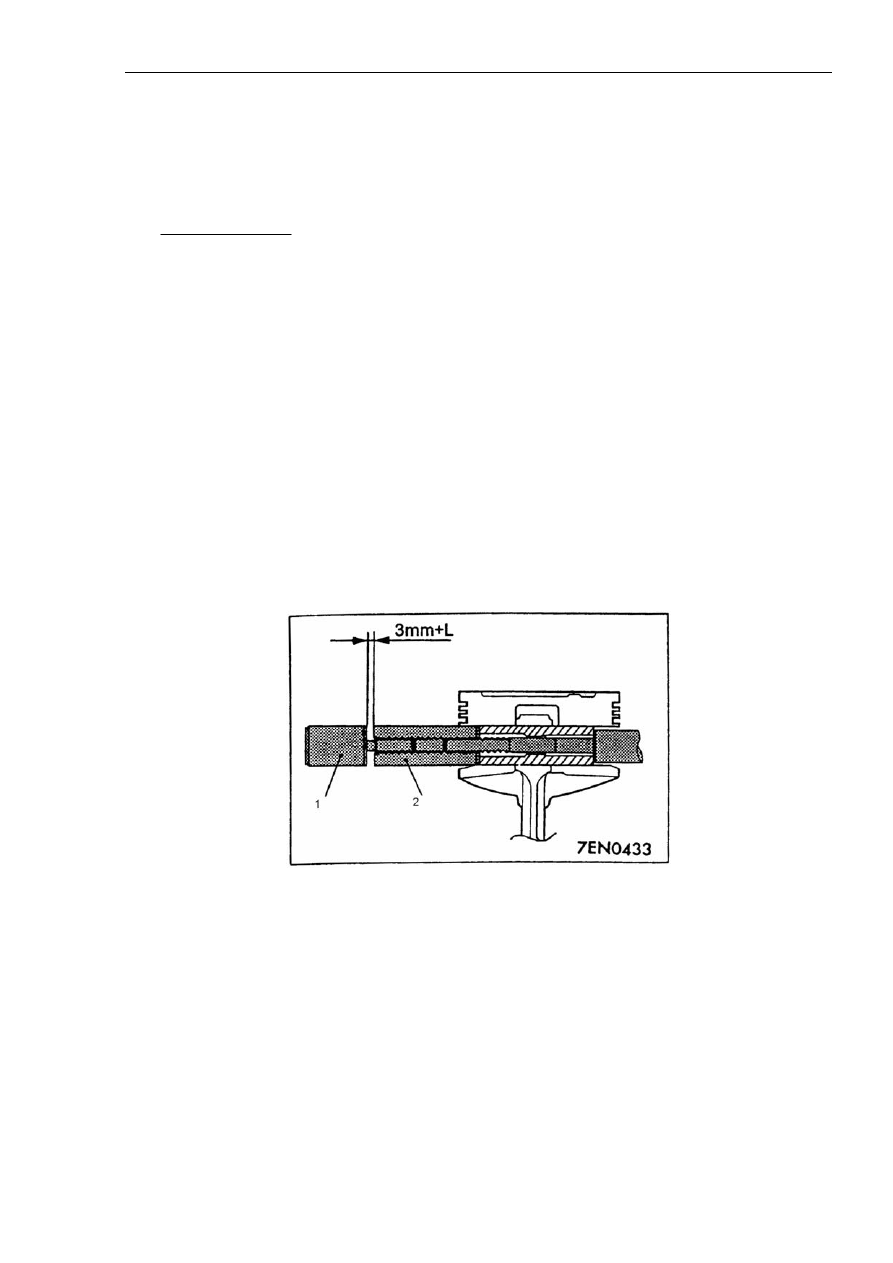

Рисунок 4-48.

Надписи на рисунке: 1. Направляющая втулка B. 2. Направляющая втулка A.

h. Как показано на рисунке 4-49, положить поршень с поршневым пальцем в сборе на
монтажную опору таким образом, чтобы метка передней стороны на поршне была
обращена вниз.

Глава 4. Двигатель



80

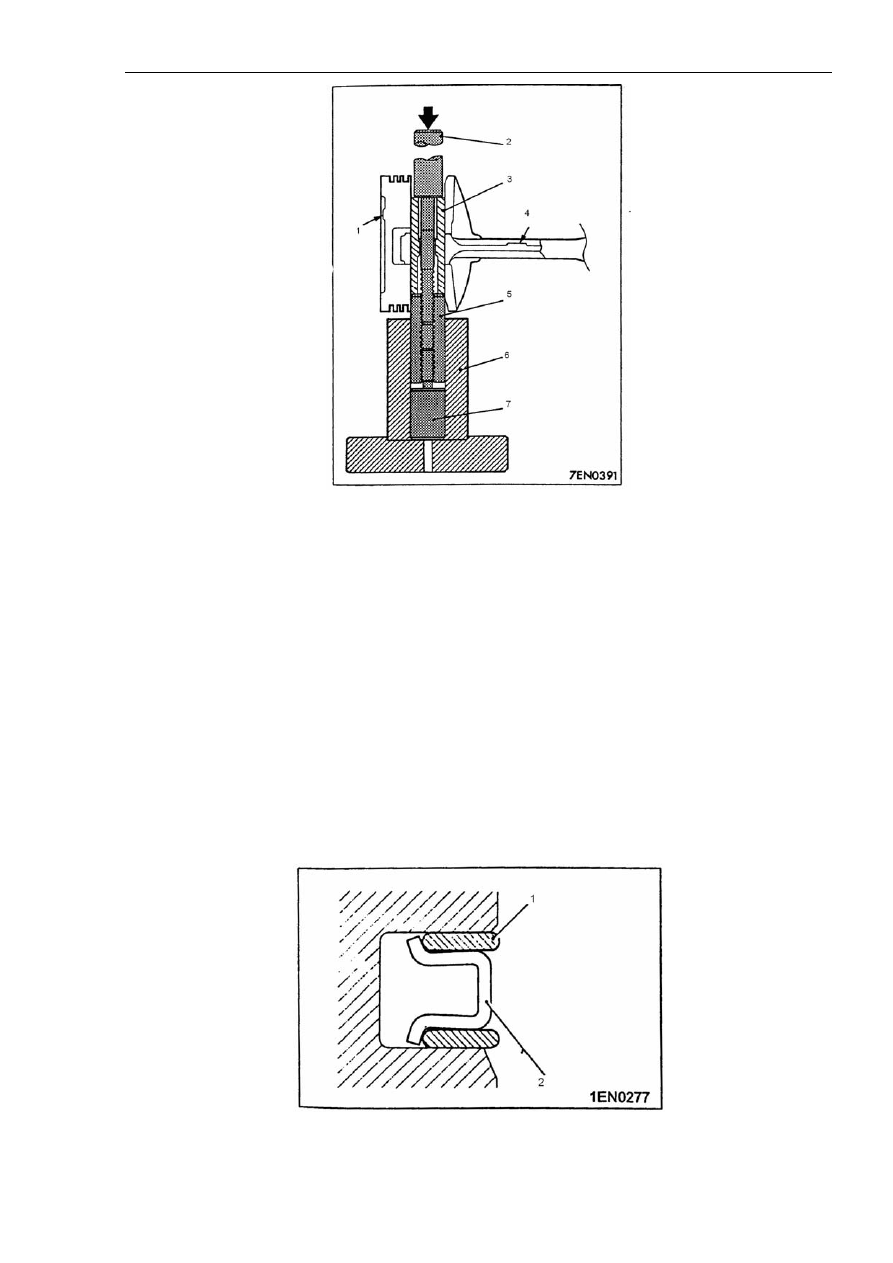

Рисунок 4-49.

Надписи на рисунке: 1. Метка передней стороны. 2. Толкатель. 3. Поршневой палец. 4.
Метка передней стороны. 5. Направляющая втулка A. 6. Нижняя опора с гнездом. 7.
Направляющая втулка B.

i. Вставить поршневой палец с помощью пресса. Если величина давления запрессовки
выходит за пределы диапазона, регламентированного спецификацией, необходимо
заменить поршень с поршневым пальцем в сборе или шатун, либо обе части
одновременно.

Стандартное значение: 4900-14700 Н.

(2). Установка маслосъемного поршневого кольца.

a. Как показано на рисунке 4-50, вставить в канавку в поршне разделительную прокладку
маслосъемного кольца, после чего установить верхнее и нижнее стальное плоское кольцо.



Рисунок 4-50.

Надписи на рисунке: 1. Стальное плоское кольцо. 2. Разделительная прокладка.

Глава 4. Двигатель



81

Внимание:

1. Кольца можно произвольно устанавливать с любой стороны разделительной прокладки.
Верхнее и нижнее плоские стальные кольца абсолютно одинаковые.

2. Размер разделительной прокладки и плоских стальных колец маркируется меткой
соответствующего цвета:

Размер

Цвет

Стандартный

Отсутствует

Увеличенный на 0,50 мм

Синий

Увеличенный на 1,00 мм

Желтый



b. Для установки стальных колец, как показано на рисунке 4-51, вставить рукой в канавку
на поршне один конец кольца, затем постепенно вставить в канавку кольцо по всей длине
окружности.



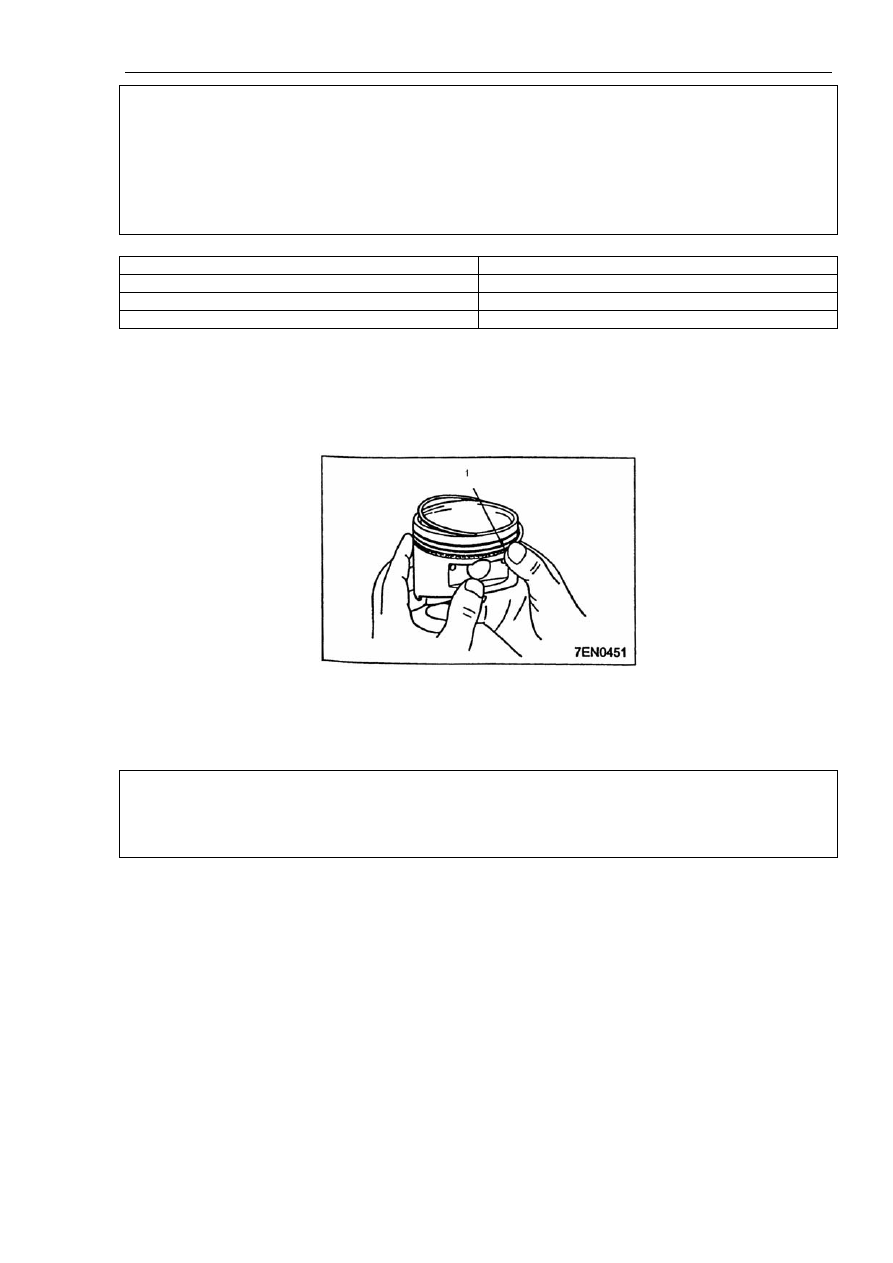

Рисунок 4-51.

Надписи на рисунке: 1. Разъемный конец плоского стального кольца.

Внимание:

Не следует устанавливать плоское стальное кольцо с помощью разжимного
приспособления для поршневых колец во избежание переламывания кольца.

c. После установки обоих стальных колец проверить возможность их свободного
перемещения в двух направлениях.

(3). Установка первого и второго поршневых колец.

Как показано на рисунке 4-52, установить второе поршневое кольцо, а затем – первое
поршневое кольцо с помощью разжимного приспособления для установки поршневых
колец. Идентификационные метки на кольцах при установке должны быть обращены в
верхнюю сторону (т.е. – к верхней поверхности поршня).

Глава 4. Двигатель



82



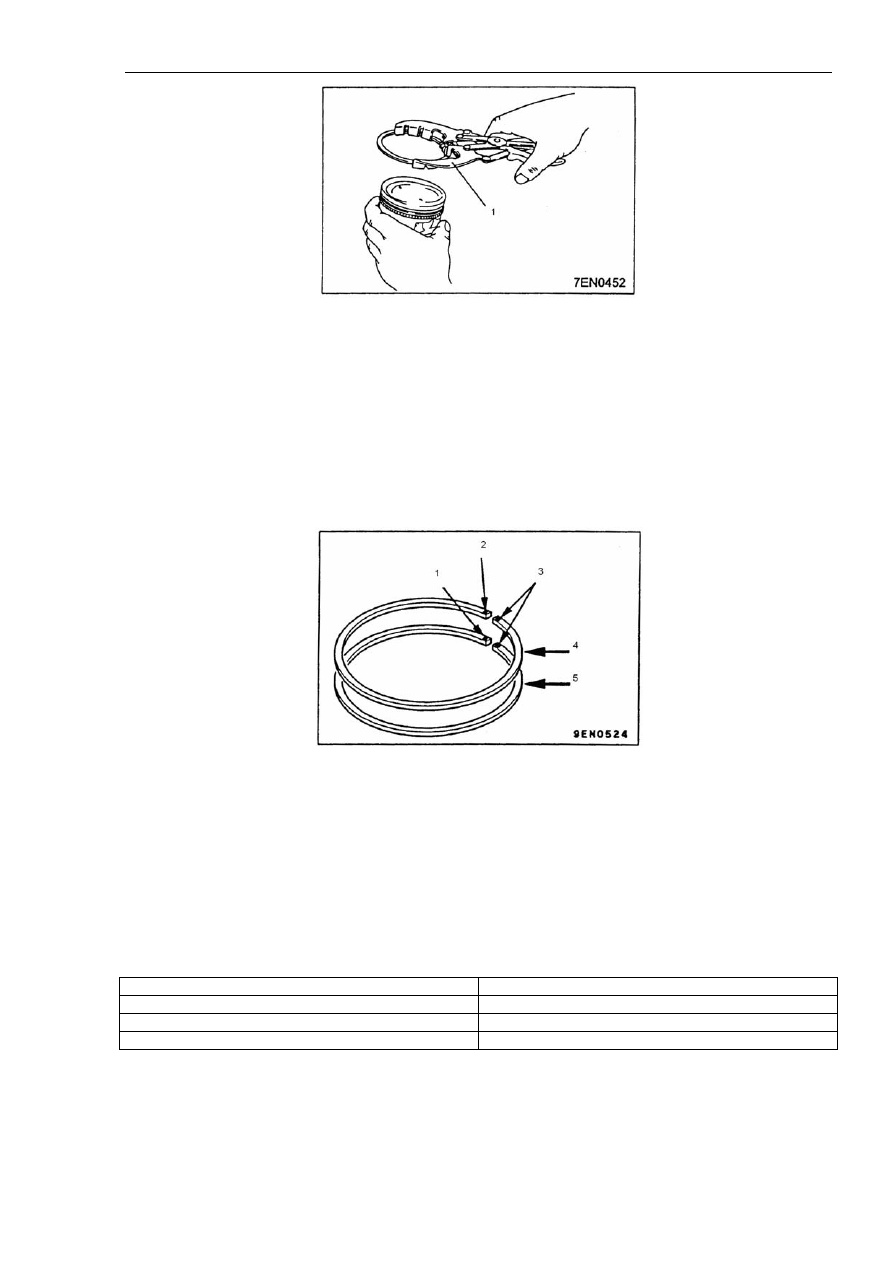

Рисунок 4-52.

Надписи на рисунке: 1. Разжимное приспособление для установки поршневых колец.

Идентификационные метки поршневых колец (см. рисунок 4-53):

Первое поршневое кольцо: 1T.

Второе поршневое кольцо: 2T.



Рисунок 4-53.

Надписи на рисунке: 1. Идентификационная метка 2T. 2. Идентификационная метка 1T. 3.
Метка размера. 4. Первое поршневое кольцо. 5. Второе поршневое кольцо.

Примечание: на первом и втором поршневых кольцах выбиты метки размеров, которые
приведены в таблице 4-5.

Таблица 4-5.

Размер

Метка

Стандартный

Отсутствует

Увеличенный на 0,50 мм 50
Увеличенный на 1,00 мм 100



(4). Установка поршня с шатуном в сборе.

a. Нанести на поверхность поршня, поршневых колец и поршневого пальца тонкий слой
моторного масла.
