330

Панель инструментов--Панель инструментов



Панель инструментов



Панель инструментов
Таблица неполадок

24

.



Освещение:





Феномен



Возможная причина



Страницы



Не горят все лампы



1.  Панель инструментов



2.  разъем или провода



--



Не горит одна лампа



1. Панель инструментов



-



Сигнальные лампы:





Феномен



Возможная причина



Страницы



Лампа неполадки не горит



1.  разъем или провода



2.  Блок управления двигателя



3.  Панель инструментов

-

-

-



Лампа зарядки не горит



1.  разъем или провода



2.  Блок управления двигателя



3.  Панель инструментов



-

-

-



Лампа тормозов не горит



1.  разъем или провода



2.  БЛОК УПРАВЛЕНИЯ ABS



3.  Панель инструментов



-



-



331



Лампа ABS не горит



1.  разъем или провода



2.  БЛОК УПРАВЛЕНИЯ ABS



3.  Панель инструментов



-



-



331



Лама SRS не горит



1.  разъем или провода



2.  датчик подушек безопасности



3.  Панель инструментов



-

-

-



Лампа дверей не горит



1.  разъем или провода



2.  переключатель двери



3.  Панель инструментов



-

-

-



Лампа топлива не горит



1.  разъем или провода



2.  переключатель лампы топлива



3.  Панель инструментов



-

331

331



Лампа низкого давления масла не горит



1.  Панель инструментов



2.  переключатель лампы



3.  разъем или провода



-

331

331





Таблица 24.



331

Панель инструментов--Панель инструментов



Сигнальные лампы:



Феномен



Возможная причина



Страницы



Лампа поворота не горит



1.  разъем или провода



2.  лампа поворота и аварийной сигнализации



3.  Панель инструментов



-



-



331



Лампа дальнего света не горит



1.  разъем или провода



2.  левый переключатель



3.  Панель инструментов



-



-



331



Инструменты:





Феномен



Возможная причина



Страницы



Счетчик оборотов, датчик топлива и

термометр воды не работают



1.  разъем или провода



2.  Предохранитель



3. Панель инструментов

-



-



331

Датчик топлива не работает или
работает не нормально



1.  разъем или провода



2.  Датчик топлива



3.  Панель инструментов



-

331

331



Проверка автомобиля



1. Проверьте спидометр

(1) Используйте тестер спидометра для проверки погрешностей и работы спидометра

Справка: Км/ч



Показания спидометра

Фактическая скорость

20км/ч

17-23км/ч

40км/ч

35-40км/ч

60км/ч

55-60км/ч

80км/ч

75-80км/ч

100км/ч

95-100км/ч

120км/ч

114-120км/ч

140км/ч

133-140км/ч

160км/ч

152-160км/ч

Примечания: избыточное или недостаточное давление в шинах повышают
погрешность.

(2) Проверьте смещение иглы спидометра

Справка: ниже 0.5км/ч



332

Панель инструментов--Панель инструментов



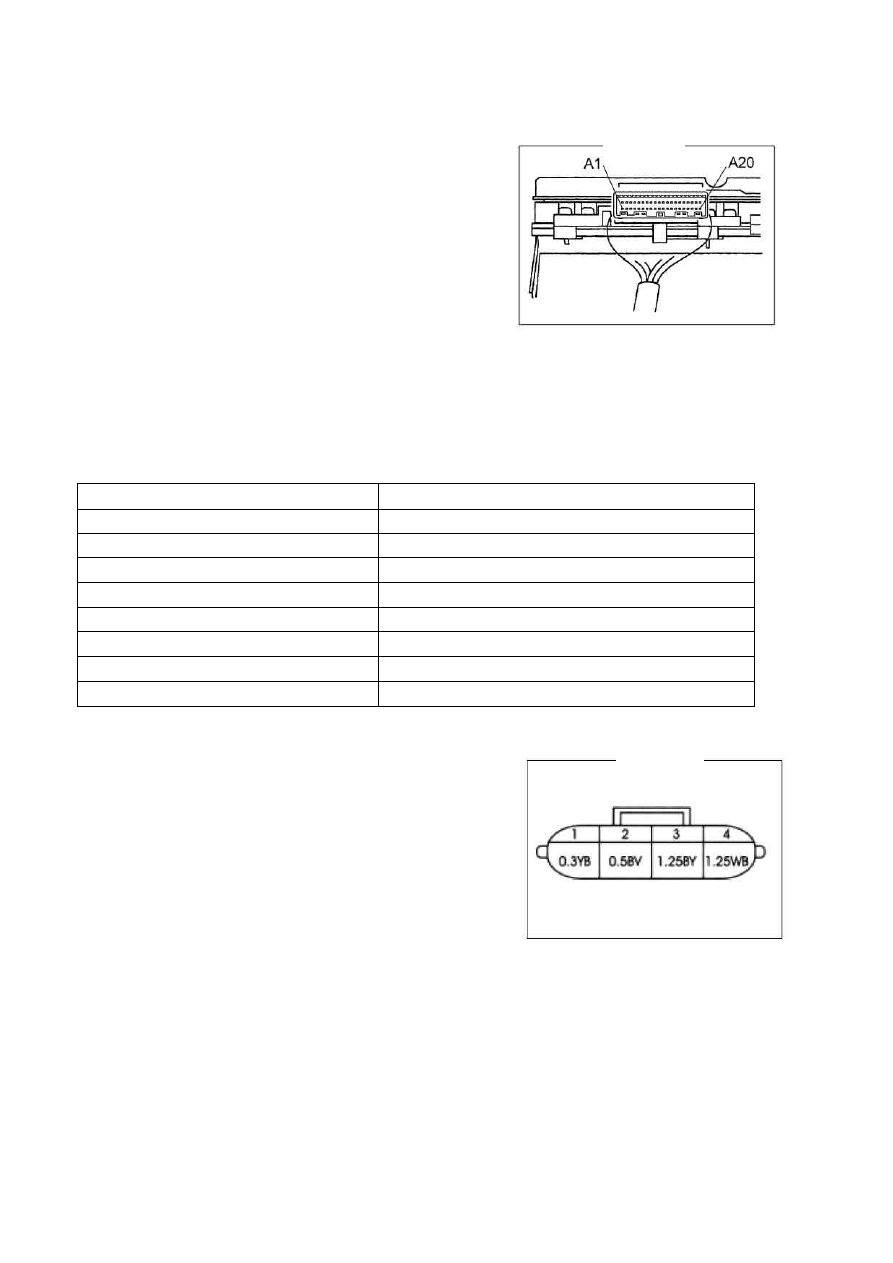

2.  Проверьте выходной сигнал скорости автомобиля.

(1) При скорости автомобиля 10км/ч, проверьте

напряжение между контактом 10 и контактом A1 панели
инструментов.

Стандарт: Напряжение повторно пульсирует
между 0V и 5V тринадцать раз.

Примечания: Проверьте контакт разъема
переключателя зажигания “on”

3.  Проверьте датчик скорости

(1) Подключите тестовый тахометр. Запустите двигатель.

Примечания:
•  Неправильное подключение контактов тахометра повредит внутренние

транзисторы и индикаторы.

•  При перемещении или снимании тахометра не роняйте его и не стучите по
поверхности.

(2)  Сверьте показания тестового тахометра с тахометром панели инструментов.



Отображаемое значение (об/мин)

Допустимое значение ( об./мин.)

700

630-770

1,000

(900-1,100)

2,000

(1,850-2,250)

3,000

2,850-3,150

4,000

(3,800-4,200)

5,000

4,750-5,250

6,000

(5,700-6,300)

7,000

6,650-7,350

4.  Проверьте датчик топлива



Датчик топлива имеет функцию обнаружения датчика, при
положении индикатора датчика в позиции E, если не горит
лампа  низкого  уровня  масла,  вначале  необходимо
проверить

неполадки

датчика

и

проводов.

При

неисправности

датчика,

индикатора

топлива

останавливается  в  текущем  положении.  Если  неполадка
длится более 20 секунд, индикатор быстро возвращается в
положение  Е,  тогда  необходимо  искать  обрыв  провода.
Если  нормальное  состояние  более 20 секунд,  индикатор
возвращается в обычное положение. DC 13.5V, 25°C
(1) Снимите разъем датчика топлива
(2) Установите переключатель зажигания в положение ON, проверьте положение индикатора
топлива.

Положение индикатора: F

(3) Соедините контакт 1 и 2 проводов. Установите переключатель зажигания в положение ON,

проверьте положение индикатора топлива.
Положение индикатора: F

5.  Проверьте индикатор низкого уровня топлива

Рис.792.

Рис.793



333

Панель инструментов--Панель инструментов

(1)  Снимите разъем датчика топлива, когда индикатор в положении E, лампа не горит.
(2) Соедините резистор 300-330 Ω с контактами 1 и 2, установите переключатель зажигания в
положение  ON, индикатор в положении E, лампа горит.

6.  Поверьте термометр воды генератора.

(1) Снимите разъем термометра
(2) Установите переключатель зажигания в положение ON,

проверьте положение индикатора термометра.

Положение индикатора: COOL

(3) Заземлите 2 контакта проводов со стороны разъема для

проверки положения индикатора термометра.

Положение индикатора: HOT

7.  Проверьте лампу ремня безопасности водителя.

(1) Установите переключатель зажигания в положение ON, проверьте лампу ремня безопасности
водителя.
(2) Застегните ремень, проверьте, чтобы лампа погасла.
(3) Снимите разъем переключателя ремня безопасности, заземлите контакты.
(4) Установите переключатель зажигания в положение ON, лампа должна гореть.

8.  Проверьте индикатор низкого давления масла

(1) Снимите разъем переключателя давления масла.
(2) Установите переключатель зажигания в положение ON.
(3) Заземлите контакты, проверьте индикатор давления.

Индикатор низкого давления масла: горит

9.  Проверьте переключатель давления масла

(1) Снимите разъемы переключателя давления масла,
(2) Проверьте проводимость контактов переключателя.

Генератор не работает: проводимость Генератор работает:
не проводимость

10. Проверьте зуммер



(a) Проверьте работу зуммера

Совет: работает зуммер напоминания ключа.
(1) Включите передний свет, выньте ключ, откройте дверь

водителя и проверьте зуммер(рис.795).
Зуммер: Ночью звук в течение 10 секунд, днем
лампочка.

(2) При работе зуммера сделайте любое из следующего, и
проверьте отключение зуммера.

•  Выключите передний свет.
•  Закройте дверь водителя.
•  Вставьте ключ.



ON

Вкл



Выкл



Свет

Предупреж

дение



Выкл



Вкл



Откройте дверь водителя



Выньте ключ



Выкл



Вкл



Зуммер



Рис.794

Рис.795.
