22

Механизм двигателя - Двигатель



Механизм двигателя



Двигатель

Проверка



1.  Проверьте охлаждающую жидкость.
2.  Проверьте масло двигателя.
3.  Проверьте батарею.
4.  Проверьте воздушный фильтр.
5.  Проверьте свечу зажигания [4G18-3705113].
6.  Проверьте ремень ГРМ [4G18-1307107].

Совет: не проверяйте натяжение ремня, используется автоматический натяжитель.

7. Проверьте опережение зажигания.

(a) Прогрейте двигатель.
(b) Подключите к двигателю стробоскоп (рис.35,36).

(c) Проверьте опережение зажигания на холостом ходу.

Опережение: перед верхней мертвой точкой 8° -14°
Примечание: при проверке опережения зажигания
установите трансмиссию на нейтраль.

Совет: После работы двигателя в течение 5 секунд на
скорости 1000-1300 об./мин., проверьте
возможность восстановления холостого хода.



8. Проверьте холостой ход двигателя.

(a) Прогрейте двигатель и запустите холостой ход.
(b) Считайте скорость вращения двигателя на диагностическом инструменте.
(c) Проверьте холостой ход.

Холостой ход: около 750-850 об./мин.
Примечания:

• При проверке холостого хода, установите вентилятор охлаждения в положение OFF.
Выключите все вспомогательные устройства и кондиционер.

Рис.35

Рис.36



23

Механизм двигателя - Двигатель



9.  Проверьте давление компрессии ( см. рис.37).

(a) Прогрейте двигатель.
(b) Снимите катушку зажигания.
(c) Снимите свечу зажигания.
(d) Проверьте давление компрессии в цилиндре.



(1) Установите датчик компрессии в отверстие свечи
(2) Откройте дроссель.
(3) Измерьте давление при вращении коленвала.

Примечания:
#  Используйте полностью заряженную батарею, чтобы двигатель мог достигнуть не менее 250
об./мин.
#  При измерении прочих показателей, повторите шаги (1) - (3).

#  Завершите измерение.
#  Давление компрессии:

1080кПа

Мин. давление:

1000 кПа

Разница между цилиндрами:

100 кПа

(4) Если  давление  компрессии  одного  или  более  цилиндров  слишком  низкое,  впрысните

небольшое количество машинного масла в цилиндр с низким давлением и повторите шаги
(1) - (3) по проверке давления.

#  Если после впрыскивания масла давление возросло, поршневое кольцо цилиндра или

цилиндр изношен или поцарапан.

#  Если давление все равно слишком низкое, может быть заклинен или не полностью

закрыт клапан, либо протекает прокладка головки блока цилиндров.

10.  Проверьте CO/СH.

(a) Запустите двигатель.
(b) Поддерживайте скорость вращения 2500 об./мин. на протяжении 180 секунд.
(c) При работе двигателя на холостом ходу, вставьте датчик СО/СН в выхлопную трубу минимум
на 40 см.
(d) Сразу же проверьте холостой ход и содержание СО/СН при 2500 об./мин.
Советы:



#  Завершите тест в течение 3 минут.
#  Выполните  тест  в 2 аналогичных  состояниях  (холостой  ход  и 2500 об./мин.),  в

соответствии с методами  измерения и последовательностью, указанных в Положении по
выхлопам.

(e) Если концентрация СО/СН выходит за границы, устраните неполадки в такой

последовательности.

(1) Проверьте работу кислородного датчика.
(2) См. возможные причины неполадок в таблице 8 ниже, при необходимости выполняйте
ремонт и корректировку.



Рис.37.



24

Механизм двигателя – Двигатель




Таблица 8





CO

СН

Неполадка

Возможные причины

В норме



Высокий

Нестабильный холостой ход



1.  Неисправность системы зажигания



#

неверное опережение зажигания



#  Загрязнена свеча зажигания, короткое

замыкание или неверный зазор



2.  Зазор клапанов неверный



3.  Утечка в выхлопном клапане и входе воздуха



4.  Утечка в цилиндре



Низкий



Высокий

Нестабильный холостой

ход (показания СН

нестабильные)



1.  Утечка вакуума:



#

Шланг вентиляции



#

Впускной коллектор



#

Корпус дросселя



#

Шаговый мотор хол. хода



#

Вакуумный усилитель и трубки



2.  Возгорание смеси



Высокий



Высокий

Нестабильный холостой

ход (черный дым

выхлопа)



1.  Заблокирован воздушный фильтр



2.  Заблокирован клапан вентиляции



3.  Неисправность системы инжектора



#

Неисправность регулятора давления топлива



#

Неисправность датчика температуры воды



#

Неисправность датчика входного давления



#

Неисправность блока управления



#

Неисправность распылителя инжектора



#

Неисправность датчика положения дросселя





25

Механизм двигателя - Ремень ГРМ



Ремень ГРМ

Замена



1.  Снимите правый нижний колпак двигателя.

2.  Снимите ремень ГРМ

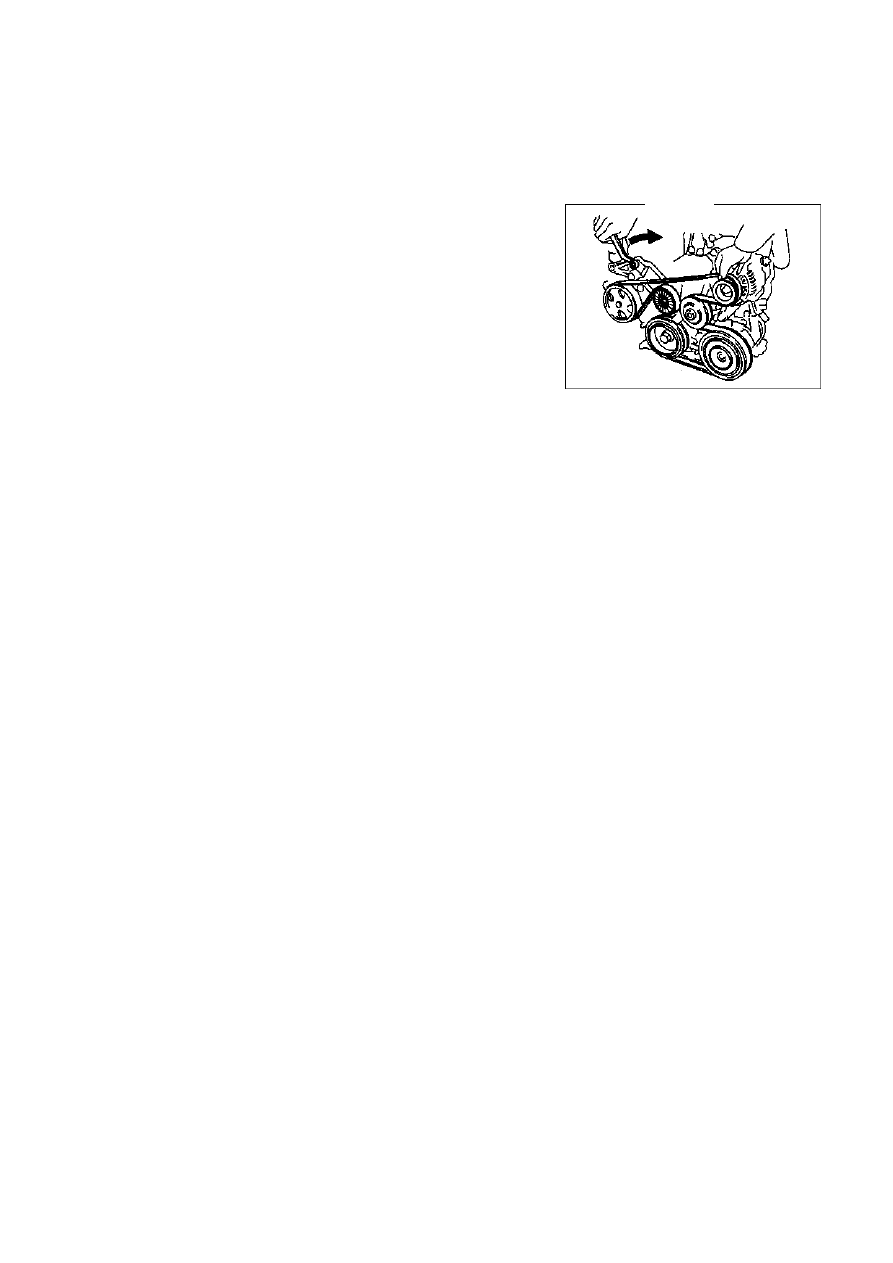

Медленно поверните натяжитель ремня ГРМ по часовой
стрелке для откручивания. Затем снимите ремень ГРМ и
установите натяжитель на место (см. рис.38).

3.  Установите ремень ГРМ

Медленно поверните натяжитель ремня ГРМ по часовой
стрелке для откручивания. Затем установите ремень
ГРМ и установите натяжитель на место.



Рис.38
