113

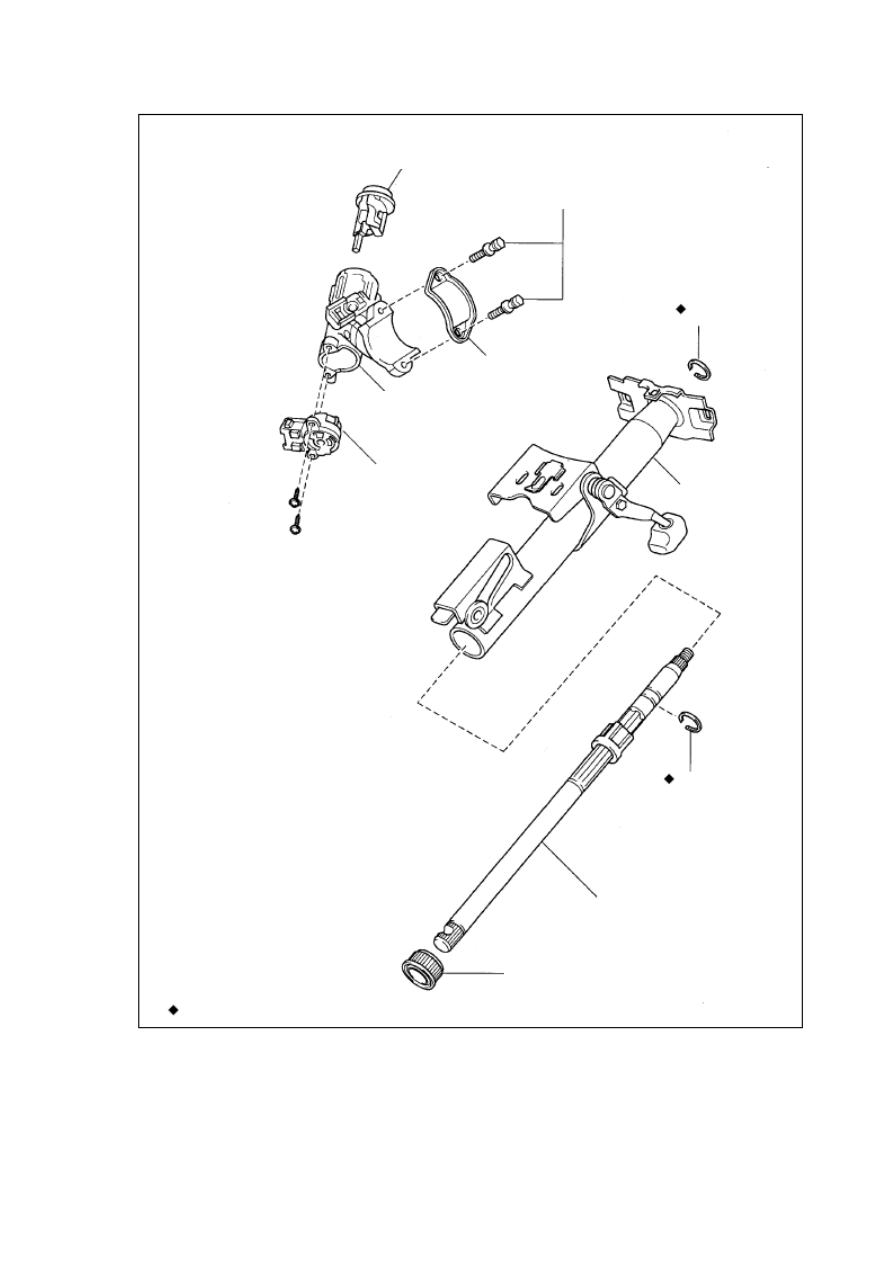

Обзор компонентов



Рис. 231

Детали, не подлежащие повторному использованию

Подшипник верхнего вала



Верхний рулевой вал



Стопорное кольцо

Рулевая колонка

Стопорное кольцо



Цилиндр замка зажигания

Болт с конической головкой







Контактная группа замка
зажигания



Кронштейн замка
зажигания





114

Замена рулевой колонки:

1.  Убедитесь в том, что колеса установлены ровно;
2.  Отключите минусовую клемму аккумулятора;
3.  Снимите подушку безопасности в сборе
. Снимите 2 винта с двух сторон и извлеките

разъем.
Примечание:  При  демонтаже  блока  подушки  безопасности  никогда  не  тяните  за
провода подушки безопасности.
Опасность травмирования:

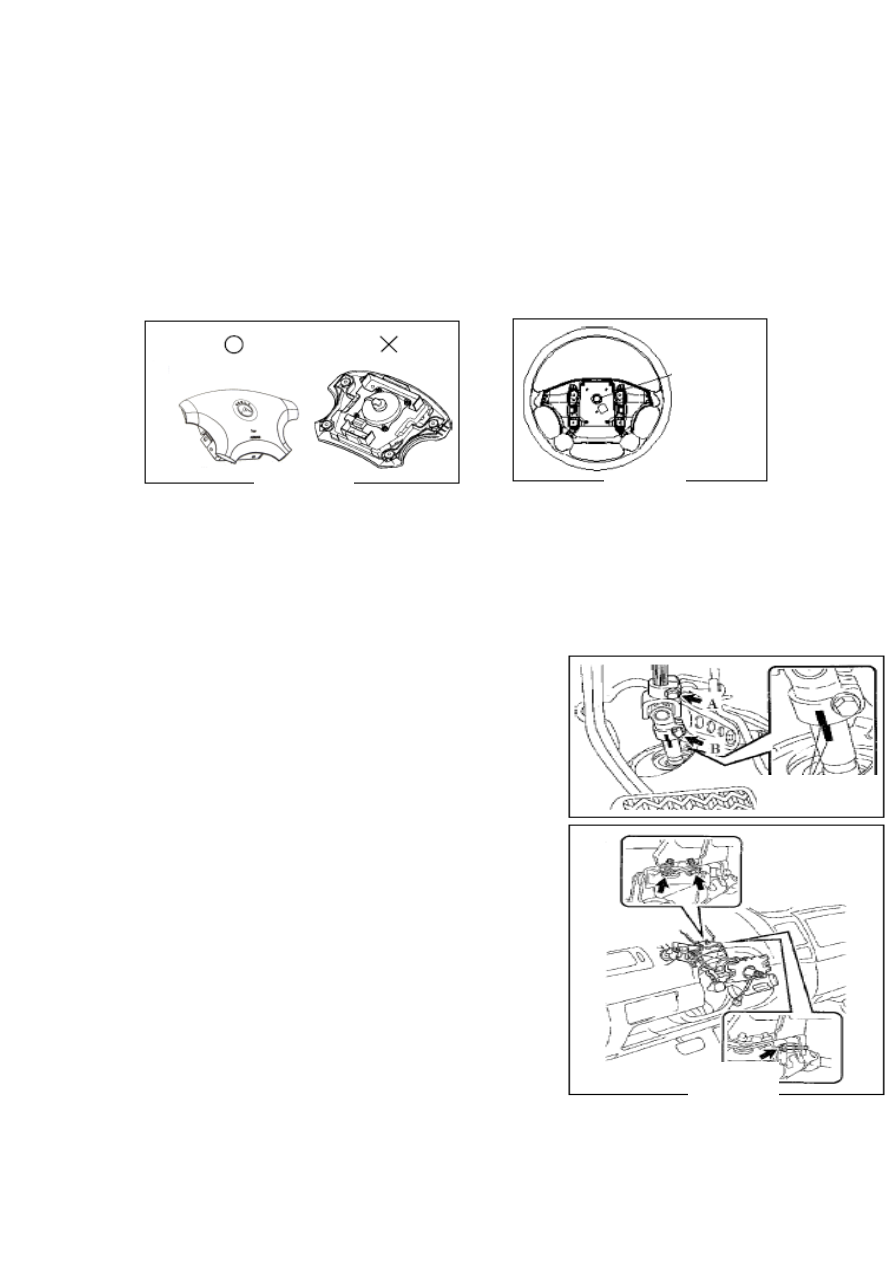

•  Кладите блок подушки безопасности лицевой стороной вверх(рис.

232)

•  Никогда не разбирайте блок подушки безопасности





4.  Демонтируйте рулевое колесо:

(1) Отсоедините кабель НПБ.
(2) Удалите установочные болты руля управления.
(3) Нанесите на блок руля управления и верхнюю секцию рулевого вала отметки для

обозначения их взаимного расположения.

(4) С помощью специального инструмента демонтируйте руль управления(рис. 233)


5.  Демонтируйте  верхнюю  и  нижнюю  части

кожуха рулевой колонки
(1)
Открутите три винта.
(2) Снимите  верхнюю  и  нижнюю  части  кожуха

рулевой колонки


6.  Демонтируйте витую пружину.
7.  Отсоедините  разъем  и  демонтируйте  блок

левого комбинированного переключателя.

8.  Отсоедините  разъем  и  демонтируйте  блок

правого комбинированного переключателя.
.

9.  Снимите  пылезащитный  кожух  кардана

рулевого вала

10. Отсоедините  верхнюю  секцию.  вала  рулевого

управления (см. рисунок справа)
(1) Нанесите отметки для обозначения взаимного

расположения  трубки  шлицевого  соединения
и промежуточного вала.

(2) Открутите  болты  (указаны  стрелками).(рис.

234)


11. .Снимите рулевую колонку, открутив 3 болта




крепление

Установочная
отметка

Рис. 232

Рис. 233

Рис. 234



115



12. Отсоедините  нижнюю  секцию  вала  рулевого

управления
(1)
Нанесите  метки  для  обозначения  взаимного

расположения

верхнего

и

нижнего

валов(рис. 235).

(2) Открутите  болт  и  снимите  промежуточный

вал.



13. Демонтируйте держатель замка зажигания

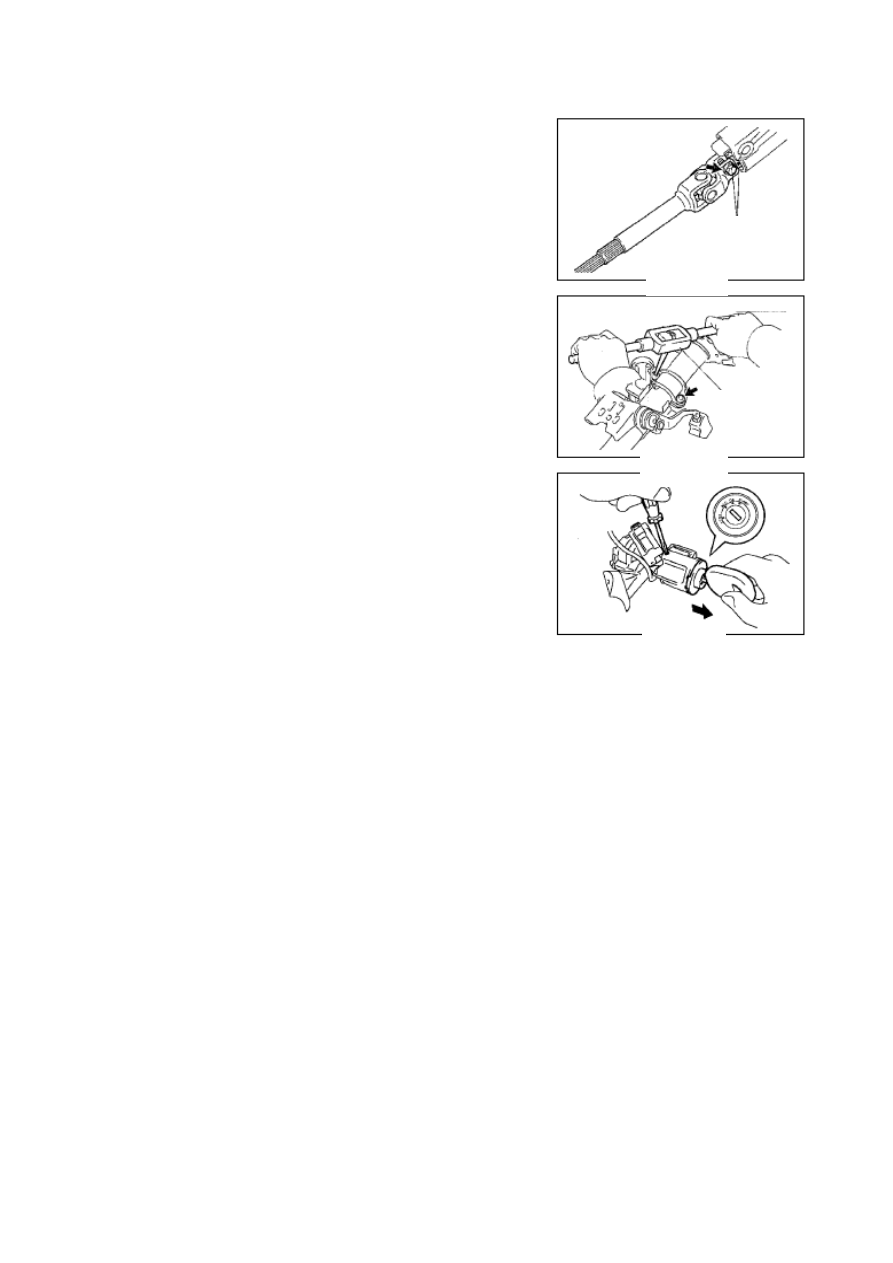

(1) С  помощью  керна  сделайте  отметки  на 2

болтах с коническими головками.

(2) Высверлите  отвестия 3-4 мм  в  диаметре  в

болтах с коническими головками  .

(3) Вывертышами  извлеките    болты(рис. 236) и

отсоедините держатель замка зажигания



14. Снимите  контактную  группу  с  замком

рулевой колонки

15. Демонтируйте сердцевину замка зажигания

(1) Установите  замок  зажигания  в  положении

ACC (Вспомогательное оборудование).

(2) Нажмите  на  стопорный  штифт  и  вытяните

сердцевину замка.(рис. 237)


16. После проверки или замены рулевой колонки,

установите все узлы на свои места в обратном
порядке.
Примечание:

После  установки  сердцевины  замка  зажигания,  проверьте  работу  функции
блокировки  руля  управления:  при  вынимании  ключа,  рулевой  вал  должен
блокироваться;  при  вставлении  ключа  и  переведении  замка  зажигания  в
положение ACC (Вспомогательное  оборудование)  система  рулевого  управления
должна разблокироваться.

(1)  Затяните 3 болта.
(2)  Проверьте правильность подсоединения всех кабелей.
(3)  Затяните  установочный  болт,  соединяющий  нижнюю  и  верхнюю  секции

рулевого вала с  моментом затяжки 22-39 Нм.

(4)  Установите пылезащитный чехол
(5)  При  установке  рулевого  колеса  на  рулевую  колонку  установите  его  в

соответствии  с  нанесенными  меткамиЗатяните  центральный  болт,  момент
затяжки  33-59 Нм.

(6)  Проверьте  подушку  безопасности.  Запрещается  использовать  компоненты

системы НПБ , снятые с другого автомобиля.

(7)  Проверьте  функционирование  системы SRS.с  помощью  диагностического

прибора

Установочная
отметка

Винторез

Рис. 235

Рис. 236

Рис 237



116



Раздел 3 Гидроусилитель рулевого управления


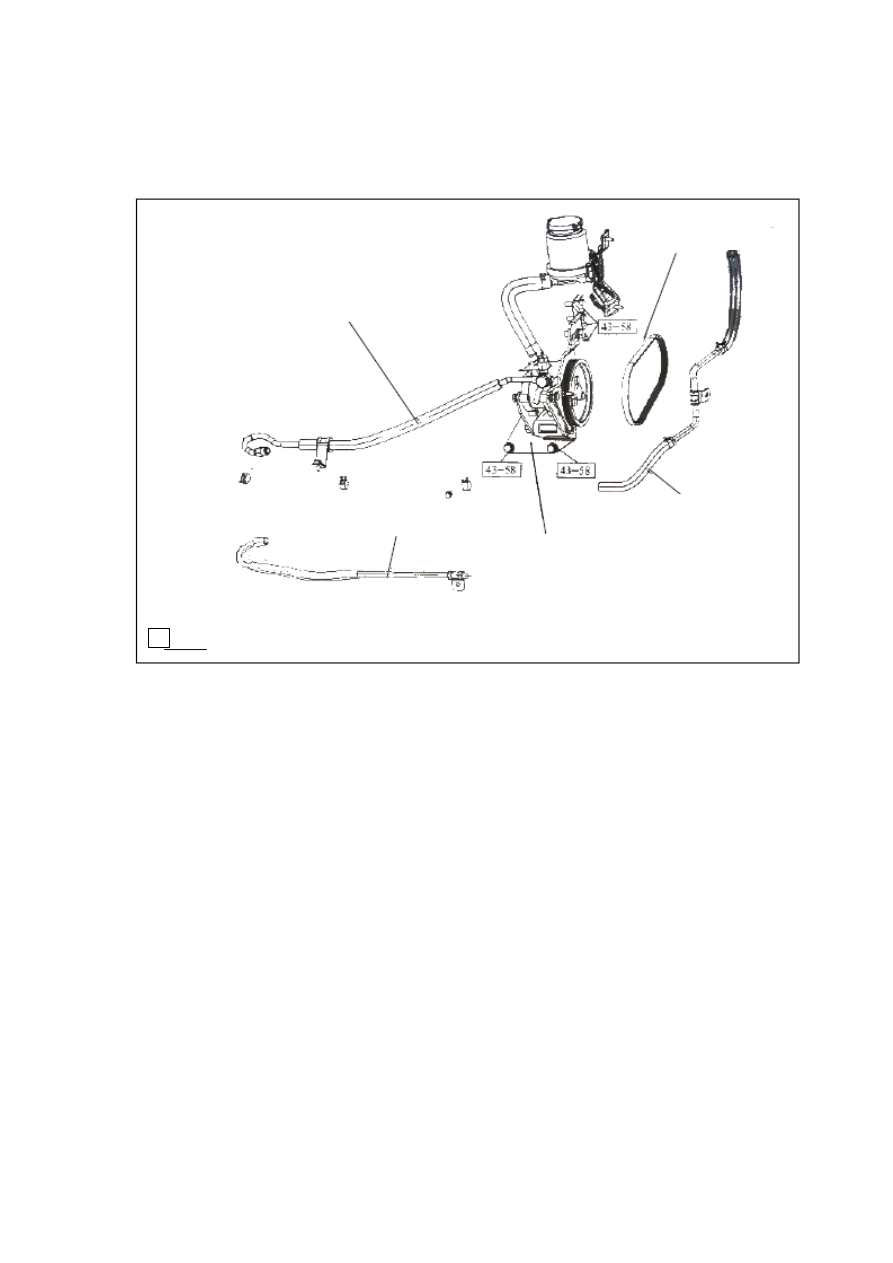

Обзор компонентов



Рис. 238



I. Проверка на автомобиле


1. Проверка приводного ремня

Проверьте  приводной  ремень  на  предмет  его  износа.  Если  необходимо,  замените
новым приводным ремнем.
Подсказка:  Трещины  на  краях    ремня  допустимы.  Если  есть  расслоения  ремня,
замените ремень.

2. Проверка уровня масла гидроусилителя.

(1) Остановите автомобиль на ровной горизонтальной поверхности.
(2) После остановки двигателя, проверьте уровень масла в масляном резервуаре. Если

необходимо, добавьте жидкость.

Подсказка:  уровень  должен  быть  между  граничными  отметками  минимального  и
максимального уровней.

II. Удаление воздуха из системы гидроусилителя рулевого управления

.

(1) Проверьте уровень жидкости
(2) Поднимите  переднюю  часть  автомобиля  домкратом  с  соблюдением  мер

безопасности.

(3) Поверните рулевое колесо.

При  неработающем  двигателе,  без  усилий  поверните  руль  управления  в
левое/правое граничное положение. Несколько раз повторите эту процедуру.

Нм: Момент затяжки

Напорный трубопровод
гидроусилителя рулевого
управления

Приводной ремень

Сливной трубопровод рулевого
управления(сторона рулевого мех-ма)

Сливной трубопровод (сторона
расширительного бачка)

Насос системы усиления рулевого
управления с кронштейном
