Управляющий механизм и приборы

21

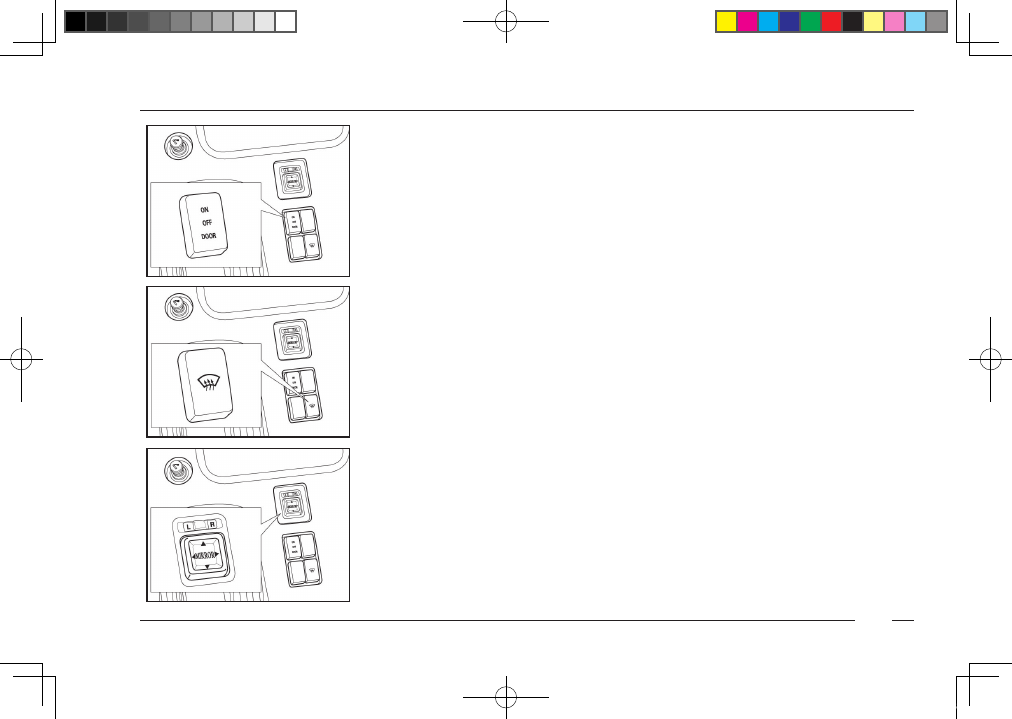

Выключатель управления комнатной лампы (рисунок 2)
①

«OFF» (отключение) лампа не освещается.

②

«DOOR» (дверь) как дверь стороны водителя открывается, эта лампа

освещается. Дверь закрывается, эта лампа тухнет.
③

«ON» (подключение) несмотря на никакое положение двери, эта лампа

всегда освещается.
включатель с нагреванием электрического зеркала задней обзорнос-

ти
При установлении электрического зеркалазадней обзорности с нагрева-

нием, этот включатель только действует. Позиция включателя указана в

смехе. При нажатии этого включателя электрическое зеркало задней об-

зорности самоходно нагревает.

включатель электрического зеркала задней обзорности
Когда установленно электрическое зеркало задней обзорности, этот вклю-

чатель только действует. На включателе«L»и«R»отдельно представляет

левое и правое зеркало обзорности. R – правое зеркало задней обзорнос-

ти, L – левое зеркало задней обзорности. Когда включатель в позиции«L

»или«R», в это время контролировать левое зеркало задней обзорности

или правое зеркало задней обзорности, на низу 4 кнопки направления, ко-

торые отдельно контролируют 4 регулировочных стараны зеркало задней

обзорности.

Управляющий механизм и приборы

22

Диагностический включатель отказа двигателя
Когда двигатель имеет отказы, нажать этот включатель,

соответствующий индикатор на приборах оказывается

цифру отказов.
Крейсерский включатель
При нажатии этого включателя двигатель проводит крей-

серского модель, ещё нажать включатель двигатель отме-

тит комбинированную модель.
Крейсерование V
Через подсоединение крейсерского включателя нажать

этот включатель, крейсерование начает работать, в это

время водитель может распустить акцелератор, а грузовик

автоматически продолжать крейсерование. Если снова на-

жать этот включатель, можно снижать скорость грузовика

крейсерования.
крейсеровка Λ
При крейсеровании нажать этот включатель можно повы-

шать скорость грузовик акрейсеровании. Крейсерование

не работает из того, что водитель нажимает тормоз и дру-

гие факторы. Когда распустить тормозную педаль, этот

включатель можно восстановить крейсерование, которое

работает до того, что выключить крейсерование. Тип

Вэйчая Евро-3 специально имеет один крейсерский вос-

станавленный включатель для того, чтобы иснолнить эту

восстанавленную функцию. Включатель комбинирования

А не имеет эту функцию.
Крейсерский выключенный включатель (арматура

Шанчая Евро-3)
При нажатии этого включателя крейсерование выключен-

но.

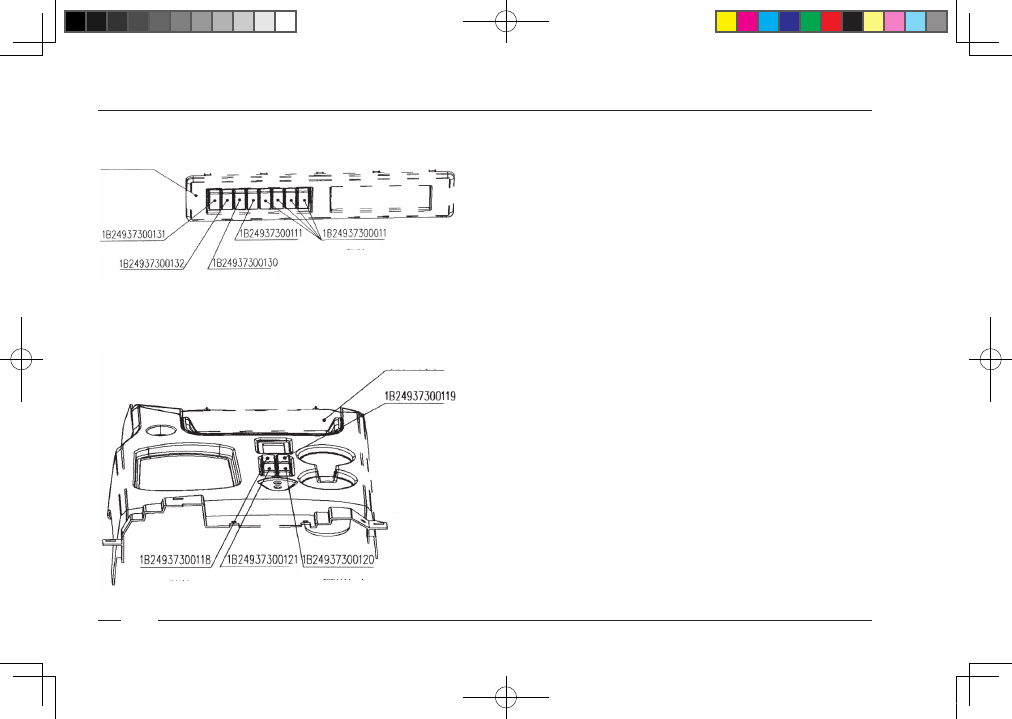

Включатель воздушного

отопления

Включатель управления элек-

трического волокового окна

ложный включатель

Включатель управления

прицепа

диагностический включа-

тель

передний  агрегат  сред-

ней платформы

Крейсерский (восстанав-

ленный)  выключенный

включатель

Крейсерский включатель

Крейсерский включатель(+)

Крейсерский включатель(-)

панель выключателя

в сборе

Управляющий механизм и приборы

23

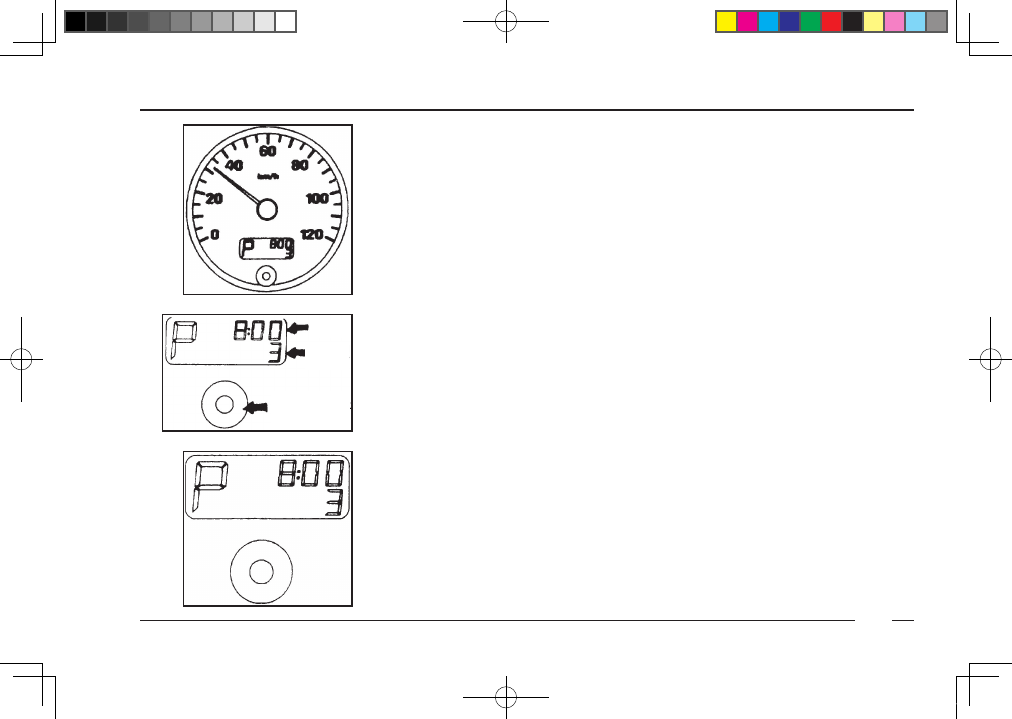

Спидометр
Единица измерения спидометра является км/ч.

Часы
Таксиметр предназначается для записи суммарного километража.
Часы проявляют текущее время. Нажатие регуляторный рычаг времени

может регулировать время.

время

к и л о -

метраж

регуляцион-

н ы й   р ы ч а г

времени

Управляющий механизм и приборы

24

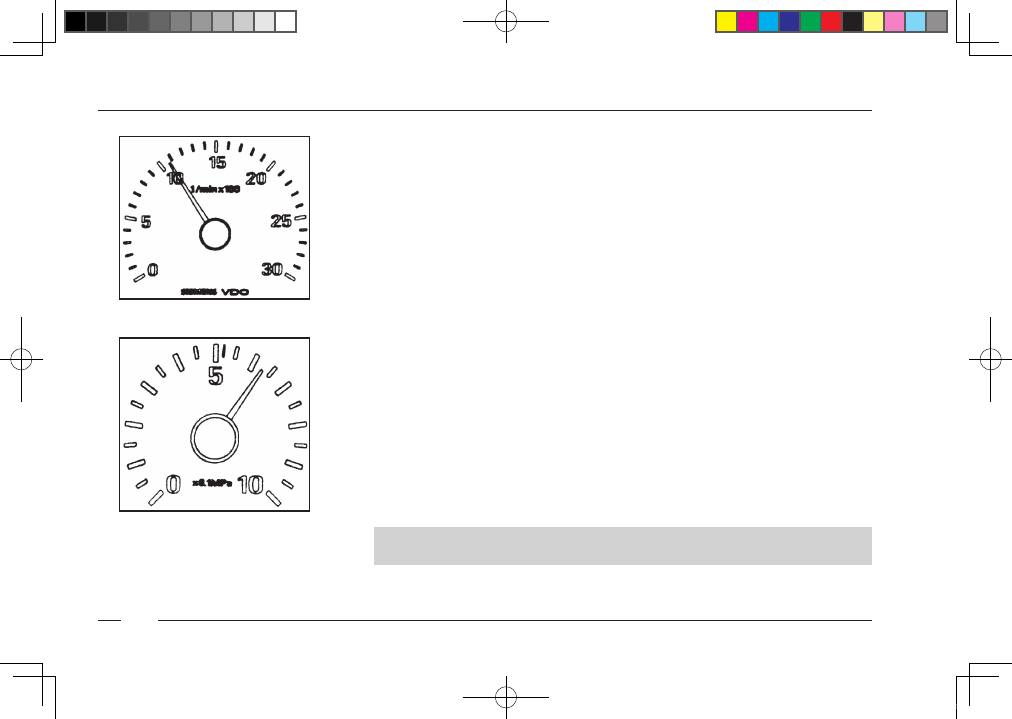

тахометр двигателя
В тахометре показывается скорость двигателя (обо/мин.rpm), при этом

зеленая зона означает зону экономичного расхода топлива двигателя, а

красная зона означает критическую скорость двигателя.
Макс.допускаемые обороты двигателя:
серия WP12/ISMe　　　　2100 об/м
Серия WD615/WD618/ Дункан L/C/ Шанчай 6C/6CLSC8DK/SC9DK/

SC9DF/YC   2500об/м
Серия ISLe/YC6M   2400 об/м  серия ISDe/Phaser/YC6J  2800 об/м  серия

CA6DF  2600 об/м
Макс.допускаемые обороты других двигателей являестя 10% номиналь-

ного обороты.Надо обеспечить макс.допускаемые обороты двигателя

продолжать работать не более 5 минут.
Указатель о давлении воздуха
В указателе показывается воздушное давление в основном воздушном

резервуаре и 2 тормозных воздушных резервуарах.При движении стрелка

указателя должна находиться в диапазоне 750-830 КПа.
Предупреждение: строго запрещается езда в красной зоне атмосфер-

ного давления ниже чем 500Kpа.
