Фары дневного времени (DRL)

417-04-4



ДИАГНОСТИКА И ПРОВЕРКИ

Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: НЕ РАБОТАЮТ ЛАМПЫ РАБОЧЕГО ОСВЕЩЕНИЯ  ДНЕВНОГО
ВРЕМЕНИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ F2.5 (15  A), F1.3 (20 A)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.5 (15

A)  (CJB).





 3  ПРОВЕРЬТЕ Плавкий предохранитель F1.3 (20

A)  (BJB).





 4  ПРОВЕРЬТЕ плавкие предохранители F2.5

(CJB), F1.3 (CJB) на разрыв.



• Плавкие предохранители исправны?



→

→

→

→ Да





Перейдите к A4



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранить.  ПРОВЕРЬТЕ, правильно ли
действует система.



Если плавкий предохранитель F2.5 снова
перегорит:

Перейдите к A2



Перейдите к

PINPOINT-ТЕСТУ A





Если плавкий предохранитель F1.3 снова
перегорит:

Перейдите к A3



Перейдите к

PINPOINT-ТЕСТУ A



A2: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
F2.5







 1  Введите положение OFF.





 2  В соответствии с электрическими  схемами,

короткое замыкание на "массу"  расположено в
электрической цепи(ях)  соединения S217.
УСТРАНИТЕ короткое замыкание на "массу"
следующим образом:

    -   Визуально проверьте элементы и

электрические цепи на наличие механических
или электрических повреждений.

    -   Снимите все элементы жгута

электропроводки.

    -   Измерьте сопротивление между жгутом

электропроводки и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Жгут электропроводки исправен, один из
элементов неисправен.

417-04-5

Фары дневного времени (DRL)

417-04-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке.  ПРОВЕРЬТЕ
для каждого элемента,  перегорает ли
плавкий предохранитель снова.  Если
плавкий предохранитель  перегорит,
СНИМИТЕ тот элемент, который был
установлен последним, и УСТАНОВИТЕ
новый элемент.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



Не работает жгут электропроводки.



Если возможно, разделите  электропроводку
на отдельные сегменты,  рассоединив все
имеющиеся  последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу".  Если необходимо,
разделите  соединение и
ОТРЕМОНТИРУЙТЕ неисправную
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

A3: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
F1.3







 1  Введите положение OFF.





 2  Отсоедините Реле ламп рабочего освещения

дневного времени - C1000.





 3  Отсоедините Реле ближнего света фар - C1049.





 4  Отсоедините Плавкий предохранитель F1.3 (20

A)  (BJB).







 5  Измерьте сопротивление между штырем 3

C1000 реле ламп рабочего освещения дневного
времени (DTRL), электрической цепи 30-LE7
(красной), со стороны электропроводки, и
"массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ реле ламп рабочего  освещения
дневного времени и реле ближнего  света
фар, обратившись к проверке элементов.  За
дополнительной информацией  обратитесь к
700-09-00.  Если необходимо, УСТАНОВИТЕ
новое реле.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет

417-04-6

Фары дневного времени (DRL)

417-04-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ электропитание
электрических цепей 30-LE7 и 30-LE20
(красной) при  помощи электрических схем.
За дополнительной информацией  обратитесь
к 700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

A4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ГЛАВНОГО  ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ







 1  Отсоедините Главный переключатель

освещения -  C205.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 8 С205

главного переключателя освещения,
электрической цепи 15-DD1 (зеленой/желтой), и
"массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к A5



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A12



Перейдите к PINPOINT-

ТЕСТУ A



A5: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.





 2  Проверьте главный переключатель  освещения,

обратившись к проверке элементов.  За
дополнительной информацией  обратитесь к
700-09-00.



• Главный переключатель освещения  исправен?



→

→

→

→ Да





Перейдите к A6



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет



УСТАНОВИТЕ новый главный
переключатель освещения.  ПРОВЕРЬТЕ,
правильно ли  действует система.

A6: ПРОВЕРЬТЕ РЕЛЕ ЛАМП РАБОЧЕГО  ОСВЕЩЕНИЯ ДНЕВНОГО ВРЕМЕНИ







 1  Проверьте реле ламп рабочего освещения

дневного времени, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.

417-04-7

Фары дневного времени (DRL)

417-04-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Реле ламп рабочего освещения дневного
времени исправно?



→

→

→

→ Да





Перейдите к A7



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет



УСТАНОВИТЕ новое реле ламп рабочего
освещения дневного времени.  ПРОВЕРЬТЕ,
правильно ли действует  система.

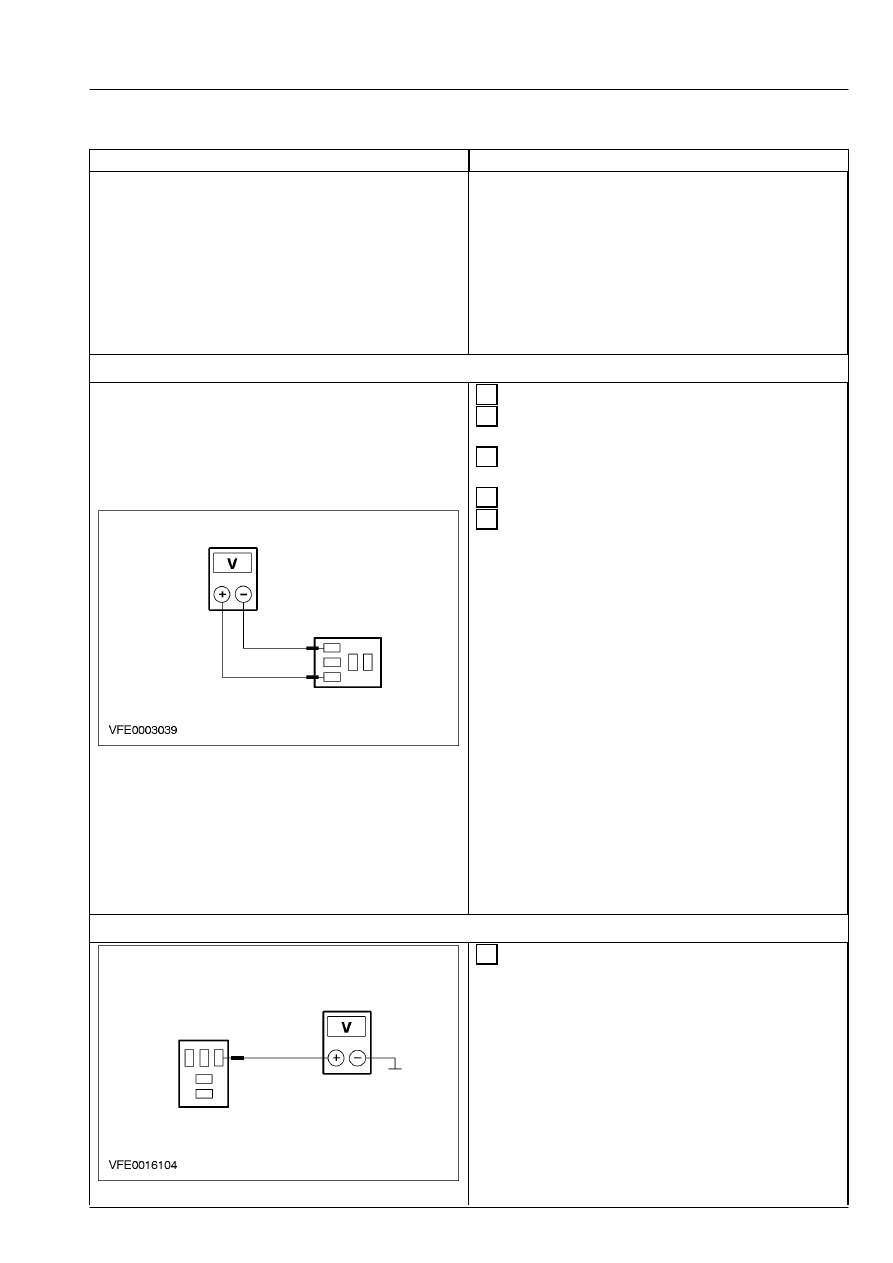

A7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 75-LE6 И 15-LE6  НА РАЗРЫВ







 1  Введите положение OFF.





 2  Отсоедините Реле ламп рабочего освещения

дневного времени - C1000.





 3  Подсоедините Главный переключатель

освещения -  C205.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 1 C1000

реле ламп рабочего освещения дневного
времени, электрической цепи 15-LE6
(зеленой/желтой), со стороны  электропроводки,
и штырем 2 электрической  цепи 31-LE6
(черной), со стороны  электропроводки.

    -   Поверните главный переключатель  освещения

в положение "OFF".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к A9



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A8



Перейдите к PINPOINT-

ТЕСТУ A



A8: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LE6









 1  Измерьте напряжение между штырем 1 C1000

реле ламп рабочего освещения дневного
времени, электрической цепи 15-LE6
(зеленой/желтой), со стороны  электропроводки,
и "массой".
