Ford Transit (2001 год). Руководство - часть 468





413-01-17

Щиток приборов 413-01-17



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



УСТАНОВИТЕ новый Датчик температуры
охлаждающей жидкости двигателя.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ E: СПИДОМЕТР/ОДОМЕТР НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРЬТЕ СИГНАЛ СПИДОМЕТРА ПРИ  ПОМОЩИ WDS/FDS 2000 ПРИ 48 КМ/Ч (30
МИЛЬ В ЧАС)



ПРИМЕЧАНИЕ: Требуется, чтобы при выполнении этой  проверки автомобиль двигался с постоянной
скоростью.
ПРИМЕЧАНИЕ: Выполните только этап проверки E1, если  ограничения скорости не позволяют
выполнить этап проверки E2.





 1  Подсоедините диагностический

инструмент.WDS/FDS 2000





 2  Введите следующий диагностический режим

диагностического инструмента: .

   3  Проконтролируйте PID VSS PCM в режиме

модуля управления силовым агрегатом при
скорости автомобиля 48 км/ч (30 миль в час).



• Сканер считывает значение 45-47 км/ч (28-35
миль в час)?



→

→

→

→ Да





Перейдите к E2





→

→

→

→ Нет



ОБРАТИТЕСЬ к WDS/FDS 2000.



Если автомобиль оснащен тахографом.

Перейдите к E5



E2: ПРОВЕРЬТЕ СИГНАЛ СПИДОМЕТРА ПРИ  ПОМОЩИ WDS/FDS2000 ПРИ 97 КМ/Ч (60
МИЛЬ В ЧАС)







 1  Введите следующий диагностический режим

диагностического инструмента: .

   2  Проконтролируйте PID VSS PCM в режиме

модуля управления силовым агрегатом при
скорости автомобиля 97 км/ч (60 миль в час).



• Сканер считывает значение 94-100 км/ч (58-62
миль в час)?



→

→

→

→ Да





Перейдите к E3





→

→

→

→ Нет



Обратитесь к WDS/FDS 2000.

413-01-18

Щиток приборов 413-01-18



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если автомобиль оснащен тахографом

Перейдите к E5



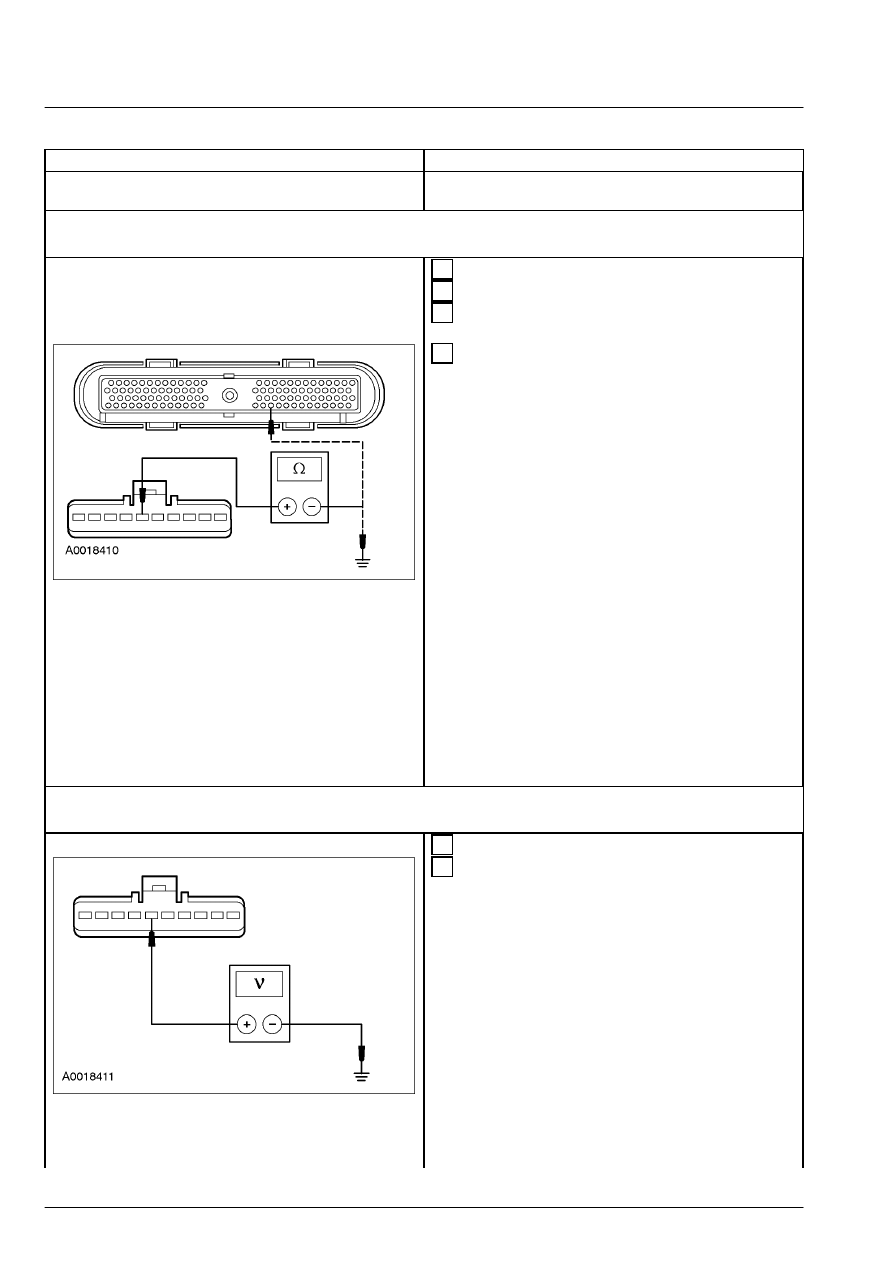

E3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GB9A  (БЕЛУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220b.





 3  Отсоедините Модуль управления силовым

агрегатом  (PCM) - C175.







 4  Измерьте сопротивление между штырем 6

C220b щитка приборов, электрической цепи 8-
GB9A  (белой/зеленой), со стороны
электропроводки,  и между штырем 94 C175
модуля PCM, электрической  цепи 8-GB9A
(белой/зеленой), со стороны  электропроводки; и
между штырем 6 C220b щитка  приборов,
электрической цепи 8-GB9A  (белой/зеленой), со
стороны электропроводки,  и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и модулем PCM ; и более
10,000 Ом между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к E4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E4: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GB9A  (БЕЛУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.







 2  Измерьте напряжение между штырем 6 C220b

щитка приборов, электрической цепи 8-GB9A
(белой/зеленой), со стороны электропроводки,  и
"массой".



• Напряжение регистрируется?



→

→

→

→ Да

413-01-19

Щиток приборов 413-01-19



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к E7



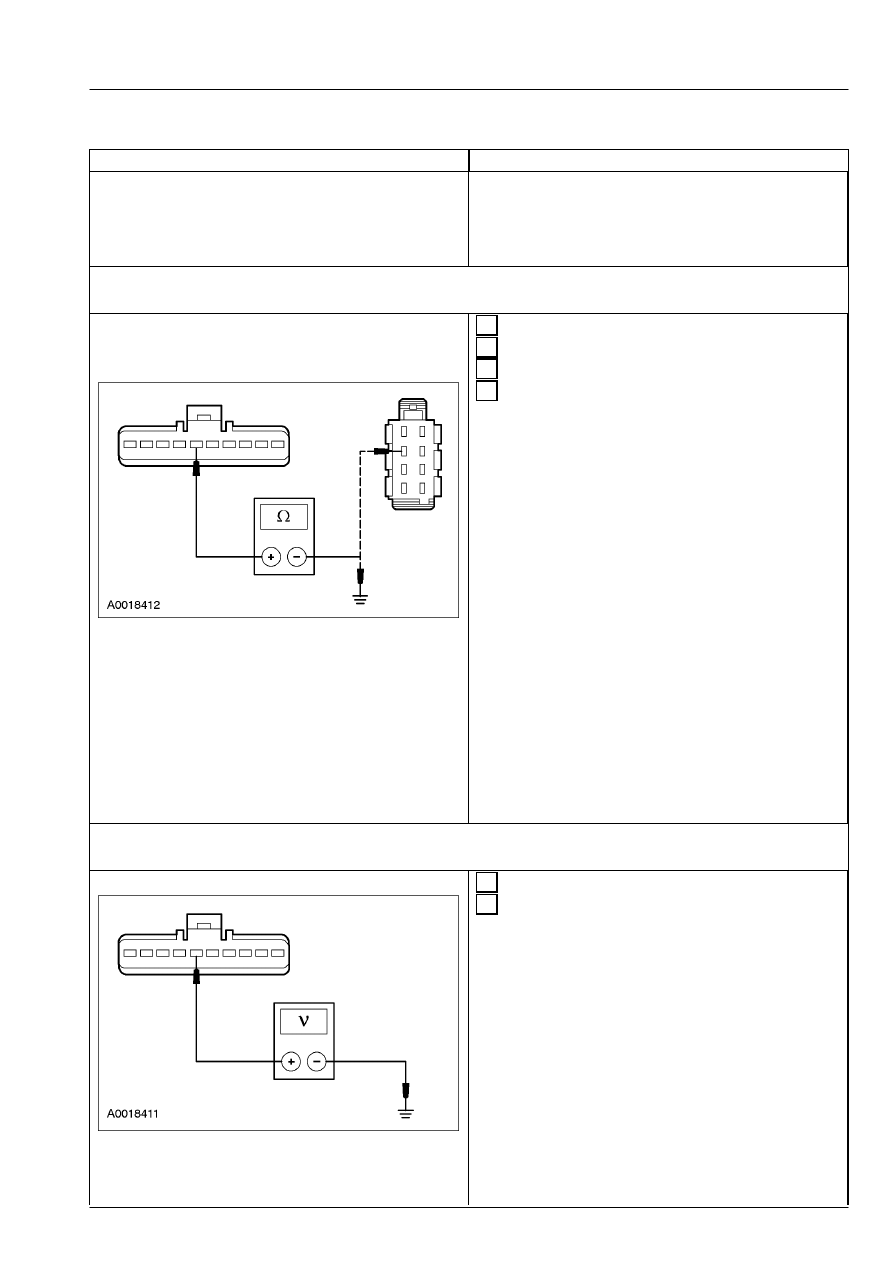

E5: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  СКОРОСТИ АВТОМОБИЛЯ 8-GB9A (БЕЛУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220b.





 3  Отсоедините Тахограф - C2055a.







 4  Измерьте сопротивление между штырем 6

C220b щитка приборов, электрической цепи 8-
GB9A  (белой/зеленой), со стороны
электропроводки,  и между штырем 6 C2055a
тахографа,  электрической цепи 8-GB9A
(белой/зеленой), со  стороны электропроводки; и
между штырем 6  C220b щитка приборов,
электрической цепи 8-GB9A  (белой/зеленой), со
стороны электропроводки,  и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и тахографом; и более  10,000
Ом между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к E6





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E6: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  СКОРОСТИ АВТОМОБИЛЯ 8-GB9A (БЕЛУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.







 2  Измерьте напряжение между штырем 6 C220b

щитка приборов, электрической цепи 8-GB9A
(белой/зеленой), со стороны электропроводки,  и
"массой".



• Напряжение регистрируется?



→

→

→

→ Да

413-01-20

Щиток приборов 413-01-20



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к E7



E7: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ(ЕЙ) 15-GA6
(ЗЕЛЕНОЙ/ЖЕЛТОЙ)  И 15-LK29 (ЗЕЛЕНОЙ/КОРИЧНЕВОЙ)







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 1 C220a

щитка приборов, электрической цепи 15-GA6
(зеленой/желтой), со стороны  электропроводки,
и "массой"; и между штырем 9  C220a щитка
приборов, электрической цепи 15-LK29
(зеленой/коричневой) со стороны
электропроводки, и "массой".



• Напряжение во всех случаях составляет  более
10 В?



→

→

→

→ Да





Перейдите к E8





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ОЧИСТИТЕ коды
DTC.  ПРОВЕРЬТЕ, правильно ли действует
система.

E8: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



УСТАНОВИТЕ новый спидометр.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.
