Ford Explorer / Mercury Mountaineer. Manual - parte 880





Anti-Robo — Perimetral

419-01A-24

419-01A-24

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL SISTEMA DE ALARMA NO SE ARMA / DESARMA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

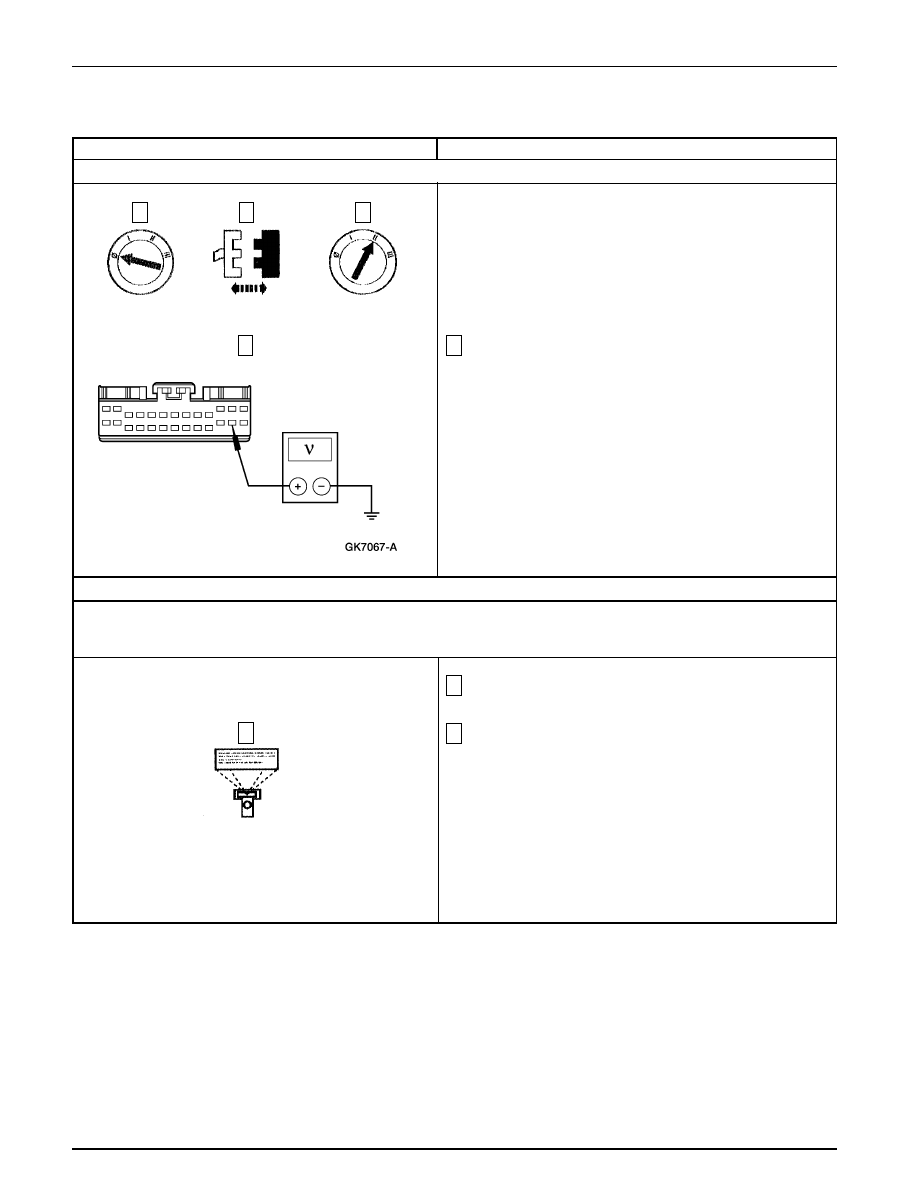

B17 VERIFIQUE LA ENTRADA « ENCENDIDO « — OBSERVE EL PID IGN_RAP

B18 VERIFIQUE SI EL CIRCUITO 1002 (BK/PK) ESTÁ EN CORTO A CORRIENTE

3

Fusible 20 (10A) del panel de conexión de fusibles.

5

Mida el voltaje entre C336-25, Circuito 1002 (BK/PK) del
Módulo RAP, y tierra.

•

¿ Se indica algún voltaje ?

REPARE el Circuito 1002 (BK/PK). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

REEMPLACE el Módulo RAP; CONSULTE la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

1

Observe el PID IGN_RAP mientras cicla el interruptor de
encendido entre RUN y OFF.

•

¿ Coinciden los valores del PID con las posiciones del
interruptor ?

Vaya a B20.

Si el PID indica OFFUNL, Vaya a B19.

Si el PID indica sólo RUN, Vaya a B18.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

3

1

C336 del Módulo RAP

4

5

Anti-Robo — Perimetral

419-01A-25

419-01A-25

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL SISTEMA DE ALARMA NO SE ARMA / DESARMA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

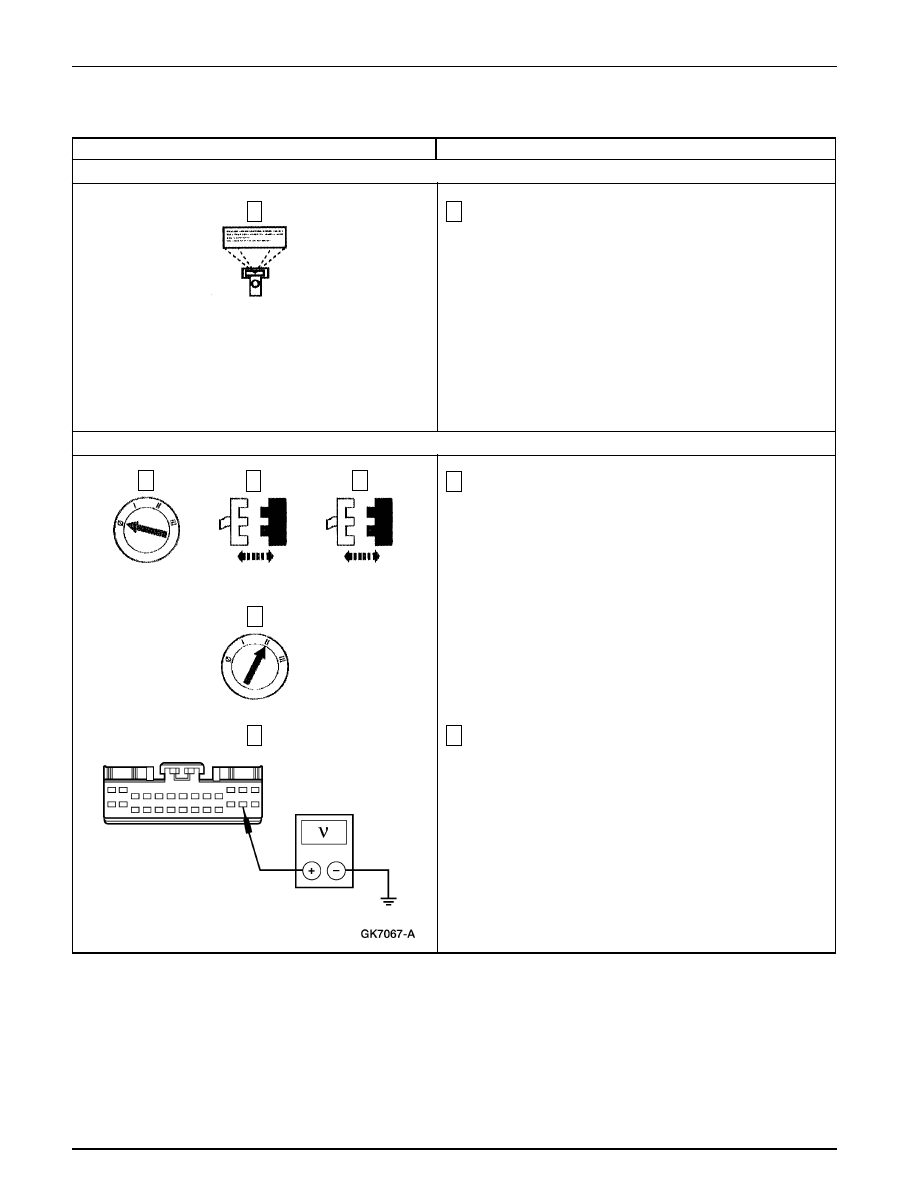

B19 VERIFIQUE EL CIRCUITO 1002 (BK/PK) por voltaje.

B20 VERIFIQUE LA ENTRADA « INTERRUPTOR DE DESARMAR LA PUERTA «

Nota: Si el módulo RAP recibe una señal de interruptor de desarmar la puerta en corto, al módulo reaccionará desarmando
el sistema anti-robo. Aún cuando una secuencia válida sea introducida, el sistema anti-robo se desarmará inmediatamente
después de ser activado.

1

Bloquee todas las puertas.

2

Observe el PID DR_DARM del RAP.

•

¿ Indica notACT el PID ?

Vaya a B25.

Si el PID indica ACTIVE, Vaya a B2.

Si el PID indica notACT, Vaya a B21.

4

Mida el voltaje entre C336-25, Circuito 1002 (BK/PK), del
Módulo RAP, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

REEMPLACE el Módulo RAP; CONSULTE la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

REPARE el Circuito 1002 (BK/PK). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

C336 del

Módulo RAP

3

4

2

Anti-Robo — Perimetral

419-01A-26

419-01A-26

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL SISTEMA DE ALARMA NO SE ARMA / DESARMA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

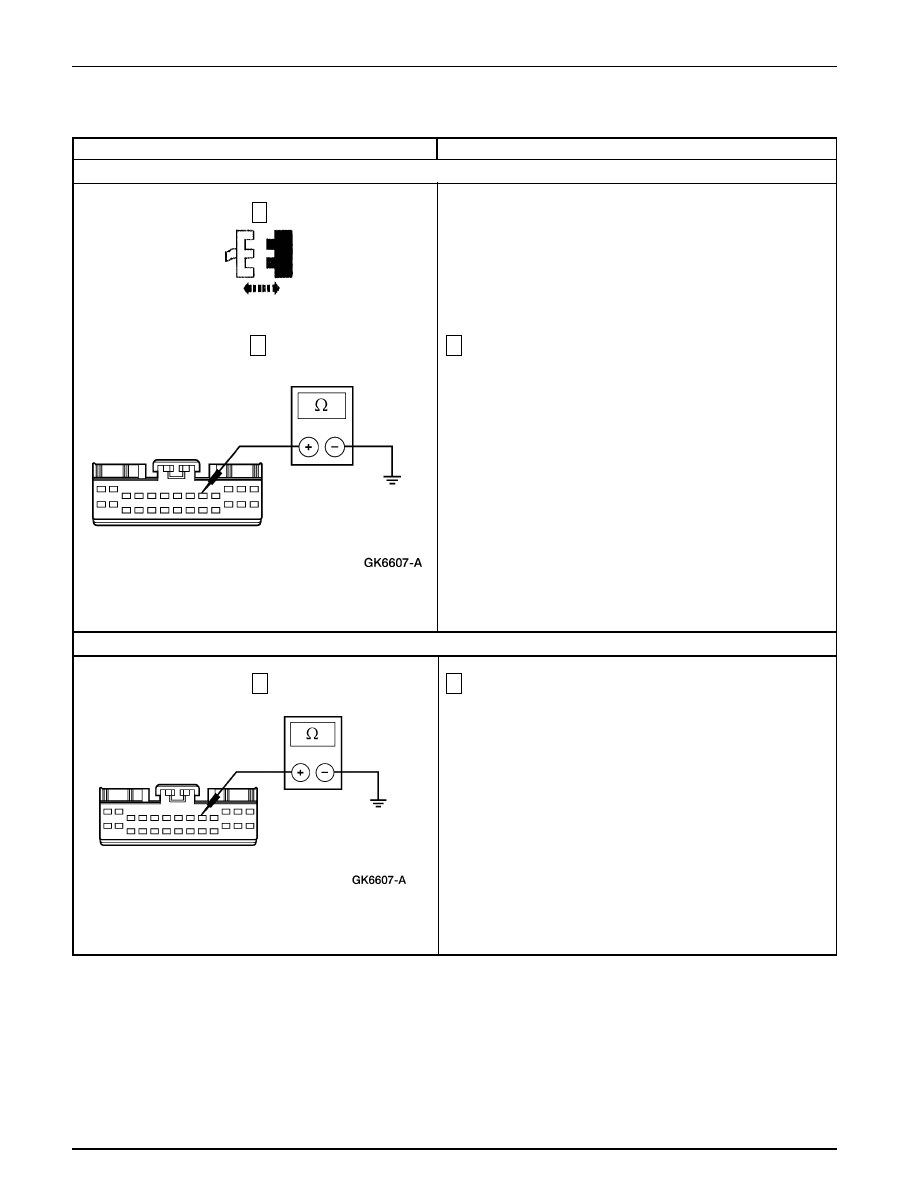

B21 VERIFIQUE SI EL INTERRUPTOR DE DESARMAR LA PUERTA DEL CONDUCTOR ESTÁ ABIERTO.

B22 VERIFIQUE SI EL INTERRUPTOR DE DESARMAR LA PUERTA DEL PASAJERO ESTÁ ABIERTO

1

Mida la resistencia entre C336-9, Circuito 25 (DG/P), del
Módulo RAP y tierra mientras gira el cilindro de la cerradura
de la puerta del pasajero a la posición desbloqueado.

•

¿ Es la resistencia menos que 200 ohmios ?

Vaya a A23.

REEMPLACE el interruptor de desarmar la puerta del
pasajero; CONSULTE a Interruptor Anti-Robo —
Desarmar Puerta, Cilindro de Cerradura de Puerta
Delantera. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente. BORRE los DTCs. PRUEBE si
el sistema funciona normalmente.

2

Mida la resistencia entre C336-9, Circuito 25 (DG/P), del
módulo RAP y tierra, mientras gira el cilindro de la cerradura
de la puerta del conductor a la posición desbloqueado.

•

¿ Es la resistencia menos que 200 ohmios ?

Vaya a B22.

REEMPLACE el interruptor de desarmar la puerta del
conductor; CONSULTE a Interruptor Anti-Robo —
Desarmar Puerta, Cilindro de Cerradura de Puerta
Delantera. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente. BORRE los DTCs. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

C336 del

Módulo RAP

2

1

Anti-Robo — Perimetral

419-01A-27

419-01A-27

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL SISTEMA DE ALARMA NO SE ARMA / DESARMA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

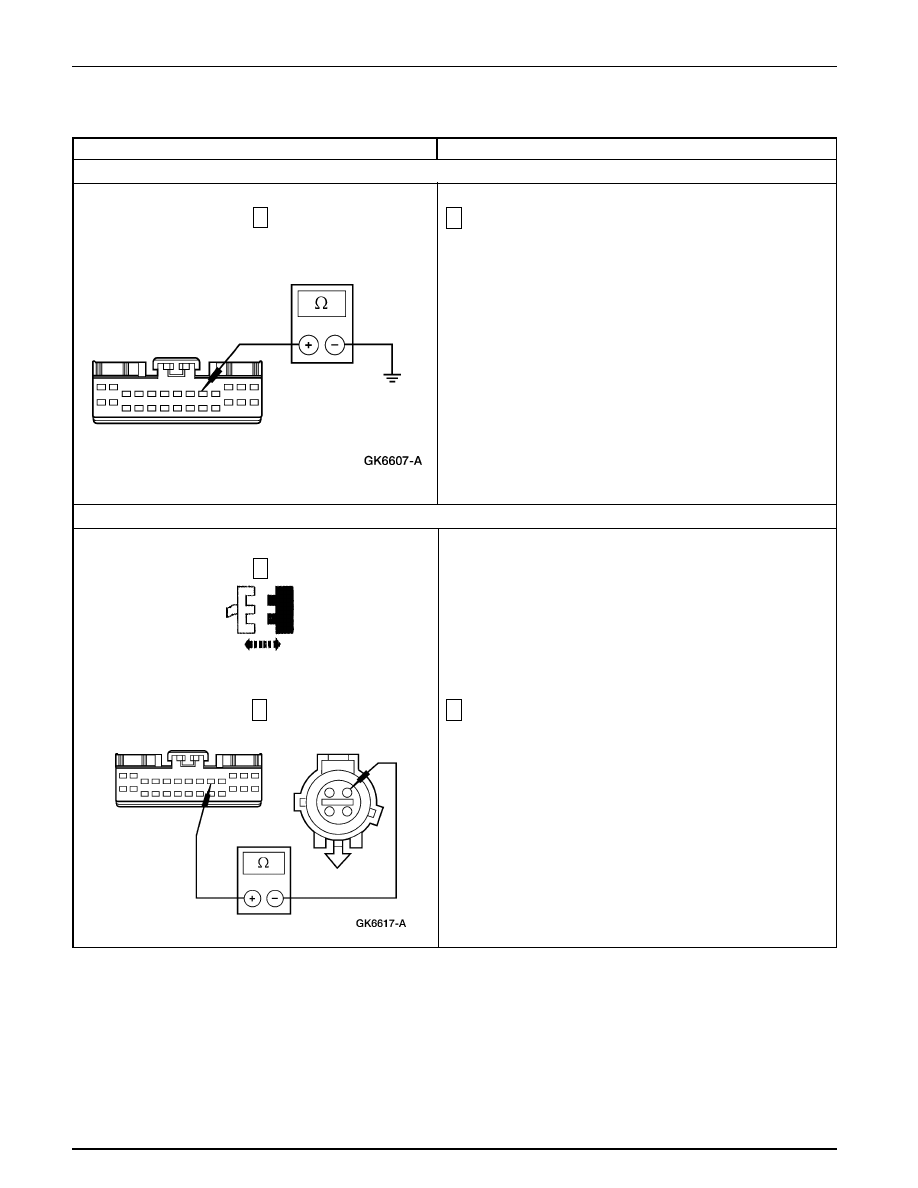

B23 VERIFIQUE SI EL INTERRUPTOR DE DESARMAR LA COMPUERTA TRASERA ESTÁ ABIERTO

B24 VERIFIQUE SI EL CIRCUITO 25  (DG/P) ESTÁ ABIERTO

2

Mida la resistencia del Circuito 25 (DG/P), entre C336-9 del
módulo RAP y C510-1 del interruptor de desarmar la puerta
del conductor.

•

¿ Es la resistencia menor que 5 ohmios ?

REEMPLACE el Módulo RAP; CONSULTE la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

REPARE el Circuito 25 (DG/P). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

1

Mida la resistencia entre C336-9, Circuito 25 (DG/P), del
Módulo RAP y tierra mientras gira el cilindro de la cerradura
de la compuerta trasera a la posición desbloqueado.

•

¿ Es la resistencia menos que 200 ohmios ?

Vaya a B24.

REEMPLACE el interruptor de desarmar la compuerta
trasera; CONSULTE a Interruptor Anti-Robo —
Desarmar Puerta, Cilindro de la Cerradura de la
Compuerta. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente. BORRE los DTCs. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

1

C510 del Interruptor para

Desarmar la Puerta del Conductor
