Ford Explorer / Mercury Mountaineer. Manual - parte 784





Sistema de Carga – Información General

414-00-12

414-00-12

3

DIAGNOSTICO Y PRUEBA (Continuación)

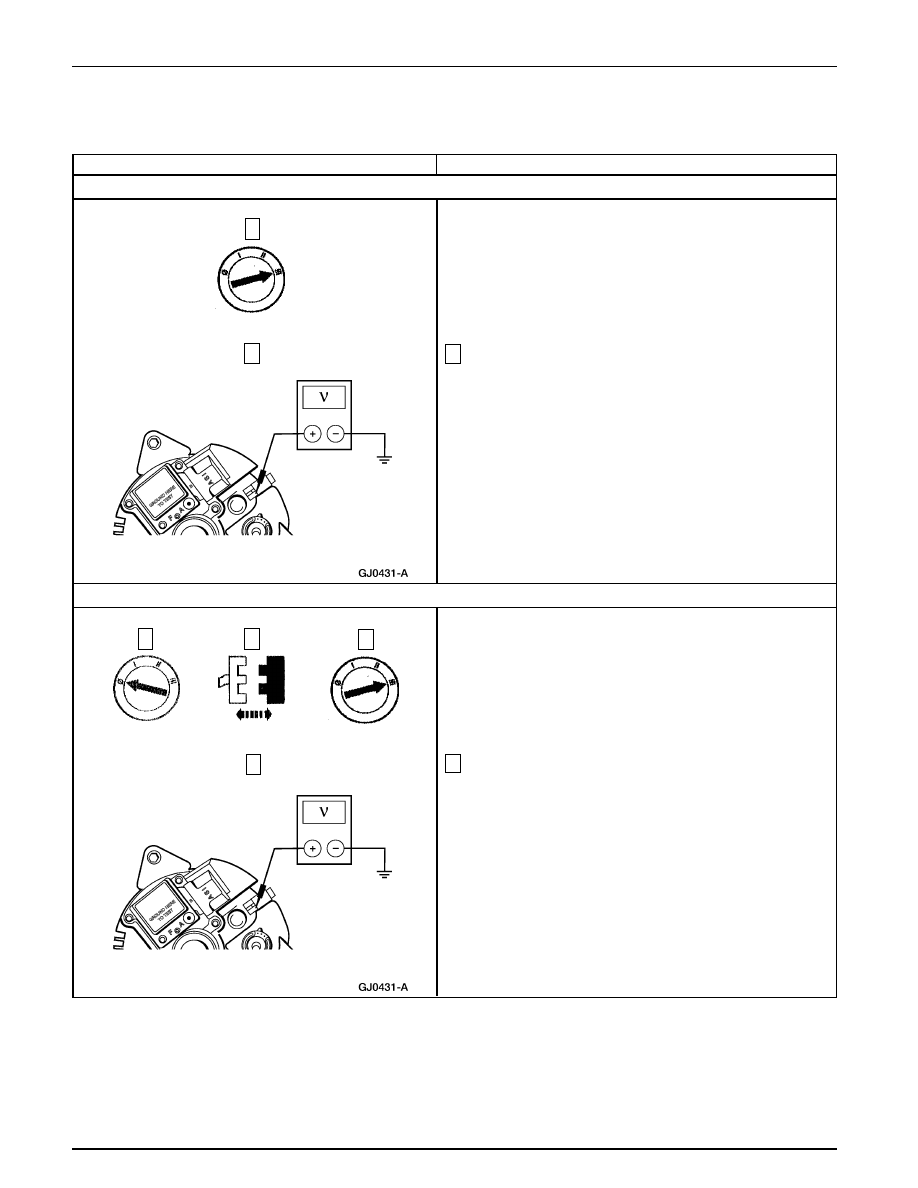

Prueba Pinpoint C: EL INDICADOR DEL SISTEMA DE CARGA ESTA ENCENDIDO CON EL MOTOR ENCENDIDO
Y EL VOLTAJE DE LA BATERIA AUMENTA – 4.0L (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C3

VERIFIQUE SI EL VOLTAJE DE SALIDA DEL GENERADOR ES BAJO

2

Con el motor funcionando a 2000 rpm, mida el voltaje de
salida en el conector unidireccional del generador C121,
circuito S.

•

¿La tensión de salida es inferior a 5 voltios?

→

→

→

→

→

Si
REEMPLACE el regulador de voltaje. PRUEBE si
la operación del sistema es normal.

→

→

→

→

→

No
Vaya a C4.

C4

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 4 (W/BK)

4

Con el motor encendido, chequee el voltaje en el terminal
S del generador.

•

¿La tensión es superior a 5 voltios?

→

→

→

→

→

Si
HAGA las reparaciones necesarias al Circuito 4
(W/BK). PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

No
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

4

2

1

2

1

Conector del Generador C121

Sistema de Carga – Información General

414-00-13

414-00-13

DIAGNOSTICO Y PRUEBA (Continuación)

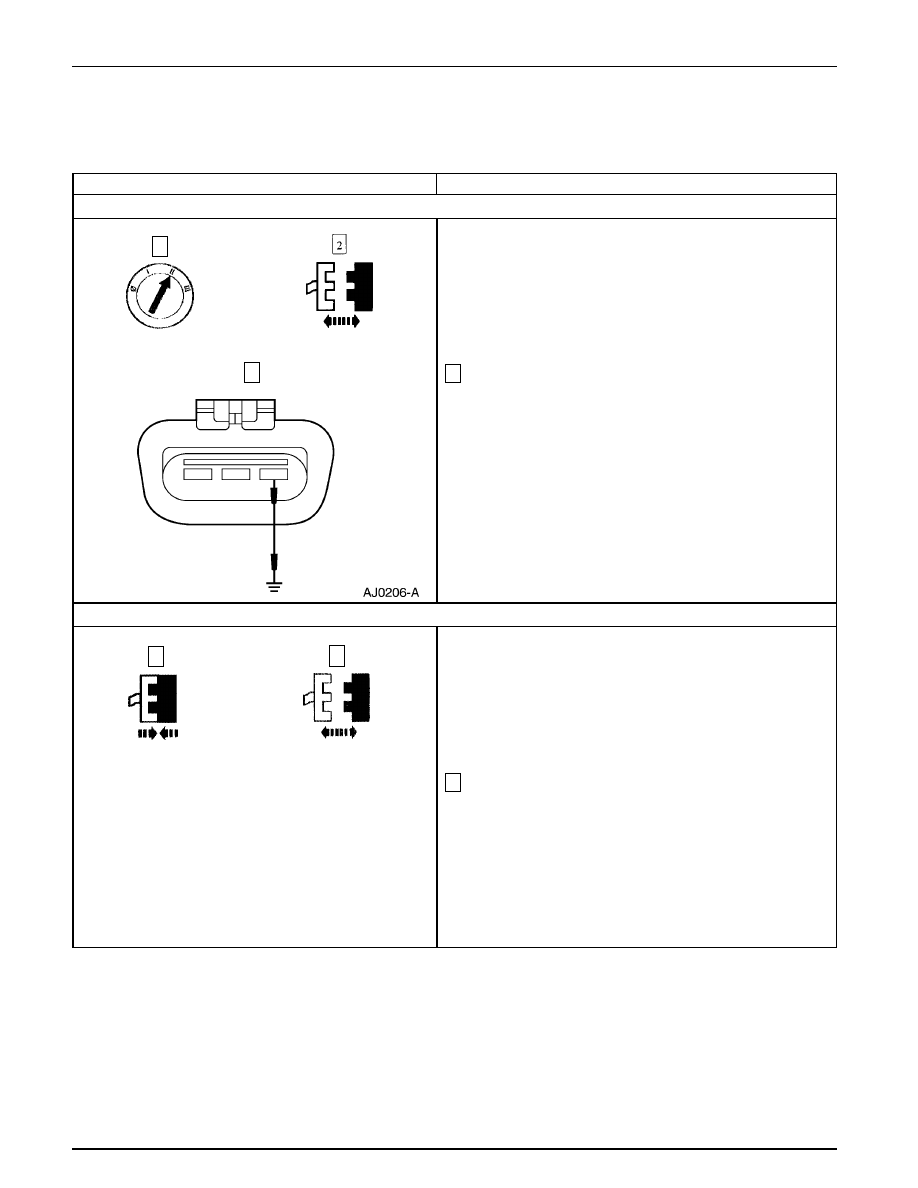

Prueba Pinpoint D: EL INDICADOR DE ALARMA DEL SISTEMA DE CARGA ESTA APAGADO CON EL
INTERRUPTOR DE LA IGNICION EN LA POSICIÓN DE RUN Y EL MOTOR APAGADO (EL VOLTAJE DE LA
BATERÍA AUMENTA) – 4.0L

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

VERIFIQUE LA OPERACION DEL INDICADOR DE ALARMA DE SISTEMA DE CARGA

3

Conecte a tierra el conector C121 del generador circuito I
con el interruptor de la ignición en la posición de RUN y
el motor APAGADO.

•

¿Está encendido el indicador de alarma?

→

→

→

→

→

Si
Vaya a D2.

→

→

→

→

→

No
Haga las reparaciones requeridas al conector C121,
Circuito I 904 (LG/R). PRUEBE si la operación del
sistema es normal.

D2

VERIFIQUE EL CIRCUITO S 4 (W/BK) DEL GENERADOR

3

Observe el indicador de alarma.

•

¿Está encendido el indicador de alarma?

→

→

→

→

→

Si
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE el regulador de voltaje. PRUEBE si
la operación del sistema es normal.

3

2

Conector de Generador C121

Conector del Generador C120

1

 Conector del Generador C121

1

Sistema de Carga – Información General

414-00-14

414-00-14

1

DIAGNOSTICO Y PRUEBA (Continuación)

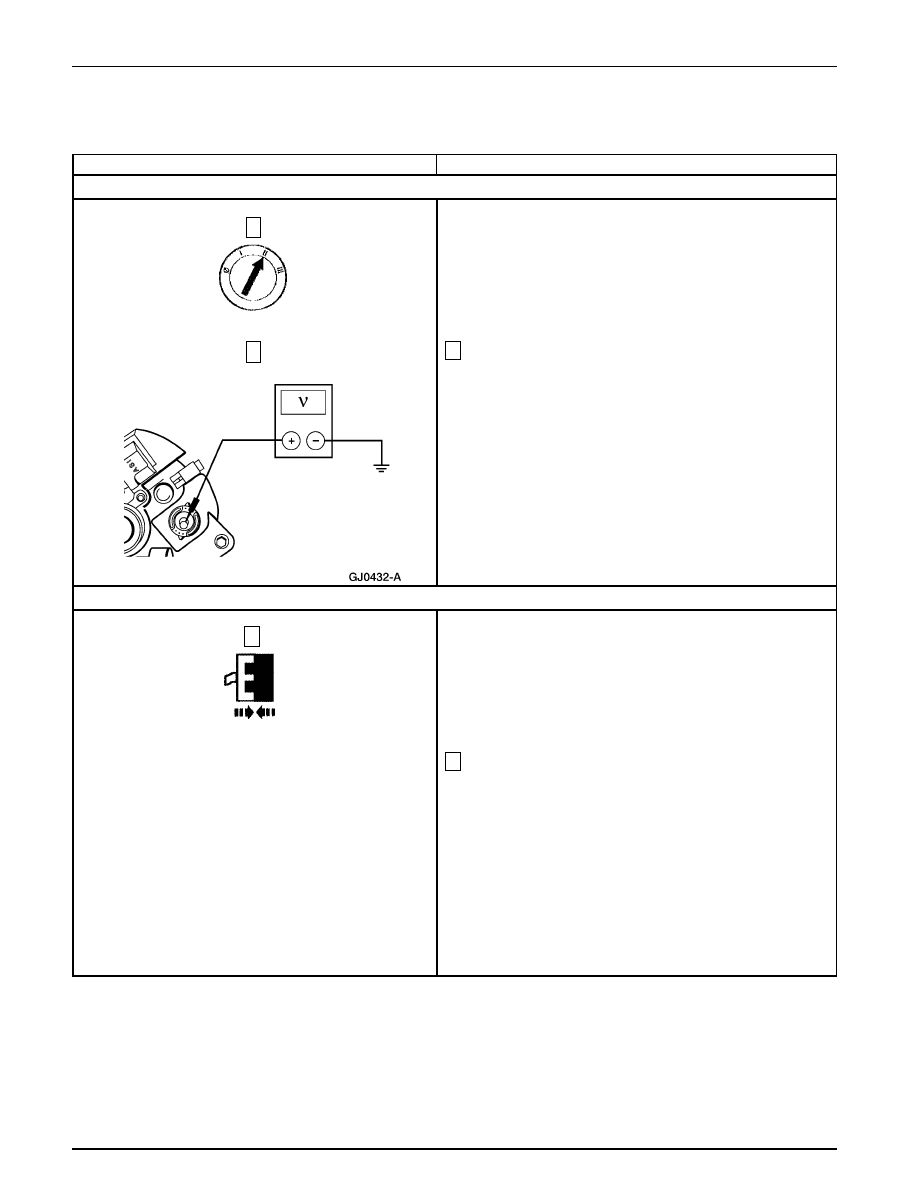

Prueba Pinpoint E: EL INDICADOR DE ALARMA DEL SISTEMA DE CARGA FUNCIONA CORRECTAMENTE
PERO EL VOLTAJE DE LA BATERIA NO AUMENTA – 4.0L

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 38 (BK/O)

E2

VERIFIQUE LOS CONECTORES DEL GENERADOR

2

Revise el voltaje en el conector de B+ del generador con el
interruptor de la ignición en la posición de RUN y el motor
APAGADO.

•

¿La tensión es igual al voltaje positivo (B+) de la
batería?

→

→

→

→

→

Si
Vaya a E2.

→

→

→

→

→

No
HAGA las reparaciones necesarias al Circuito 38
(BK/O). PRUEBE si la operación del sistema es
normal.

2

2

Verifique si los terminales de la batería y conectores C121
y C120 del generador tienen corrosión y están bien
apretados.

•

¿Están limpios y apretados?

→

→

→

→

→

Si
Realice la prueba del generador en el vehículo;
REFIERASE a Prueba de Componentes en esta
sección.

→

→

→

→

→

No
REPARE los conectores según sea necesario.
PRUEBE si el sistema funciona normalmente.

1

Conector del Generador C121

Sistema de Carga – Información General

414-00-15

414-00-15

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint F: LA BATERIA ESTA MUERTA O NO MANTIENE LA CARGA O LA BATERIA O EL GENERADOR
ESTAN BAJOS – 4.0L

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

VERIFIQUE EL DRENAJE DE LA BATERIA

2

Asegúrese de las luces interiores e interruptores estén
apagados.

3

Chequee el drenaje de la batería.

•

¿El drenaje es superior a 0.5 amperios?

→

→

→

→

→

Si
REALICE Prueba de Drenaje de la Batería;
REFIERASE a Pruebas de Componentes, en esta
sección.

→

→

→

→

→

No
Vaya a F2.

F2

VERIFIQUE LA SALIDA DEL GENERADOR

F3

VERIFIQUE LAS CONDICIONES DE LA BATERIA

1

Verifique la capacidad de la batería. Realice la Prueba de
Capacidad de la Batería; refiérase a las Pruebas de
Componentes, en esta sección.

•

¿Está BIEN la batería?

→

→

→

→

→

Si
Vaya a F4.

→

→

→

→

→

No
REEMPLACE la batería (10655). PRUEBE si la
operación del sistema es normal.

1

Revise la salida del generador. Realice Prueba del
Generador en el Vehículo; refiérase a Pruebas de
Componentes, en esta sección.

•

¿Está BIEN el generador?

→

→

→

→

→

Si
Vaya a F3.

→

→

→

→

→

No
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

1
