Ford Explorer / Mercury Mountaineer. Manual - parte 697

Sistema de Control Climático — Información General

412-00-199

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: EL INTERRUPTOR DEL PANEL/PISO NO FUNCIONA, EL SOPLADOR DE LA CONSOLA NO
FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE LA CONDICIÓN (Continuación)

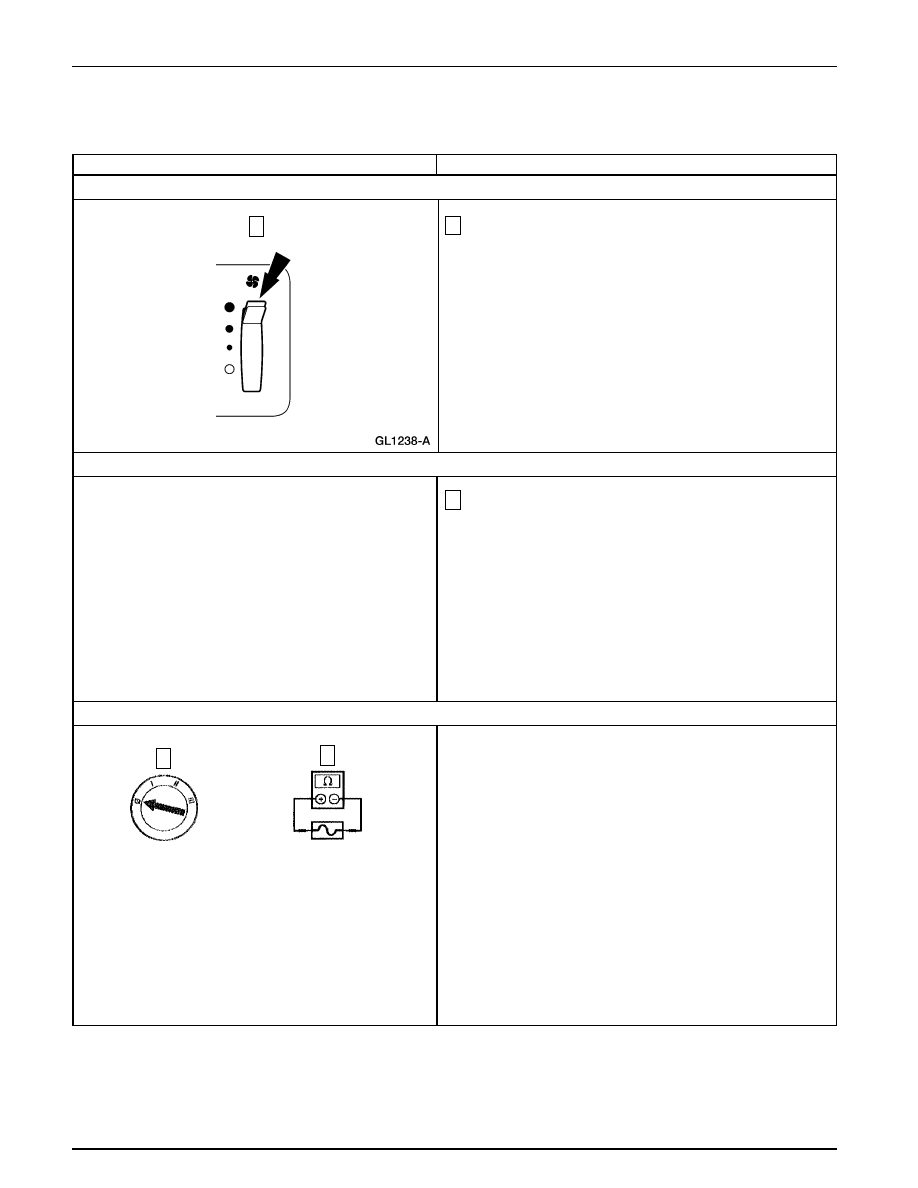

VERIFIQUE EL FLUJO DE AIRE

Verifique el flujo de aire a través de las salidas de la consola
trasera.

•

¿Hay flujo de aire?

→

Si
TUERZA los cables para VERIFICAR si hay un
problema intermitente.

→

No
VERIFIQUE el mecanismo de control de la salida
trasera. REPARE lo que sea necesario. Si el mecanismo
está OK, Vaya a X3.

Coloque el interruptor del soplador trasero en HIGH.

•

¿Está funcionando el motor soplador trasero?

→

Si
Vaya a X2.

→

No
VAYA a Prueba Pinpoint W.

VERIFIQUE EL FUSIBLE I/P 10 (7.5A)

•

¿Está OK el fusible 10 (7.5A)?

→

Si
REINSTALE el fusible 10 (7.5A). Vaya a X8.

→

No
INSTALE un nuevo fusible 10 (7.5A). PRUEBE si el
sistema funciona normalmente. Si el fusible falla de
nuevo, Vaya a X4.

Fusible I/P 10 (7.5A)

Sistema de Control Climático — Información General

412-00-200

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: EL INTERRUPTOR DEL PANEL/PISO NO FUNCIONA, EL SOPLADOR DE LA CONSOLA NO
FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

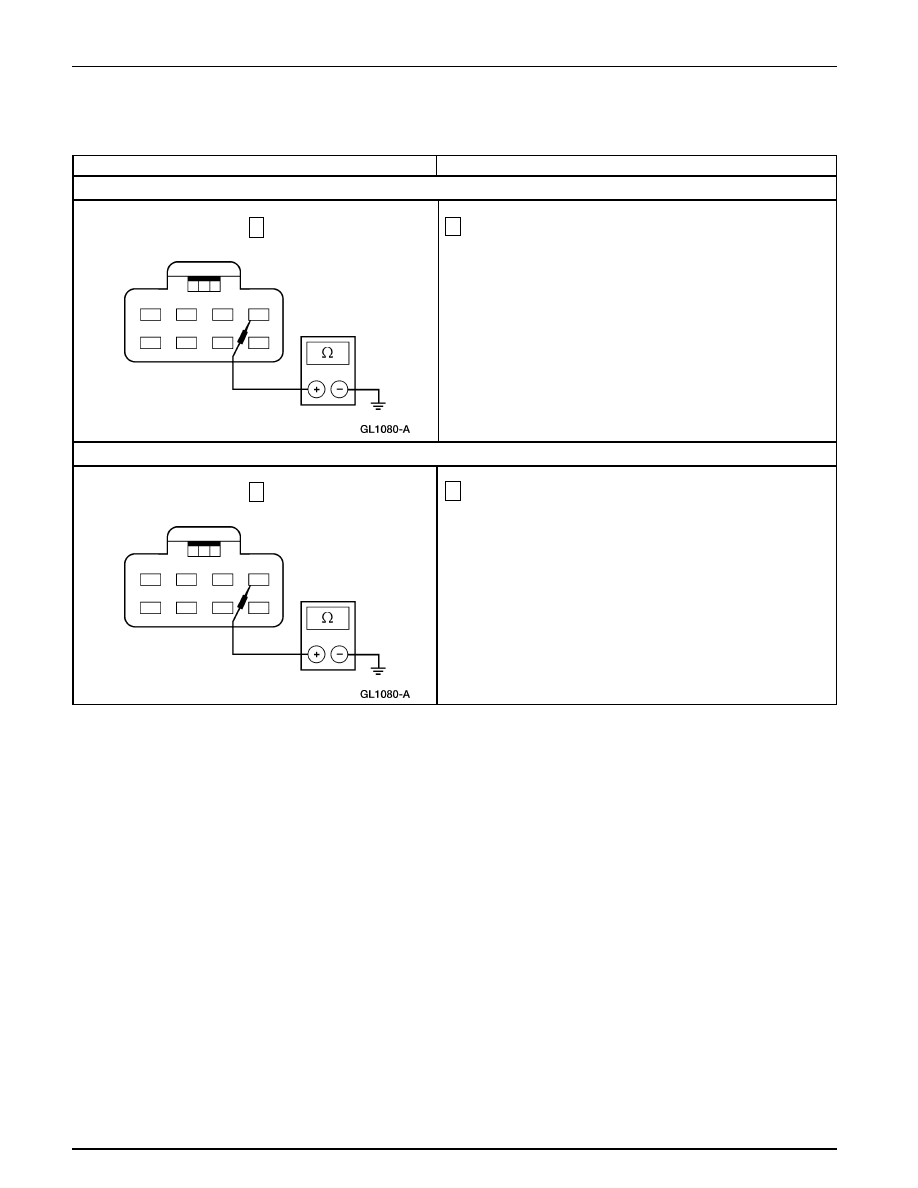

VERIFIQUE SI EL CIRCUITO 1003 (GY/Y) ESTÁ EN CORTO A TIERRA

VERIFIQUE SI EL CIRCUITO 660 (Y/LG) ESTÁ EN CORTO A TIERRA

Instale un nuevo fusible I/P 10 (7.5A).

•

¿Está OK el fusible I/P 10 (7.5A)?

→

Si
Vaya a X5.

→

No
REPARE el Circuito 1003 (GY/Y). PRUEBE si el sistema
funciona normalmente.

C2004 del Interruptor del Soplador Trasero

Fusible I/P 10 (7.5A)

C2013 Del Motor Accionador de la Compuerta

Trasera de Mezcla

Mida la resistencia a tierra C2004-1, circuito 660 (Y/LG) del
interruptor del soplador trasero.

•

¿Es mayor a 10.000 Ohmios?

→

Si
Vaya a X6.

→

No
REPARE el Circuito 660 (Y/LG). PRUEBE si el sistema
funciona normalmente.

Sistema de Control Climático — Información General

412-00-201

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: EL INTERRUPTOR DEL PANEL/PISO NO FUNCIONA, EL SOPLADOR DE LA CONSOLA NO
FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

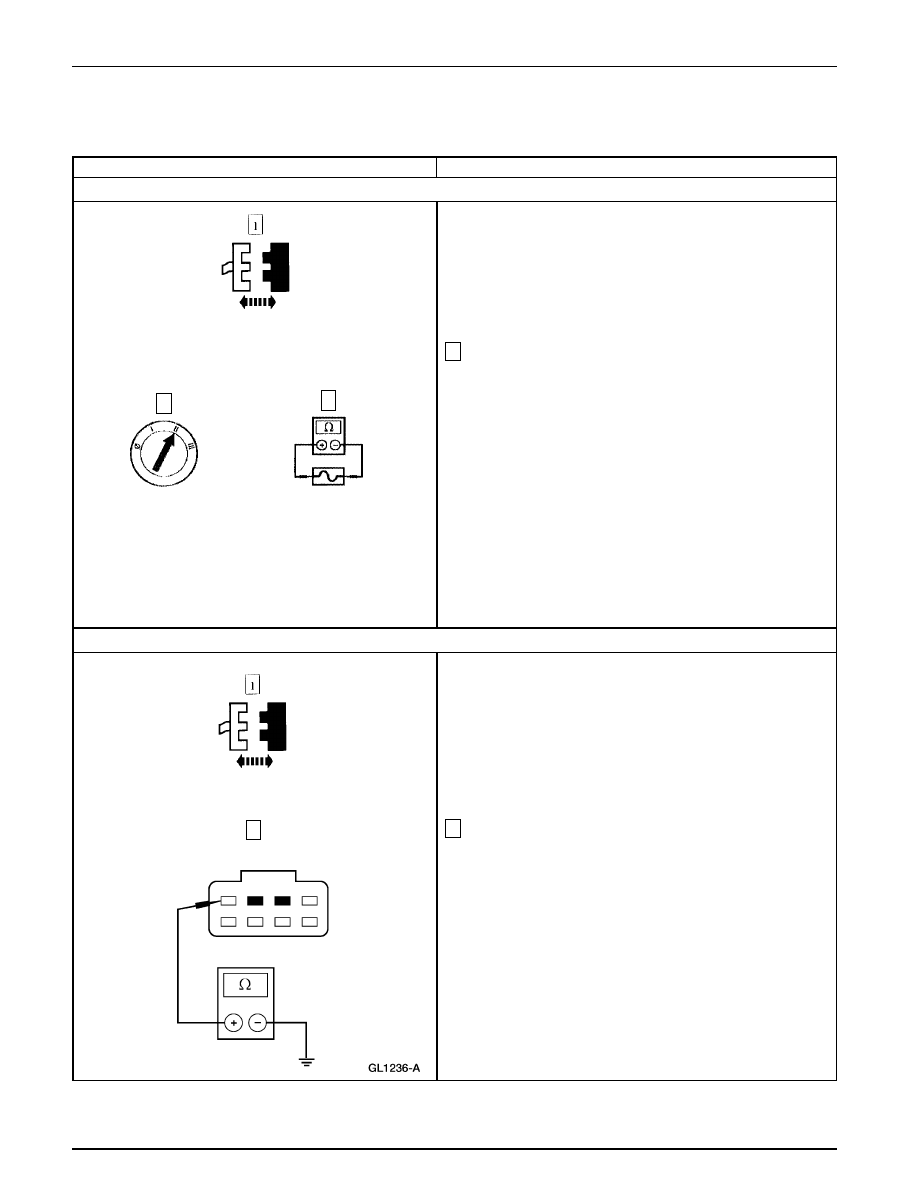

VERIFIQUE SI EL CIRCUITO 438 (R/W) ESTÁ EN CORTO A TIERRA

VERIFIQUE SI HAY CORTO A TIERRA EN EL MOTOR ACCIONADOR DE LA COMPUERTA TRASERA DE MEZCLA

Mida la resistencia a tierra entre el C2004-4, circuito 438 (R/W)
del interruptor del soplador trasero.

•

¿Es mayor a 10.000 Ohmios?

→

Si
RECONECTE el motor accionador de la compuerta
trasera de mezcla, Vaya a X7.

→

No
REPARE el Circuito 438 (R/W). PRUEBE si el sistema
funciona normalmente.

Mida la resistencia a tierra entre el C2004-4, circuito 438 (R/W)
del interruptor del soplador trasero.

•

¿Es mayor a 10.000 Ohmios?

→

Si
INSTALE un nuevo interruptor trasero del motor
soplador. PRUEBE si el sistema funciona normalmente.

→

No
INSTALE un nuevo motor accionador de la compuerta
trasera de mezcla. PRUEBE si el sistema funciona
normalmente.

Sistema de Control Climático — Información General

412-00-202

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: EL INTERRUPTOR DEL PANEL/PISO NO FUNCIONA, EL SOPLADOR DE LA CONSOLA NO
FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

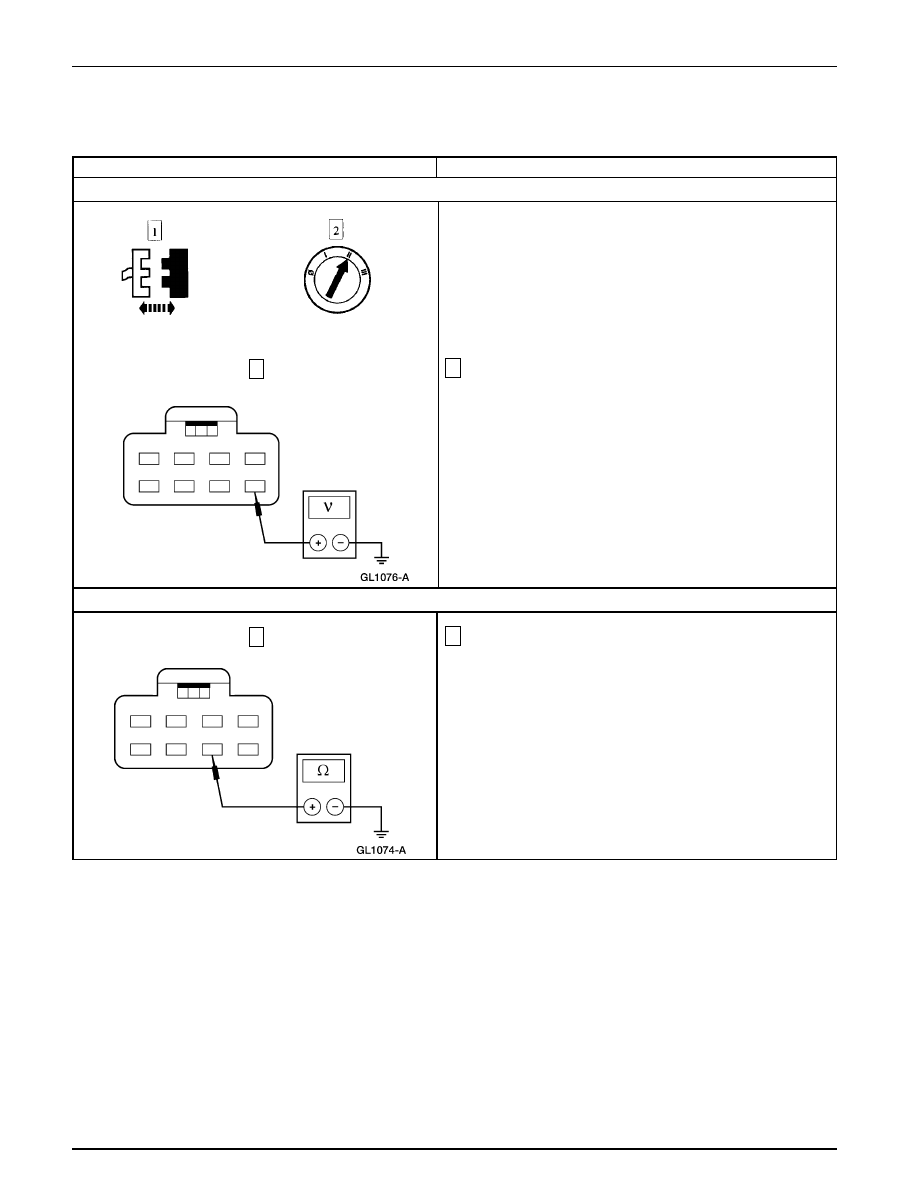

VERIFIQUE SI EL CIRCUITO 1003 (GY/Y) ESTÁ ABIERTO

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

Mida la resistencia a tierra del C2004-7, circuito 57 (BK) del
interruptor del soplador trasero.

•

¿Es inferior a 5 Ohmios?

→

Si
Vaya a X10.

→

No
REPARE el Circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

Mida el voltaje a tierra del C2004-8, circuito 1003 (GY/Y) del
interruptor del soplador trasero.

•

¿El voltaje es superior a 10 voltios?

→

Si
Vaya a X9.

→

No
REPARE el Circuito 1003 (GY/Y). PRUEBE si el sistema
funciona normalmente.

C2004 del Interruptor del

Soplador Trasero
