Tanque de Combustible y Líneas

310-01-2

310-01-2

DESCRIPCION Y OPERACION

Tanque de Combustible y Líneas

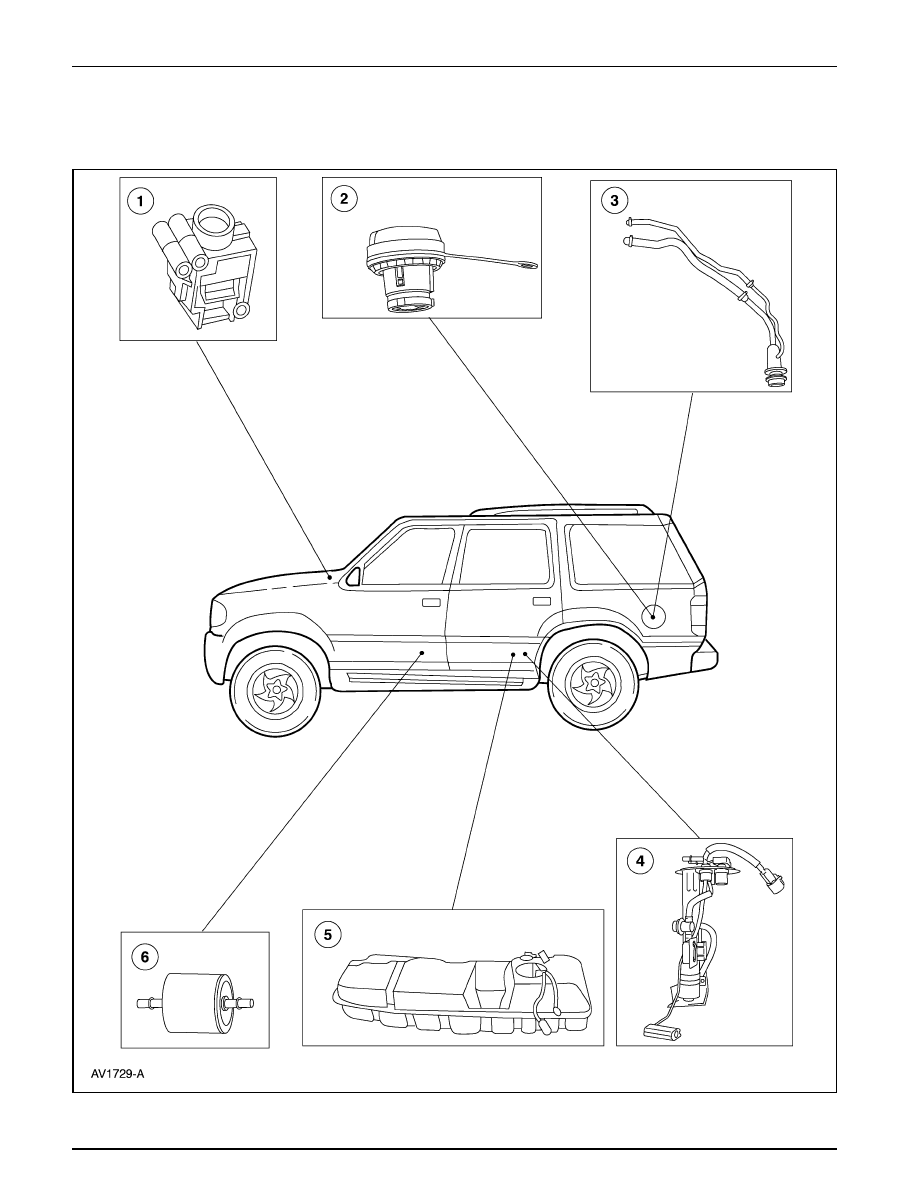

Ubicación de los Componentes

Tanque de Combustible y Líneas

310-01-3

310-01-3

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

9341

Interruptor de corte de combustible
por inercia

2

9030

Tapa de llenado del tanque de
combustible

3

9034

Tubo de llenado del tanque de
combustible

4

9H307

Conjunto de la bomba de combustible

5

9002

Tanque de combustible

6

9155

Filtro de combustible

El sistema de combustible consiste de:

•

el tanque de combustible (9002).

•

el tubo de llenado (9034) del tanque, el cual contiene una
placa de restricción para permitir solamente el bombeo de
gasolina sin plomo al interior del tanque.

•

una tapa de llenado (9030) del tanque del tipo de 1/8 de
vuelta.

•

un filtro (9155) de combustible para proteger los inyectores.

•

las líneas de combustible.

•

un regulador de la presión del combustible.

•

un conjunto de bomba de combustible (9H307) que
contiene:

— la bomba eléctrica que suministra el combustible

presurizado al motor.

— el sensor del nivel del combustible.

— un filtro de entrada.

— una válvula anti-retorno que mantiene la presión del

sistema después que la bomba se apaga.

— un regulador mecánico de la presión del combustible

con alivio de la misma para protección por sobre-
presión.

La bomba de combustible es controlada por el módulo (PCM)
(12A650) de control del tren motriz, el cual energiza el relé
de la misma. La corriente eléctrica a la bomba es suministrada
a través del interruptor (IFS) de corte de combustible por
inercia (9341).

DIAGNÓSTICO Y PRUEBA

Tanque de Combustible y Líneas

Consulte al Manual PC / ED

1

.

Tanque de Combustible y Líneas

Tanque

Remoción

ADVERTENCIA: No fume, cargue tabaco encendido

ó llamas abiertas de ningún tipo cuando trabaje con ó cerca
de componentes relacionados con combustibles. Siempre
hay presentes mezclas altamente inflamables y pueden ser
encendidas, resultando en posibles lesiones per

1.

Desconecte la batería. Para información adicional,
consulte la Sección 414-01.

2.

Descargue la presión del sistema de combustible. Para
información adicional, consulte la Sección 310-00.

1

Puede ser adquirido por separado.

Tanque de Combustible y Líneas

310-01-4

310-01-4

Tanque de Combustible y Líneas (Continuación)

3.

Levante el vehículo en un elevador. Para información
adicional, consulte la Sección 100-02.

4.

Drene el tanque de combustible (9002). Para información
adicional, consulte la Sección 310-00.

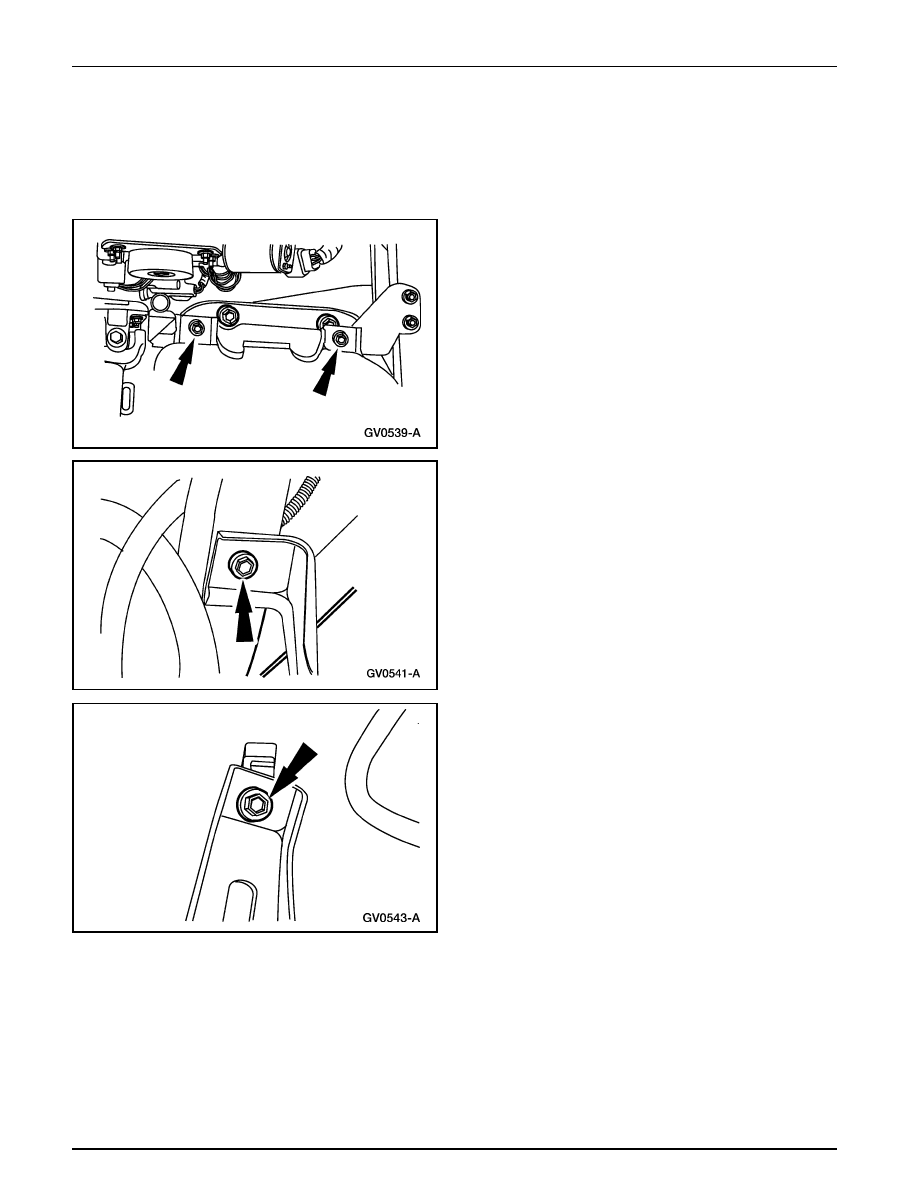

5.

Nota: Los Pasos del 5 al 7 son para los modelos con
tracción en las cuatro ruedas solamente.

Remueva los tornillos.

6.

Remueva el tornillo trasero del lado izquierdo.

7.

Remueva el tornillo trasero del lado derecho y baje la
placa protectora (9A147) del tanque de combustible.

Tanque de Combustible y Líneas

310-01-5

310-01-5

Tanque de Combustible y Líneas (Continuación)

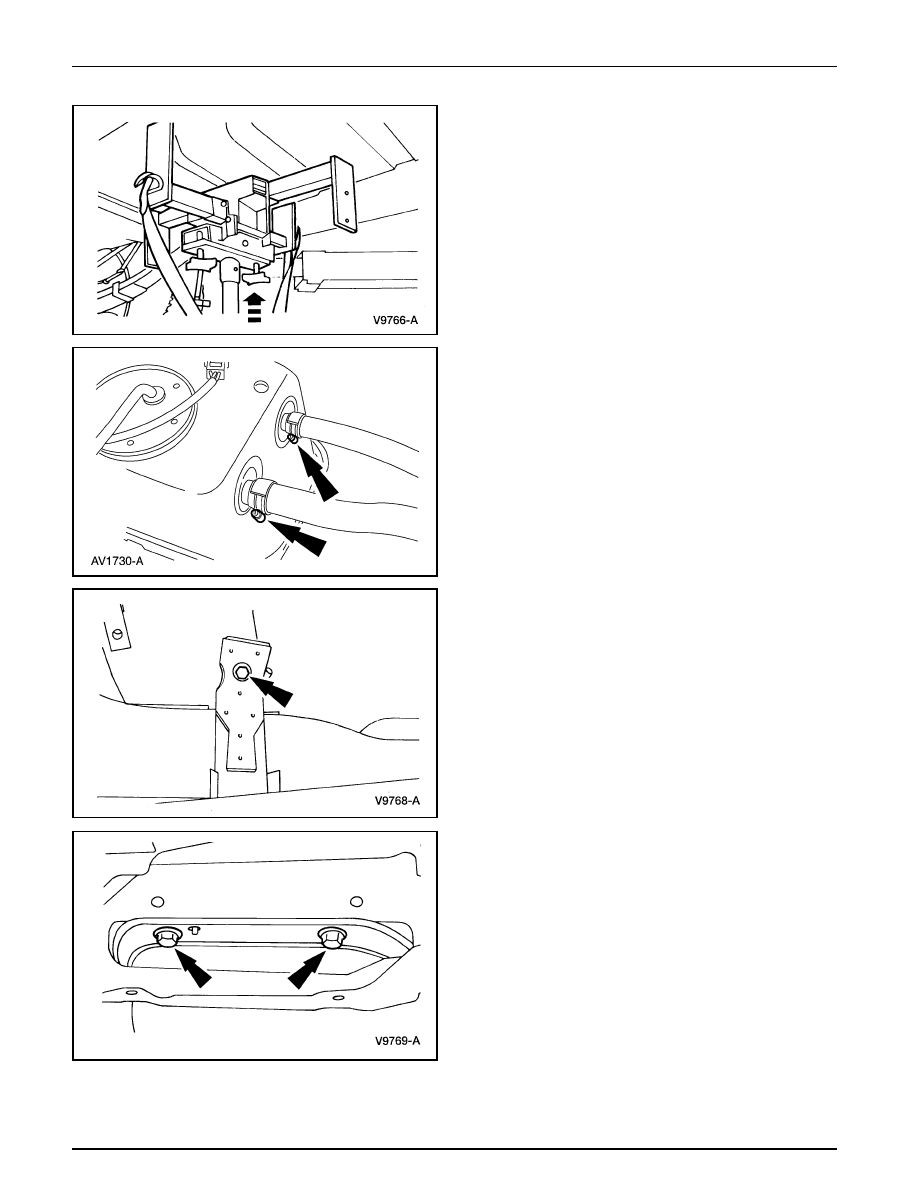

8.

Utilice un gato adecuado para soportar el tanque de
combustible.

9.

Desmonte el tubo de llenado (9034) del tanque y la
manguera de ventilación.

10. Remueva el tornillo y desmonte la faja de soporte (9057)

del tanque de combustible.

11. Remueva los tornillos y empuje el tanque hacia atrás hasta

que el reborde se despeja del soporte de montaje.
