Ford Explorer / Mercury Mountaineer. Manual - parte 172





Columna de la Dirección

211-04-63

211-04-63

Eje de la Columna de la Dirección (Continuación)

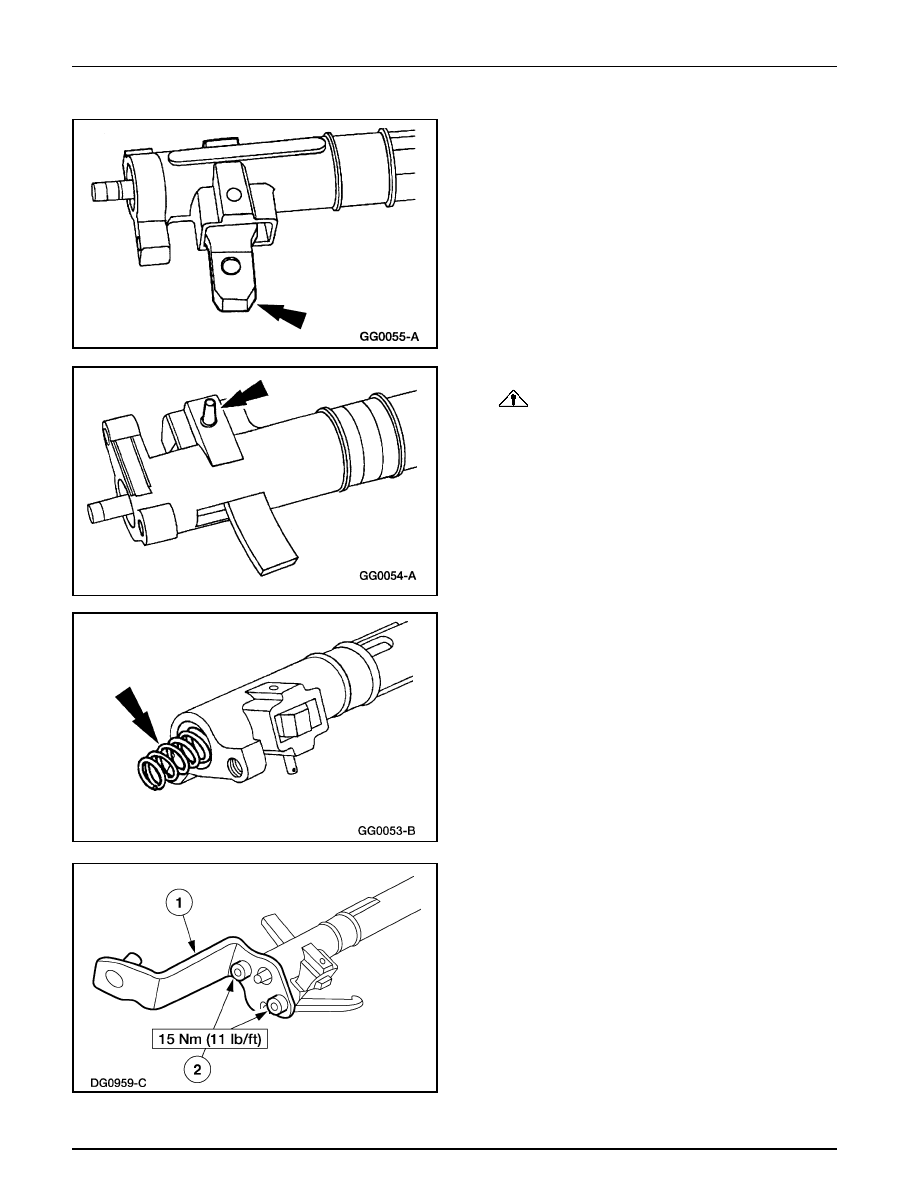

5.

Instale el interruptor de la ignición. Alinee el interruptor
con la ranura y la marca indicadora sobre la columna.
Instale los pernos. Apriete a su especificación.

6.

Instale el clip de la palanca selectora de control los bujes
zócalos(7335) de la palanca sobre el tubo de los cambios.

•

Cubra los bujes que sirven de zócalos de la palanca
de cambios con Grasa de Mecanismo de Dirección
C3AZ-19578-A, ó con un equivalente que cumpla
con la especificación Ford ESW-M1C87-A.

7.

Instale el émbolo de la palanca selectora de cambios en
la columna.

•

Cubra el émbolo del selector de cambios con Grasa
de Mecanismo de Dirección C3AZ-19578-A, o con
un equivalente que cumpla con la especificación Ford
ESW-M1C87-A.

Columna de la Dirección

211-04-64

211-04-64

Eje de la Columna de la Dirección (Continuación)

8.

Coloque la palanca en el tubo de los cambios.

9.

PRECAUCIÓN: El pasador de la palanca de los

cambios debe ser instalado correctamente ó se puede
bloquear la posición de 1ª velocidad.

Instale el pasador de la palanca de los cambios en su tubo.

10. Instale el resorte en el tubo de los cambios.

•

Cubra el extremo del resorte con Grasa de Mecanismo de
Dirección C3AZ-19578-A, o con un equivalente que
cumpla con la especificación Ford ESW-M1C87-A.

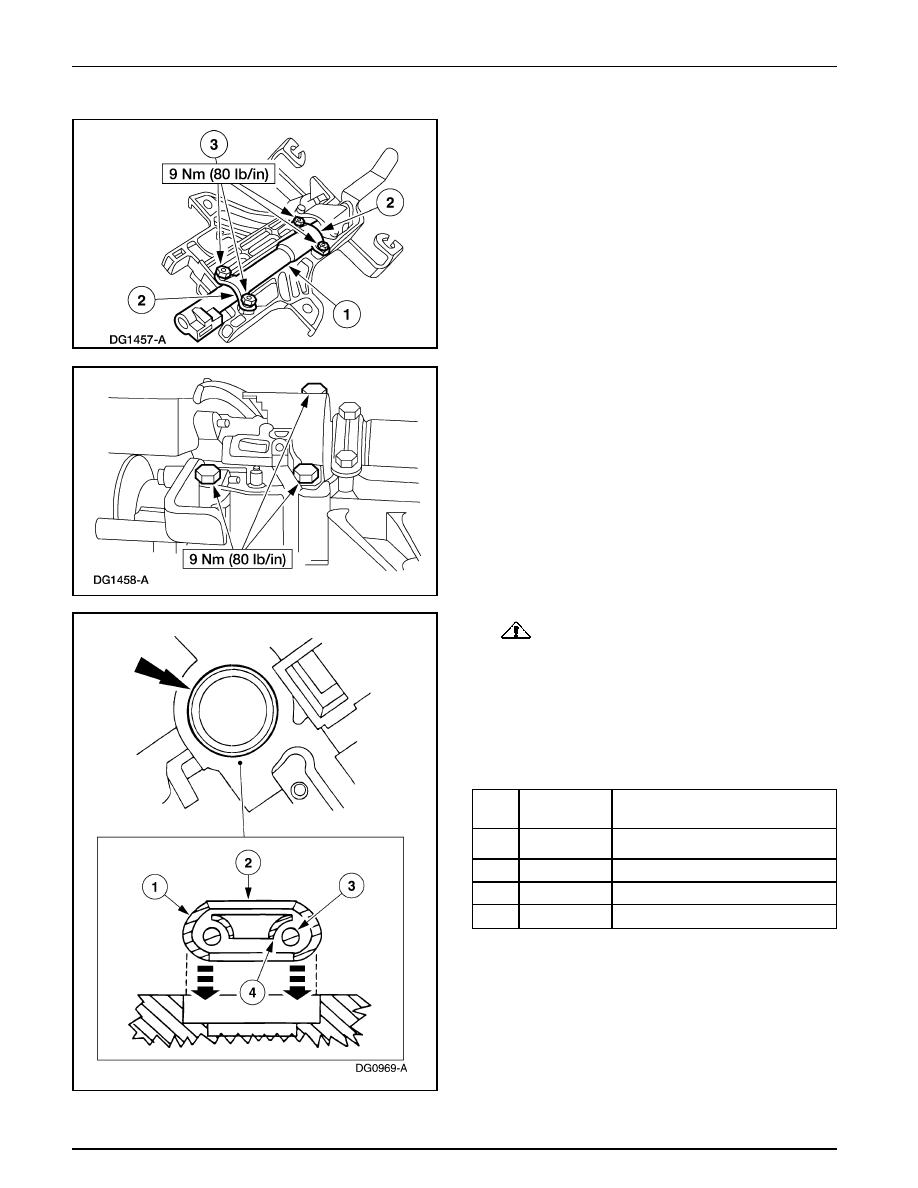

11. Para instalar el brazo y soporte del selector de la caja sobre

el tubo de los cambios.

1

Coloque el brazo y el soporte.

2

Instale los pernos.

Columna de la Dirección

211-04-65

211-04-65

Eje de la Columna de la Dirección (Continuación)

12. Para instalar el tubo de los cambios.

1

Coloque el tubo.

2

Coloque las abrazaderas del tubo.

3

Instale los pernos.

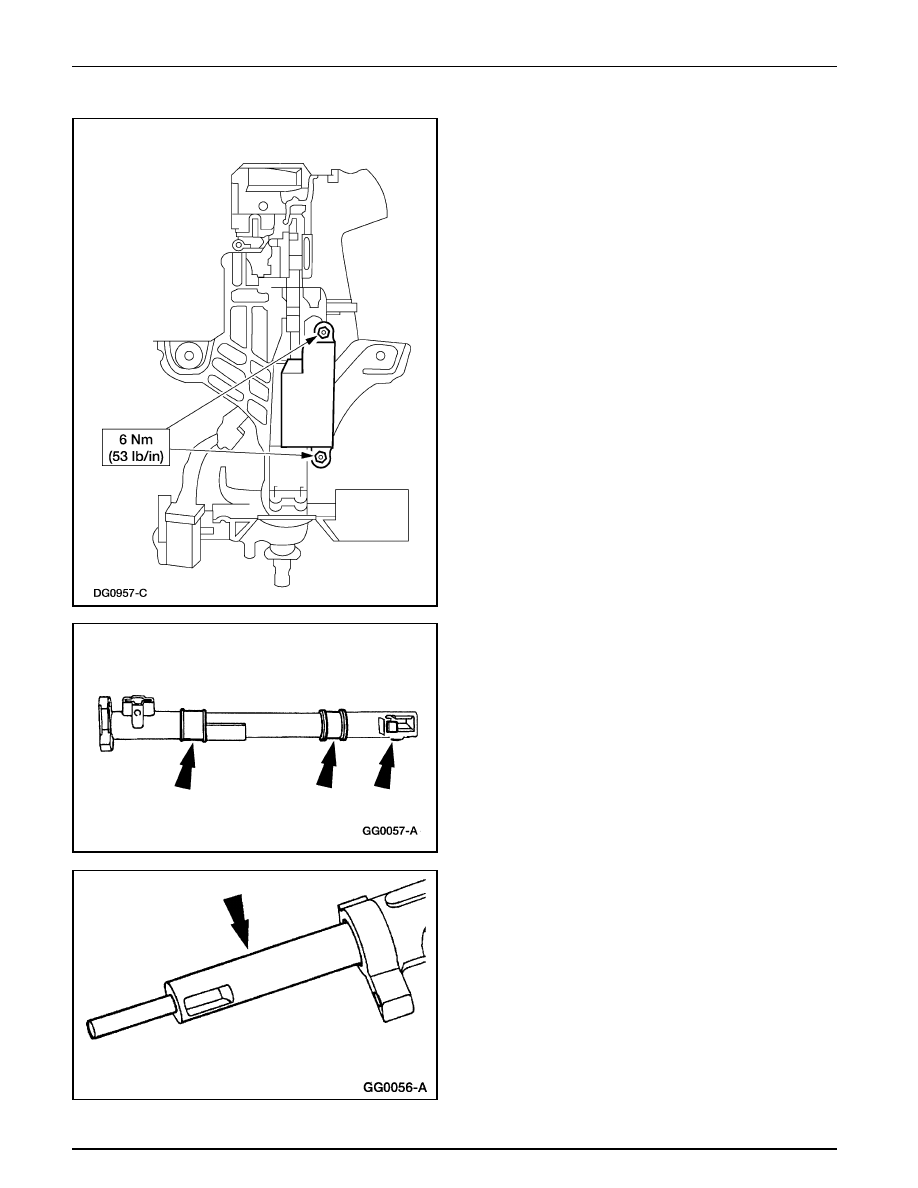

13. Coloque el solenoide de bloqueo freno - cambio e instale

los pernos.

14.

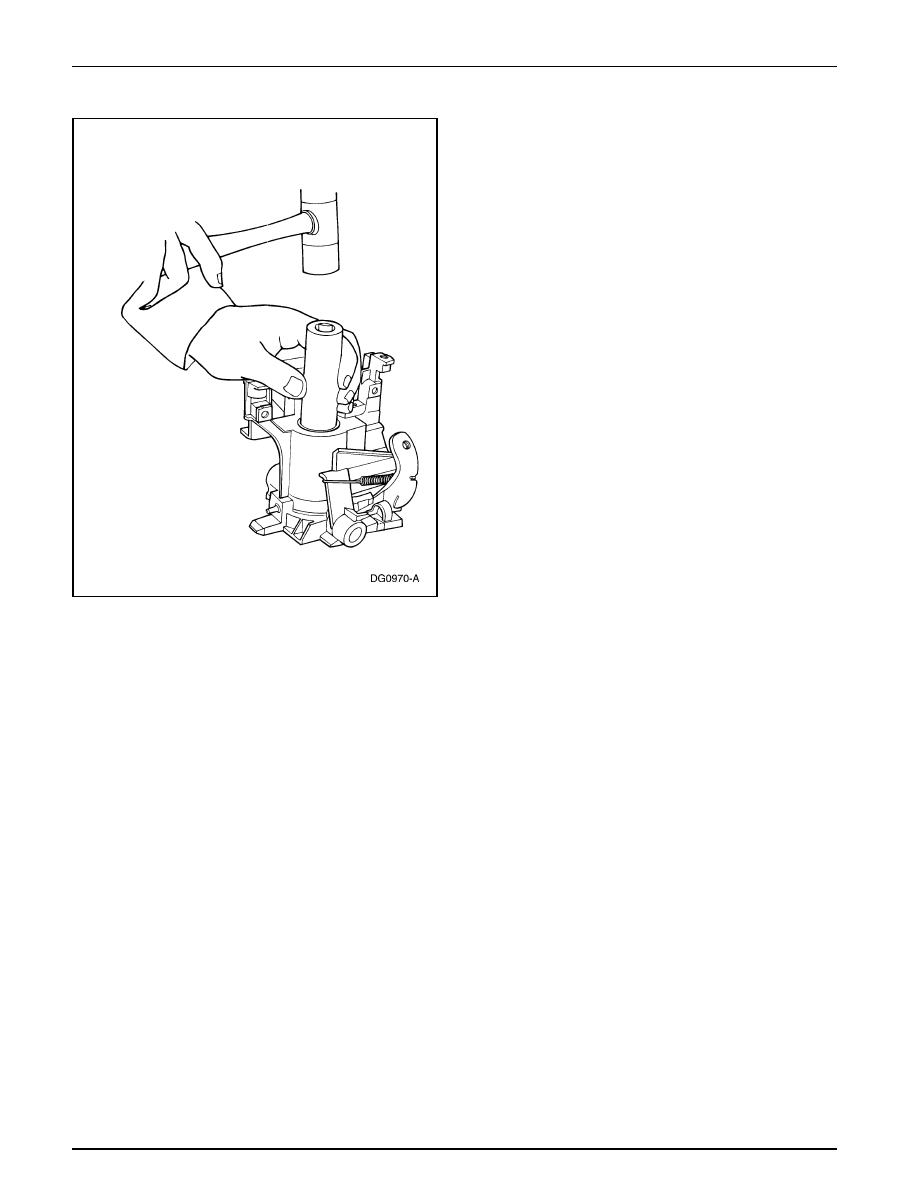

PRECAUCIÓN: Instale la rolinera superior de

la columna de tal forma que su pista interior sea visible
después de montada.

Utilizando un instalador ó dado apropiado; instale la
rolinera de la columna sobre el alojamiento del cilindro
de bloqueo.

1

—

Pista exterior

2

—

Rolinera (en la posición « UP «)

3

—

Munición

4

—

Pista interior

Número

Item

de Parte

Descripción

Columna de la Dirección

211-04-66

211-04-66

Eje de la Columna de la Dirección (Continuación)
