Suspensión Delantera — 4x4

204-01B-2

204-01B-2

DESCRIPCION Y OPERACION

Suspensión  Delantera – AWD (4x4)

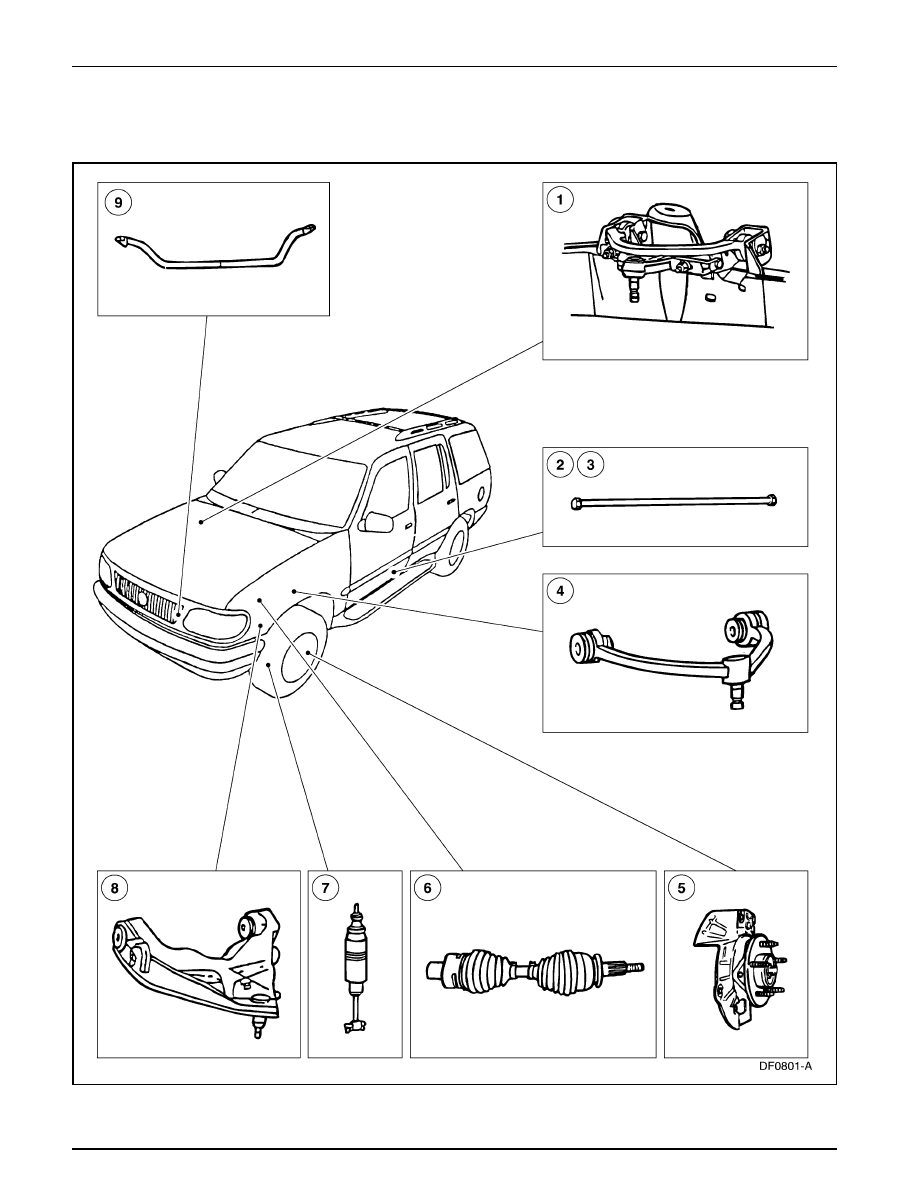

Componentes de la Suspensión Delantera – AWD (4x4)

Suspensión Delantera — 4x4

204-01B-3

204-01B-3

1

3084

Brazo Superior de Suspensión
Delantera – (LD)

2

5B327

Barra de Torsión – (LI)

3

5B326

Barra de Torsión – (LD)

4

3091

Brazo Superior de Suspensión
Delantera – (LI)

5

3K207

Cubo de Rueda Delantera y Muñón

DESCRIPCION Y OPERACION (Continuación)

6

3B437

Eje Impulsor de Ruedas Delanteras y
Conexión – (LI)

7

18045

Amortiguador Delantero

8

3051

Brazo Inferior de Suspensión
Delantera – (LI)

9

5494

Barra Estabilizadora Delantera

DIAGNOSTICO Y PRUEBA

Suspensión Delantera – 4x4

Refiérase a la Sección 204-00.

Suspensión Delantera

Cubo de Rueda

Número

Item

de Parte

Descripción

Herramienta(s) Especial(es)

Número

Item

de Parte

Descripción

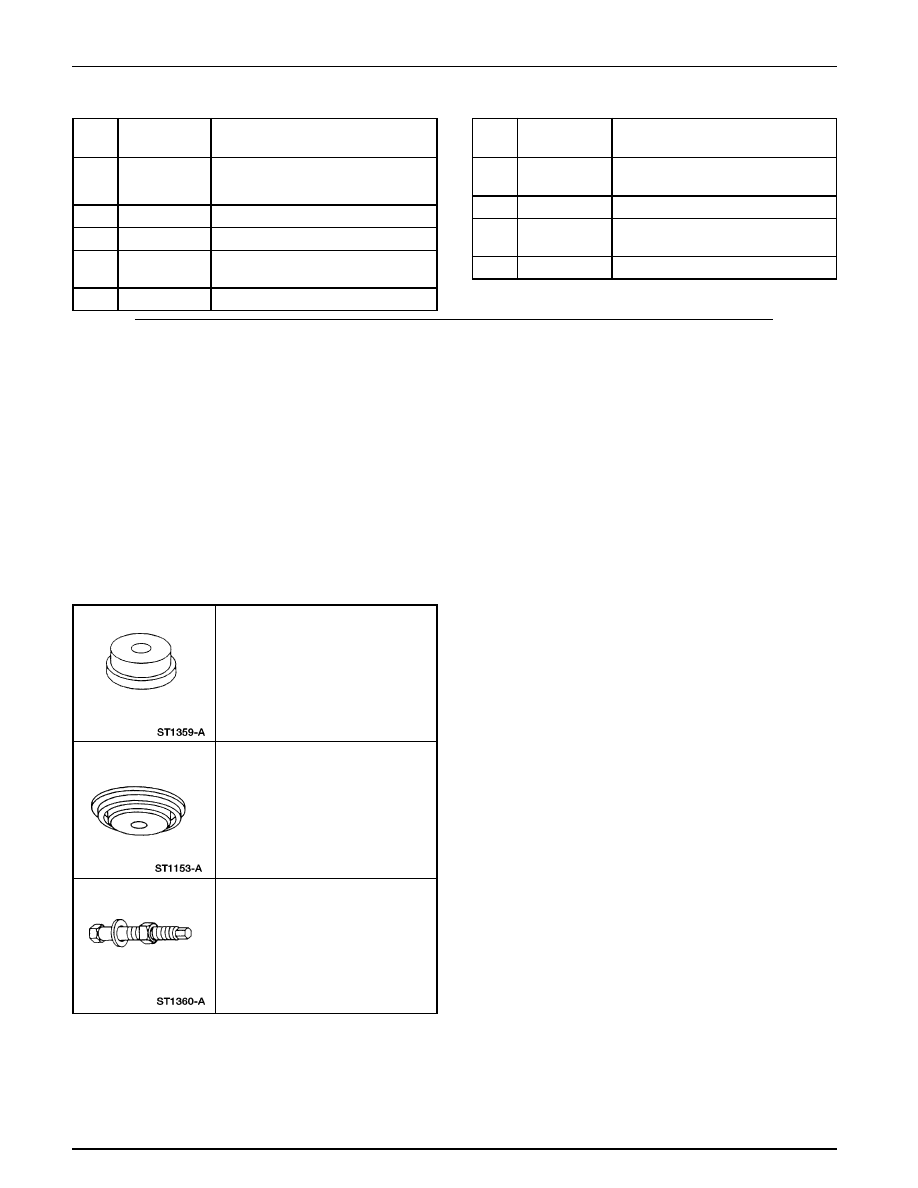

Reemplazante de Tazas de Cojinetes
205-147 (T80T-4000-P)

Reemplazante de Sellos de Muñones
205-361 (T96T-1175-A)

Barra de Tracción Roscada
204-029 (T77F-1176-A)

Suspensión Delantera — 4x4

204-01B-4

204-01B-4

Remoción

1.

Remueva el disco de los frenos (1125); para información
adicional, refiérase a la Sección 206-03.

2.

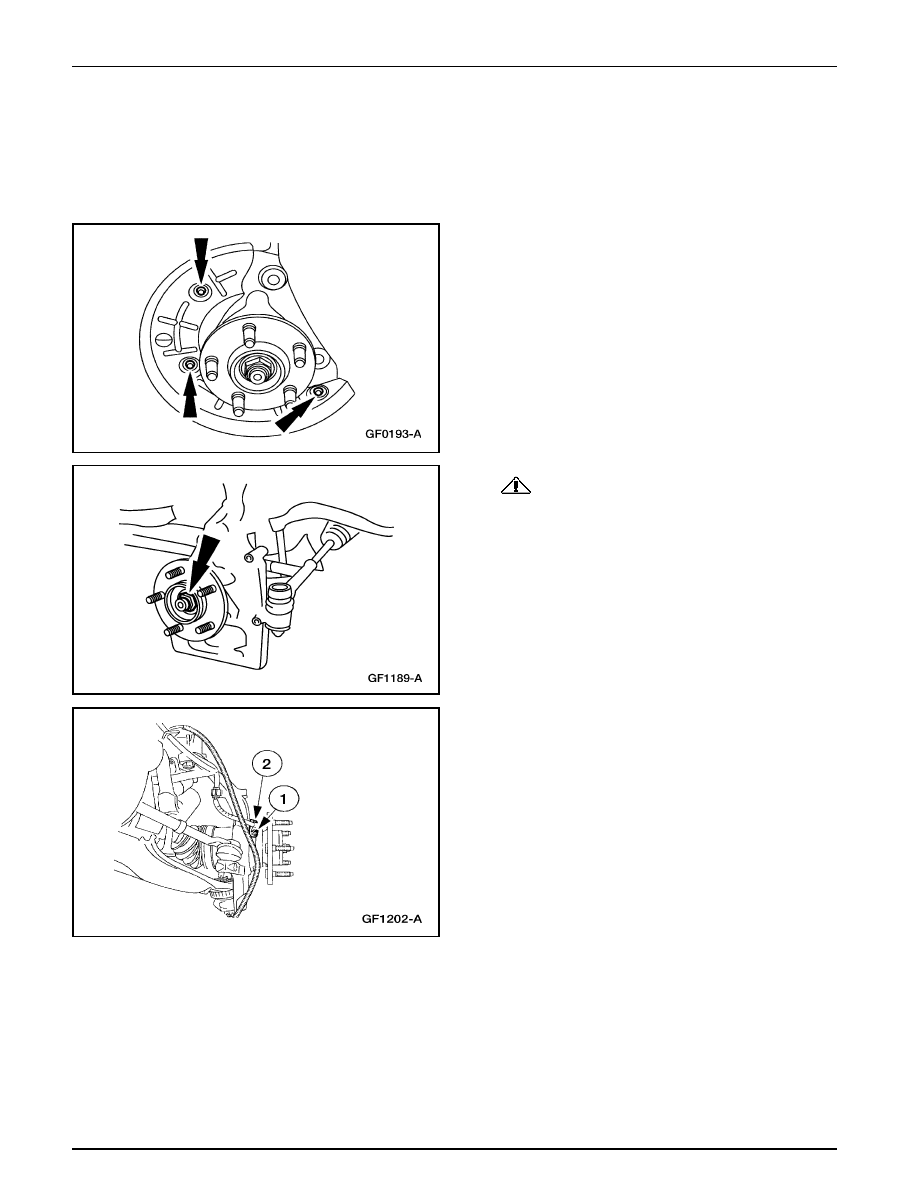

Remueva los tres pernos y el guardapolvo.

Suspensión Delantera (Continuación)

3.

CUIDADO: Deseche el conjunto de tuerca de

retén y la arandela del cubo de la rueda. Es de diseño
de torque predominante y no puede ser utilizada de
nuevo.

Remueva el conjunto de la tuerca de retención y arandela
del cubo de la rueda.

4.

Remueva el sensor de anti-bloqueo de frenos delanteros
(2C204).

1

Remueva el perno.

2

Remueva el sensor de anti-bloqueo de frenos
delanteros.

Suspensión Delantera — 4x4

204-01B-5

204-01B-5

5.

CUIDADO: No extienda demasiado la junta CV

y los forros cuando remueva el conjunto de cubo y
cojinete.

Nota: La junta CV es de ajuste desplazable en el cubo y
el cojinete de la rueda. No será necesaria la utilización de
un extractor.

Remueva los tres pernos y el cubo de la rueda (1104).

Suspensión Delantera (Continuación)

6.

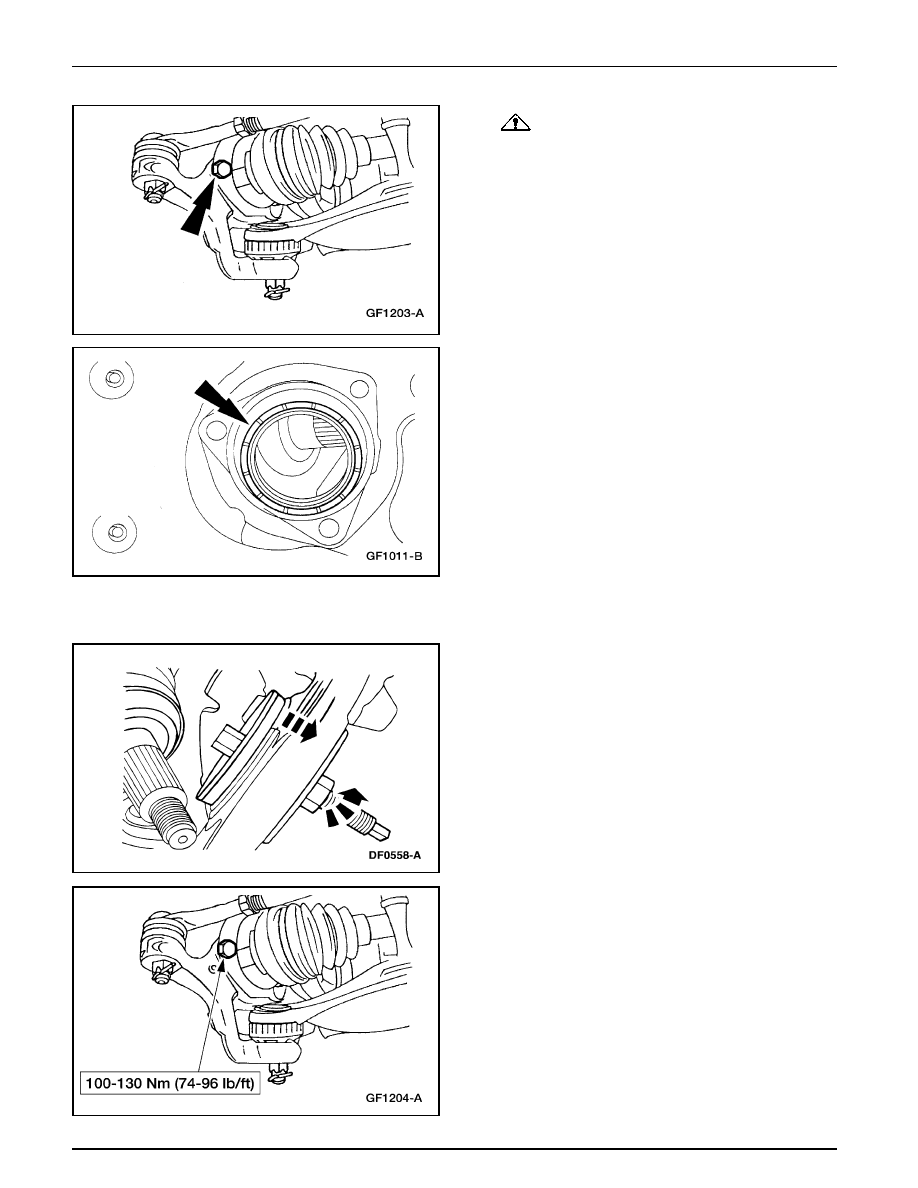

Remueva el sello.

Instalación

1.

Instale el sello.

•

Instale el sello utilizando el Reemplazante de Sellos
de Muñones, la Barra de Tracción Roscada y el
Reemplazante de Tazas de Cojinetes.

2.

Instale el cubo de la rueda.

•

Sitúe el cubo en el eje impulsor de la rueda delantera
y la junta (3B436) y en el muñón de la rueda (3K185).
Instale los tres pernos.
