Item 5

Front lower arm retaining bolts

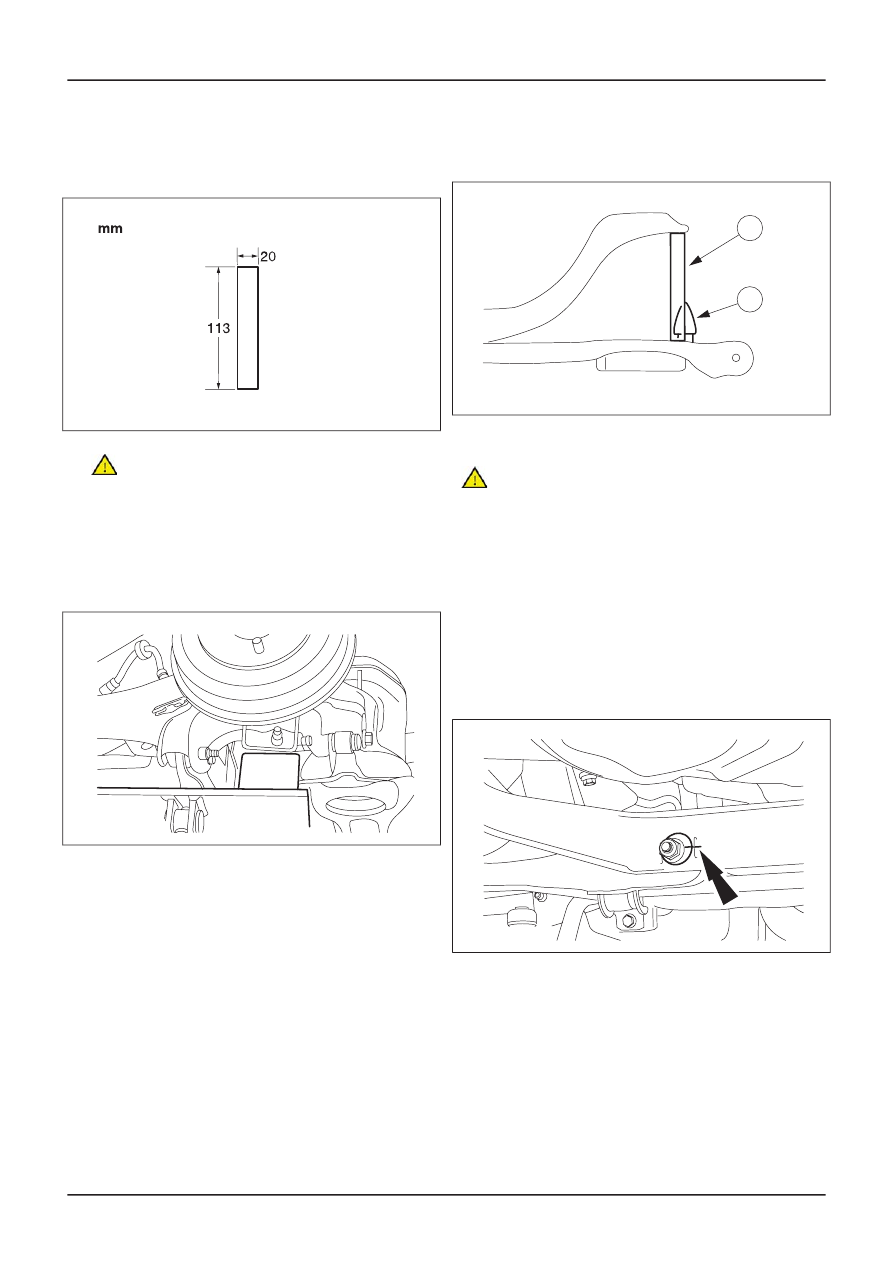

1. Fabricate two 20 mm wide by 113 mm long

spacers.

TIE0004698

2.

CAUTION: Both sides of the suspension

must be set to the design height setting.

Using

two transmission jacks and wooden

blocks,

raise the suspension to the design

height

setting on both sides.

•

Position the transmission jack and the
wooden block as shown.

TIE0024959

3. NOTE: The spacer must be positioned

exactly as shown.

Install the spacer on both sides.

1. Remove the bump stop.

2. Install the spacer between the rear lower arm

and the rear axle crossmember making sure
that the spacer is in a vertical plane.

TIE0014145

2

1

Item 6

Front lower arm

CAUTION: The front lower arms are marked
FRONT. Make a note of the position of the
front lower arms to aid installation.

Item 7

Upper arm retaining bolts

NOTE: Make a note of the position of the upper
arms to aid installation.

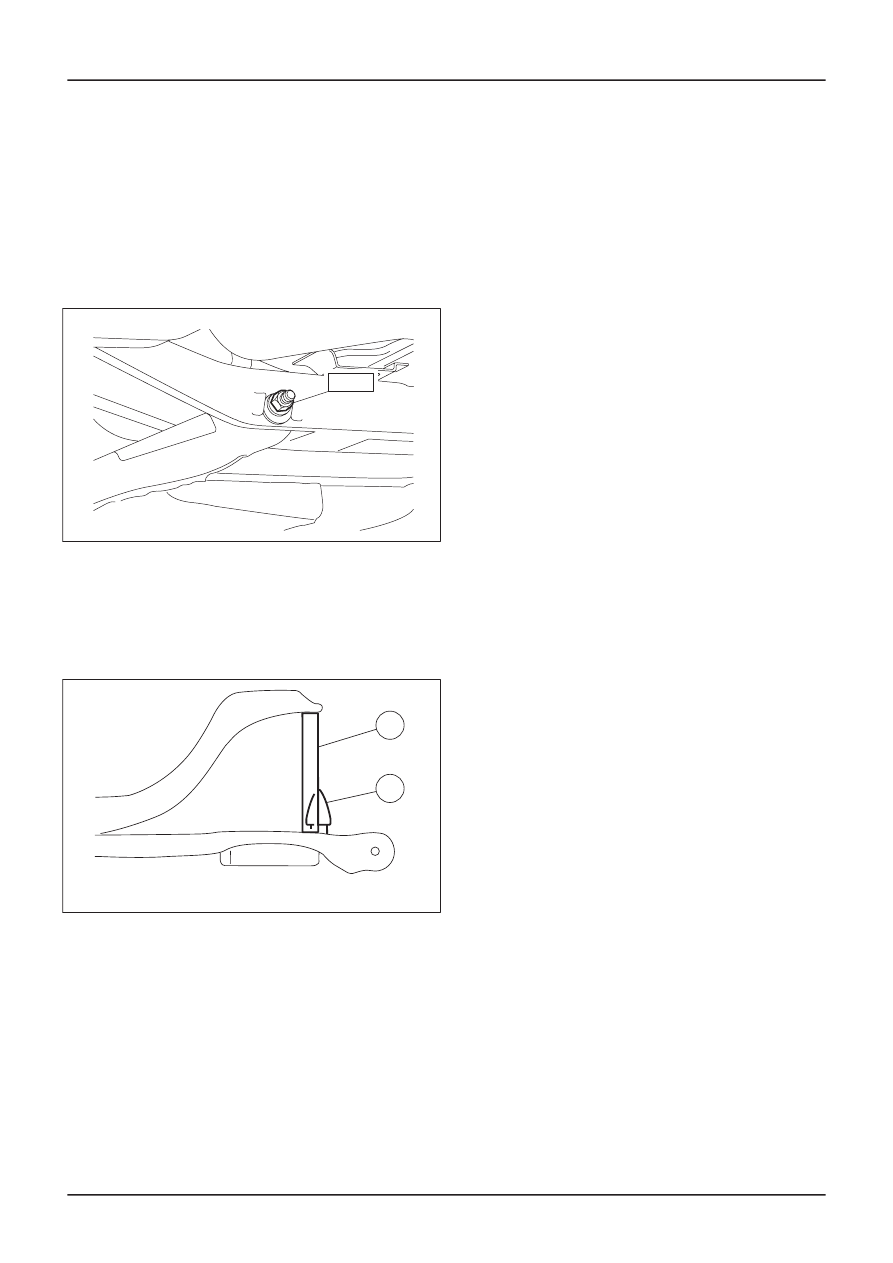

Item 9

Rear lower arm adjustment cam nut

1. Mark the position of the rear lower arm

adjustment cam to the rear axle
crossmember on both sides.

TIE0024960

Item 12

Exhaust hanger insulator

NOTE: Support the exhaust muffler and tailpipe
assembly.

Item 13

Rear axle crossmember retaining bolts

1. Using

a transmission jack

, support the rear

axle

crossmember.

G401869en

502-00-

44

Uni-Body, Subframe and Mounting System

502-00-

44

REMOVAL AND INSTALLATION

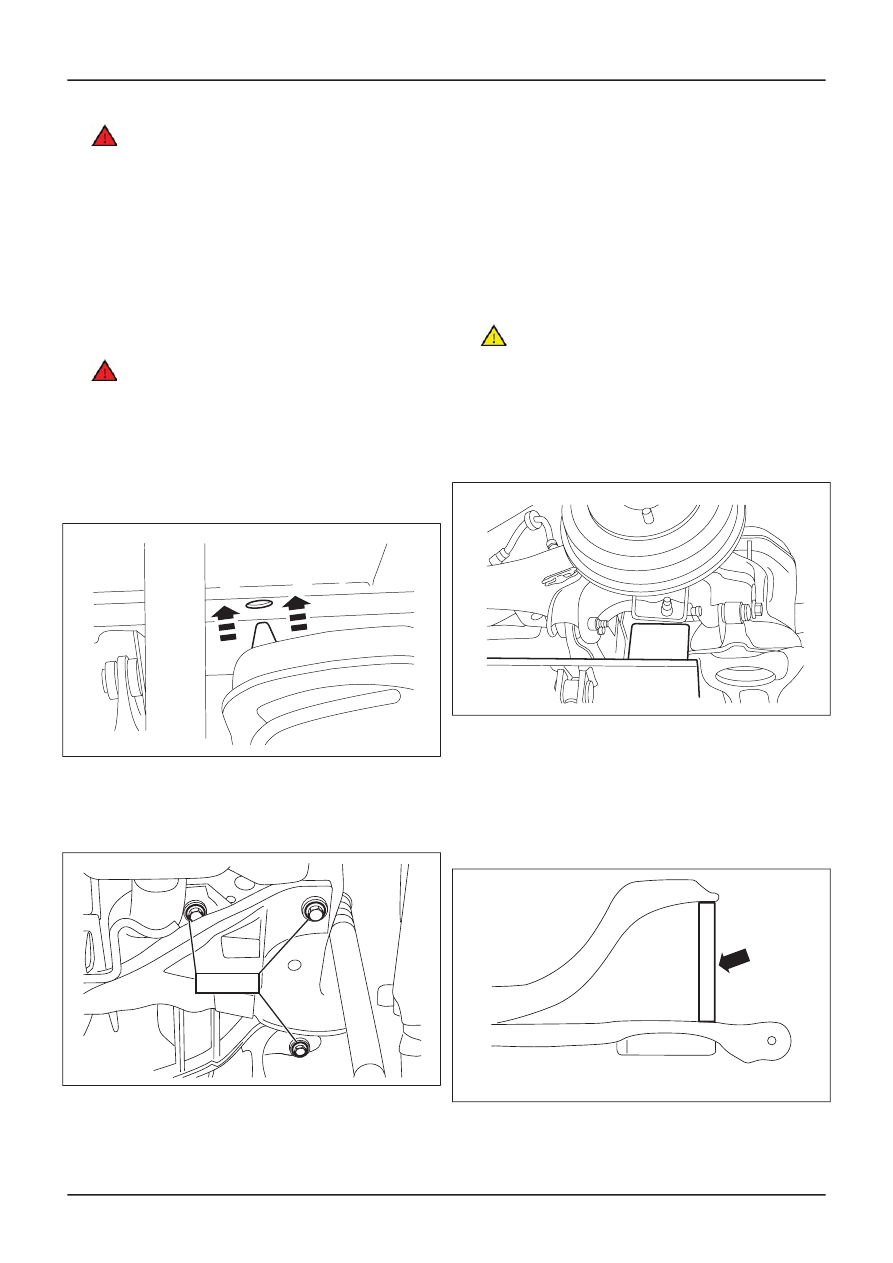

2.

WARNING: Make sure that the rear axle

crossmember is secured to the transmission

jack. Failure to follow this instruction may
result in personal injury.

Using a securing strap, secure the rear axle
crossmember to the transmission jack.

Installation Details

Item 14

Rear axle crossmember

1. Using

a transmission jack, support the

rear

axle

crossmember.

2.

W

ARNING: Make sure that the rear axle

crossmember is secured to the transmission

jack.

Failure to follow this instruction may

result

in personal injury.

Using

a securing strap, secure the rear

axle

crossmember to the transmission jack.

3. Locate the rear axle crossmember.

TIE0001999

Item 13

Rear axle crossmember retaining bolts

1. Install the rear axle crossmember retaining

bolts on both sides.

E56695

125 Nm

2. Remove

the securing strap.

3. Lower

and remove the transmission jack.

Item 11

Rear lower arm

1.

CAUTION: Both sides of the suspension

must be set to the design height setting.

Using two

transmission jacks and

wooden

blocks,

raise the suspension to the

design

height

setting on both sides.

• Position

the transmission jack and

the

wooden block as shown.

TIE0024959

2. NOTE: The spacer must be positioned

exactly as shown.

Install the spacer on both sides.

• Install the spacer between the rear lower arm

and the rear axle crossmember making sure
that the spacer is in a vertical plane.

TIE45679

G401869en

502-00-

45

Uni-Body, Subframe and Mounting System

502-00-

45

REMOVAL AND INSTALLATION

Item 9

Rear lower arm adjustment cam nut

1. NOTE: Do not fully tighten the rear lower arm

adjustment cam nut at this stage.

NOTE: Align the mark on the rear lower arm
adjustment cam to the mark on the rear axle
crossmember.

Install the rear lower arm adjustment cam
nut on both sides.

TIE0036771

8 Nm

Item 4

Stabilizer bar

1. Lower the suspension from the design height

setting on both sides.

1. Remove the spacer.
2. Install the bump stop.

TIE45129

1

2

2. Position the stabilizer bar.
