Roof Opening Panel Rear Drain Hose — 3-Door/5-Door

Removal

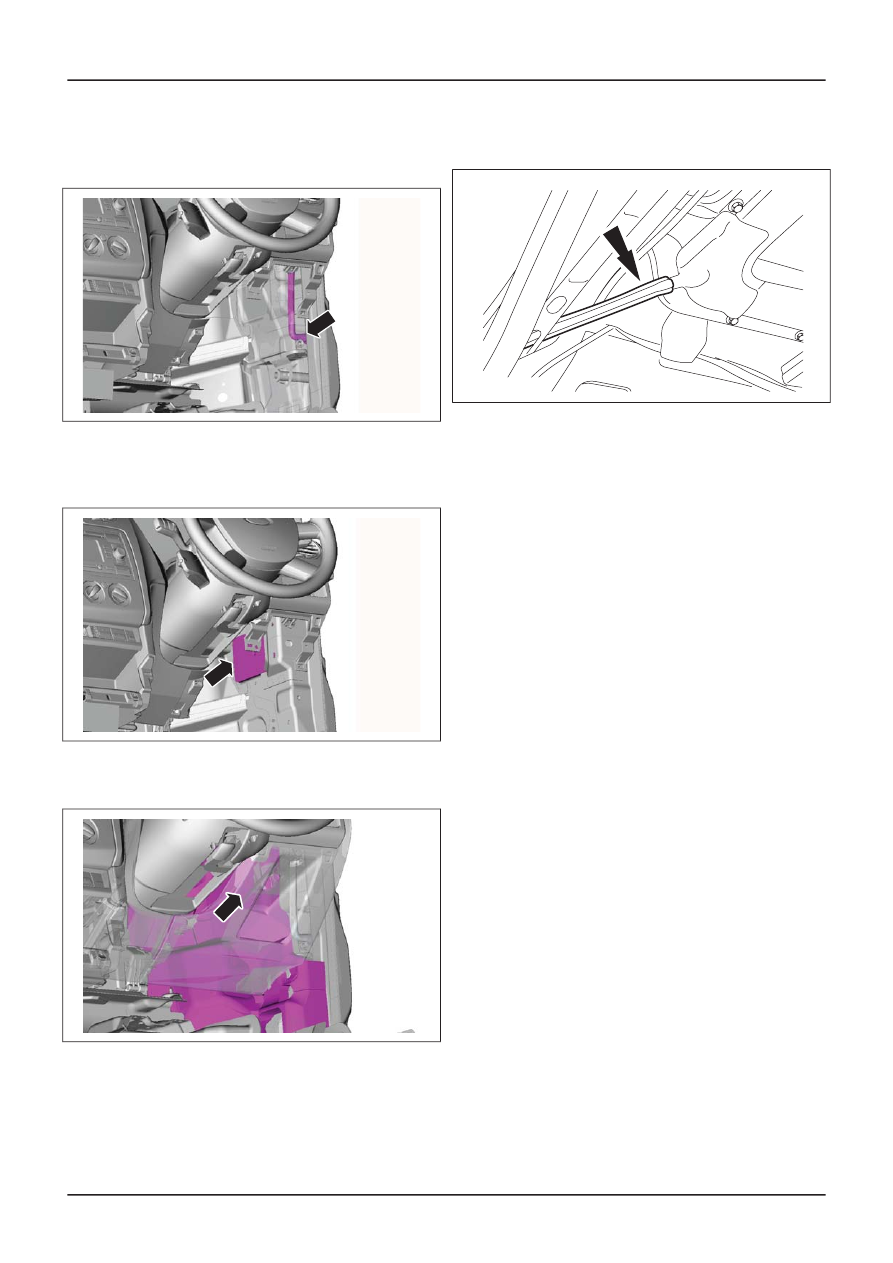

1. Remove the headliner.

For additional information,

refer to: Headliner

- 3-Door, Vehicles With: Sliding Roof

Opening Panel

(501-05 Interior Trim and

Ornamentation, Removal and Installation)

2. Remove the load space trim panel.

For additional information,

refer to:

Loadspace Trim Panel - 3-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation)

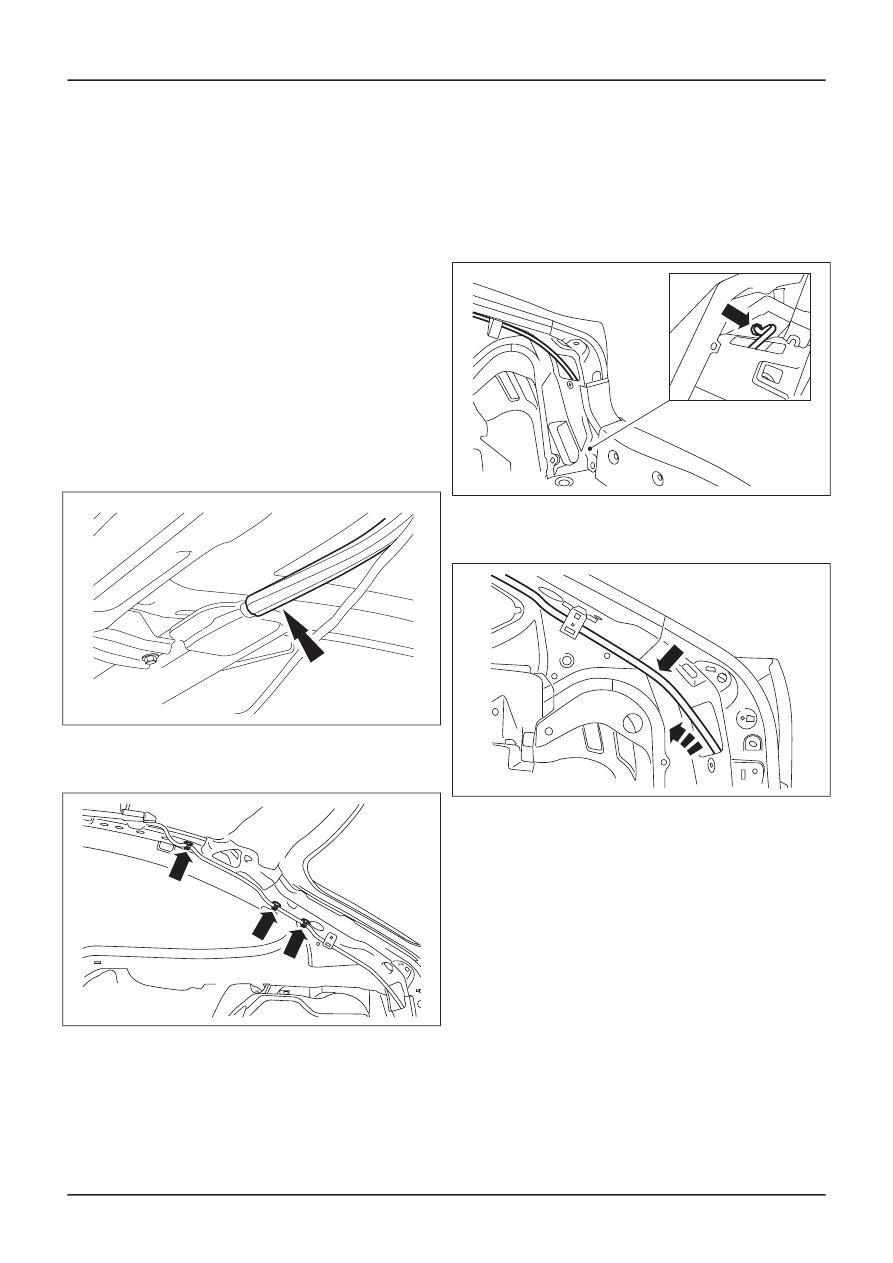

3. Detach the roof opening panel rear drain

hose from the roof opening panel.

TIE0020795

4. Detach the roof opening panel rear drain

hose from the retaining clips (3 door shown).

E49993

5. Detach the roof opening panel rear drain

hose from the drain bung.

E50224

6. Remove the roof opening panel rear drain

hose.

E49994

Installation

1. NOTE: Make sure that the drain bung is free

of foreign material before installing the roof
opening panel rear drain hose.

Attach the roof opening panel rear drain hose
to the drain bung.

1. With the aid of another technician, position

a suitable long bladed screwdriver in the
drain bung from the underside of the vehicle.

2. Push the drain hose over the screwdriver to

position it in the drain bung.

G401863en

501-17-

26

Roof Opening Panel

501-17-

26

REMOVAL AND INSTALLATION

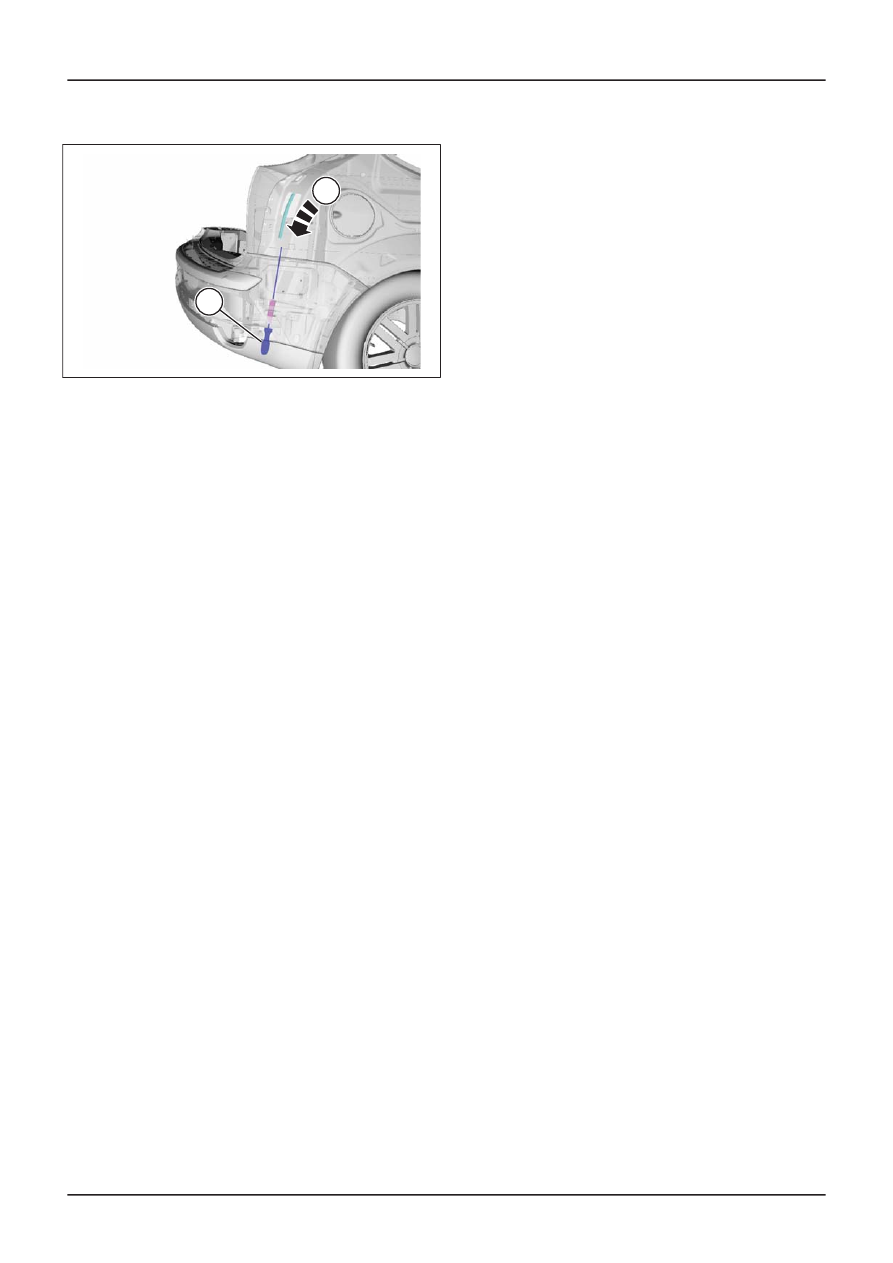

• Remove the screwdriver.

E50951

1

2

2. To install, reverse the removal procedure.

G401863en

501-17-

27

Roof Opening Panel

501-17-

27

REMOVAL AND INSTALLATION

Driver Side Roof Opening Panel Front Drain Hose

Removal

1. Remove the headliner.

For additional information,

refer to: Headliner

- 3-Door, Vehicles With: Sliding Roof
Opening Panel

(501-05 Interior Trim and

Ornamentation, Removal and Installation)

2. Detach the roof opening panel front drain

hose from the roof opening panel.

TIE0020798

3. Detach the driver side footwell noise,

vibration and harshness (NVH) insulation
material from the A-pillar to gain access to
the A-pillar access hole.

E51633

4. Remove the NVH insulation material from

the A-pillar access hole (part of instrument
panel removed for clarity).

E51635

5. Detach the roof opening panel front drain

hose and drain hose valve from the A-pillar
and position them in the A-pillar access hole
(part of the instrument panel removed for
clarity).

E51632

6. NOTE: Do not remove the roof opening

panel front drain hose at this stage.

NOTE: The new and the original roof opening panel
drain hoses must be connected before the original
roof opening panel front drain hose is removed
from the A-pillar, to aid installation.

G413434en

501-17-

28

Roof Opening Panel

501-17-

28

REMOVAL AND INSTALLATION

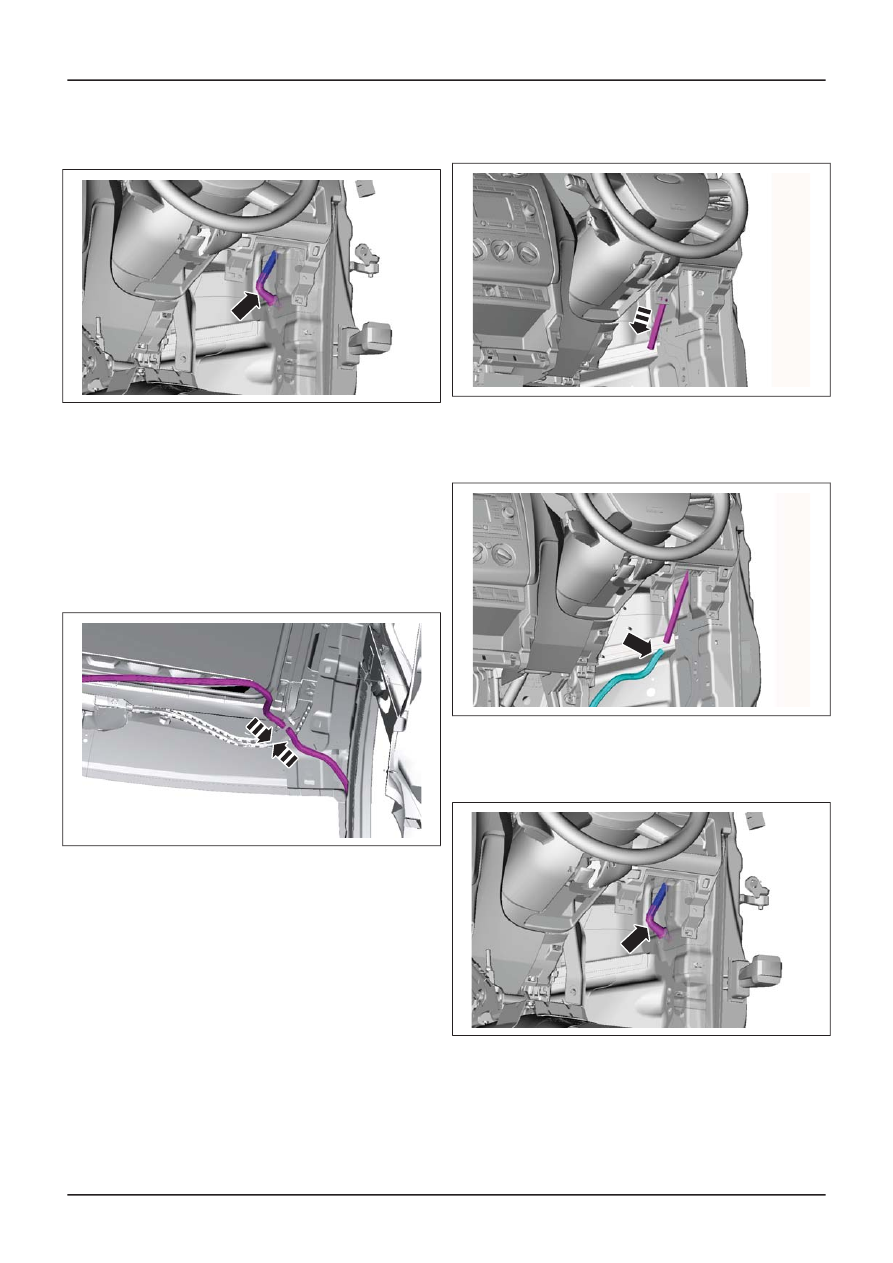

Remove the drain hose valve (part of the
instrument panel removed for clarity).

E51636

Installation

1. NOTE: Apply a suitable lubricant to the new

roof opening panel front drain hose, to aid
installation.

Using suitable tape, attach the new roof
opening panel front drain hose to the original
roof opening panel front drain hose at the
roof opening panel.

E51644

2. NOTE: Make sure that a minimum of 200 mm

of the new roof opening panel front drain
hose remains at the roof opening panel.

With the aid of another technician, detach
the original roof opening panel front drain
hose from the A-pillar (part of the instrument
panel removed for clarity).

• Pull the drain hose into the driver footwell

through the A-pillar access hole.

E51634

3. Remove the original roof opening panel front

drain hose (part of the instrument panel
removed for clarity).

E51637

4. Attach the drain hose valve to the roof

opening panel front drain hose (part of the
instrument panel removed for clarity).

E51636

G413434en

501-17-

29

Roof Opening Panel

501-17-

29

REMOVAL AND INSTALLATION

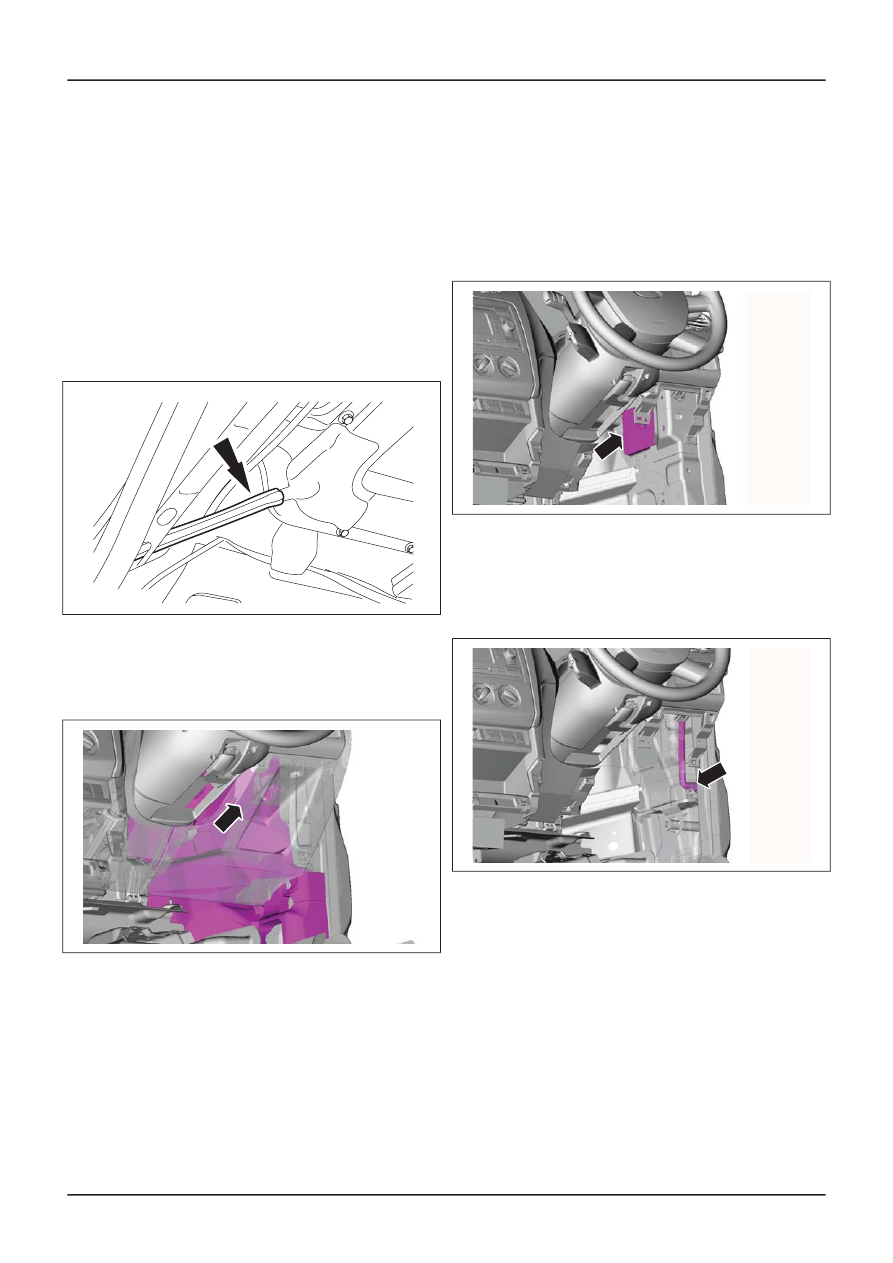

5. Install the roof opening panel front drain

hose and drain hose valve (part of the
instrument panel removed for clarity).

E51638

6. Install the NVH insulation material to the

A-pillar access hole (part of the instrument
panel removed for clarity).

E51635

7. Attach the driver side footwell NVH insulation

material to the A-pillar.

E51633

8. Attach the roof opening panel front drain

hose to the roof opening panel.

TIE0020798

9. Install the headliner.

For additional information,

refer to: Headliner

- 3-Door, Vehicles With: Sliding Roof
Opening Panel

(501-05 Interior Trim and

Ornamentation, Removal and Installation)

G413434en

501-17-

30

Roof Opening Panel

501-17-

30

REMOVAL AND INSTALLATION

Passenger Side Roof Opening Panel Front Drain Hose

Removal

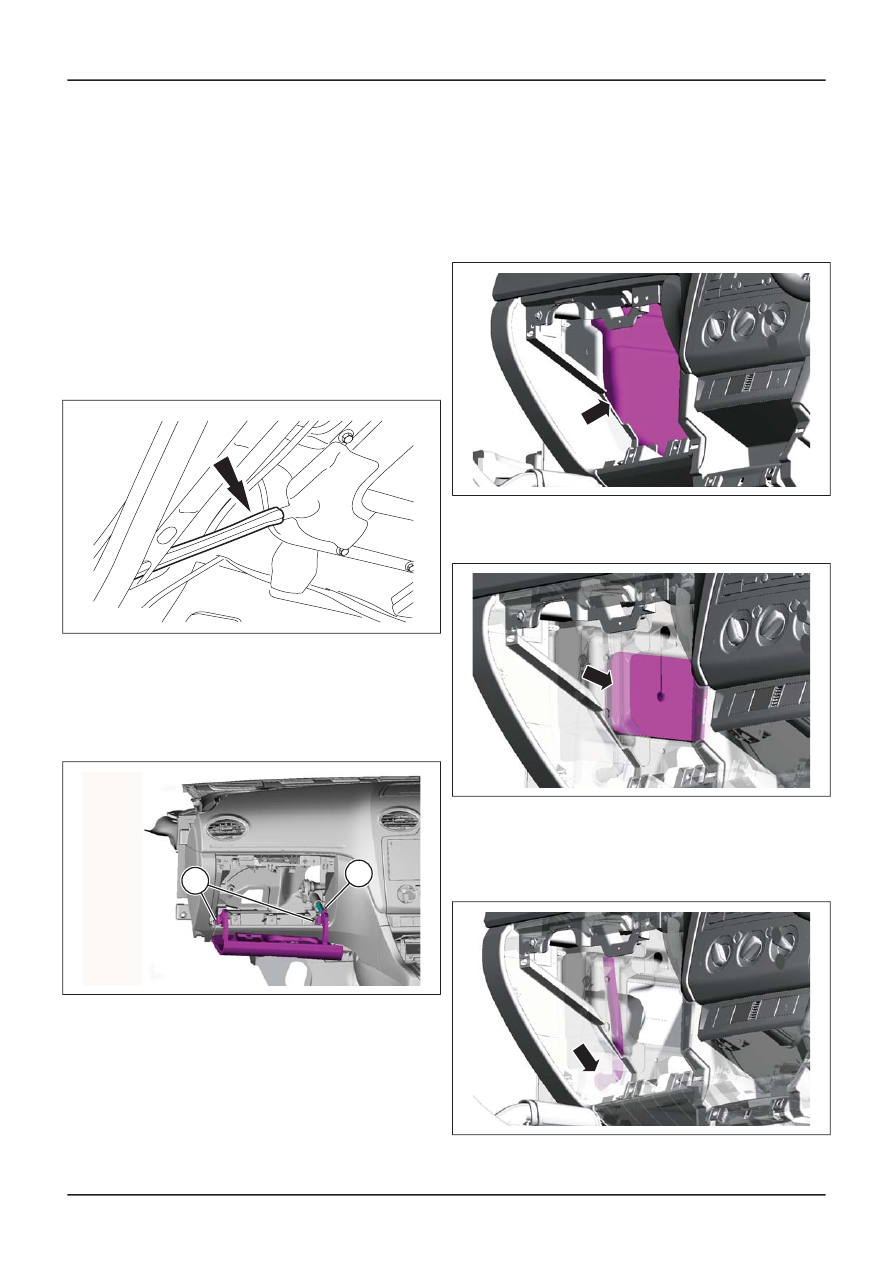

1. Remove the headliner. For additional

information, refer to: (501-05 Interior Trim
and Ornamentation)

Headliner - 3-Door, Vehicles With: Sliding

Roof Opening Panel

(Removal and

Installation),

2. Detach the roof opening panel front drain

hose from the roof opening panel.

TIE0020798

3. Remove the glove compartment lid.

1. Detach the glove compartment lid damper

from the glove compartment lid hinge (if
equipped).

2. Detach the glove compartment lid hinges.

E52551

2

1

4. Detach the passenger side footwell noise,

vibration and harshness (NVH) insulation

material from the A-pillar to gain access to
the A-pillar access hole.

E51640

5. Remove the NVH insulation material from

the A-pillar access hole.

E51642

6. Detach the roof opening panel front drain

hose and roof opening panel front drain hose
valve from the A-pillar and position them in
the A-pillar access hole.

E51639

G413435en

501-17-

31

Roof Opening Panel

501-17-

31

REMOVAL AND INSTALLATION

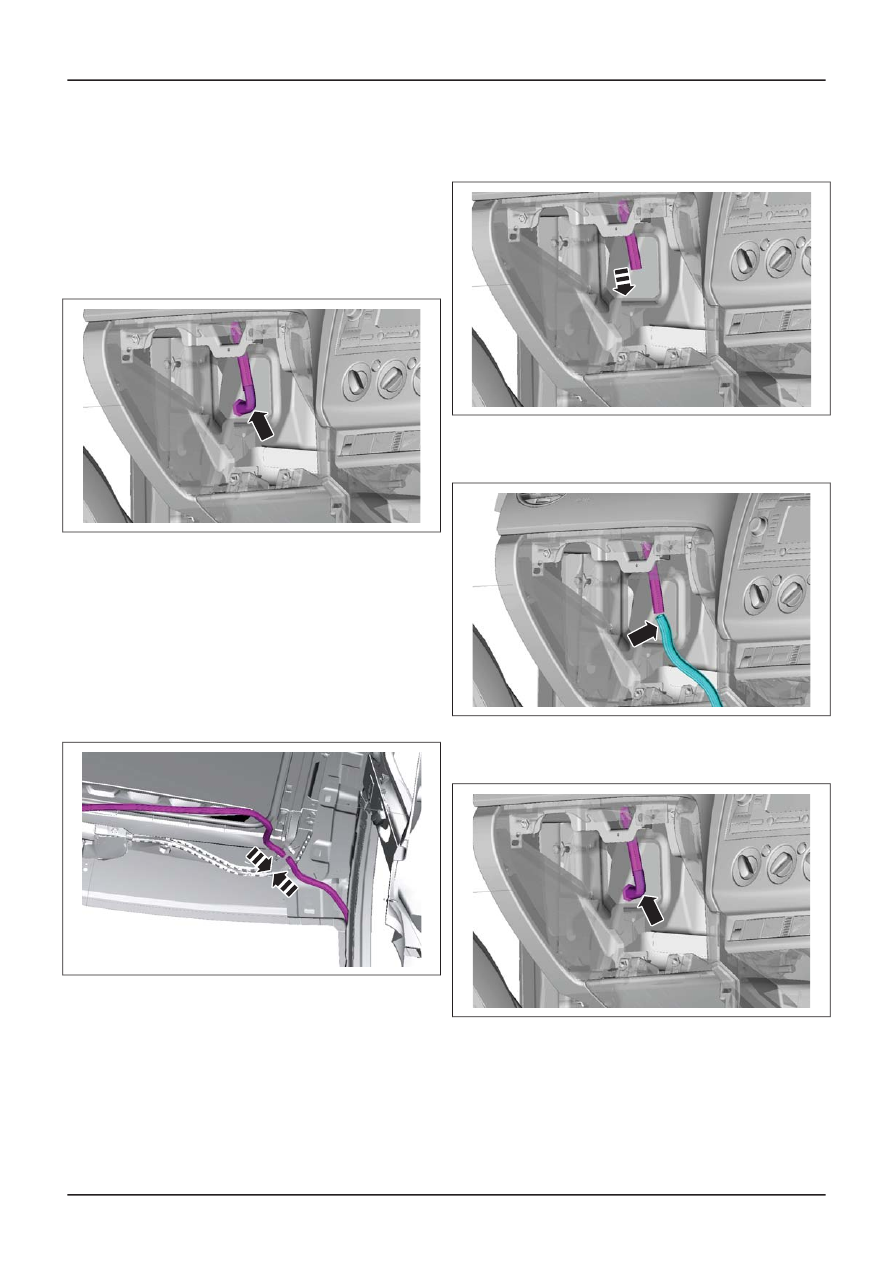

7. NOTE: Do not remove the roof opening panel

front drain hose at this stage.

NOTE: The new and the original roof opening panel
drain hoses must be connected together before
the original roof opening panel front drain hose is
removed from the A-pillar, to aid installation.

Remove the roof opening panel front drain
hose valve.

E51643

Installation

1. NOTE: Apply a suitable lubricant to the new

roof opening panel front drain hose, to aid
installation.

Using suitable tape, attach the new roof
opening panel front drain hose to the original
roof opening panel front drain hose at the
roof opening panel.

E51644

2. NOTE: Make sure that a minimum of 200 mm

of the new roof opening panel front drain
hose remains at the roof opening panel.

With the aid of another technician, detach
the original roof opening panel front drain
hose from the A-pillar.

• Pull the roof opening panel front drain hose

into the passenger footwell through the
A-pillar access hole.

E51641

3. Remove and discard the original roof

opening panel front drain hose and tape.

E51645

4. Install the roof opening panel front drain

hose valve.

E51643

G413435en

501-17-

32

Roof Opening Panel

501-17-

32

REMOVAL AND INSTALLATION

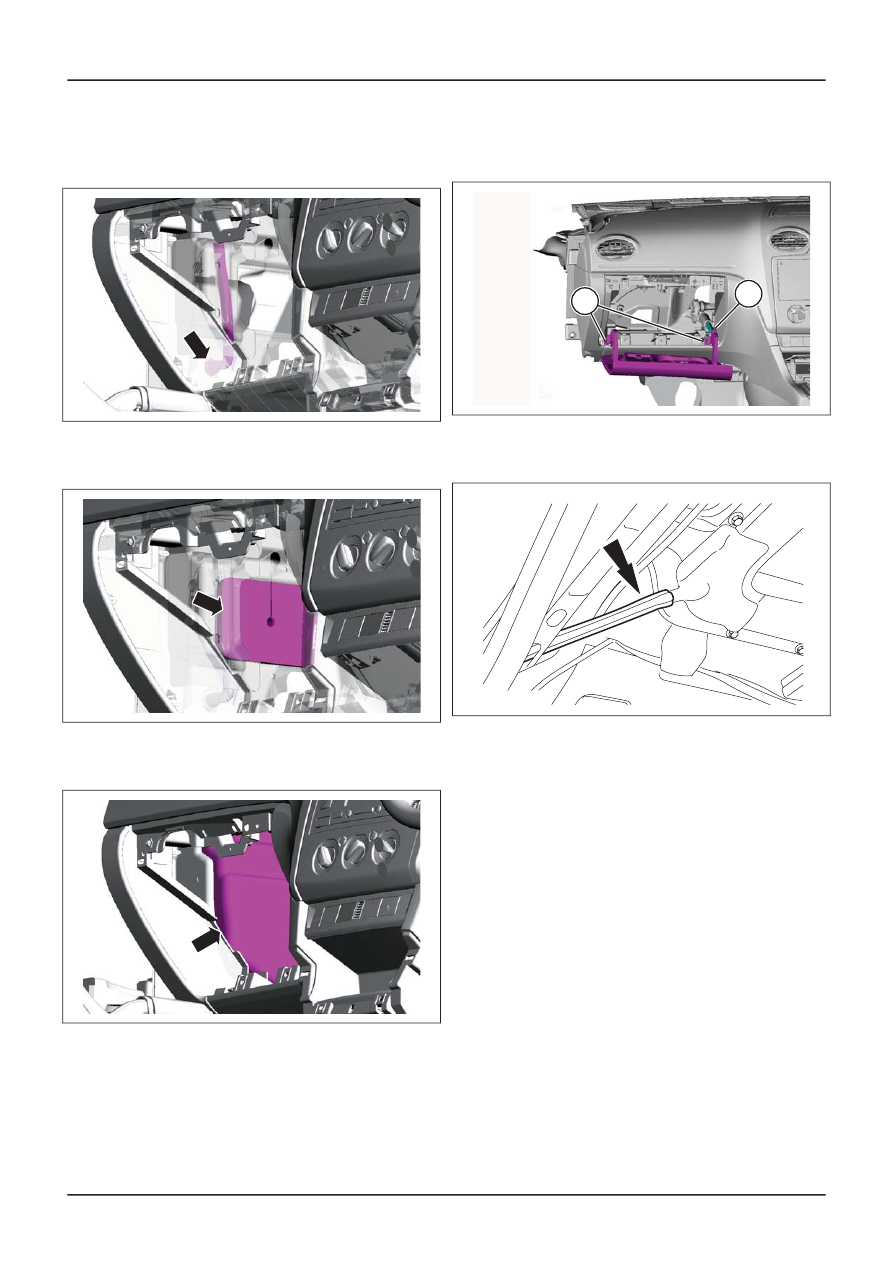

5. Attach the roof opening panel front drain

hose and roof opening panel front drain hose
valve to the A-pillar.

E51649

6. Install the NVH insulation material to the

A-pillar access hole.

E51642

7. Attach the passenger side footwell NVH

insulation material to the A-pillar.

E51640

8. Install the glove compartment lid.

1. Attach the glove compartment lid hinges.

2. Attach the glove compartment lid damper to

the glove compartment lid hinge (if
equipped).

E52552

1

2

9. Attach the roof opening panel front drain

hose to the roof opening panel.

TIE0020798

10. Install the headliner. For additional

information, refer to: (501-05 Interior Trim
and Ornamentation)

Headliner - 3-Door, Vehicles With: Sliding

Roof Opening Panel

(Removal and

Installation),

G413435en

501-17-

33

Roof Opening Panel

501-17-

33

REMOVAL AND INSTALLATION
