Ford Focus RS (2011 year). Instruction - part 75





PINPOINT TEST L : HEADLAMP WASHER SYSTEM IS INOPERATIVE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

L1: CHECK FUSE F23 (30 A) (BJB)

1 Ignition switch in position 0.

2 Disconnect fuse F23 (30 A) (BJB).

3 CHECK fuse F23 (30 A) (BJB).

• Is the fuse OK?

ൺ

Yes

GO to L2.

ൺ

No

RENEW fuse F23 (30 A) (BJB) CHECK the
operation of the system. If the fuse blows
again, LOCATE and RECTIFY the short to
ground using the Wiring Diagrams. CHECK
the operation of the system.

L2: CHECK THE VOLTAGE SUPPLY TO FUSE F23 (30 A) (BJB) FOR OPEN CIRCUIT

1 Connect fuse F23 (30 A) (BJB).

2 Measure the voltage between fuse F23 (30 A)

(BJB) and ground.

• Does the meter display battery voltage?

ൺ

Yes

GO to L3.

ൺ

No

CHECK BJB and if necessary RENEW.
CHECK the operation of the system.

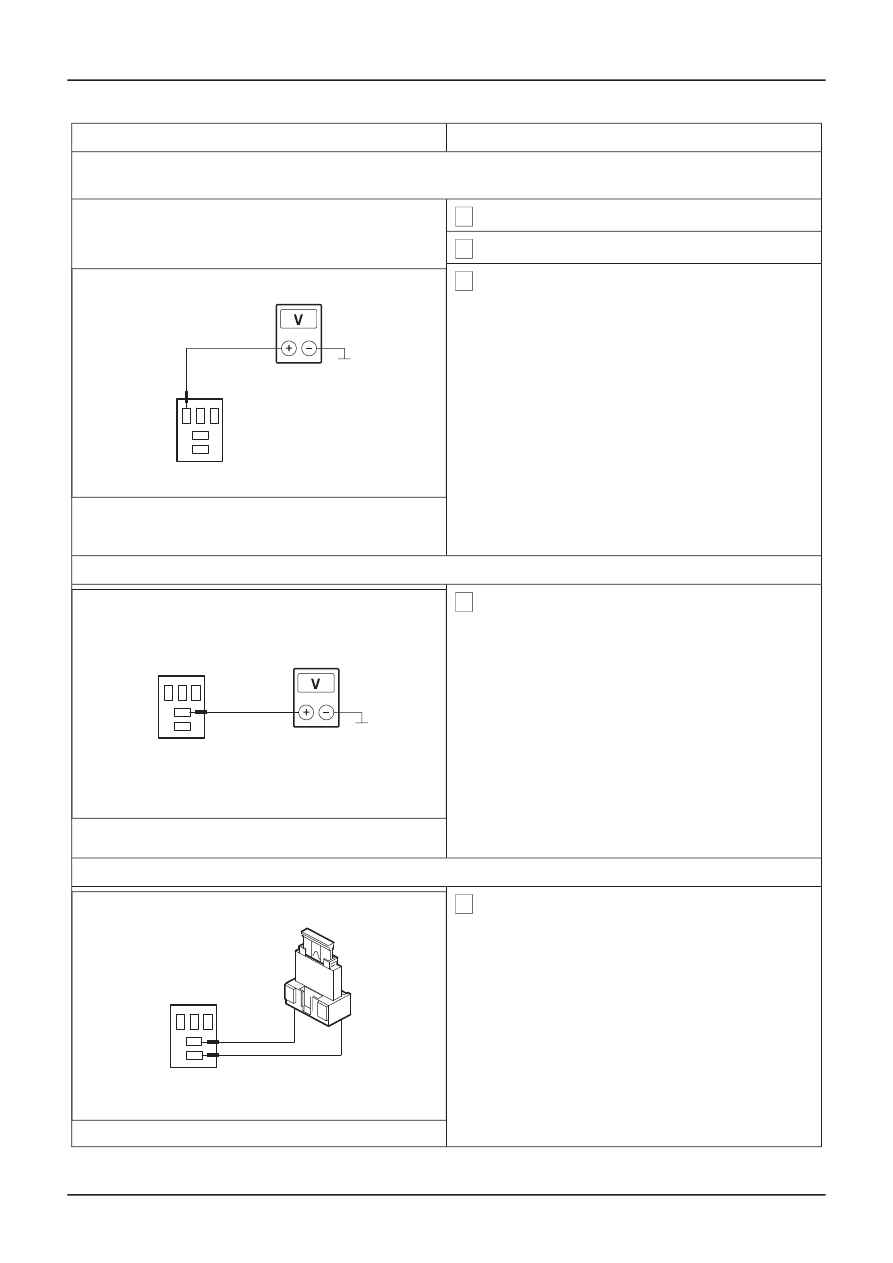

L3: CHECK CIRCUIT 31S-KA24 (BK/RD) BETWEEN THE HEADLAMP WASHER RELAY AND THE
GEM FOR SHORT TO BATTERY VOLTAGE.

1 Disconnect headlamp cleaning system relay

from socket C1009.

2 Ignition switch in position II.

3 Measure the voltage between the headlamp

washer relay, socket C1009, pin 2, circuit 31S-
KA24 (BK/RD), BJB side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016132

GO to L4.

ൺ

No

GO to L5.

G401883en

501-16-

50

Wipers and Washers

501-16-

50

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

L4: CHECK CIRCUIT 31S-KA24 (BK/RD) BETWEEN THE HEADLAMP WASHER RELAY AND THE
CJB FOR SHORT TO BATTERY VOLTAGE.

1 Ignition switch in position 0.

2 Disconnect CJB from connector C95.

3 Measure the voltage between the headlamp

washer relay, socket C1009, pin 2, circuit 31S-
KA24 (BK/RD), BJB side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016132

LOCATE and RECTIFY the short to battery
voltage in the circuit between the headlamp
washer relay and the CJB with the aid of the
Wiring Diagrams. CHECK the operation of the
system.

ൺ

No

INSTALL a new GEM. CHECK the operation
of the system.

L5: CHECK VOLTAGE SUPPLY OF HEADLAMP CLEANING SYSTEM RELAY FOR OPEN CIRCUIT

1 Measure the voltage between the headlamp

cleaning system relay, socket C1009, pin 5,
circuit 30-KA25 (RD), BJB side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0019862

GO to L6.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between fuse F23 (BJB) and the headlamp
cleaning system relay using the Wiring
Diagrams. CHECK the operation of the
system.

L6: CHECK HEADLAMP RELAY

1 Connect a fused jumper wire (30 A) at the

headlamp cleaning system relay, socket C1009,
between pin 5 and pin 3, BJB side.

• Does the headlamp cleaning system pump

run?

ൺ

Yes

VFE0019865

GO to L9.

ൺ

No

GO to L7.

G401883en

501-16-

51

Wipers and Washers

501-16-

51

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

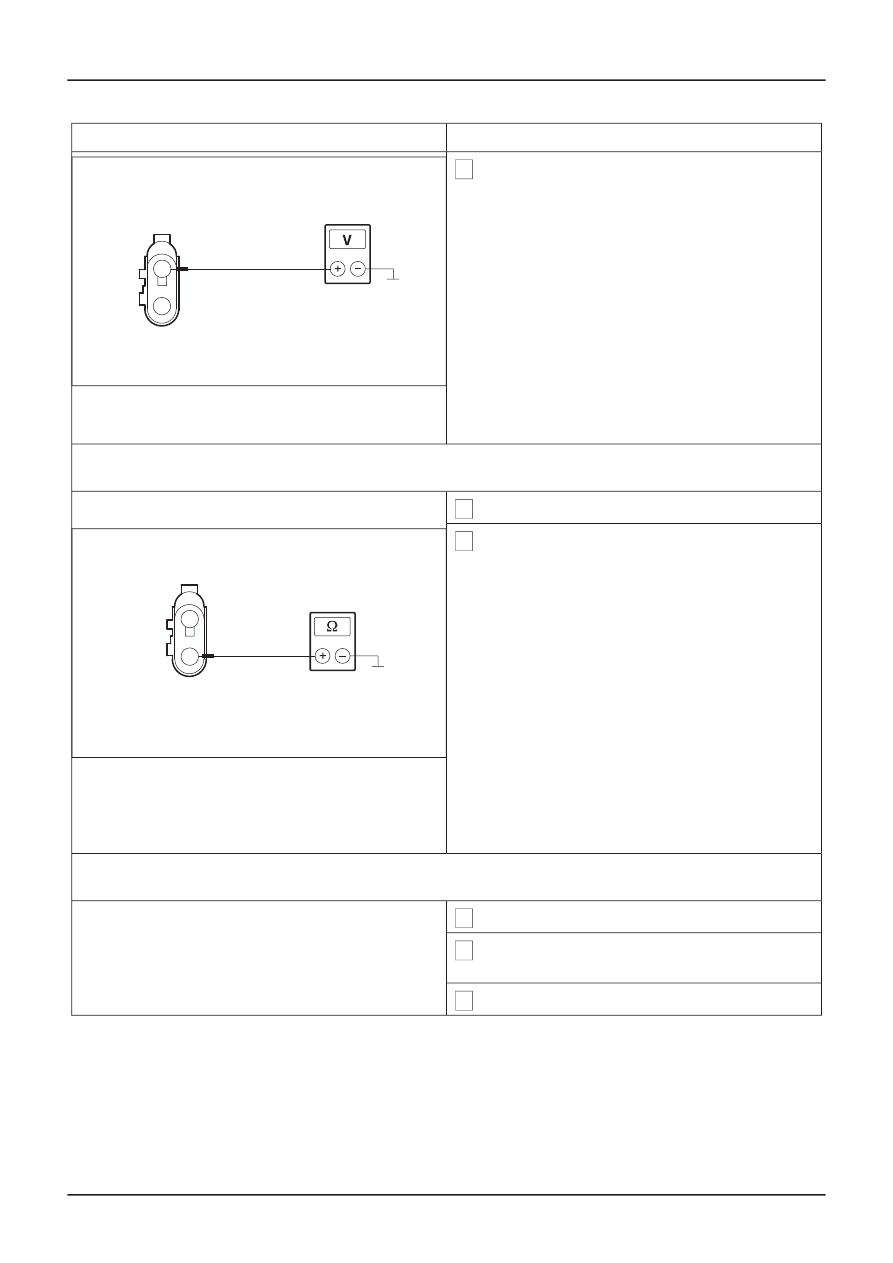

L7: CHECK CIRCUIT 15S-KA21(A) (GN/YE) BETWEEN THE HEADLAMP CLEANING SYSTEM
RELAY AND THE HEADLAMP CLEANING SYSTEM PUMP FOR OPEN CIRCUIT

NOTE: The fused jumper wire used in the previous test step is still connected to the headlamp cleaning
system relay.

1 Disconnect headlamp cleaning system pump

from connector C745.

2 Measure the voltage between the headlamp

washer pump, connector C745, pin 1, circuit
15S-KA21(A) (GN/YE), wiring harness side and
ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0038583

GO to L8.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the headlamp cleaning system relay
and the headlamp cleaning system pump
using the Wiring Diagrams. CHECK the oper-
ation of the system.

L8: CHECK GROUND SUPPLY OF HEADLAMP CLEANING SYSTEM PUMP FOR OPEN CIRCUIT

1 Ignition switch in position 0.

2 Measure the resistance between the headlamp

washer pump, connector C745, pin 2, circuit 31-
KA21(A) (BK), wiring harness side and ground.

• Is the resistance less than 2 ohms?

ൺ

Yes

VFE0038584

RENEW the headlamp cleaning system pump.
CHECK the operation of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the headlamp cleaning system pump
and soldered connection S109 using the
Wiring Diagrams. CHECK the operation of the
system.

G401883en

501-16-

52

Wipers and Washers

501-16-

52

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

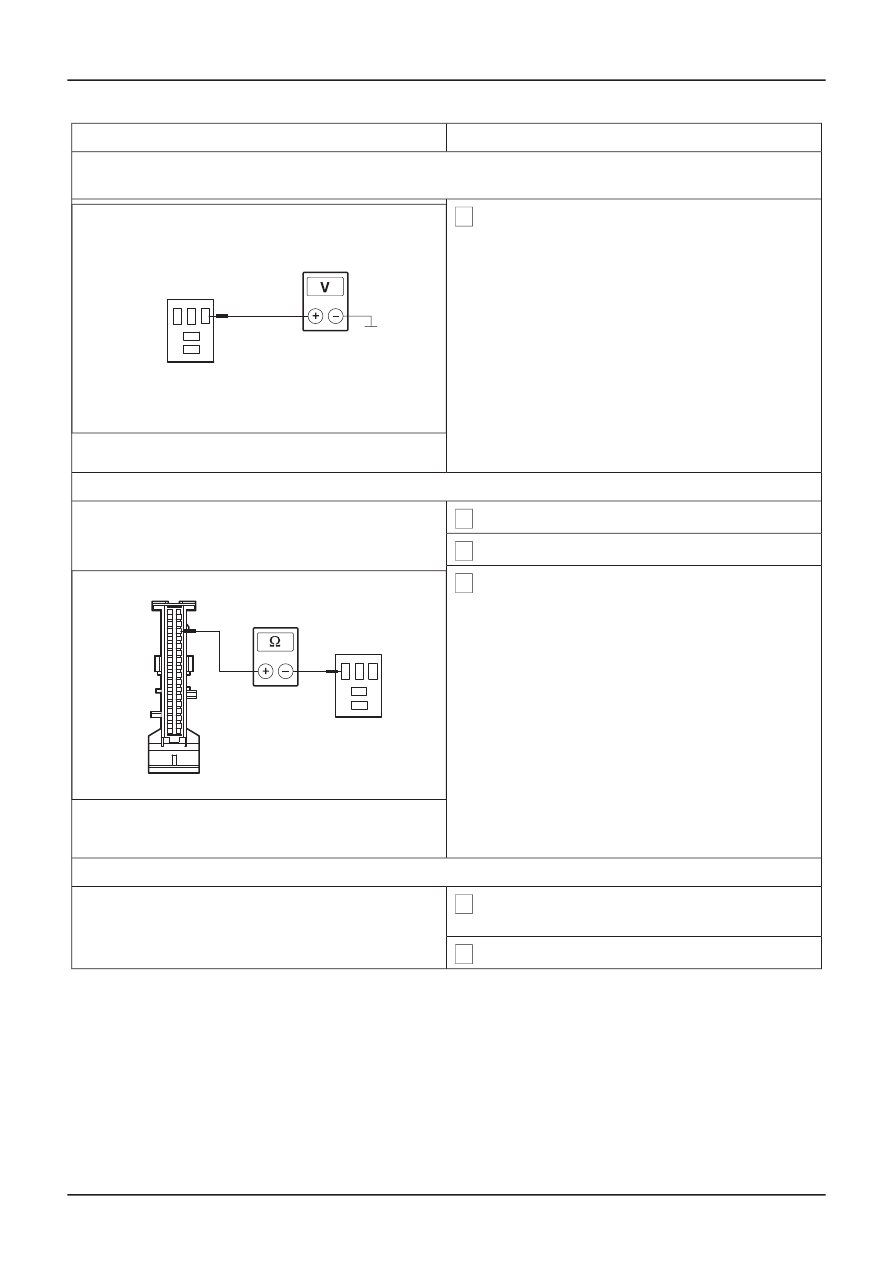

L9: CHECK VOLTAGE SUPPLY OF HEADLAMP CLEANING SYSTEM RELAY (CONTROL CIRCUIT)
FOR OPEN CIRCUIT

1 Measure the voltage between the headlamp

cleaning system relay, socket C1009, pin 1,
circuit 15-KA24 (GN/OG), BJB side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016104

GO to L10.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between soldered connection S164 and the
headlamp cleaning system relay using the
Wiring Diagrams. CHECK the operation of the
system.

L10: CHECK CONTROL CIRCUIT OF HEADLAMP CLEANING SYSTEM RELAY FOR OPEN CIRCUIT

1 Ignition switch in position 0.

2 Disconnect CJB from connector C95.

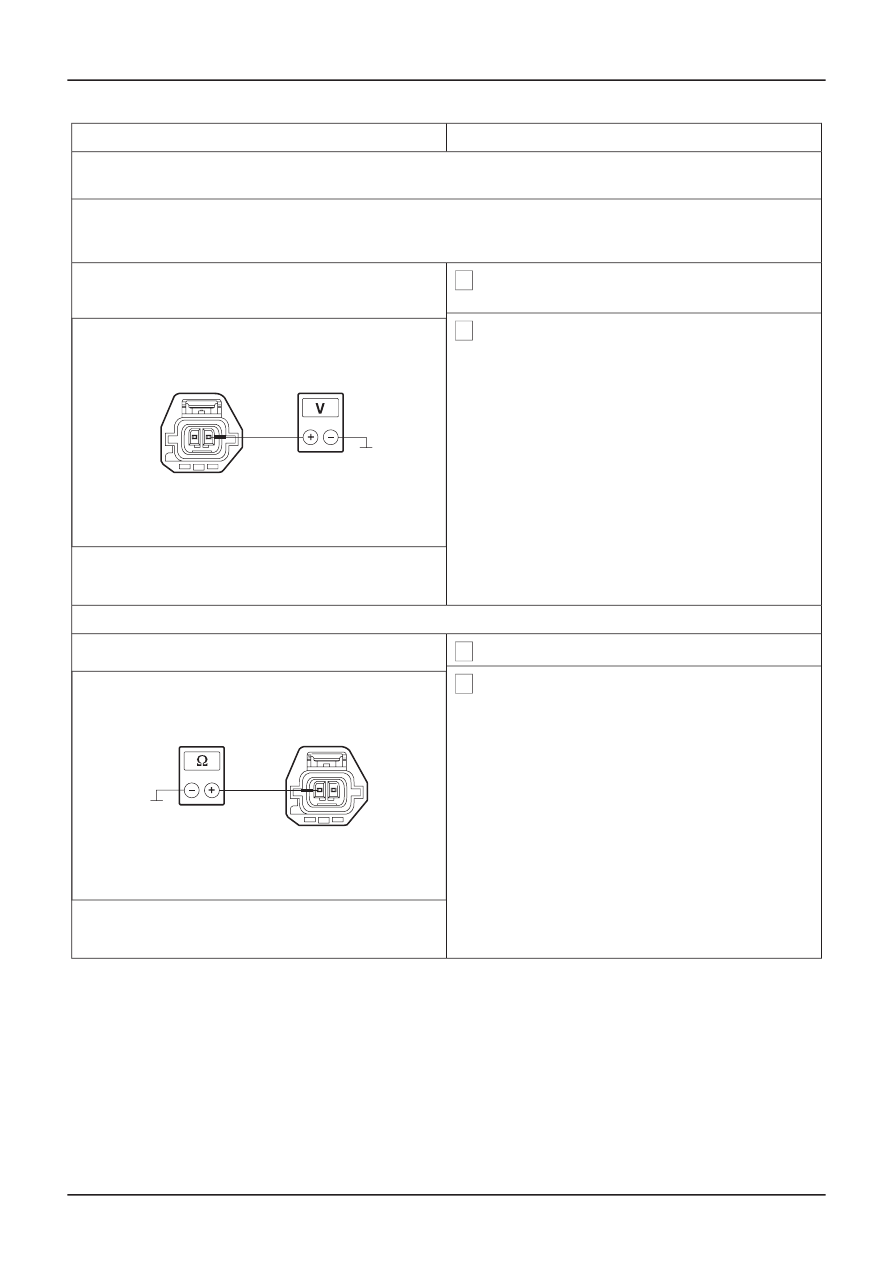

3 Measure the resistance between the headlamp

cleaning system relay, socket C1009, pin 2,
circuit 31S-KA24 (BK/RD), BJB side and CJB,
connector C95, pin 14, circuit 31S-KA24
(BK/RD), wiring harness side.

• Is the resistance less than 2 ohms?

ൺ

Yes

VFE0038586

GO to L11

.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the headlamp cleaning system relay
and CJB using the Wiring Diagrams. CHECK
the operation of the system.

L11: CHECK HEADLAMP CLEANING SYSTEM RELAY

1 Connect headlamp cleaning system relay to

socket C1009.

2 Ignition switch in position II.

G401883en

501-16-

53

Wipers and Washers

501-16-

53

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

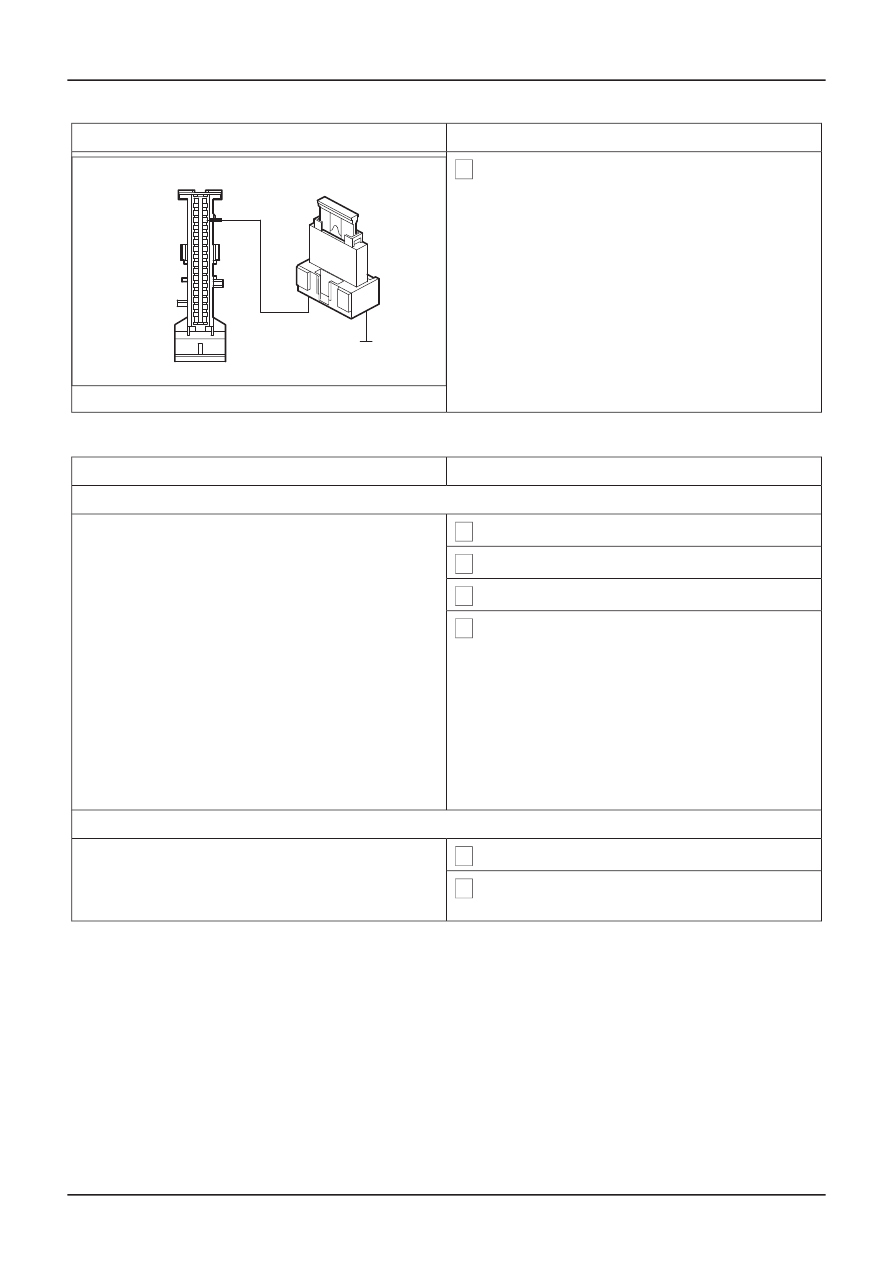

3 Use a fused jumper wire (10 A) to connect to

the CJB, connector C95, pin 14, circuit 31S-
KA24 (BK/RD) and ground.

• Does the headlamp cleaning system pump

run?

ൺ

Yes

VFE0038585

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

RENEW the headlamp cleaning system relay.
CHECK the operation of the system.

PINPOINT TEST M : HEADLAMP WASHER SYSTEM OPERATES CONTINUOUSLY

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

M1: NARROW DOWN THE FAULT CONDITION

1 Ignition switch in position 0.

2 Disconnect CJB from connector C95.

3 Ignition switch in position II.

4 CHECK headlamp cleaning system pump.

• Does the headlamp cleaning system pump run

continuously?

ൺ

Yes

GO to M2.

ൺ

No

INSTALL a new GEM. CHECK the operation
of the system.

M2: CHECK HEADLAMP CLEANING SYSTEM RELAY

1 Ignition switch in position 0.

2 Disconnect headlamp cleaning system relay

from socket C1009.

G401883en

501-16-

54

Wipers and Washers

501-16-

54

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the resistance between the headlamp

cleaning system relay, socket C1009, pin 2,
circuit 31S-KA24 (BK/RD), BJB side and ground.

• Is the resistance greater than 10,000 Ohms?

ൺ

Yes

VFE0016108

GO to M3.

ൺ

No

LOCATE and RECTIFY the short to ground
in the circuit between headlamp cleaning
system relay and the CJB using the Wiring
Diagrams. CHECK the operation of the
system.

M3: CHECK CIRCUIT 15S-KA21 (GN/YE) BETWEEN HEADLAMP CLEANING SYSTEM RELAY
AND HEADLAMP CLEANING SYSTEM PUMP FOR SHORT TO BATTERY VOLTAGE

1 Ignition switch in position II.

2 Measure the voltage between the headlamp

cleaning system relay, socket C1009, pin 3,
circuit 15S-KA21 (GN/YE), BJB side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016103

LOCATE and RECTIFY the short to battery
voltage in circuit 15S-KA21 (GN/YE) between
the headlamp cleaning system relay and the
headlamp cleaning system pump using the
Wiring Diagrams. CHECK the operation of the
system.

ൺ

No

RENEW the headlamp cleaning system relay.
CHECK the operation of the system.

PINPOINT TEST N : WINDSHIELD WASHER NOZZLE HEATER IS INOPERATIVE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

N1: DETERMINE THE FAULT CONDITION

1 Ignition switch in position II.

G401883en

501-16-

55

Wipers and Washers

501-16-

55

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 DETERMINE which windshield washer nozzle

heater is inoperative.

• Are both windshield washer nozzle heaters

inoperative?

ൺ

Yes

GO to N2.

ൺ

No

- Left windscreen washer nozzle heater is
inoperative:

GO to N3.

- Right windscreen washer nozzle heater is
inoperative:

GO to N5.

N2: CHECK VOLTAGE SUPPLY TO WINDSHIELD WASHER NOZZLE HEATER FOR OPEN CIRCUIT

1 Ignition switch in position 0.

2 Disconnect Left-hand windshield washer nozzle

heater from connector C721.

3 Ignition switch in position II.

4 Measure voltage between left-hand windshield

washer nozzle heater, connector C721, pin 1,
circuit 15-HB13 (GN/BU), wiring harness side
and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016017

LOCATE and RECTIFY break in circuit 31-
HB1 (BK), between soldered connection S122
and soldered connection S109 using the
Wiring Diagrams. CHECK the operation of the
system.

ൺ

No

LOCATE and RECTIFY break in circuit 15-
HB1 (GN/BU), between soldered connection
S123 and fuse F47 (CJB) using the Wiring
Diagrams. CHECK the operation of the
system.

N3: CHECK VOLTAGE SUPPLY TO LEFT WINDSHIELD WASHER NOZZLE HEATER FOR OPEN
CIRCUIT

1 Ignition switch in position 0.

2 Disconnect Left-hand windshield washer nozzle

heater from connector C721.

3 Ignition switch in position II.

G401883en

501-16-

56

Wipers and Washers

501-16-

56

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

4 Measure voltage between left-hand windshield

washer nozzle heater, connector C721, pin 1,
circuit 15-HB13 (GN/BU), wiring harness side
and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0016017

GO to N4.

ൺ

No

LOCATE and RECTIFY break in circuit
between soldered connection S123 and left-
hand windshield washer nozzle heater using
the Wiring Diagrams. CHECK the operation
of the system.

N4: CHECK GROUND SUPPLY TO LEFT WINDSHIELD WASHER NOZZLE HEATER FOR OPEN
CIRCUIT

1 Ignition switch in position 0.

2 Measure the resistance between the left-hand

windshield washer nozzle heater, connector
C721, pin 2, circuit 31-HB13 (BK), wiring
harness side and ground.

• Is the resistance less than 2 ohms?

ൺ

Yes

VFE0022794

RENEW the left-hand windshield washer
nozzle heater. CHECK the operation of the
system.

ൺ

No

LOCATE and RECTIFY break in circuit
between left-hand windshield washer nozzle
heater and soldered connection S122 using
the Wiring Diagrams. CHECK the operation
of the system.

N5: CHECK VOLTAGE SUPPLY TO RIGHT WINDSHIELD WASHER NOZZLE HEATER FOR OPEN
CIRCUIT

1 Ignition switch in position 0.

2 Disconnect Right-hand windshield washer

nozzle heater from connector C720.

3 Ignition switch in position II.

G401883en

501-16-

57

Wipers and Washers

501-16-

57

DIAGNOSIS AND TESTING















Content   ..  73  74  75  76   ..
