E56642

5

6

7

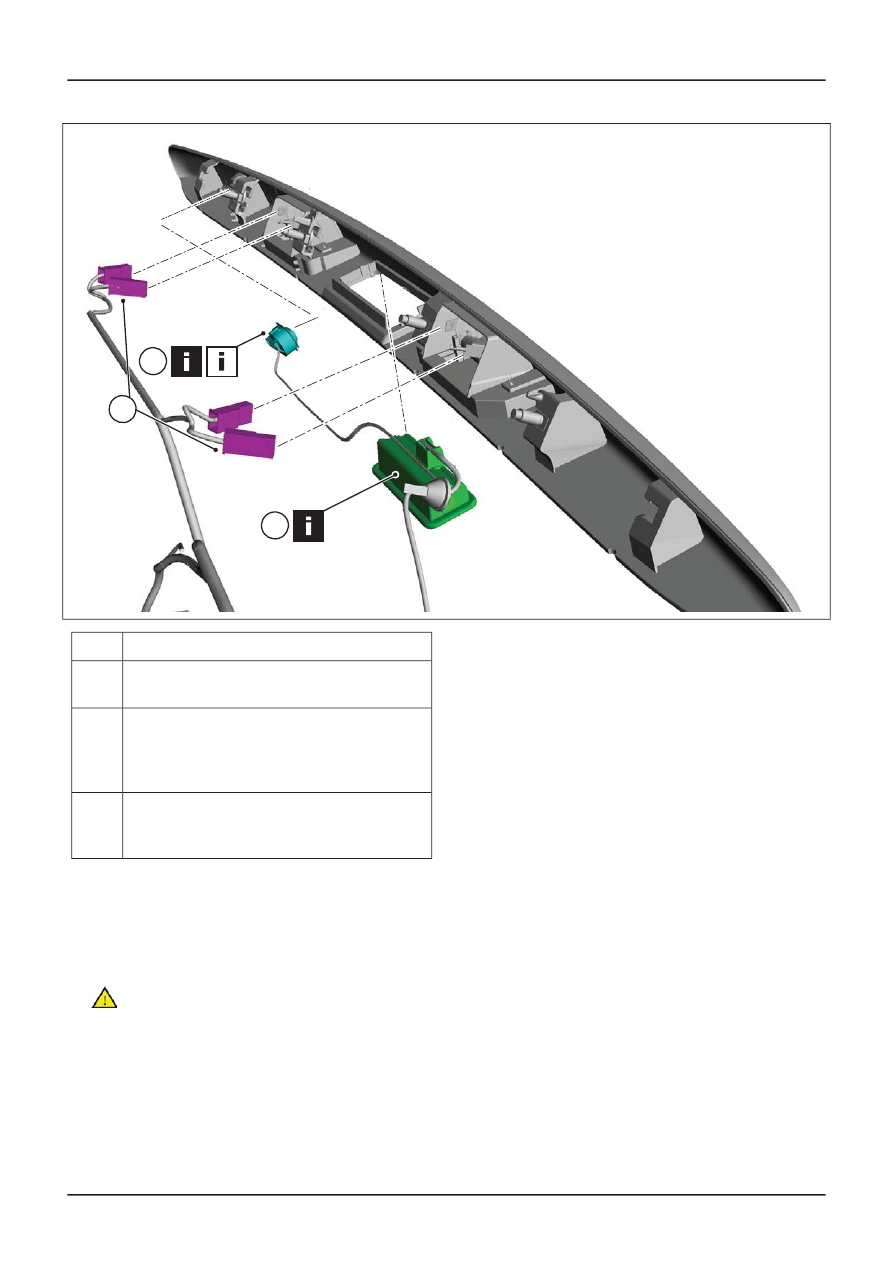

Description

Item

Licence plate illumination panel electrical
connectors

5

Keyless vehicle luggage compartment lid
lock button

See Removal Detail
See Installation Detail

6

Exterior luggage compartment lid release
handle

See Removal Detail

7

3. To install, reverse the removal procedure.

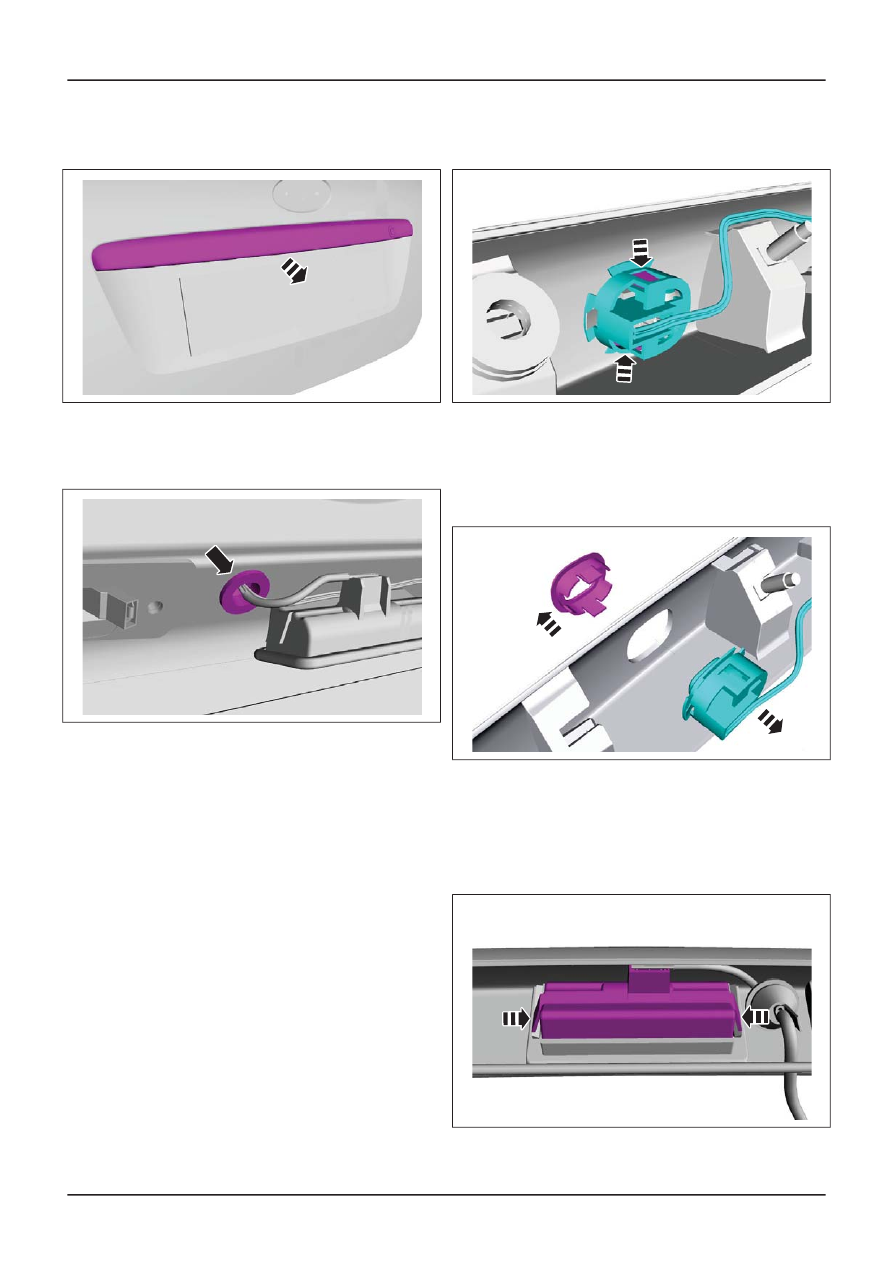

Removal Details

Item 4

Licence plate illumination panel retaining

nuts

1.

CAUTION: Make sure that excessive

strain is not placed on the licence plate
illumination panel electrical connectors and
wiring harnesses.

G458703en

501-14-

191

Handles, Locks, Latches and Entry Systems

501-14-

191

REMOVAL AND INSTALLATION

Detach the licence plate illumination panel
from the luggage compartment lid.

E56640

2. Detach the exterior luggage compartment

release switch wiring harness grommet from
the luggage compartment lid.

E56641

Item 6

Keyless vehicle luggage compartment

lid lock button

1. NOTE: Make a note of the routing of the

keyless vehicle liftgate lock button wiring
harness.

Detach the keyless vehicle luggage
compartment lid lock button from the keyless

vehicle luggage compartment lock button
retainer.

E56890

2. Remove the keyless vehicle luggage

compartment lid lock button and keyless
vehicle luggage compartment lid lock button
retainer from the licence plate illumination
panel.

E56891

Item 7

Exterior luggage compartment lid release

handle

1. Press the clips and remove the luggage

compartment lid release switch from the
licence plate illumination panel.

E56644

G458703en

501-14-

192

Handles, Locks, Latches and Entry Systems

501-14-

192

REMOVAL AND INSTALLATION

Installation Details

Item 6

Keyless vehicle luggage compartment

lid lock button

CAUTION: Make sure the routing of the
keyless vehicle luggage compartment lid
lock button wiring harness is the same as
when removed. Failure to follow this
instruction may result in damage to the
wiring harness.

G458703en

501-14-

193

Handles, Locks, Latches and Entry Systems

501-14-

193

REMOVAL AND INSTALLATION

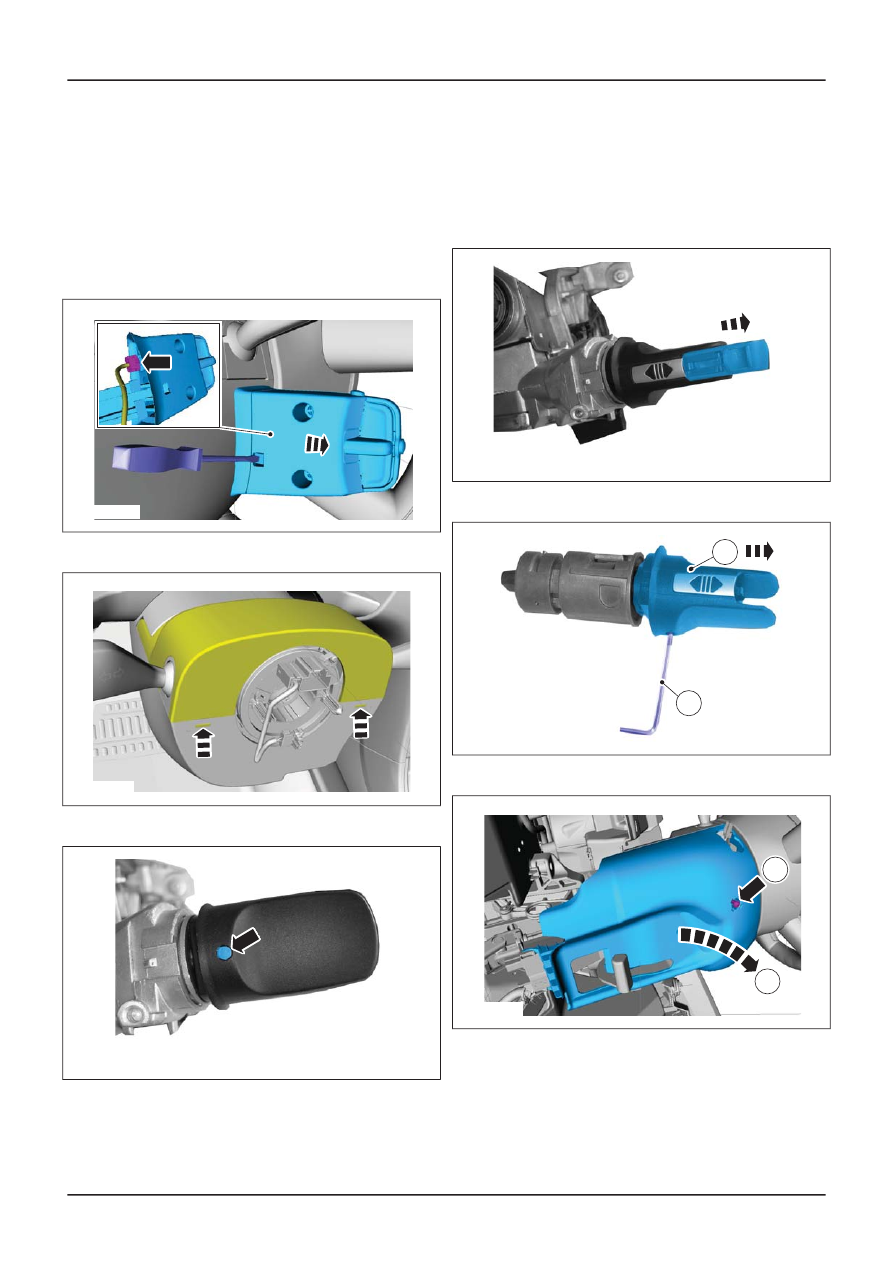

Ignition Lock Cylinder — Vehicles With: Keyless Vehicle System

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1. If equipped.

E100834

2.

E95563

3.

E118113

4.

E118115

5.

E118112

1

2

6.

E99639

1

2

G1187569en

501-14-

194

Handles, Locks, Latches and Entry Systems

501-14-

194

REMOVAL AND INSTALLATION

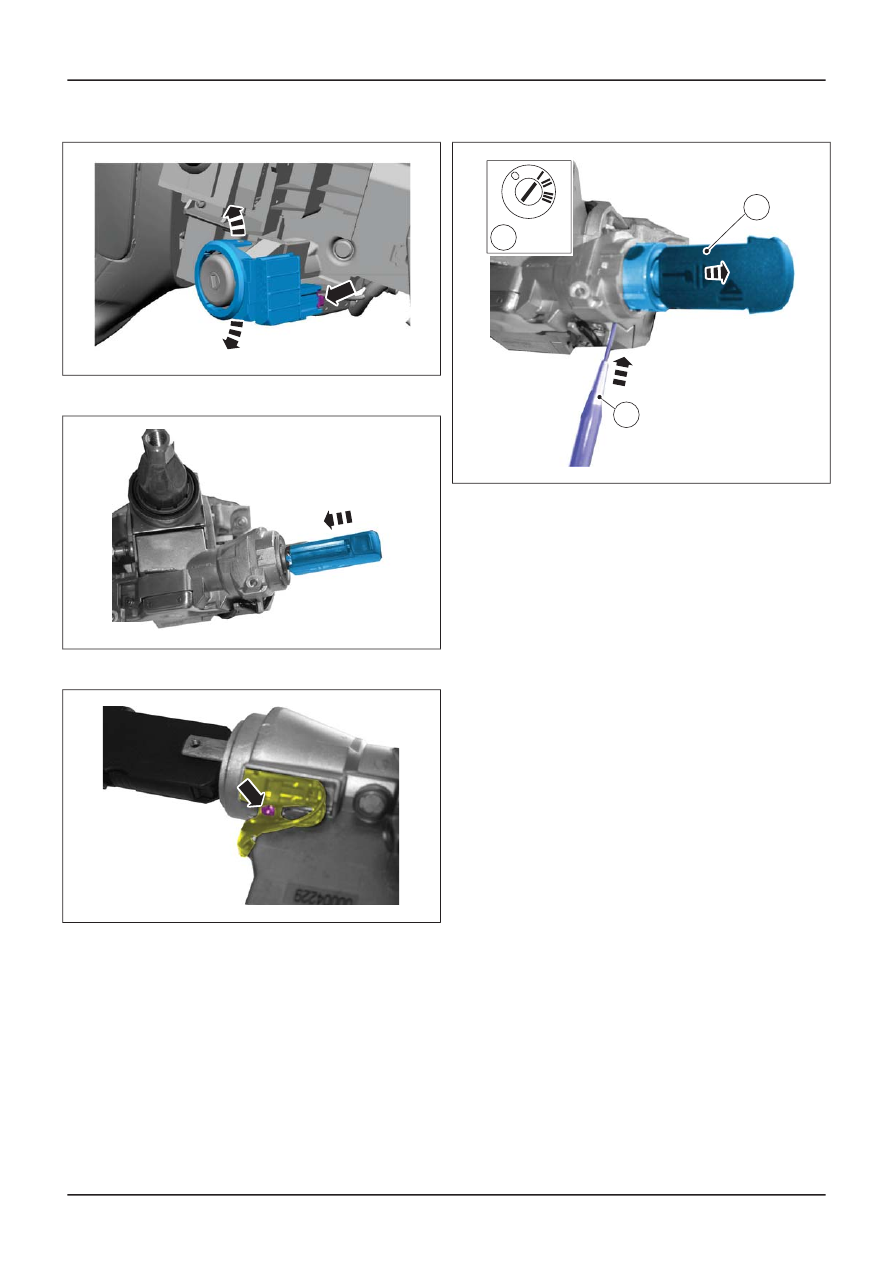

7.

E69785

8.

E118117

9.

E118114

10.

E118116

1

2

3

Installation

1. To install, reverse the removal procedure.

G1187569en

501-14-

195

Handles, Locks, Latches and Entry Systems

501-14-

195

REMOVAL AND INSTALLATION

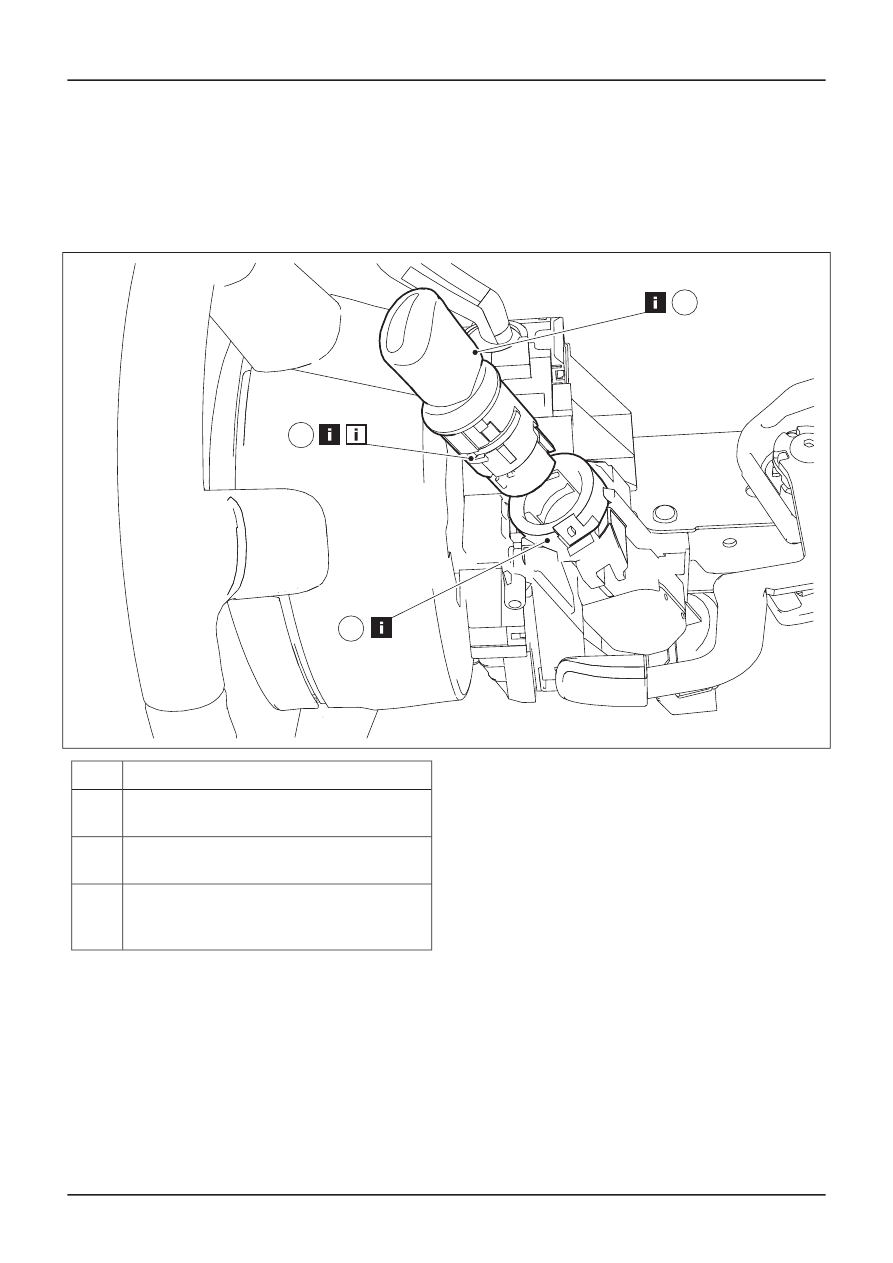

Ignition Lock Cylinder — Vehicles Without: Keyless Vehicle System

1. Remove the passive anti-theft system (PATS)

transceiver.

For additional information, refer

to Section

419-01A [Anti-Theft - Active] /

419-01B [Anti-Theft - Passive].

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E41779

3

1

2

Description

Item

Ignition key

See Removal Detail

1

Ignition lock cylinder locking button

See Removal Detail

2

Ignition lock cylinder

See Removal Detail
See Installation Detail

3

3. To install, reverse the removal procedure.

Removal Details

G296082en

501-14-

196

Handles, Locks, Latches and Entry Systems

501-14-

196

REMOVAL AND INSTALLATION

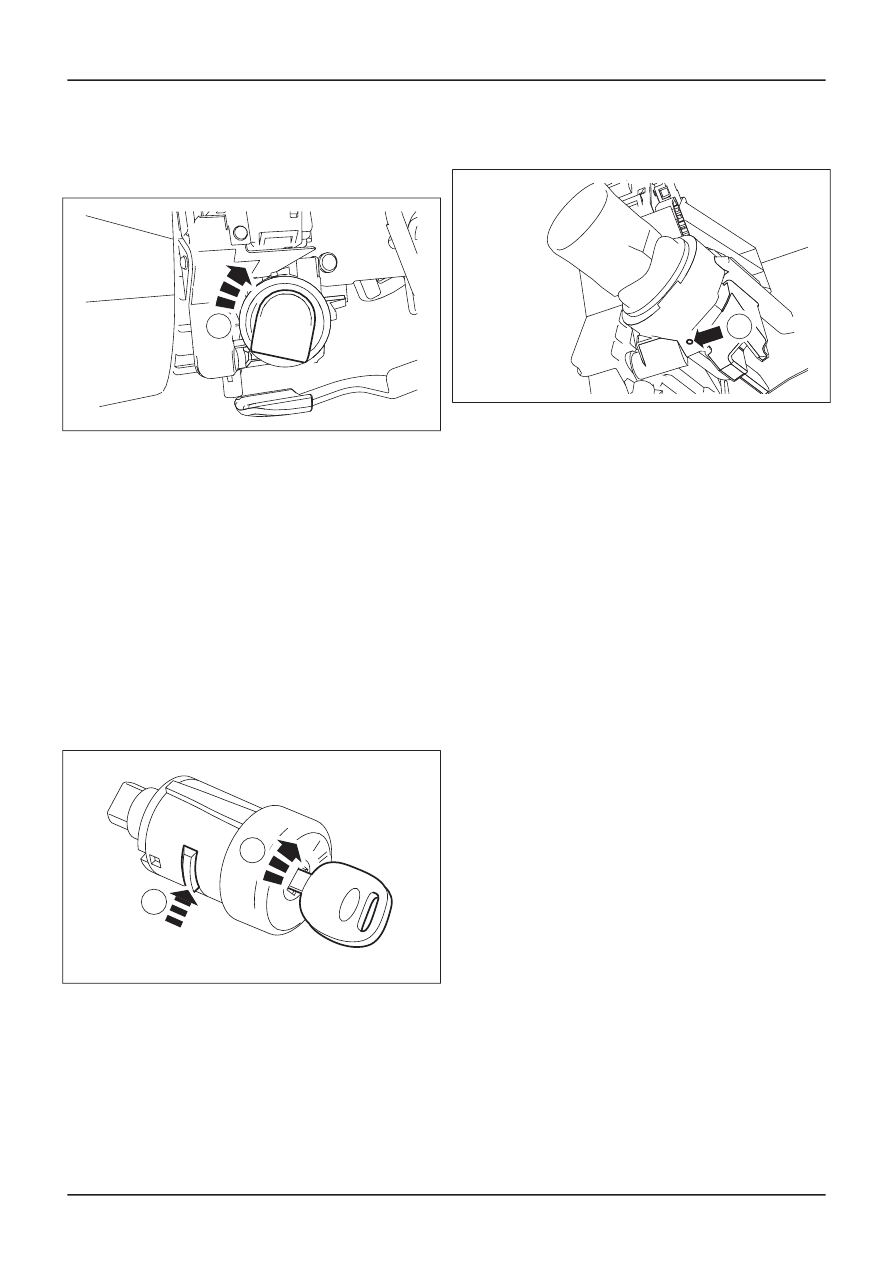

Item 1

Ignition key

1. Turn the ignition key to the ACCESSORY

position.

E41781

1

Item 2

Ignition lock cylinder locking button

1. Using a suitable punch press the ignition

lock cylinder locking button until the ignition

lock cylinder is released from the steering
column.

E41780

1

Item 3

Ignition lock cylinder

1. NOTE: Make sure the ignition lock cylinder

locking button is released before the removal
of the ignition lock cylinder.

Remove the ignition lock cylinder and
ignition key.

Installation Details

Item 3

Ignition lock cylinder

1. Install the ignition lock cylinder.

1. Turn the ignition key to the ACCESSORY

position.

2. Press the ignition lock cylinder locking button.

E42042

1

2

G296082en

501-14-

197

Handles, Locks, Latches and Entry Systems

501-14-

197

REMOVAL AND INSTALLATION

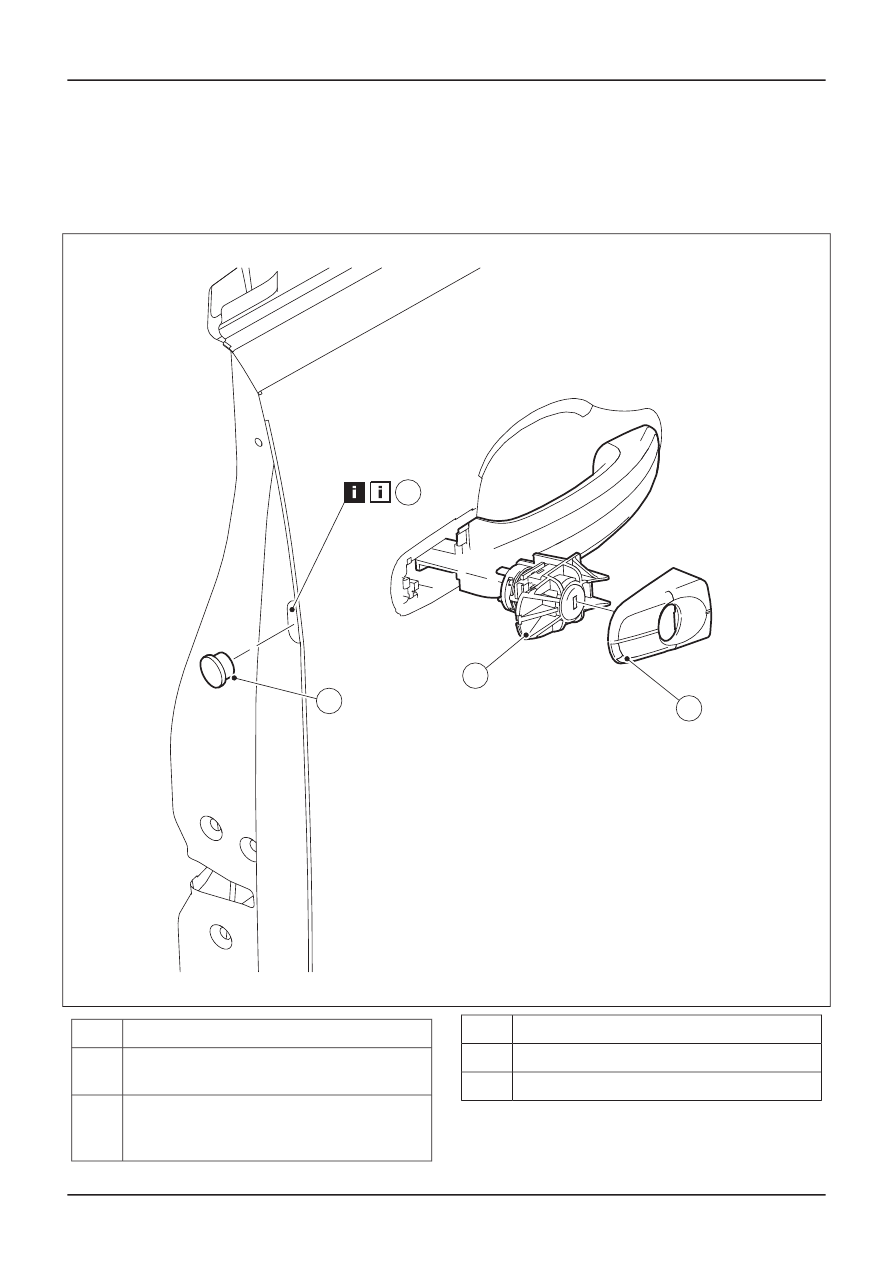

Door Lock Cylinder

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

1

2

3

E41024

4

Description

Item

Exterior front door handle retaining screw
grommet

1

Exterior front door handle retaining screw

See Removal Detail
See Installation Detail

2

Description

Item

Exterior front door handle trim

3

Door lock cylinder

4

2. To install, reverse the removal procedure.

G296083en

501-14-

198

Handles, Locks, Latches and Entry Systems

501-14-

198

REMOVAL AND INSTALLATION
