Ford Focus RS (2011 year). Instruction - part 46





PINPOINT TEST H : DTC: B1090

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

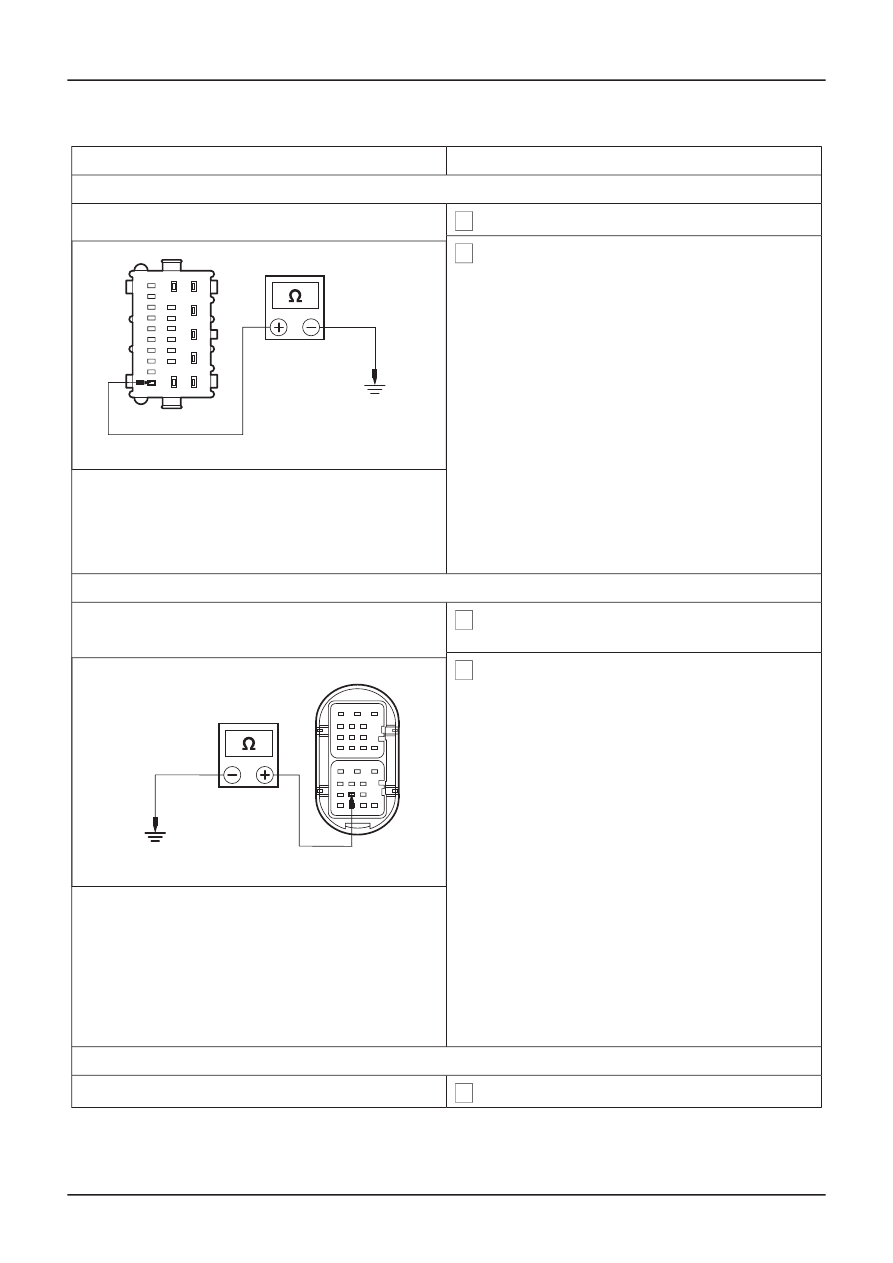

H1: CHECK CIRCUIT 91S-AB14 (BK/RD) FOR SHORT CIRCUIT TO GROUND

1 Disconnect Keyless Vehicle Module C215.

2 Measure the resistance between the keyless

vehicle module C215 pin 14, circuit 91S-AB13
(BK/GN), harness side and ground during the
driver front door handle is pulled.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57508

INSTALL a new right-hand front exterior door
handle.

REFER to: Exterior Front Door Handle -

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to H2.

H2: CHECK THE WIRING TO RR-UNLOCK SWITCH

1 Disconnect Door connector C47 for LHD

vehicles or C51 for RHD vehicles..

2 Measure the resistance between C41 pin 21,

circuit 91S-AB13 (BK/GN), component side and
ground, during the driver front door handle is
pulled.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74070

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

REFER to: Keyless Vehicle Module

(501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 91S-AB13 (BK/GN). TEST the
system for normal operation.

GO to H3.

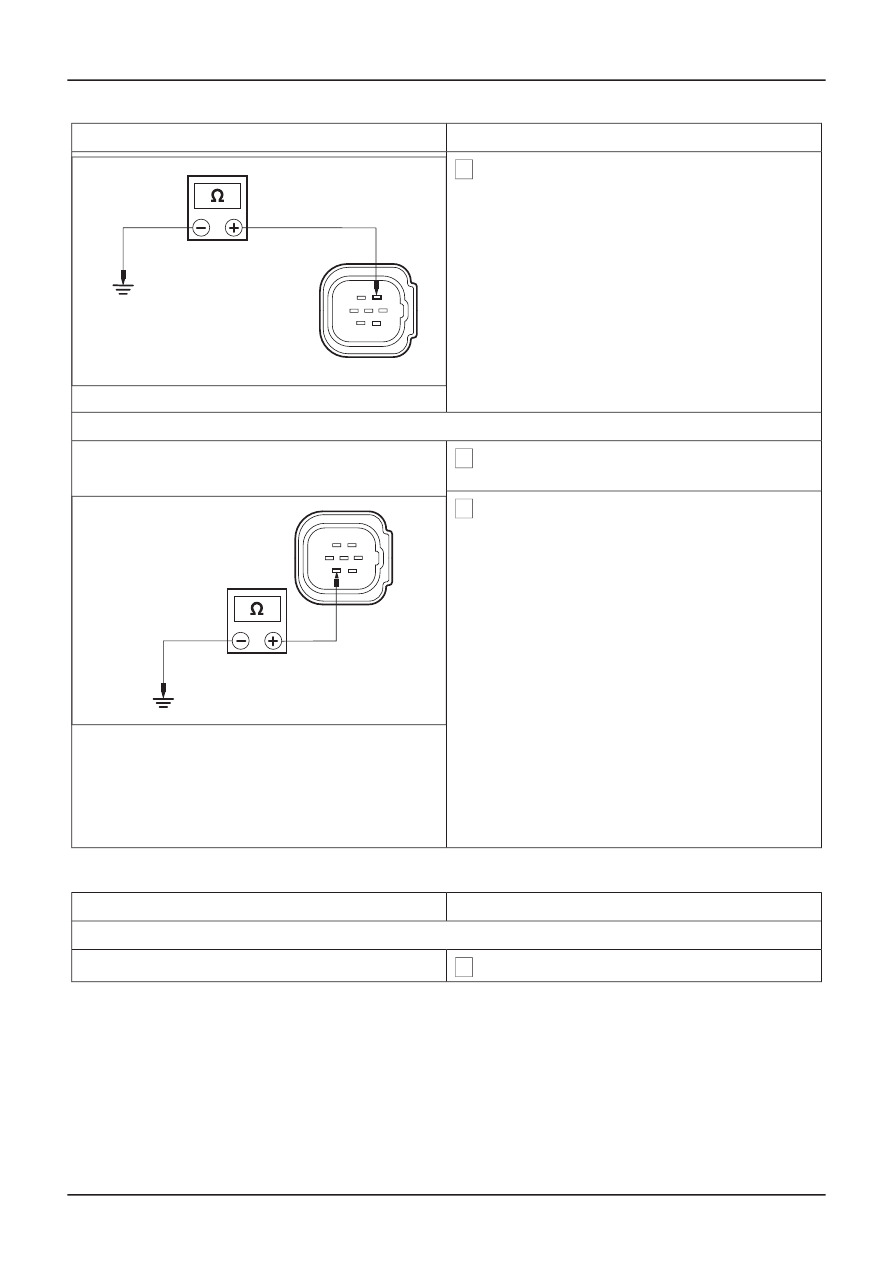

H3: CHECK DOOR WIRING TO RR UNLOCK PULL SWITCH

1 Disconnect Left-Hand Front Door Latch C212.

G167639en

501-14-

47

Handles, Locks, Latches and Entry Systems

501-14-

47

DIAGNOSIS AND TESTING

Vehicles With: Keyless Vehicle System

(501-

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the left-hand

front exterior door handle switch C212 pin 3,
circuit 91S-AB13 (BK/GN), component side and
ground during the left front door handle is pulled.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74072

REPAIR circuit 91S-AB13 (BK/GN). TEST the
system for normal operation.

ൺ

No

GO to H4.

H4: CHECK DOOR WIRING TO GROUND

1 Disconnect Left-Hand Front Exterior Door

Handle Switch C212.

2 Measure the resistance between the left hand

front exterior door handle switch C212 pin 5,
circuit 91-AB13 (BK/GN), component side and
ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74071

INSTALL a new left-hand front exterior door
handle.

REFER to: Exterior Front Door Handle -

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 91-AB13 (BK/GN). TEST the
system for normal operation.

PINPOINT TEST I : DTC: B1078

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

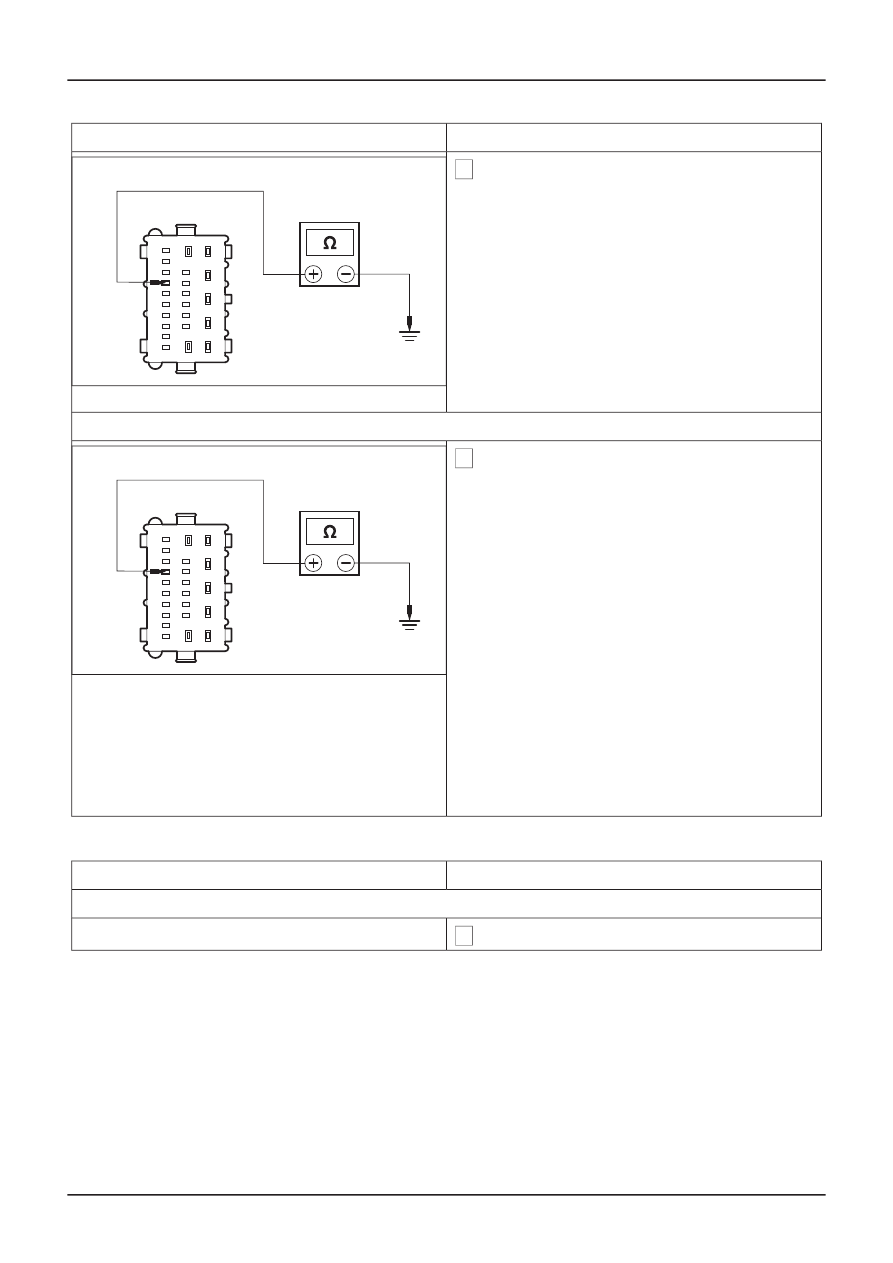

I1: CHECK CIRCUIT 1/2-AB16 (WH/RD) FOR SHORT TO GROUND

1 Disconnect keyless Vehicle Module C218.

G167639en

501-14-

48

Handles, Locks, Latches and Entry Systems

501-14-

48

DIAGNOSIS AND TESTING

Vehicles With: Keyless Vehicle System

(501-

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the keyless

vehicle module C218 pin 20, circuit 1-AB16
(WH/RD), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57507

REPAIR circuit 1-AB16 (BK/RD) or 2-AB16
(GY/RD). TEST the system for normal opera-
tion.

ൺ

No

I2: CHECK CIRCUIT 2-AB16 (GY/RD) FOR SHORT TO BATTERY POSITIVE

1 Measure the resistance between the keyless

vehicle module C218 pin 20, circuit 1-AB16
(WH/RD), harness side and battery positive.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57507

REPAIR circuit 1-AB16 (BK/RD) or 2-AB16
(GY/RD). TEST the system for normal opera-
tion.

ൺ

No

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

PINPOINT TEST J : DTC: B1079

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

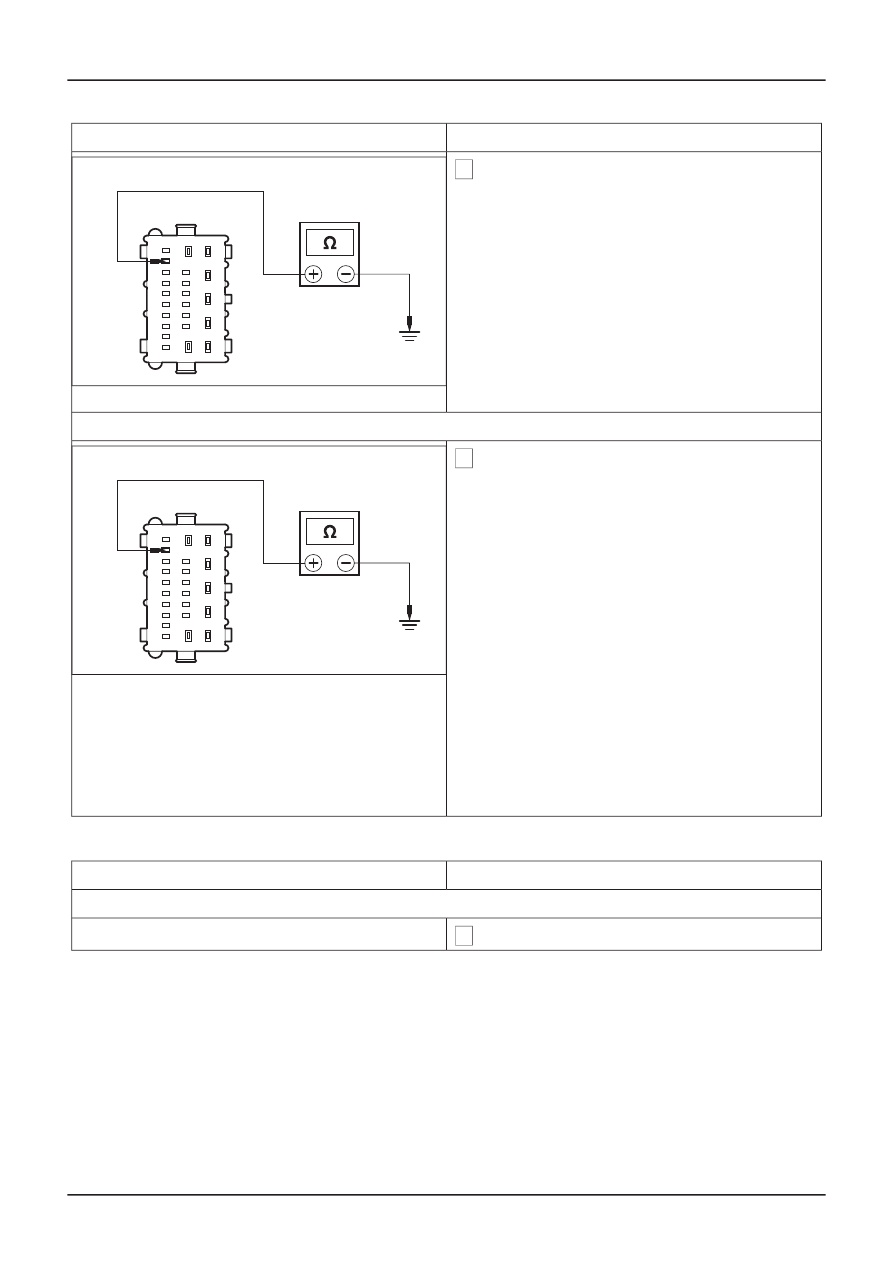

J1: CHECK CIRCUIT 1/2-AB16 (WH/RD) FOR SHORT TO GROUND

1 Disconnect Keyless Vehicle Module C218.

G167639en

501-14-

49

Handles, Locks, Latches and Entry Systems

501-14-

49

DIAGNOSIS AND TESTING

REFER to: Keyless Vehicle Module

(501-14

GO to I2.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the keyless

vehicle module C218 pin 22, circuit 1-AB27
(WH/RD), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57603

REPAIR circuit 1-AB27 (BK/RD) or 2-AB27
(GY/RD). TEST the system for normal opera-
tion.

ൺ

No

J2: CHECK CIRCUIT 2-AB27 (GY/RD) FOR SHORT TO BATTERY POSITIVE

1 Measure the resistance between the keyless

vehicle module C218 pin 22, circuit 1-AB16
(WH/RD), harness side and battery positive.

•

ൺ

Yes

E57603

REPAIR circuit 1-AB27 (BK/RD) or 2-AB27
(GY/RD). TEST the system for normal opera-
tion.

ൺ

No

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

PINPOINT TEST K : DTC: B1080

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

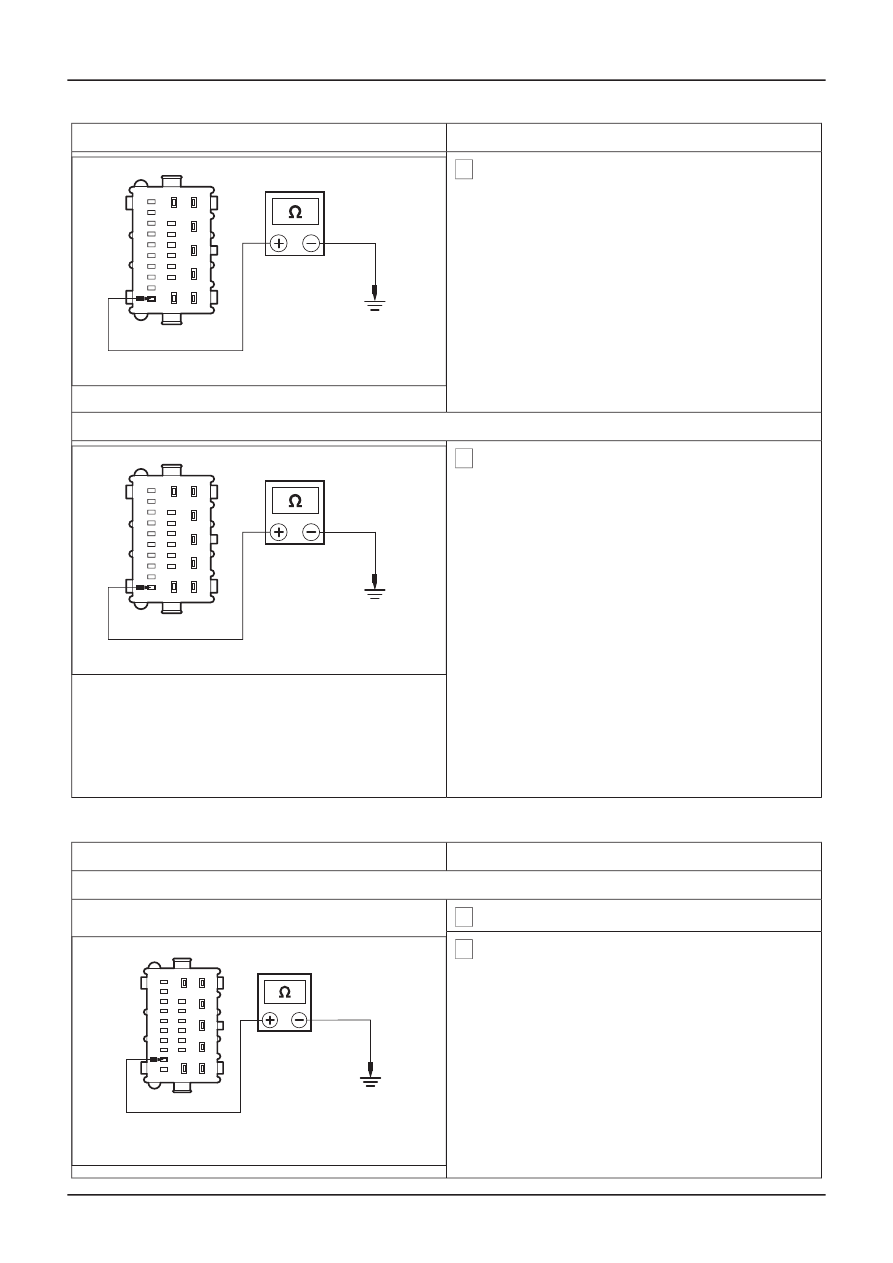

K1: CHECK CIRCUIT 1/2-AB10 (WH) FOR SHORT TO GROUND

1 Disconnect Keyless Vehicle Module C219.

G167639en

501-14-

50

Handles, Locks, Latches and Entry Systems

501-14-

50

DIAGNOSIS AND TESTING

REFER to: Keyless Vehicle Module

(501-14

Is the resistance less than 5 ohms?

GO to J2.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the keyless

vehicle module C219 pin 14, circuit 1-AB10
(WH), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57508

REPAIR circuit 1-AB10 WH) or 2-AB10 (GY).
TEST the system for normal operation.

ൺ

No

K2: CHECK CIRCUIT 1/2-AB16 (GY/RD) FOR SHORT TO BATTERY POSITIVEE

1 Measure the resistance between the keyless

vehicle module C219 pin 14, circuit 1-AB10
(WH), harness side and battery positive.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57508

REPAIR circuit 1-AB10 (WH) or 2-AB10 (GY).
TEST the system for normal operation.

ൺ

No

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

PINPOINT TEST L : DTC: B1081

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

L1: CHECK CIRCUIT 1/2-AB35 (WH/BU) FOR SHORT TO GROUND

1 Disconnect Keyless Vehicle Module C219.

2 Measure the resistance between the keyless

vehicle module C219 pin 18, circuit 1-AB35
(WH/BU), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74073

REPAIR circuit 1-AB35 (WH/BU) or 2-AB35
(GY/VT). TEST the system for normal opera-
tion.

ൺ

No

G167639en

501-14-

51

Handles, Locks, Latches and Entry Systems

501-14-

51

DIAGNOSIS AND TESTING

GO to L2.

REFER to: Keyless Vehicle Module

(501-14

GO to K2

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

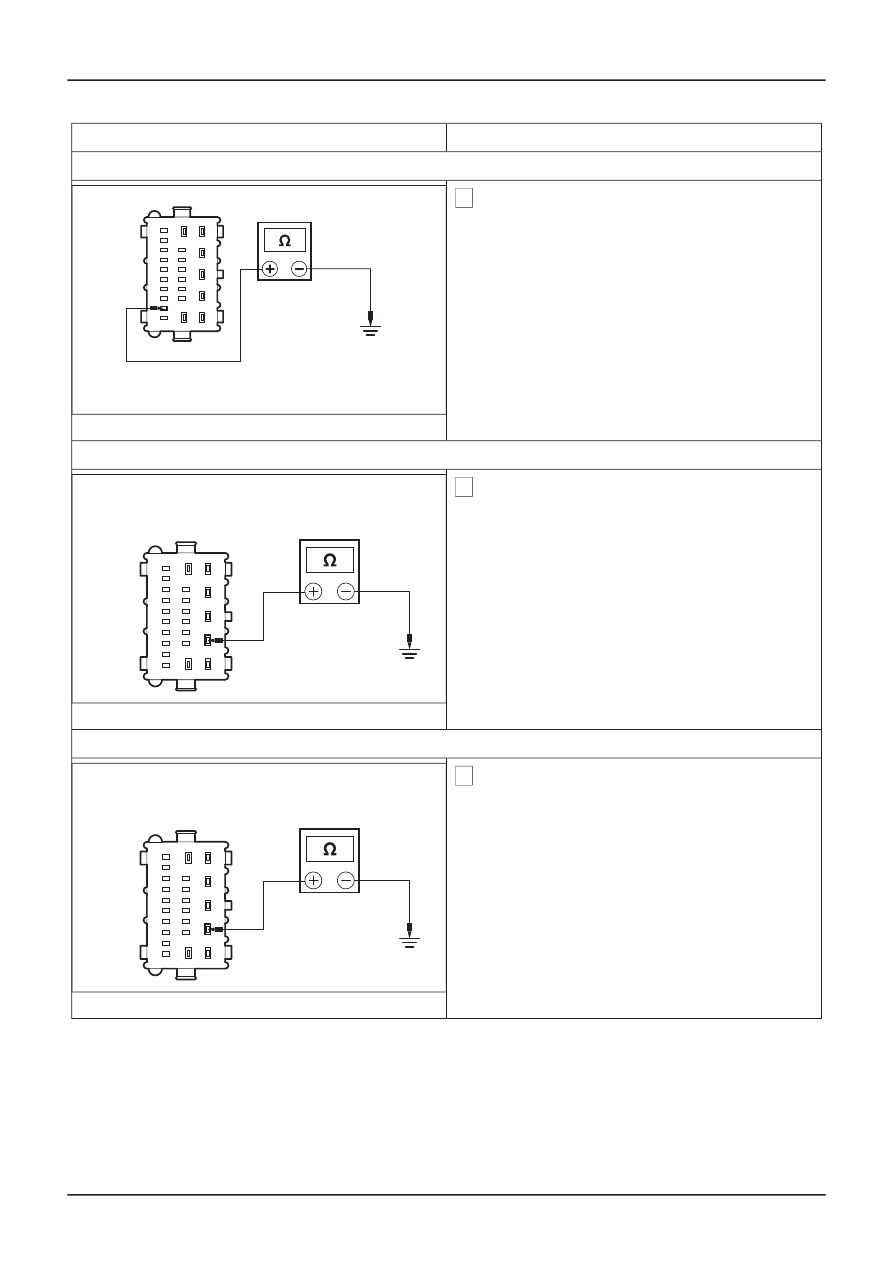

L2: CHECK CIRCUIT 1/2-AB35 (GY/RD) FOR SHORT TO BATTERY POSITIVE

1 Measure the resistance between the keyless

vehicle module C219 pin 18, circuit 1-AB35
(WH/BU), harness side and battery positive.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74073

(GY/VT). TEST the system for normal opera-
tion.

ൺ

No

L3: CHECK CIRCUIT 1/2-AB35 (WH/BU) FOR SHORT TO GROUND

1 Measure the resistance between the keyless

vehicle module C219 pin 2, circuit 1-AB35A
(WH/BU), harness side and ground.

•

ൺ

Yes

E57502

REPAIR circuit 1-AB35A (WH/BU) or 2-AB35A
(GY/VT). TEST the system for normal opera-
tion.

ൺ

No

L4: CHECK CIRCUIT 1/2-AB35 (GY/RD) FOR SHORT TO BATTERY POSITIVE

1 Measure the resistance between the keyless

vehicle module C219 pin 2, circuit 1-AB35A
(WH/BU), harness side and battery positive.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57502

REPAIR circuit 1-AB35A (WH/BU) or 2-AB35A
(GY/VT). TEST the system for normal opera-
tion.

ൺ

No

G167639en

501-14-

52

Handles, Locks, Latches and Entry Systems

501-14-

52

DIAGNOSIS AND TESTING

GO to L5.

GO to L4

.

REPAIR circuit 1-AB35 (WH/BU) or 2-AB35

GO to L3

.

Is the resistance less than 5 ohms?

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

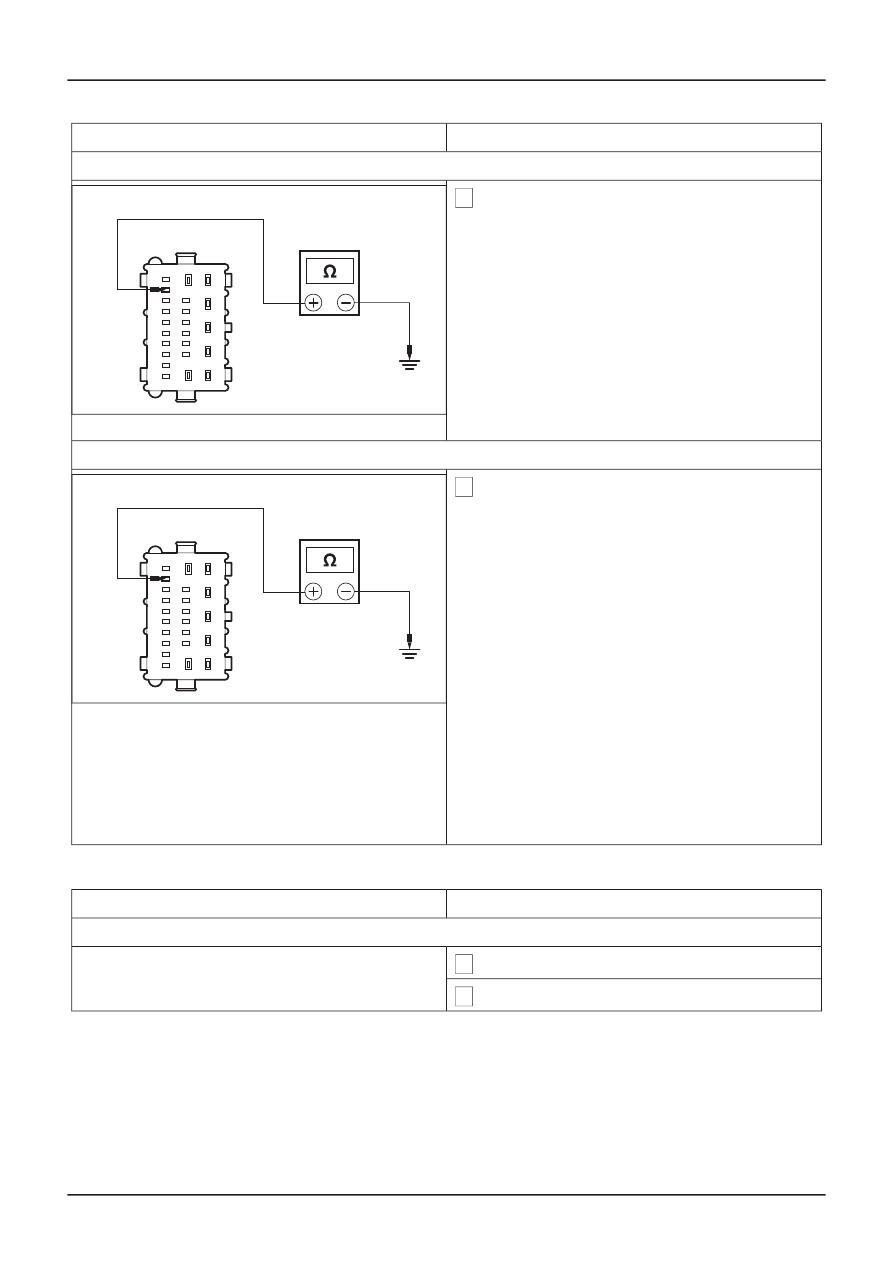

L5: CHECK CIRCUIT 1/2-AB36B (GY/OG) FOR SHORT TO GROUND

1 Measure the resistance between the keyless

vehicle module C219 pin 22, circuit 1-AB36A
(GY/OG), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57603

REPAIR circuit 1-AB36A (GY/OG) or 2-AB36A
(WH/GN). TEST the system for normal opera-
tion.

ൺ

No

L6: CHECK CIRCUIT 1/2-AB35 (GY/RD) FOR SHORT TO BATTERY POSITIVE

1 Measure the resistance between the keyless

vehicle module C219 pin 22, circuit 1-AB36A
(WH/GN), harness side and battery positive.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57603

REPAIR circuit 1-AB36A (GY/OG) or 2-AB36A
(WH/GN). TEST the system for normal opera-
tion.

ൺ

No

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

PINPOINT TEST M : DTC: 1081

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

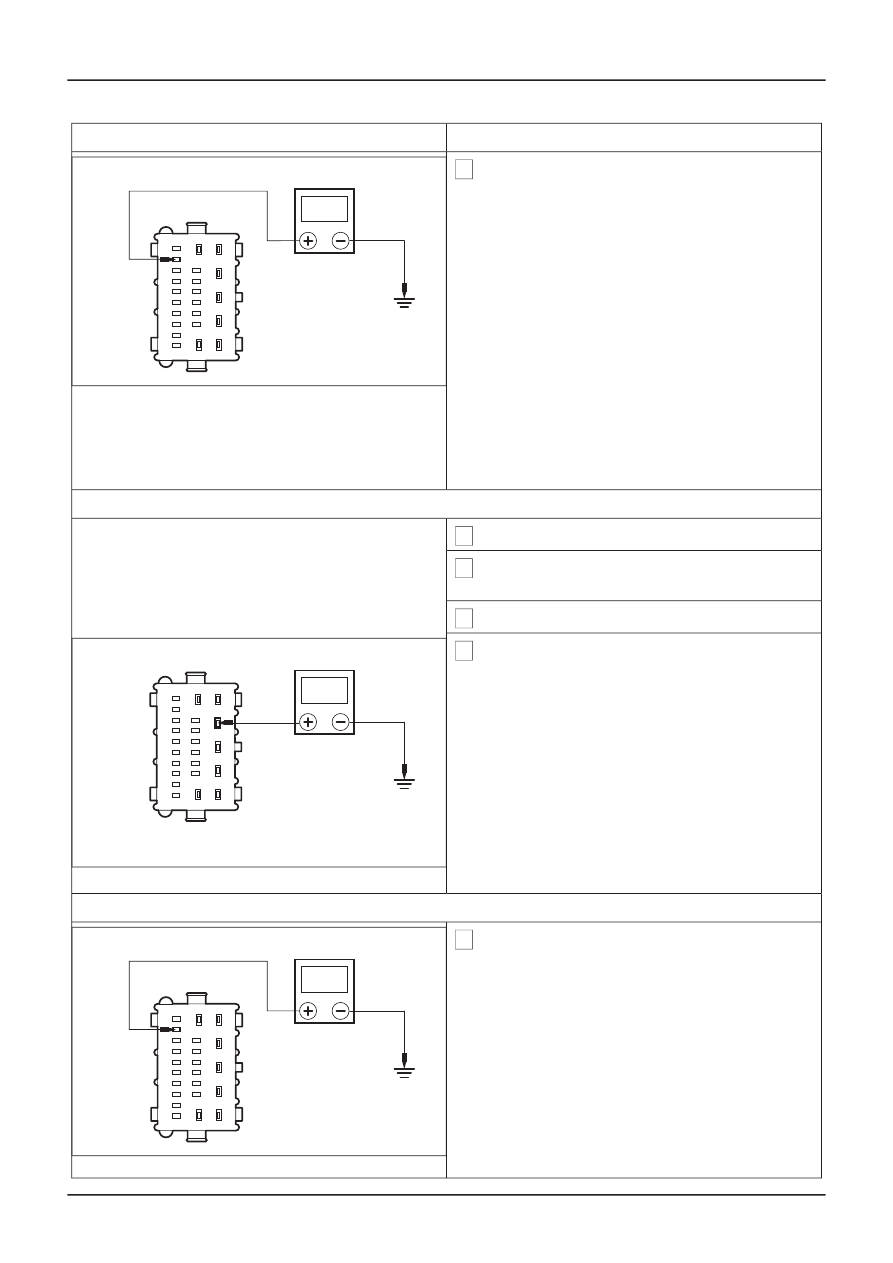

M1: CHECK CIRCUIT 1-AB36B (WH/GN) FOR SHORT TO BATTERY POSITIVE

1 Disconnect Keyless Vehicle Module C219.

2 Ignition switch in position II.

G167639en

501-14-

53

Handles, Locks, Latches and Entry Systems

501-14-

53

DIAGNOSIS AND TESTING

REFER to: Keyless Vehicle Module

(501-14

GO to L6.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the voltage between the keyless

vehicle module C219 pin 22, circuit 1-AB36B
(WH/GN), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E57504

V

ൺ

No

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

M2: CHECK CIRCUIT 2-AB36B (GY/OG) FOR SHORT TO BATTERY POSITIVE

1 Ignition switch in position 0.

2 Disconnect Passenger Compartment Center

Keyless Vehicle Antenna C226.

3 Ignition switch in position II.

4 Measure the voltage between the keyless

vehicle module C219 pin 4, circuit 2-AB36B
(GY/OG), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E57503

V

REPAIR circuit 2-AB36B (GY/OG). TEST the
system for normal operation.

ൺ

No

M3: CHECK CIRCUIT 1-AB36B (WH/BU) FOR SHORT TO BATTERY POSITIVE

1 Measure the voltage between the keyless

(WH/BU), harness side and ground.

• Is the voltage greater than 0 volts?

ൺ

Yes

E57504

V

REPAIR circuit 1-AB36B (WH/BU). TEST the
system for normal operation.

ൺ

No

INSTALL a new passenger compartment
center keyless vehicle antenna. TEST the
system for normal operation.

G167639en

501-14-

54

Handles, Locks, Latches and Entry Systems

501-14-

54

DIAGNOSIS AND TESTING

GO to M3

.

vehicle module C219 pin 22, circuit 1-AB36B

GO to M2

.

REFER to: Keyless Vehicle Module

(501-14















Content   ..  44  45  46  47   ..
