Ford Festiva. Instruction - part 20

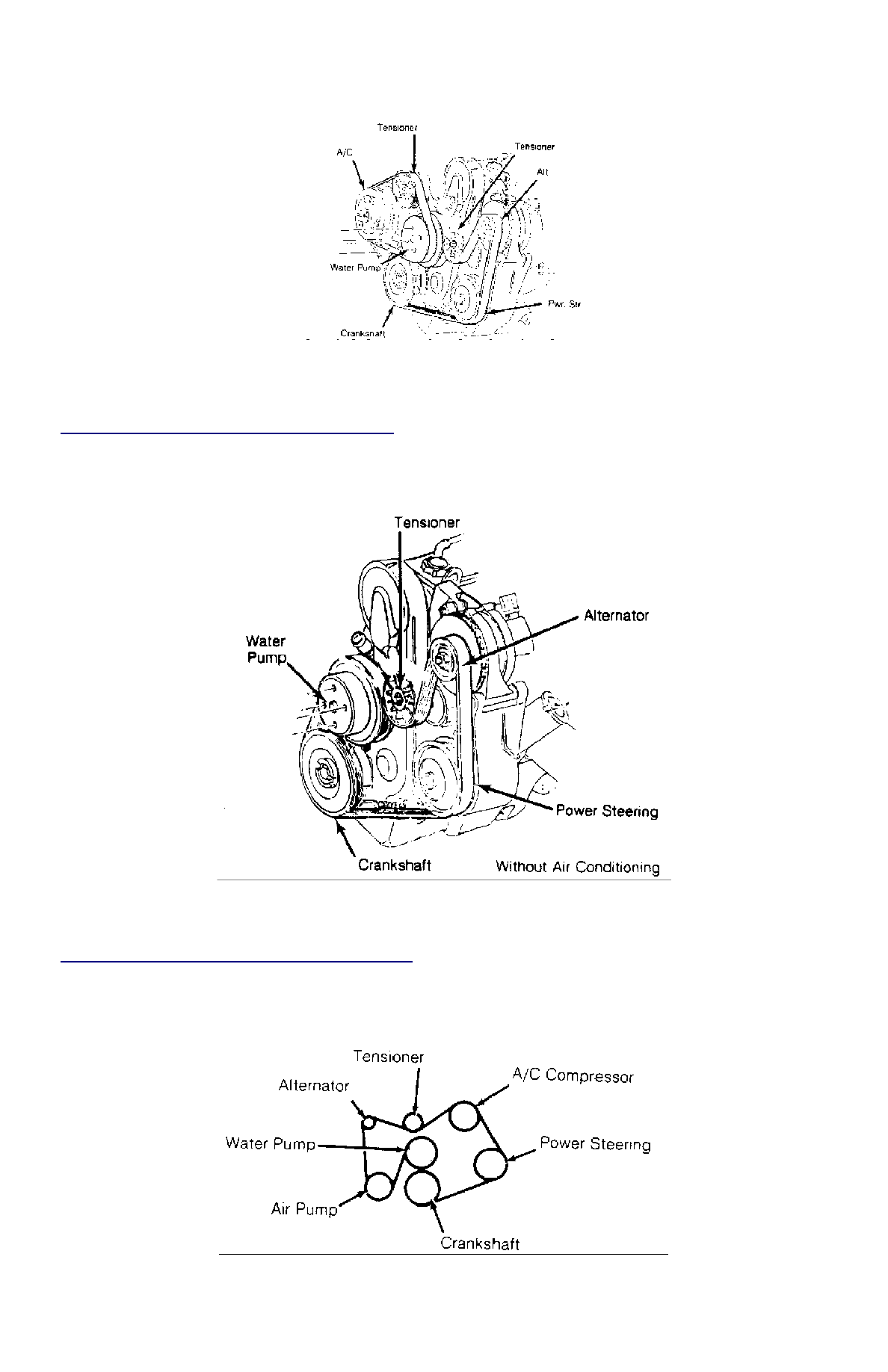

Fig. 5: Serpentine Belt Routing (Cougar 5.0L & Thunderbird 5.0L)



Courtesy of FORD MOTOR CO.



Fig. 6: Serpentine Belt Routing (Crown Victoria & Grand Marquis)



Courtesy of FORD MOTOR CO.

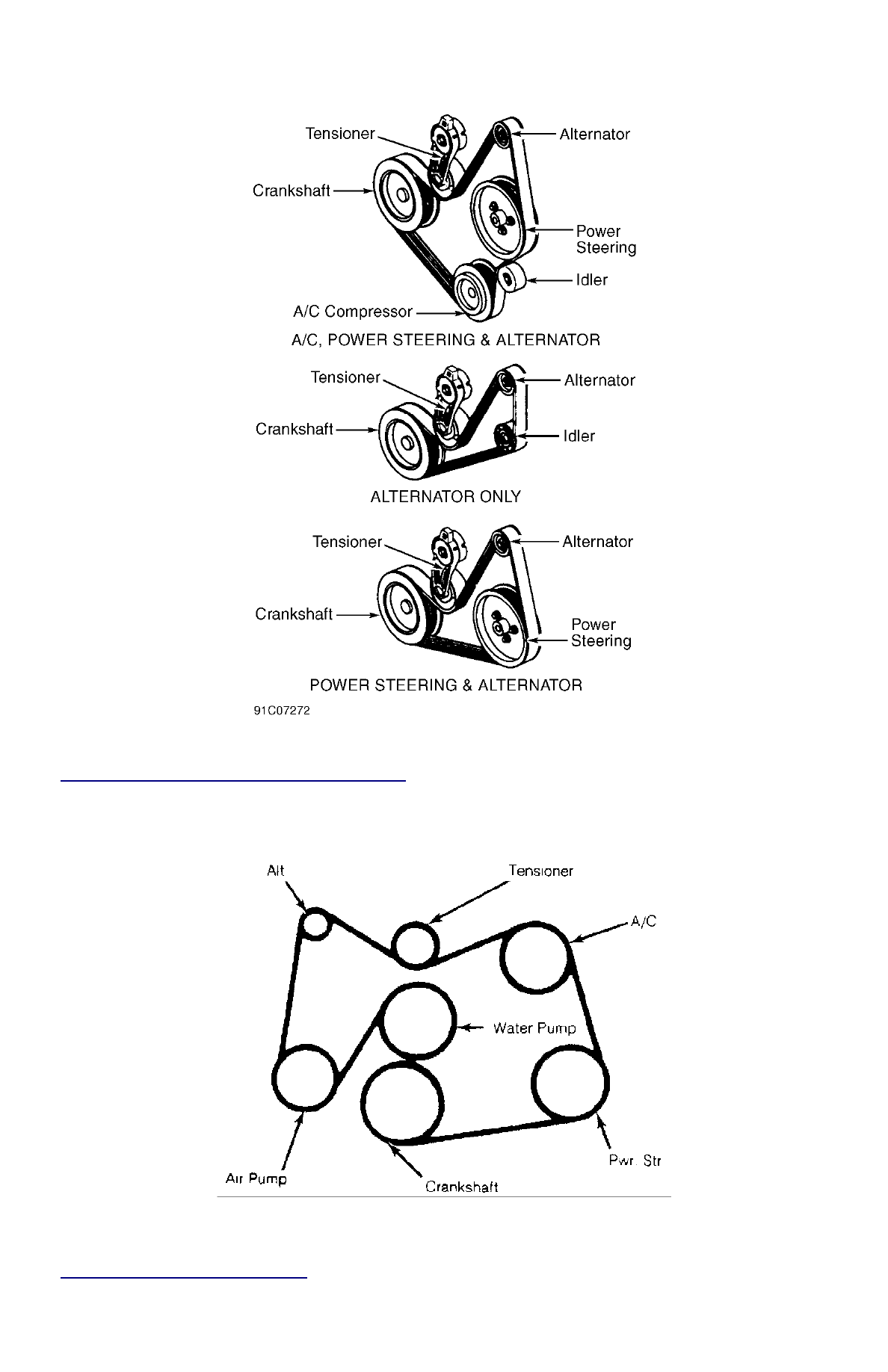

Fig. 7: Serpentine Belt Routing (Escort & Tracer 1.8L)



Courtesy of FORD MOTOR CO.



Fig. 8: Serpentine Belt Routing (Escort 1.9L & Tracer 1.9L)



Courtesy of FORD MOTOR CO.

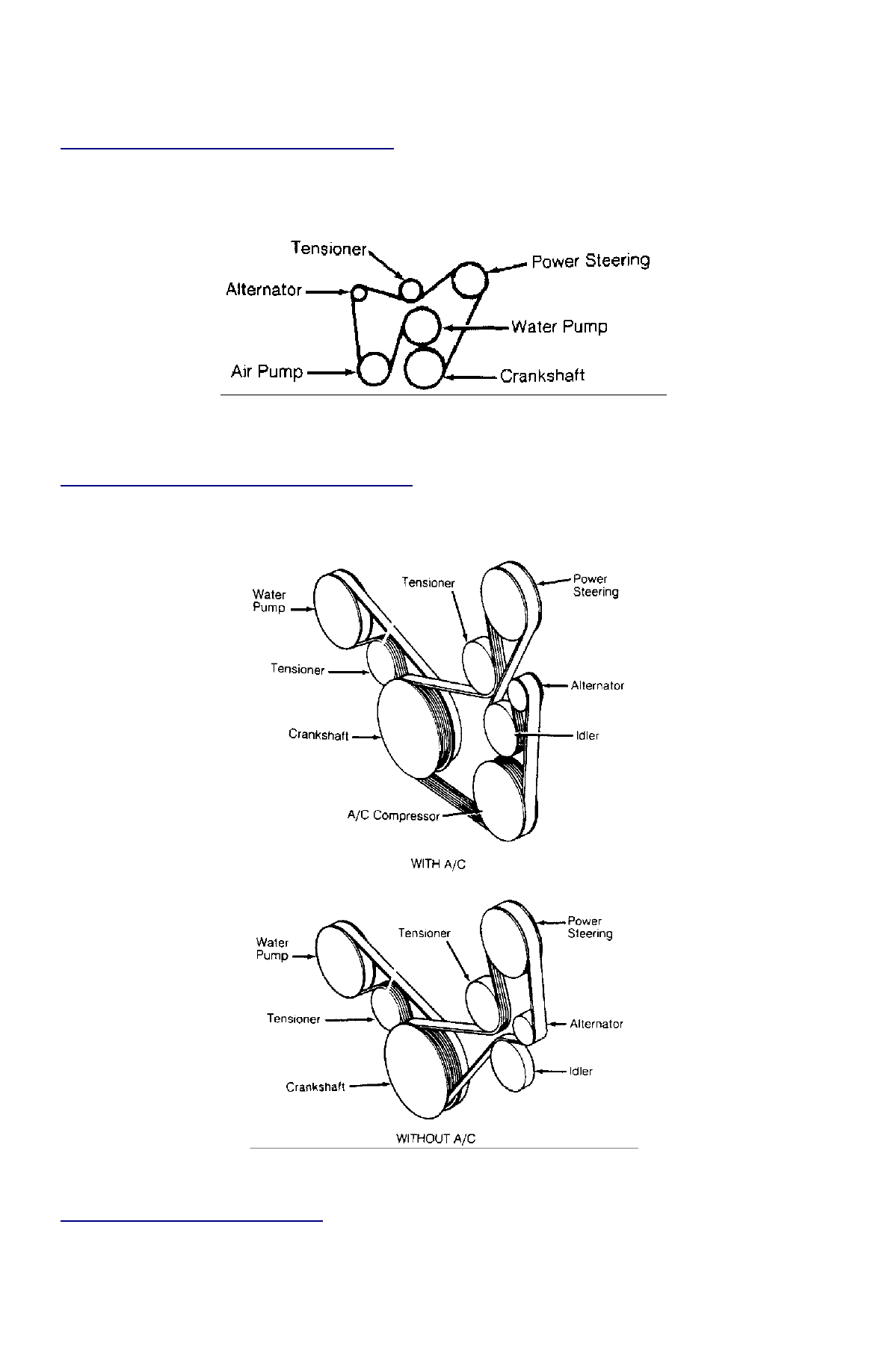

Fig. 9: Serpentine Belt Routing (Mark VII)



Courtesy of FORD MOTOR CO.



Fig. 10: Serpentine Belt Routing (Mustang 2.3L with A/C)



Courtesy of FORD MOTOR CO.



Fig. 11: Serpentine Belt Routing (Mustang 2.3L without A/C)



Courtesy of FORD MOTOR CO.

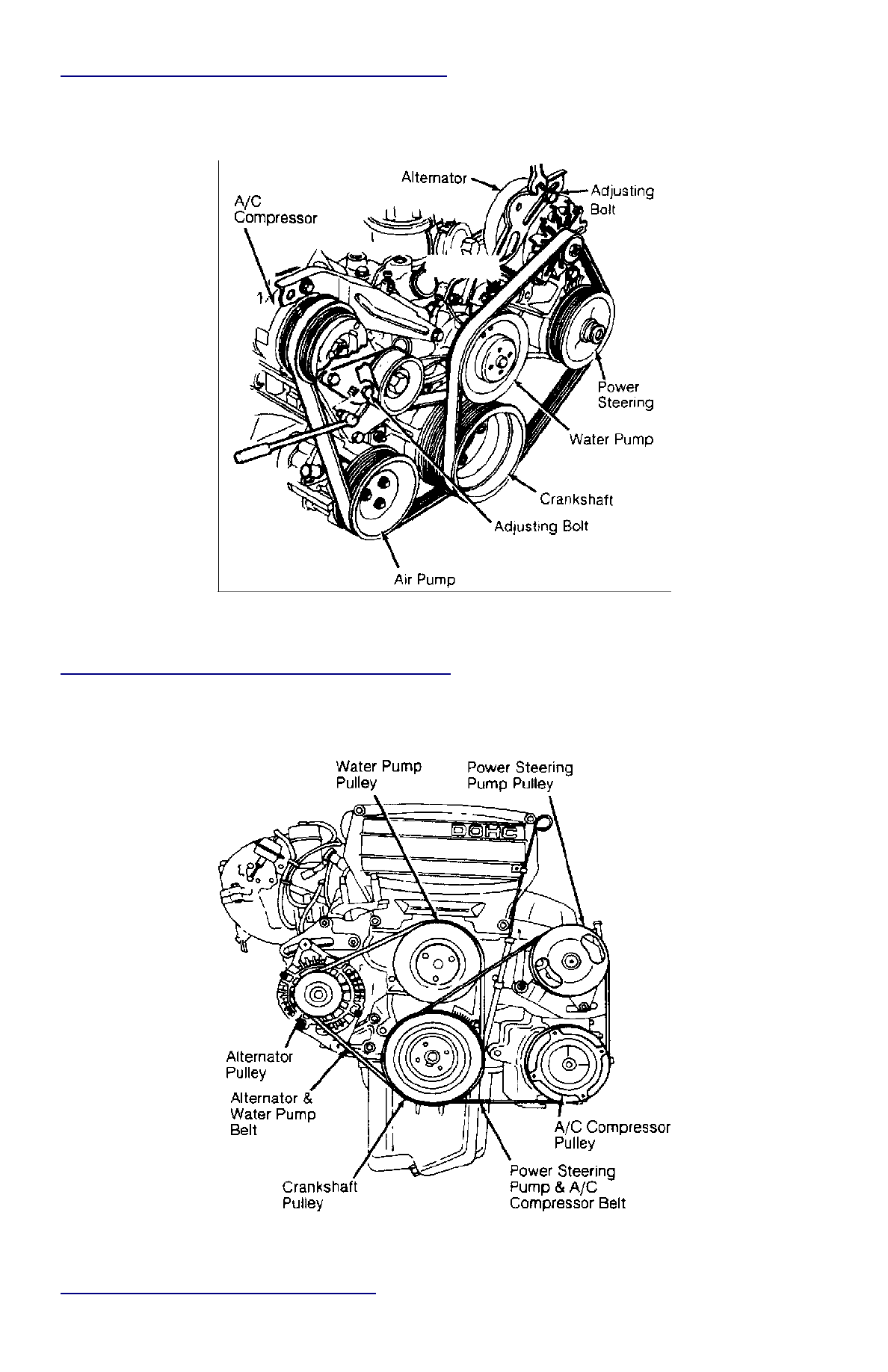

Fig. 12: Serpentine Belt Routing (Mustang 5.0L with A/C)



Courtesy of FORD MOTOR CO.



Fig. 13: Serpentine Belt Routing (Mustang 5.0L without A/C)



Courtesy of FORD MOTOR CO.



Fig. 14: Serpentine Belt Routing (Probe 3.0L)



Courtesy of FORD MOTOR CO.
