Ford F150 Pickup. Instruction - part 975

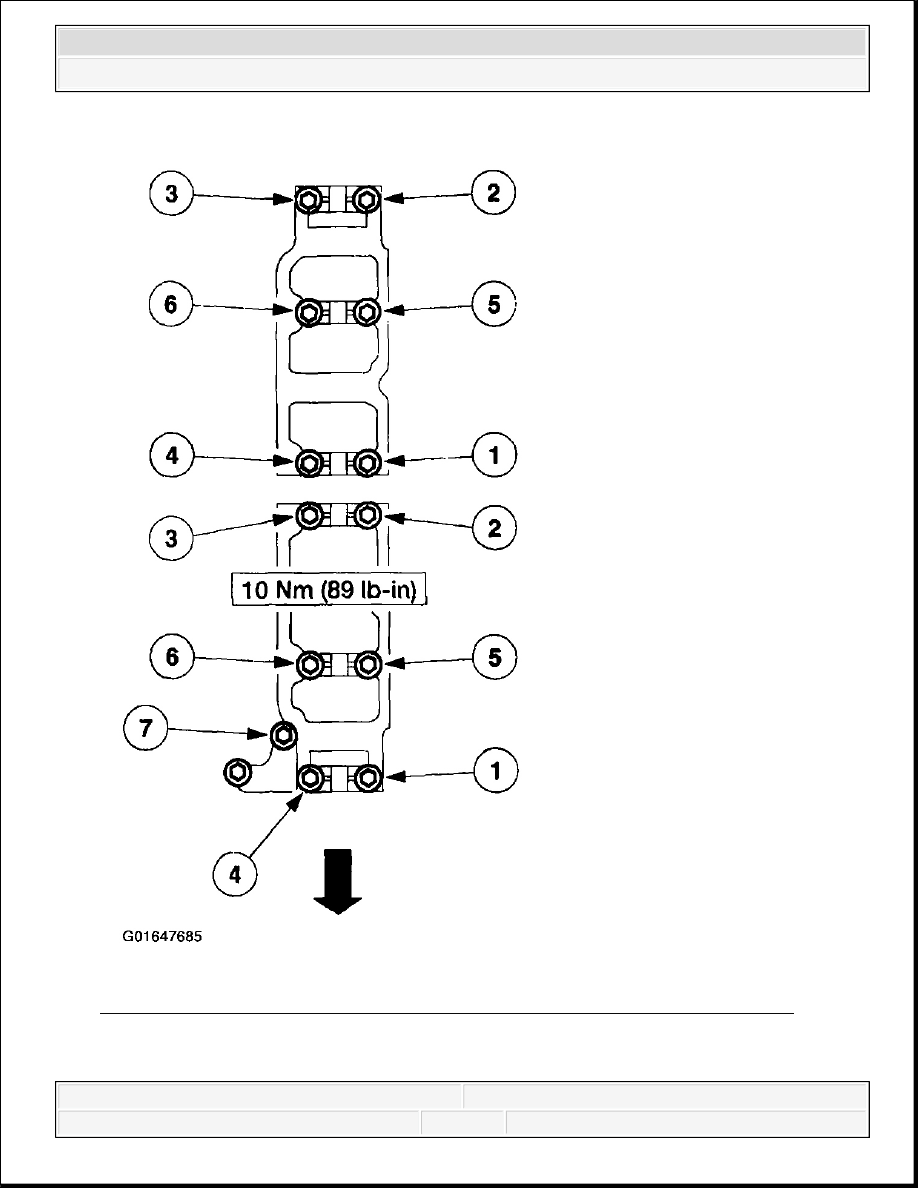

Fig. 788: Identifying Camshaft Bearing Cap Bolt Tightening Sequence - 4.6L
Courtesy of FORD MOTOR CO.

Windsor Cylinder Heads (5.4L)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



4. Install the camshaft and the camshaft bearing caps in their original locations.



Lubricate the camshaft bearing caps with clean engine oil.



Position the camshaft bearing caps.



Install the bolts loosely.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

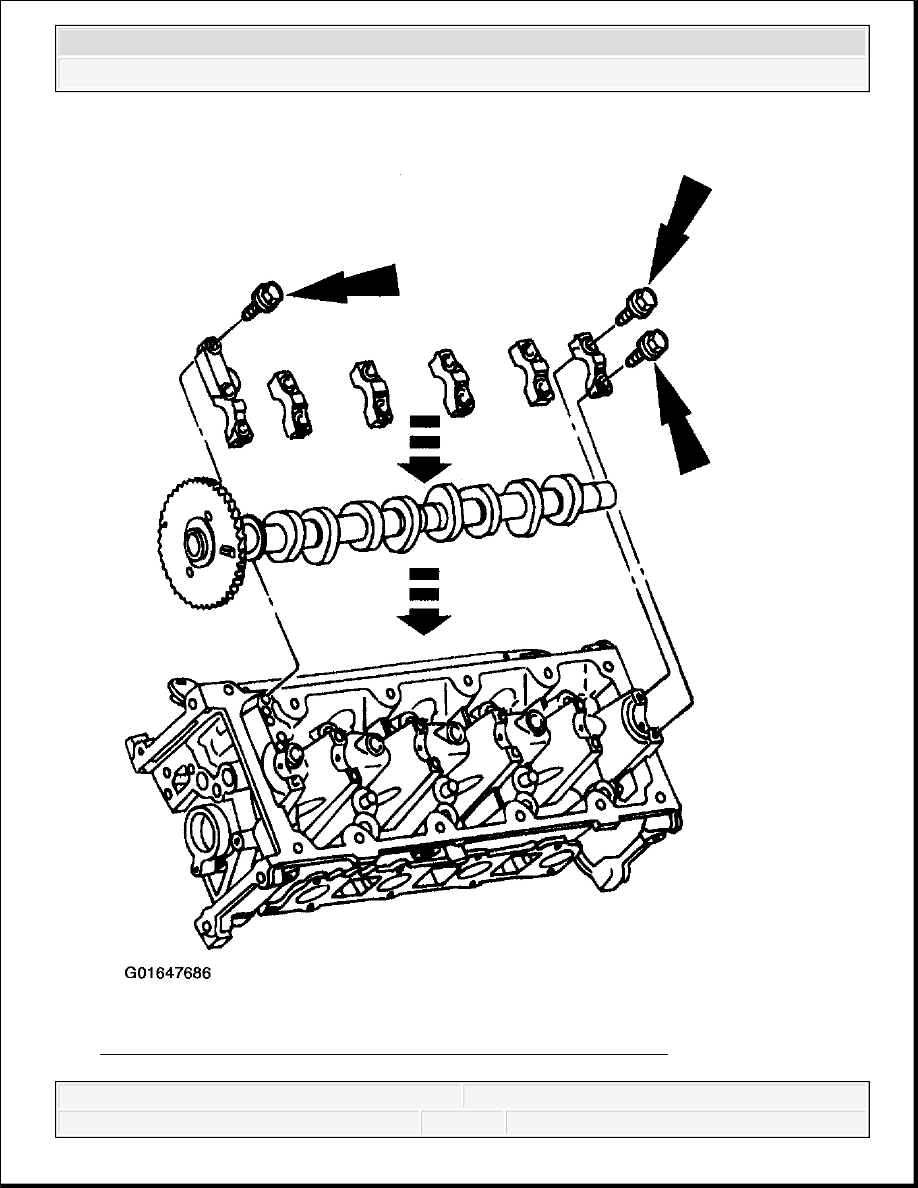

Fig. 789: Installing Camshaft & Camshaft Bearing Caps - 5.4L
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



5. Tighten the bolts in the sequence shown.

Fig. 790: Identifying Camshaft Bearing Cap Bolt Tightening Sequence - 5.4L



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
