Ford F150 Pickup. Instruction - part 969

Fig. 768: Removing Ridge And/Or Carbon Deposits From Each Cylinder
Courtesy of FORD MOTOR CO.

CAUTION: Verify that the connecting rods and rod caps have

orientation numbers cast into them. If not, number the
connecting rods and rod caps for correct orientation.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 769: Removing Connecting Rod Cap
Courtesy of FORD MOTOR CO.

56. Remove the bolts and the connecting rod cap. Discard the bolts.

CAUTION: Do not scratch the cylinder walls or crankshaft journals

with the connecting rod.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup





2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

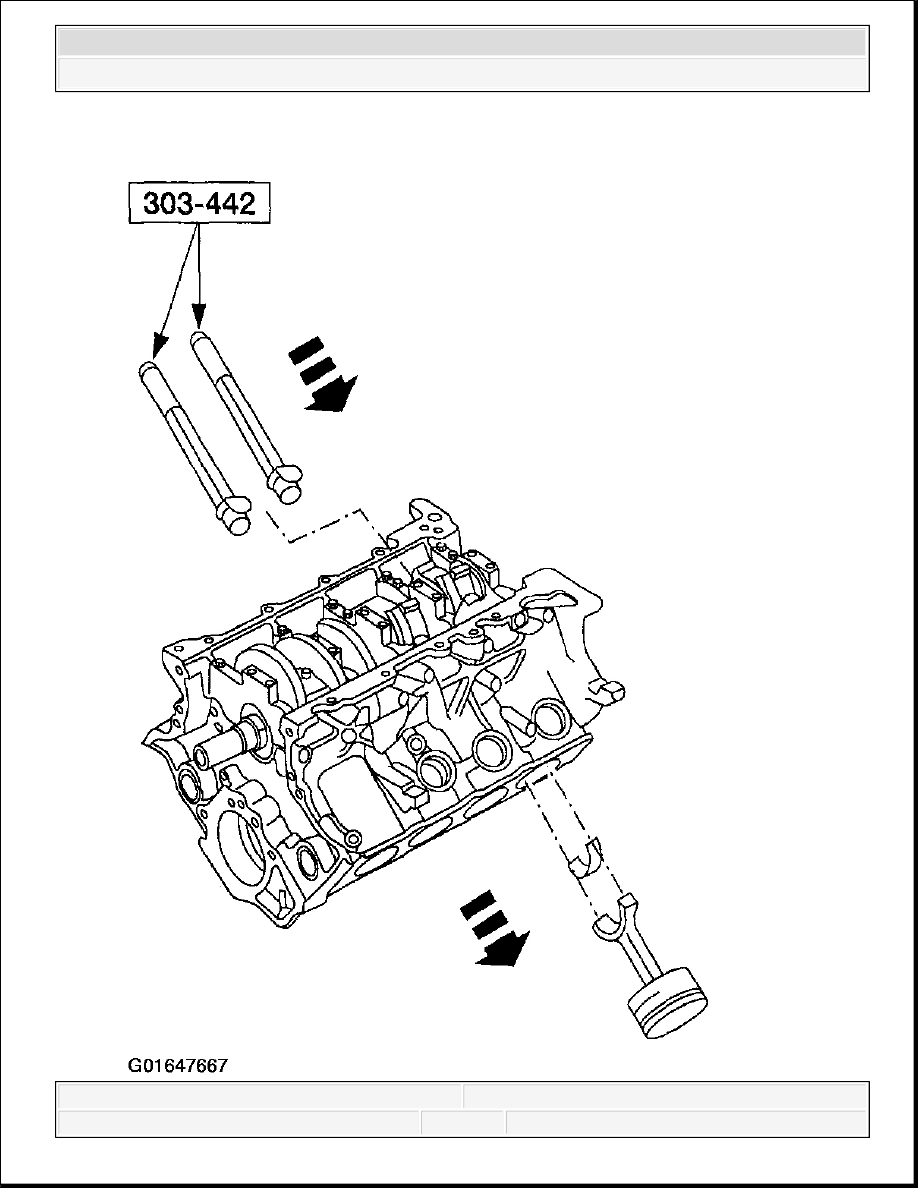

Fig. 770: Removing Piston Through Cylinder Block
Courtesy of FORD MOTOR CO.

57. Use the special tool to push the piston through the top of the cylinder block.

Romeo Engines (4.6L)

58. Remove the crankshaft bearing cap fasteners.

1. Remove and discard the cross-mounted main cap bolts.

2. Loosen the jack screws.

3. Remove and discard the main cap bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
