Ford F150 Pickup. Instruction - part 957

ENGINE

Special Tool(s)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup





2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

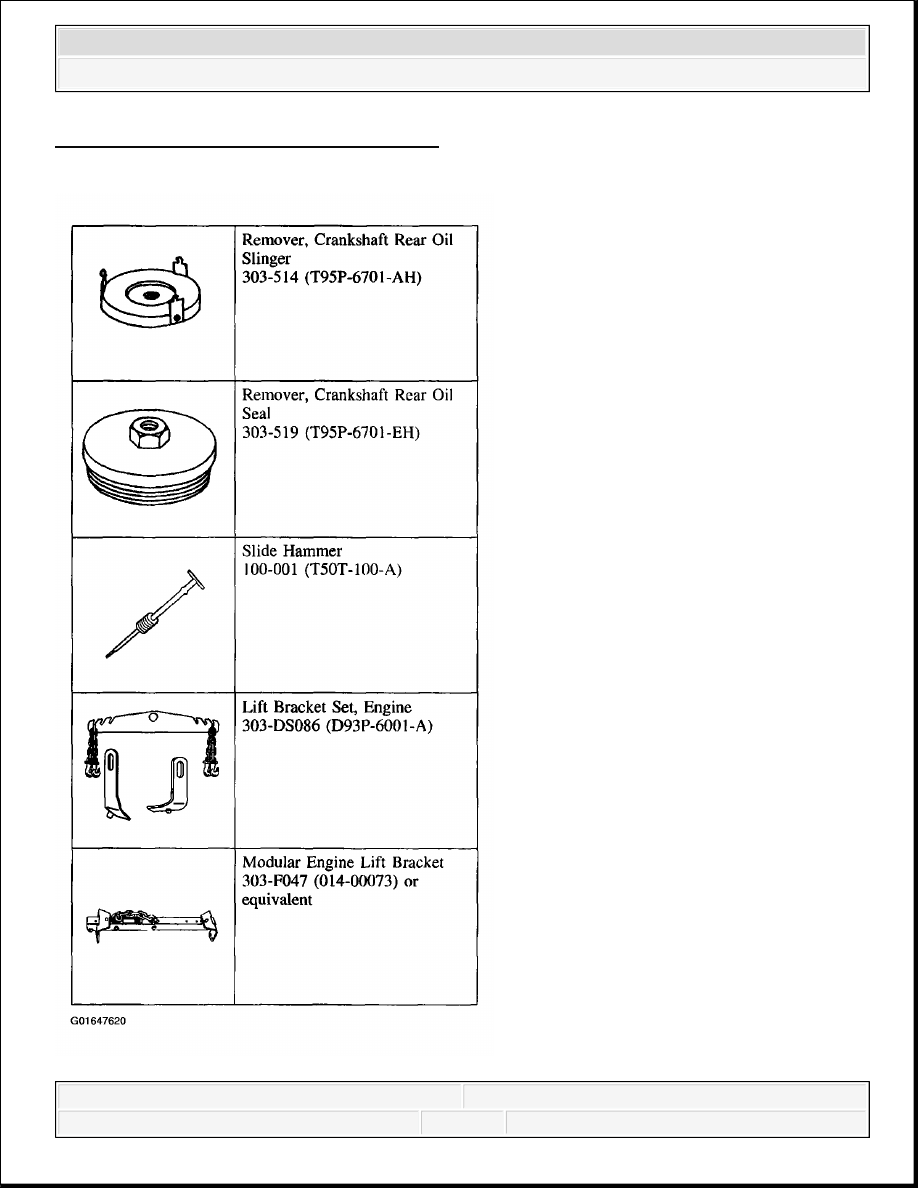

Fig. 722: Identifying Special Tools (1 Of 2)
Courtesy of FORD MOTOR CO.

Fig. 723: Identifying Special Tools (2 Of 2)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Courtesy of FORD MOTOR CO.

Material

Fig. 724: Material Specification
Courtesy of FORD MOTOR CO.

Disassembly

All Engines

NOTE:

The crankshaft rear oil seal, the oil seal slinger and the oil seal
retainer plate must be removed before mounting the engine on the
engine stand.

NOTE:

5.4L engine shown, 4.6L engine similar.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

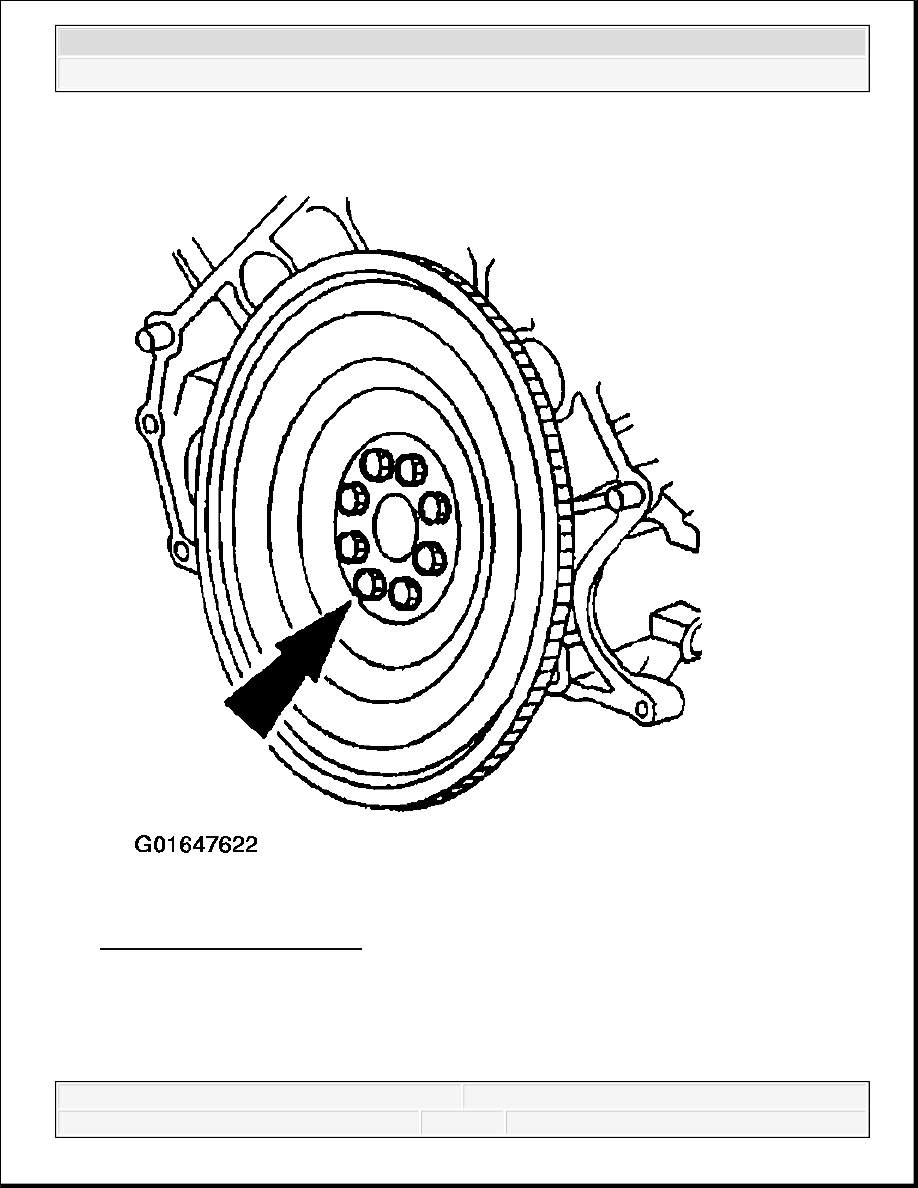

Fig. 725: Removing Flywheel
Courtesy of FORD MOTOR CO.

1. Remove the bolts and the flexplate or the flywheel.

2. Using the special tools, remove the crankshaft rear oil slinger.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
