Fig. 660: Removing Coolant Pump Pulley
Courtesy of FORD MOTOR CO.

24. Remove and discard the crankshaft pulley bolt.

Use the special tool to remove the crankshaft pulley.

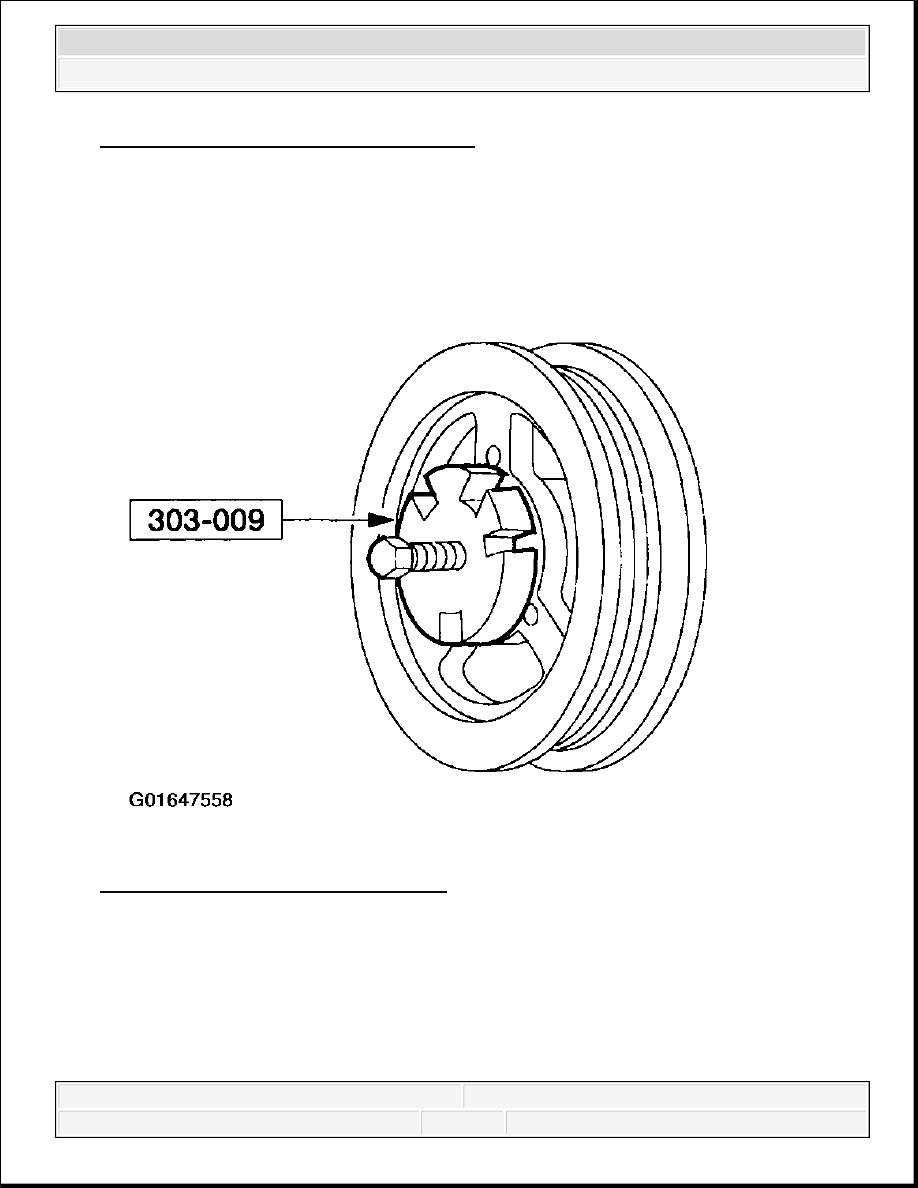

Fig. 661: Removing Crankshaft Pulley
Courtesy of FORD MOTOR CO.

25. Use the special tool to remove the crankshaft front oil seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

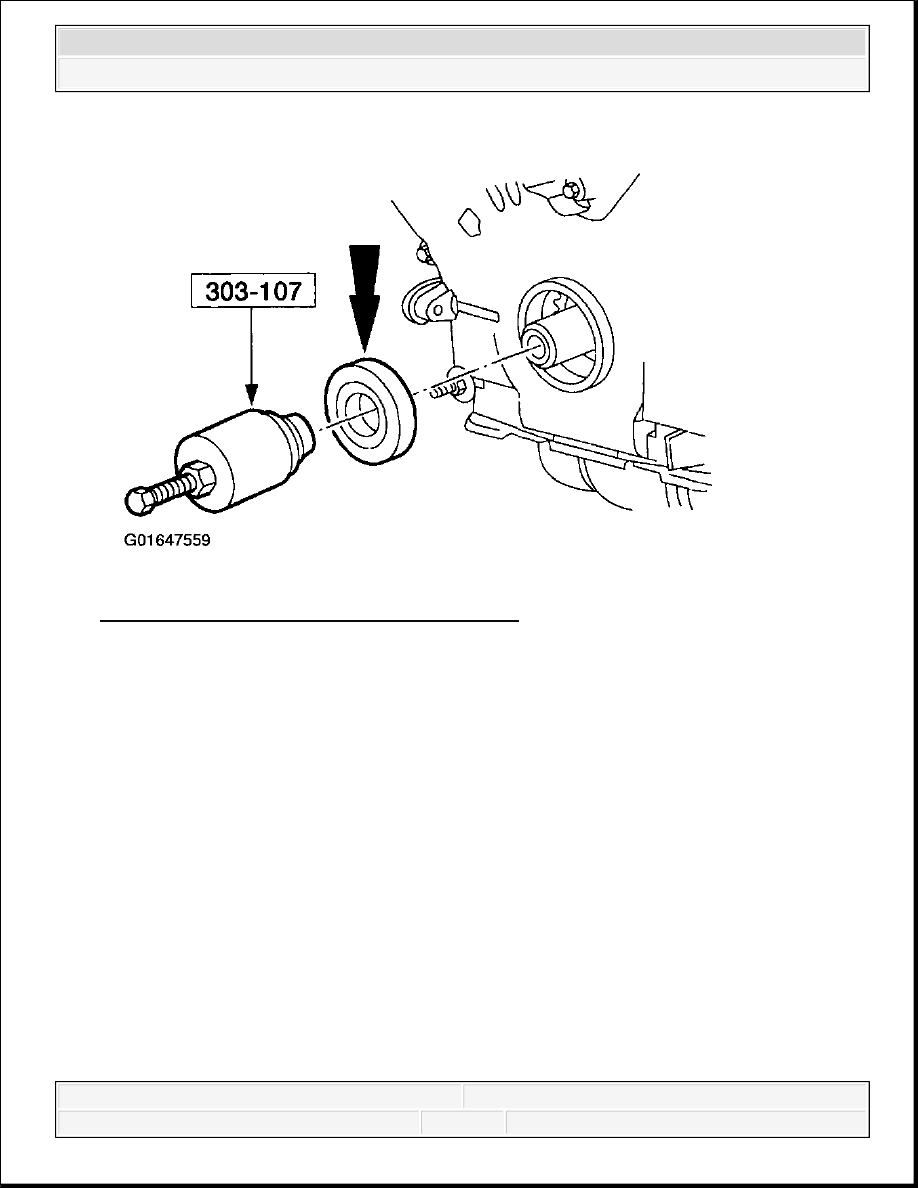

Fig. 662: Removing Crankshaft Front Oil Seal
Courtesy of FORD MOTOR CO.

26. Remove the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

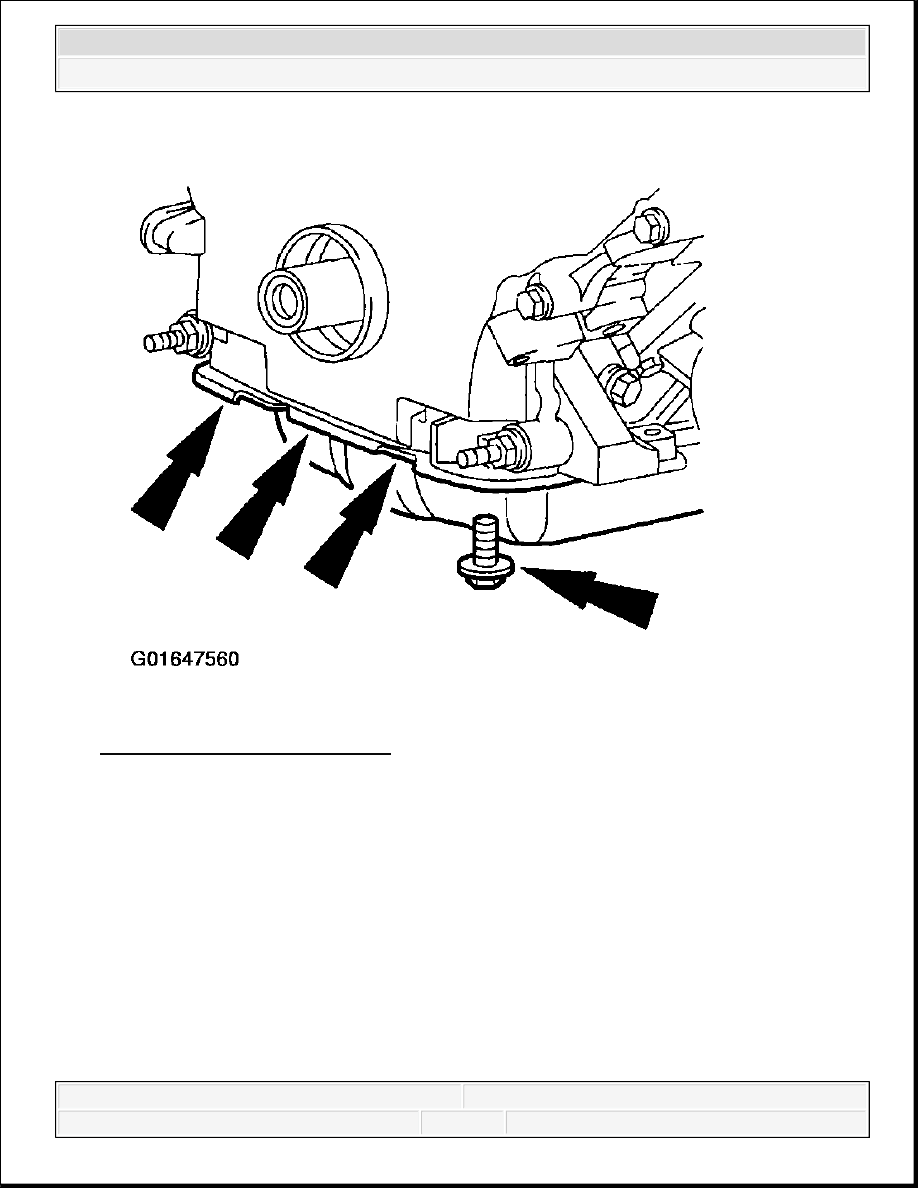

Fig. 663: Removing Lower Bolts
Courtesy of FORD MOTOR CO.

NOTE:

Correct fastener location is essential for assembly procedure.
Record fastener location.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

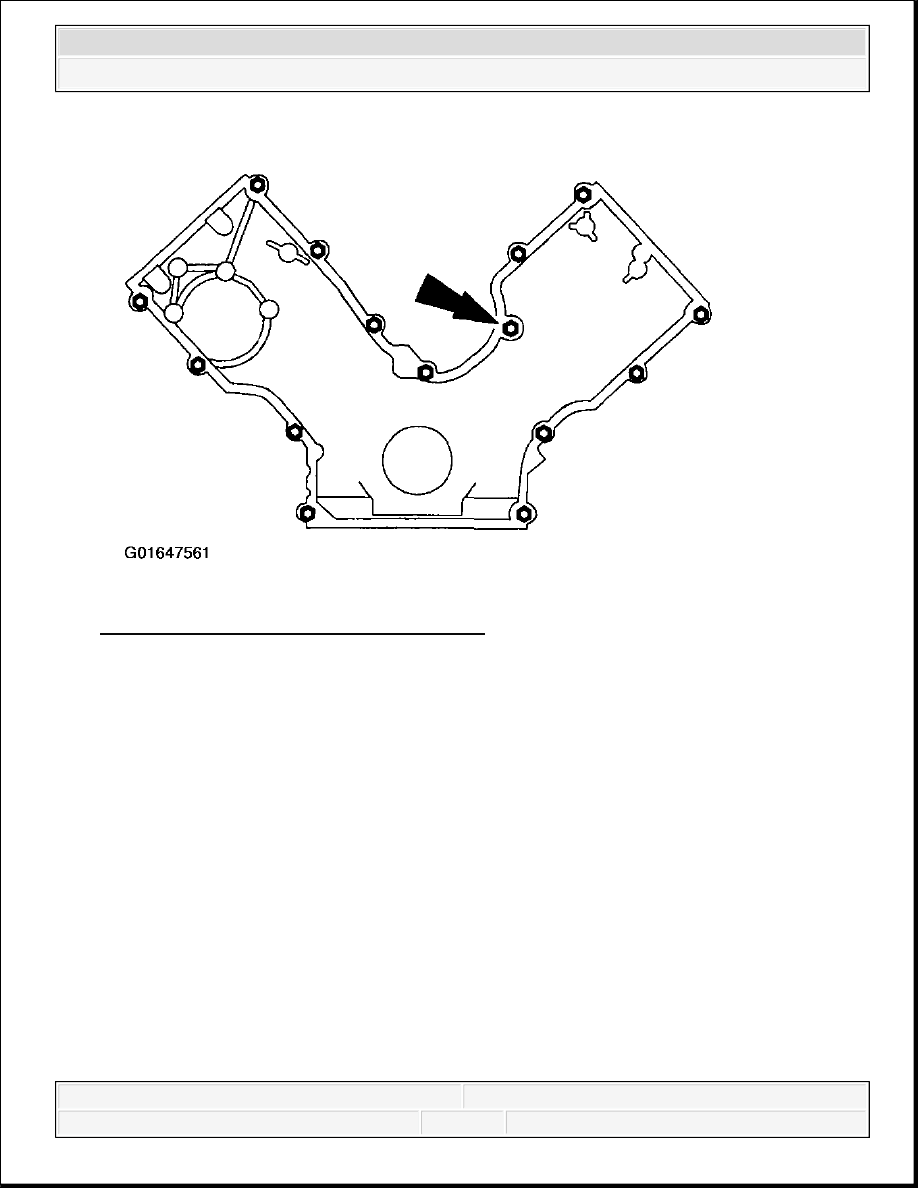

Fig. 664: Removing Front Cover Fasteners
Courtesy of FORD MOTOR CO.

27. Remove the fasteners.

28. Remove the engine front cover from the cylinder block.
