Ford F150 Pickup. Instruction - part 905

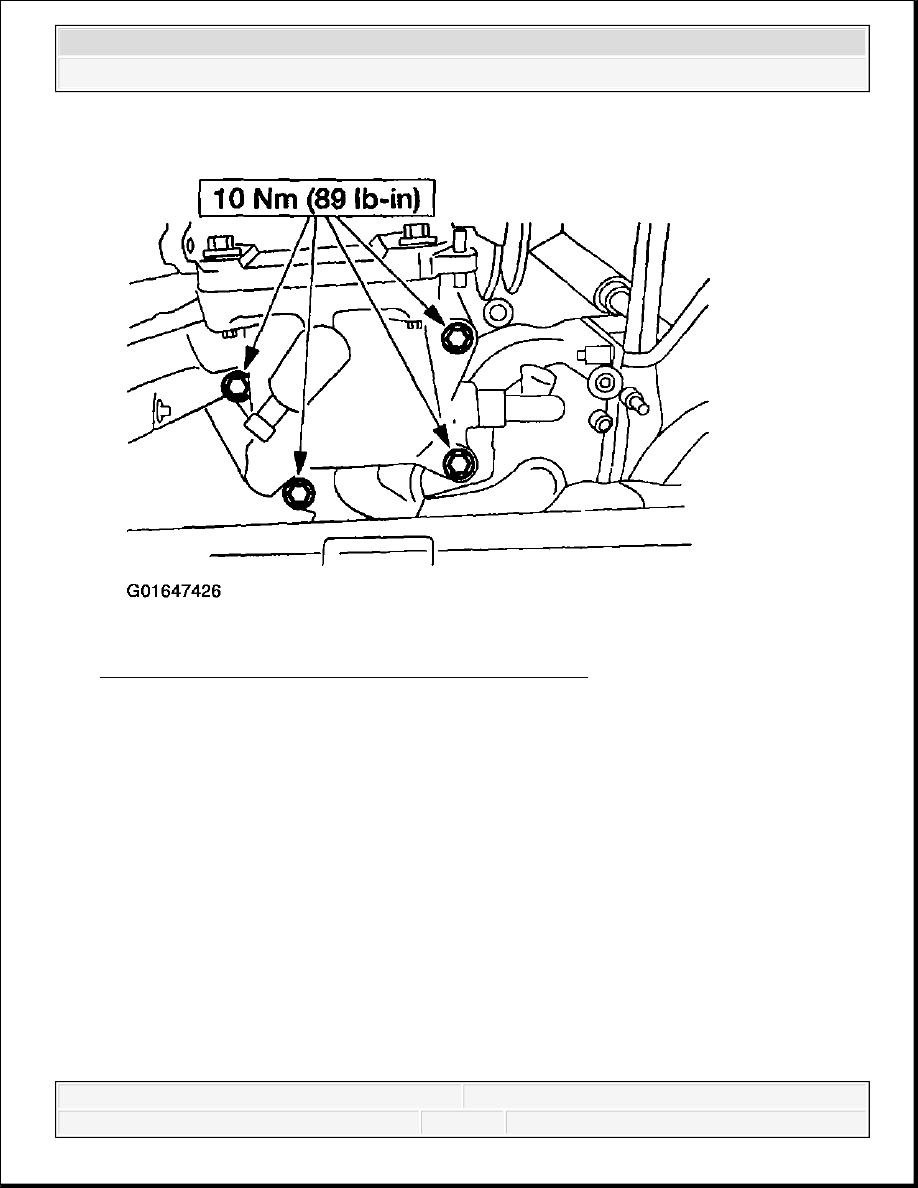

Fig. 529: Installing Throttle Body Adapter - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

23. Install the EGR valve to exhaust manifold tube.



Hand-tighten the fittings.



Tighten the upper fitting.



Tighten the lower fitting.



Connect the two differential pressure feedback EGR sensor hoses.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

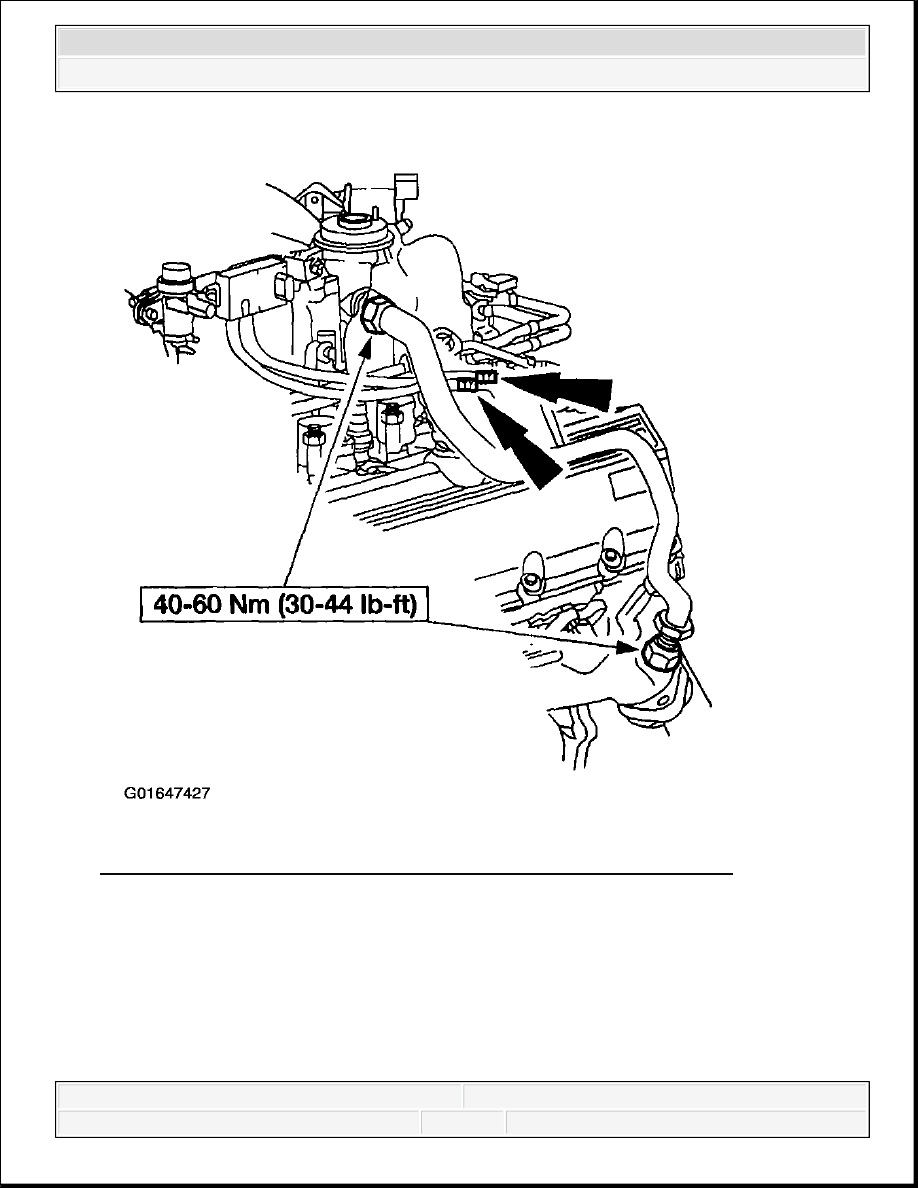

Fig. 530: Installing EGR Valve To Exhaust Manifold Tube - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

24. Connect the idle air control.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 531: Connecting Idle Air Control - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

25. Install the nut.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

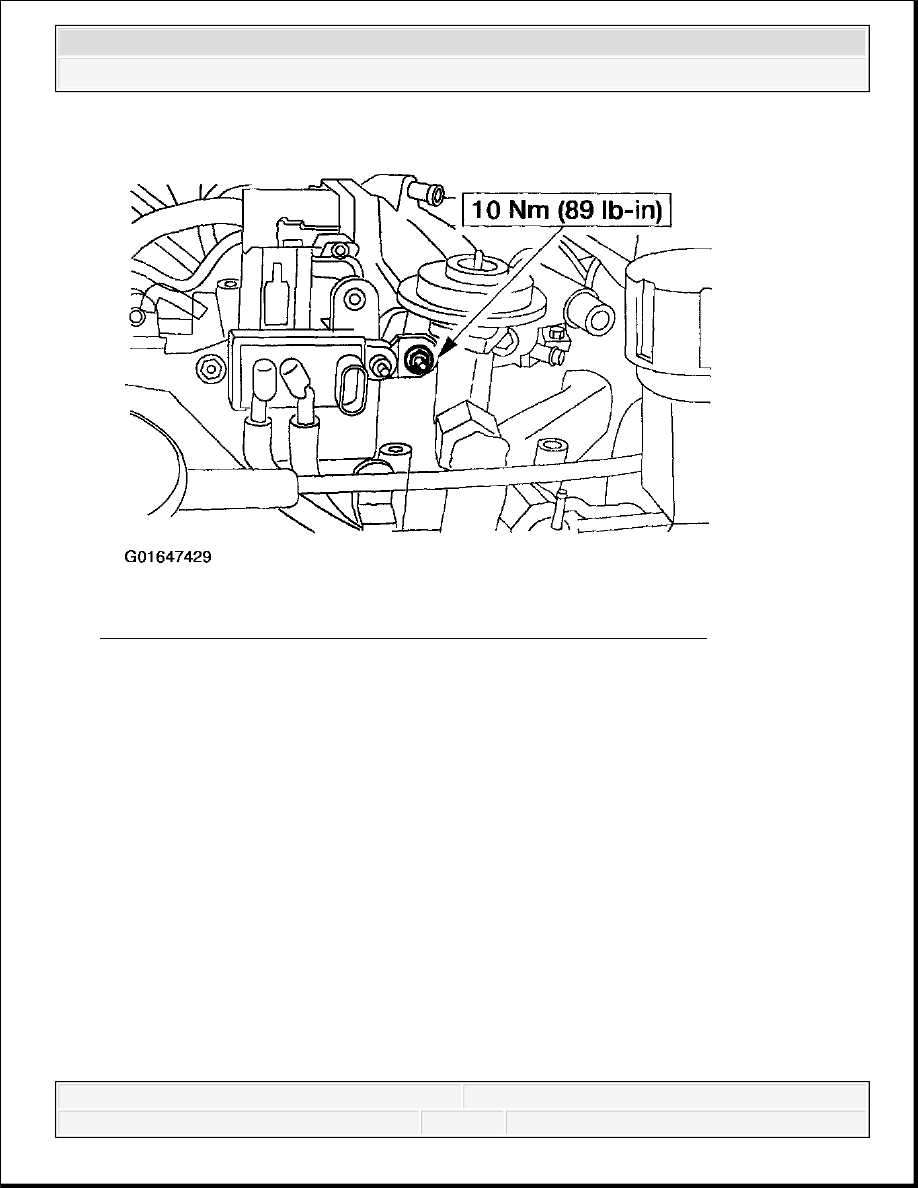

Fig. 532: Installing Idle Air Control Valve Securing Nut - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

26. Connect the brake booster vacuum tube and bracket and install the bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
