Ford F150 Pickup. Instruction - part 902





Fig. 517: Identifying Oil Pan Bolt Tightening Sequence - 4X2, 5.4L
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



8. Lower the vehicle.

9. Lower the engine and remove the special tool.

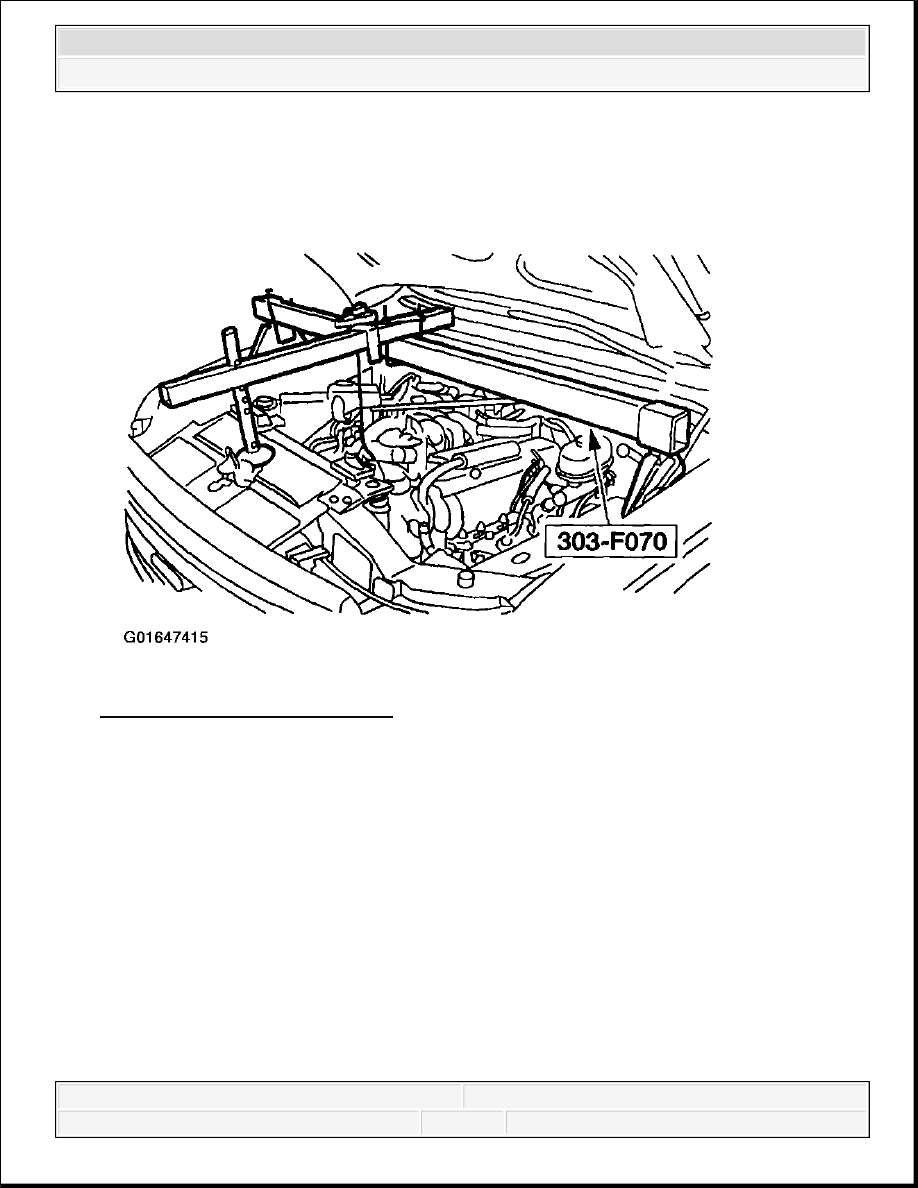

Fig. 518: Removing Special Tool
Courtesy of FORD MOTOR CO.

10. Raise the vehicle on the hoist.

11. Install the RH motor mount bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

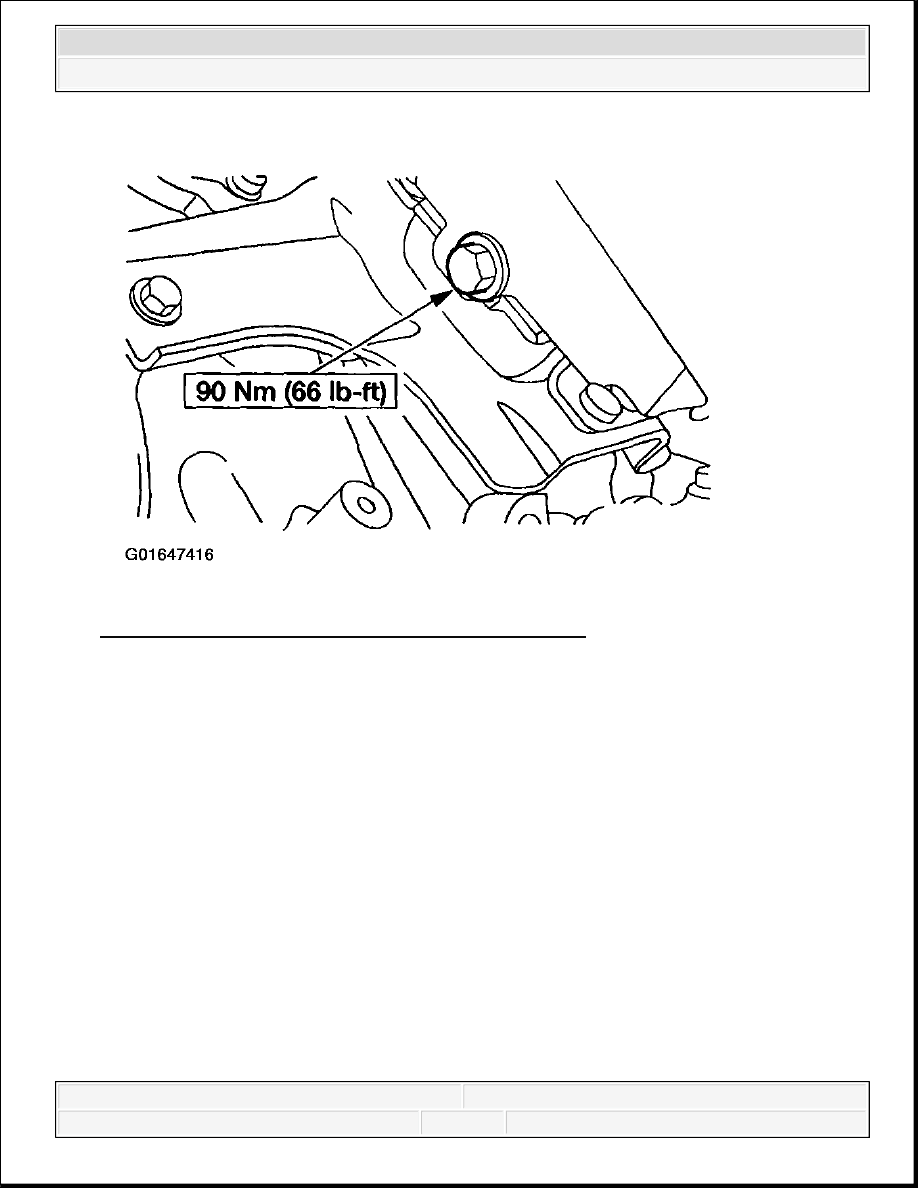

Fig. 519: Installing RH Motor Mount Bolt - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

12. Install the LH motor mount bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 520: Installing LH Motor Mount Bolt - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

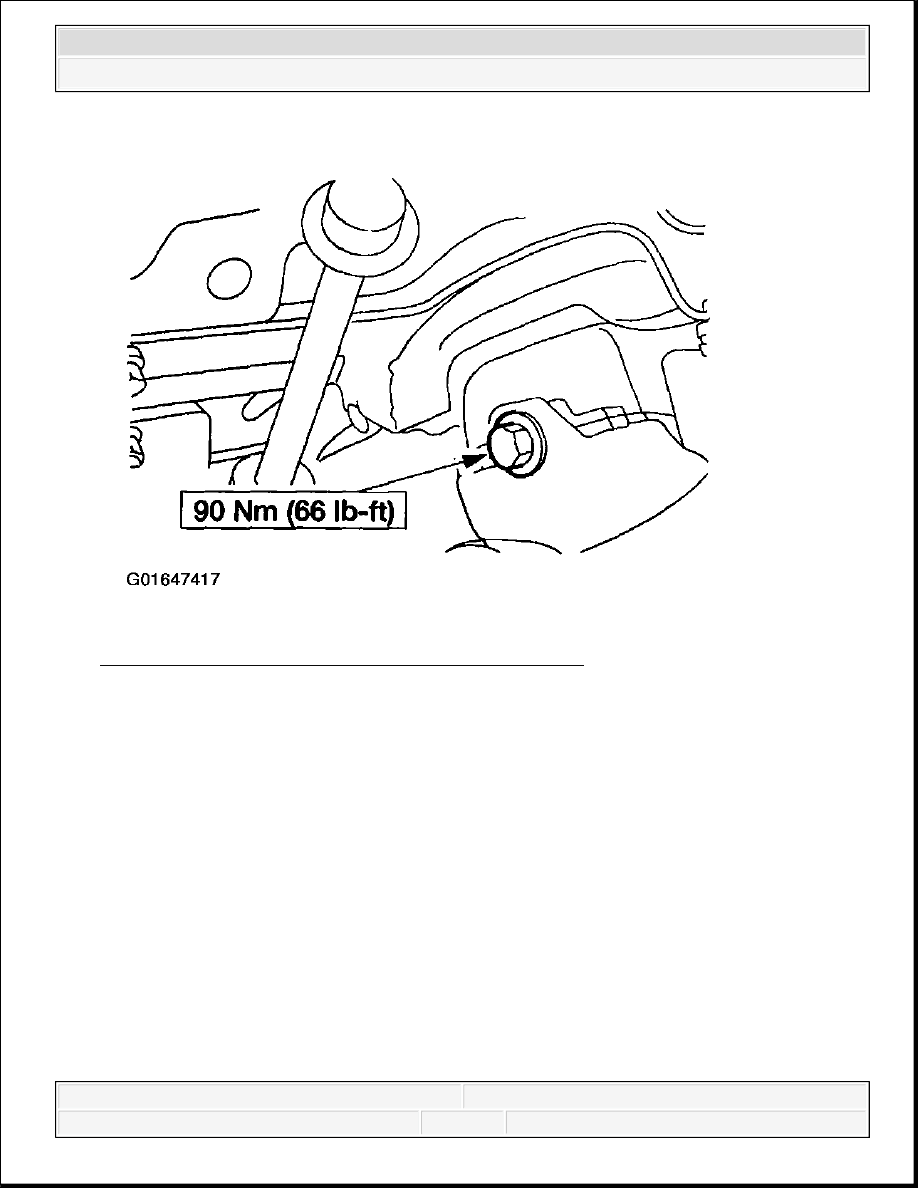

13. Install the drain plug.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
