Install the bolts loosely.

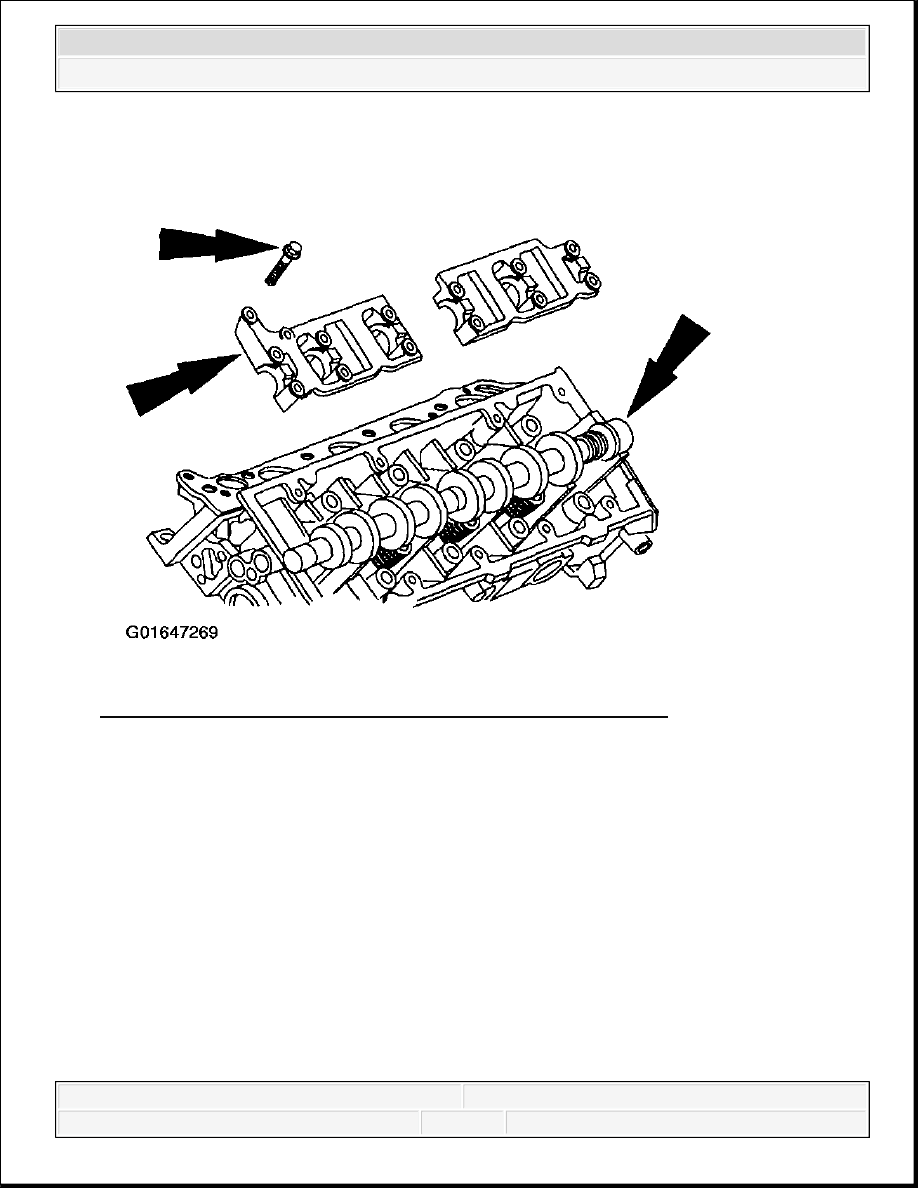

Fig. 372: Installing Camshaft & Camshaft Bearing Caps - 4.6L
Courtesy of FORD MOTOR CO.

4. Tighten the bolts in the sequence shown.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 373: Identifying Camshaft Bearing Cap Bolt Tightening Sequence - 4.6L
Courtesy of FORD MOTOR CO.

5. Install the camshaft sprocket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



1. Install the sprocket.

2. Install and tighten the bolt.

Tighten in two stages.

Stage 1: Tighten to 40 Nm (30 lb-ft).

Stage 2: Tighten an additional 90 degrees.

Fig. 374: Installing Camshaft Sprocket - 4.6L
Courtesy of FORD MOTOR CO.

Windsor Engine (5.4L)

6. Install the camshaft and the camshaft bearing caps in their original locations.

Lubricate the camshaft bearing caps with clean engine oil.

Position the camshaft bearing caps.

Install the bolts loosely.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 375: Installing Camshaft & Camshaft Bearing Caps - 5.4L
Courtesy of FORD MOTOR CO.
