Fig. 285: Identifying Engine Front Cover Fasteners - 5.4L (2 Of 3)
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

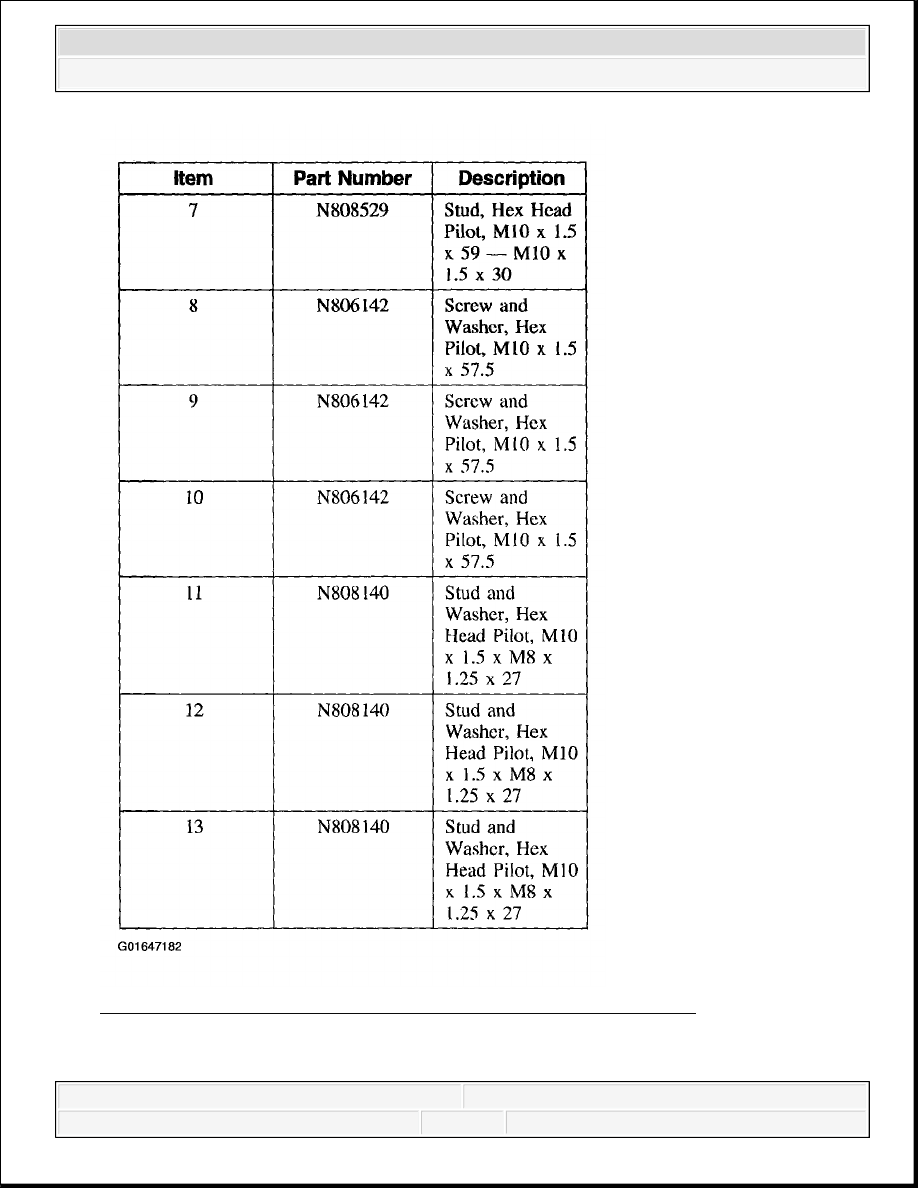

Fig. 286: Identifying Engine Front Cover Fasteners - 5.4L (3 Of 3)
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 287: Engine Front Cover Fastener Location/Tightening Sequence - 5.4L
Courtesy of FORD MOTOR CO.

All Vehicles

5. Position the belt idler pulley and install the bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

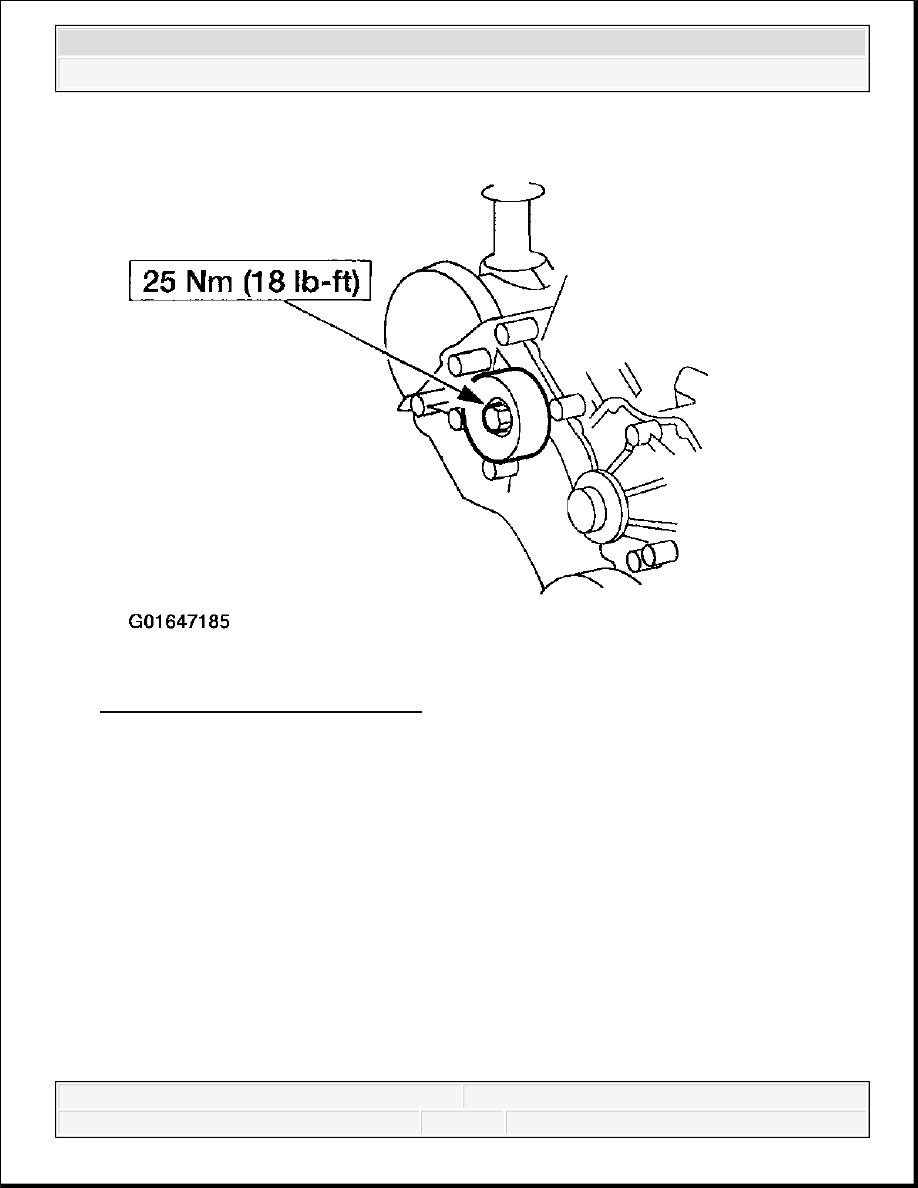

Fig. 288: Installing Belt Idler Pulley
Courtesy of FORD MOTOR CO.

Supercharged Engines

6. Install the idler support bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
